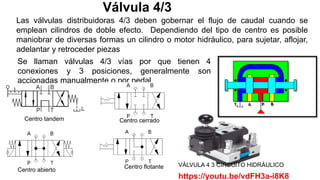

1. Válvula 4/3
Se llaman válvulas 4/3 vías por que tienen 4
conexiones y 3 posiciones, generalmente son
accionadas manualmente o por pedal.
Las válvulas distribuidoras 4/3 deben gobernar el flujo de caudal cuando se
emplean cilindros de doble efecto. Dependiendo del tipo de centro es posible
maniobrar de diversas formas un cilindro o motor hidráulico, para sujetar, aflojar,
adelantar y retroceder piezas
Centro cerrado
Centro abierto
Centro flotante
Centro tandem
VÁLVULA 4 3 CIRCUITO HIDRÁULICO
https://youtu.be/vdFH3a-i8K8

2. Válvula 4/3
Centro cerrado

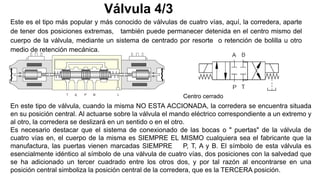

Este es el tipo más popular y más conocido de válvulas de cuatro vías, aquí, la corredera, aparte
de tener dos posiciones extremas, también puede permanecer detenida en el centro mismo del
cuerpo de la válvula, mediante un sistema de centrado por resorte o retención de bolilla u otro
medio de retención mecánica.
En este tipo de válvula, cuando la misma NO ESTA ACCIONADA, la corredera se encuentra situada
en su posición central. Al actuarse sobre la válvula el mando eléctrico correspondiente a un extremo y
al otro, la corredera se deslizará en un sentido o en el otro.
Es necesario destacar que el sistema de conexionado de las bocas o " puertas" de la válvula de
cuatro vías en, el cuerpo de la misma es SIEMPRE EL MISMO cualquiera sea el fabricante que la
manufactura, las puertas vienen marcadas SIEMPRE P, T, A y B. El símbolo de esta válvula es
esencialmente idéntico al símbolo de una válvula de cuatro vías, dos posiciones con la salvedad que
se ha adicionado un tercer cuadrado entre los otros dos, y por tal razón al encontrarse en una
posición central simboliza la posición central de la corredera, que es la TERCERA posición.

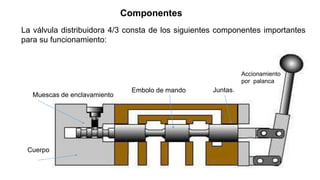

3. Componentes
La válvula distribuidora 4/3 consta de los siguientes componentes importantes
para su funcionamiento:
Cuerpo
Embolo de mando
Muescas de enclavamiento
Juntas.
Accionamiento
por palanca

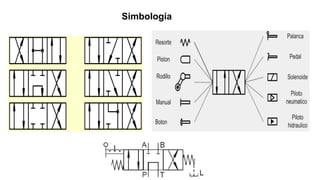

4. Simbología

5. Funcionamiento

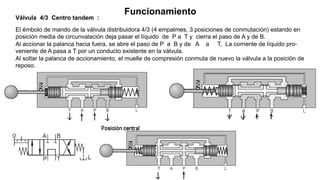

Válvula 4/3 Centro tandem :
El émbolo de mando de la válvula distribuidora 4/3 (4 empalmes, 3 posiciones de conmutación) estando en
posición media de circunvalación deja pasar el líquido de P a T y cierra el paso de A y de B.
Al accionar la palanca hacia fuera, se abre el paso de P a B y de A a T, La corriente de líquido pro-
veniente de A pasa a T por un conducto existente en la válvula.
Al soltar la palanca de accionamiento, el muelle de compresión conmuta de nuevo la válvula a la posición de
reposo.

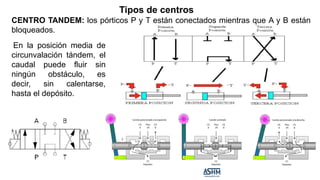

6. CENTRO TANDEM: los pórticos P y T están conectados mientras que A y B están
bloqueados.
Tipos de centros
En la posición media de
circunvalación tándem, el
caudal puede fluir sin
ningún obstáculo, es
decir, sin calentarse,
hasta el depósito.

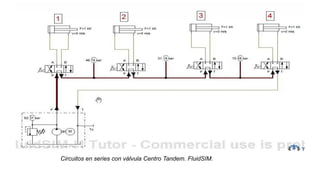

7. Circuitos en series con válvula Centro Tandem. FluidSIM.

8. Funcionamiento
Imagen 5. Funcionamiento válvula 4/3. extraído de
https://es.calameo.com/read/0037595041633447f8129.

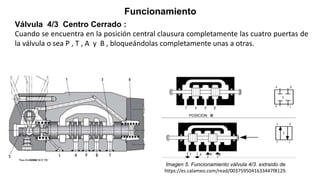

Válvula 4/3 Centro Cerrado :
Cuando se encuentra en la posición central clausura completamente las cuatro puertas de
la válvula o sea P , T , A y B , bloqueándolas completamente unas a otras.

9. Funcionamiento

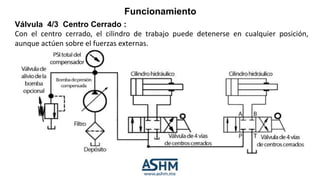

Válvula 4/3 Centro Cerrado :
Con el centro cerrado, el cilindro de trabajo puede detenerse en cualquier posición,
aunque actúen sobre el fuerzas externas.

10. VÁLVULA 4/3 CENTRO CERRADO:
Tipos de centros

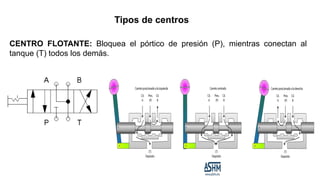

11. CENTRO FLOTANTE: Bloquea el pórtico de presión (P), mientras conectan al
tanque (T) todos los demás.
Tipos de centros

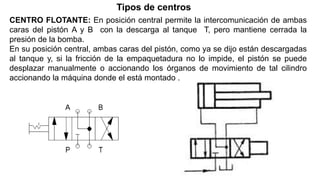

12. CENTRO FLOTANTE: En posición central permite la intercomunicación de ambas
caras del pistón A y B con la descarga al tanque T, pero mantiene cerrada la
presión de la bomba.
En su posición central, ambas caras del pistón, como ya se dijo están descargadas
al tanque y, si la fricción de la empaquetadura no lo impide, el pistón se puede
desplazar manualmente o accionando los órganos de movimiento de tal cilindro
accionando la máquina donde el está montado .
Tipos de centros

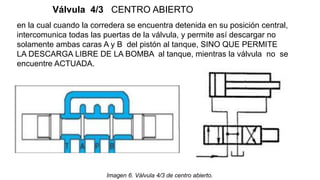

13. Válvula 4/3 CENTRO ABIERTO
Imagen 6. Válvula 4/3 de centro abierto.
en la cual cuando la corredera se encuentra detenida en su posición central,
intercomunica todas las puertas de la válvula, y permite así descargar no
solamente ambas caras A y B del pistón al tanque, SINO QUE PERMITE
LA DESCARGA LIBRE DE LA BOMBA al tanque, mientras la válvula no se
encuentre ACTUADA.

14. Válvulas 4/3
