El documento analiza los compresores de pistón y de tornillo, destacando sus características de funcionamiento y aplicaciones en sistemas neumáticos. Se menciona la importancia de seleccionar un compresor adecuado según el consumo de aire y se describen las etapas de compresión y enfriamiento necesarias para generar altas presiones. Además, se listan diversas aplicaciones industriales de estos compresores, como en refrigeración y procesamiento de gases.

1. Estudia este video sobre:
COMPRESORES DE PISTONES Y DE TORNILLO
https://youtu.be/UU1o1ZWOfE0

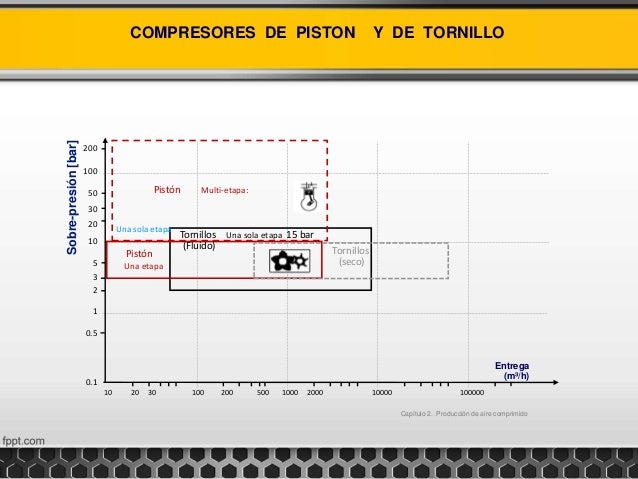

3. COMPRESORES DE PISTON Y DE TORNILLO
Sobre-presión
[bar]
Entrega
(m³/h)
0.1
10
2
30
50
100
200
0.5
5
1
3
20
100000
20 100 500 2000
10 200 1000 10000
30
Una etapa
Multi-etapa:
Una sola etapa
Pistón
Tornillos
(Fluido) Tornillos
(seco)
Una sola etapa 15 bar
Capítulo 2. Producción de aire comprimido
Pistón

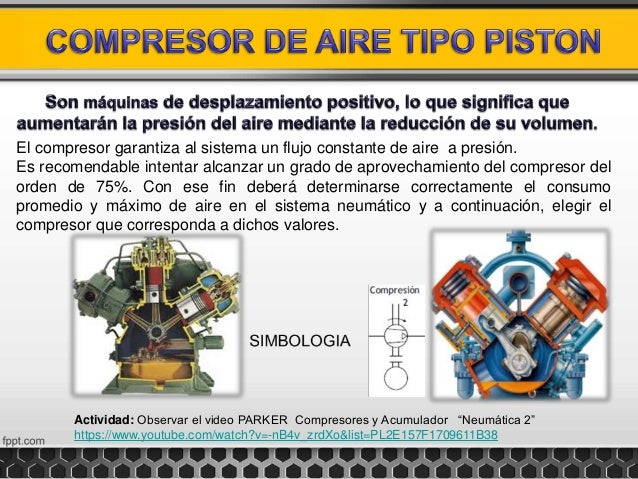

4. El compresor garantiza al sistema un flujo constante de aire a presión.
Es recomendable intentar alcanzar un grado de aprovechamiento del compresor del
orden de 75%. Con ese fin deberá determinarse correctamente el consumo
promedio y máximo de aire en el sistema neumático y a continuación, elegir el
compresor que corresponda a dichos valores.
Actividad: Observar el video PARKER Compresores y Acumulador “Neumática 2”
https://www.youtube.com/watch?v=-nB4v_zrdXo&list=PL2E157F1709611B38

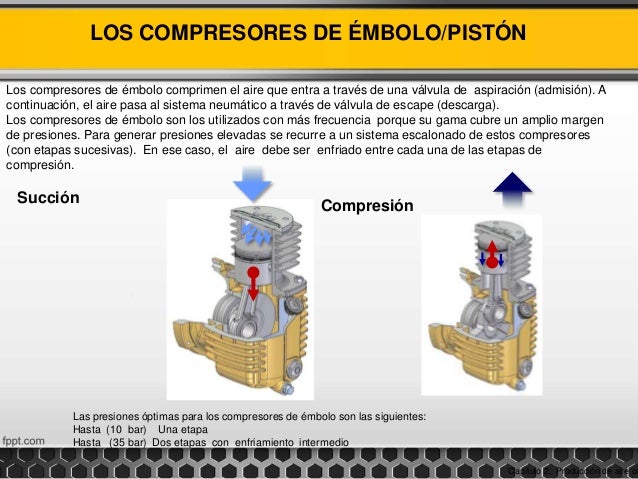

5. Los compresores de émbolo comprimen el aire que entra a través de una válvula de aspiración (admisión). A
continuación, el aire pasa al sistema neumático a través de válvula de escape (descarga).
Los compresores de émbolo son los utilizados con más frecuencia porque su gama cubre un amplio margen
de presiones. Para generar presiones elevadas se recurre a un sistema escalonado de estos compresores
(con etapas sucesivas). En ese caso, el aire debe ser enfriado entre cada una de las etapas de
compresión.
LOS COMPRESORES DE ÉMBOLO/PISTÓN
Las presiones óptimas para los compresores de émbolo son las siguientes:
Hasta (10 bar) Una etapa
Hasta (35 bar) Dos etapas con enfriamiento intermedio
Succión
Compresión
Capítulo 2. Producción de aire co

7. DE SIMPLE
EFECTO
DE DOBLE
EFECTO

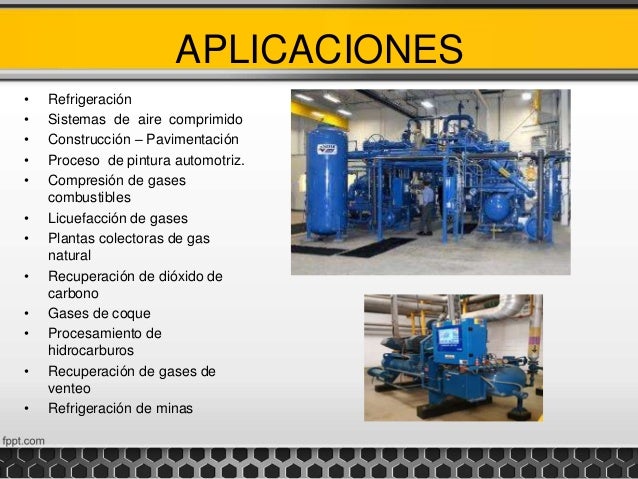

12. APLICACIONES
• Refrigeración
• Sistemas de aire comprimido
• Construcción – Pavimentación
• Proceso de pintura automotriz.
• Compresión de gases
combustibles
• Licuefacción de gases
• Plantas colectoras de gas
natural
• Recuperación de dióxido de
carbono
• Gases de coque
• Procesamiento de
hidrocarburos
• Recuperación de gases de
venteo
• Refrigeración de minas
