Este documento presenta información sobre diferentes tipos de fallas por volcamiento en rocas, incluyendo volcamiento flexural, volcamiento de bloque y volcamiento flexural de bloque. Describe los mecanismos y características geométricas de cada tipo de falla. También menciona el uso de modelos computacionales y físicos de bloques para simular y estudiar el comportamiento de fallas por volcamiento.

1. PRESENTADO POR:
FREDY SALAZAR
KATHERINE VANEGAS
INTRODUCCION A LA INFORMATICA
2014

2. FALLA POR VOLCAMIENTO.
ESTA FALLA INVOLUCRA ROTACIÓN DE
COLUMNAS O BLOQUES DE ROCA
ALREDEDOR DE UNA BASE FIJA Y LAS
CONDICIONES GEOMÉTRICAS QUE
GOBIERNAN EL VOLCAMIENTO DE UN
BLOQUE EN UNA SUPERFICIE INCLINADA.

3. TIPOS DE FALLA POR VOLCAMIENTO
Volcamiento Flexural
Volcamiento Flexural
de Bloque.
Volcamiento de Bloque

4. VOLCAMIENTO FLEXURAL
COLUMNAS CONTINUAS DE
ROCA, SEPARADAS POR
DISCONTINUIDADES FUERTEMENTE
BUZANTES Y DEFINIDAS, FALLAN EN
FLEXIÓN CUANDO SON EMPUJADAS.

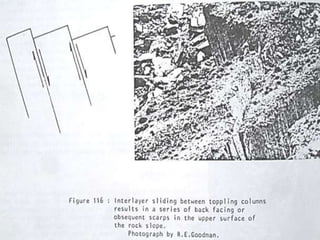

6. EL MOVIMIENTO HACIA FUERA DE
CADA COLUMNA EN VOLADIZO
PRODUCE UNA INTRA CAPA
BUZANTE Y UNA PORCIÓN DE LA
SUPERFICIE SUPERIOR DE CADA
PLANO ES EXPUESTA EN UNA
SERIE DE CARAS TRASERAS O
ESCARPES
OBSECUENTES
TALES COMO LOS DE LA FIGURA
116.

8. VOLCAMIENTO DE BLOQUE
OCURRE CUANDO COLUMNAS INDIVIDUALES DE
ROCA DURA SON DIVIDIDAS POR DIACLASAS
ORTOGONALES AMPLIAMENTE ESPACIADAS.
LAS COLUMNAS CORTAS FORMANDO EL PIE DEL
TALUD SON EMPUJADAS HACIA FUERA POR LAS
CARGAS DESDE
LAS COLUMNAS LARGAS
VOLCÁNDOSE POR DETRÁS Y ESTAS DESLIZAN
DE EL PIE HASTA VOLCARSE
PARA
DESARROLLAR UN TALUD MAS ALTO. LA BASE
DE LA FALLA ES MEJOR DEFINIDA QUE LA DEL
VOLCAMIENTO FLEXURAL Y GENERALMENTE
CONSISTE DE UNA TRAYECTORIA SURGIENDO
DESDE UNA DIACLASA TRANSVERSAL A OTRA.

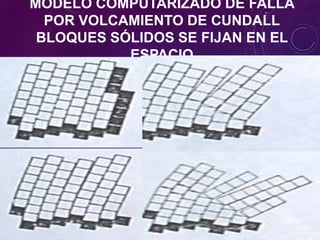

10. MODELO COMPUTARIZADO DE FALLA
POR VOLCAMIENTO DE CUNDALL
BLOQUES SÓLIDOS SE FIJAN EN EL
ESPACIO

11. VOLCAMIENTO FLEXURAL DE BLOQUE
ES CARACTERIZADO POR LA FLEXIÓN
SEUDO CONTINUA A LO LARGO DE
LARGAS COLUMNAS QUE SON DIVIDIDAS
POR NUMEROSAS DIACLASAS
TRANSVERSALES.

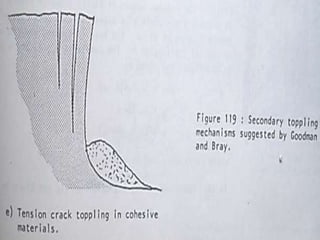

13. MODOS SECUNDARIOS DE
VOLCAMIENTO
EN GENERAL ESTAS FALLAS SON INICIADAS
POR ALGUNA SOBRE EXCAVACIÓN DEL PIE
DEL
TALUD,
DADAS
POR
AGENTES
NATURALES
COMO
EROSIÓN
O
METEORIZACIÓN
O
POR
ACTIVIDADES
HUMANAS. EN TODOS LOS CASOS, EL MODO
DE
FALLA
PRIMARIA
INVOLUCRA
DESLIZAMIENTO O ROMPIMIENTO FÍSICO DE
LA ROCA Y VOLCAMIENTO INDUCIDO EN
ALGUNA
PARTE
DEL
TALUD
COMO
RESULTADO DE ESTA FALLA PRIMARIA.

17. ANÁLISIS DE FALLA POR
VOLCAMIENTO
GOODMAN PUBLICO UNA TÉCNICA
DE MODELAMIENTO FRICCIONAL
PARA EL FENÓMENO DE
VOLCAMIENTO.

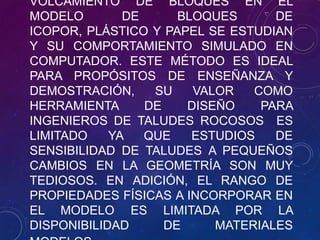

19. VOLCAMIENTO DE BLOQUES EN EL
MODELO
DE
BLOQUES
DE
ICOPOR, PLÁSTICO Y PAPEL SE ESTUDIAN
Y SU COMPORTAMIENTO SIMULADO EN
COMPUTADOR. ESTE MÉTODO ES IDEAL
PARA PROPÓSITOS DE ENSEÑANZA Y
DEMOSTRACIÓN,
SU
VALOR
COMO
HERRAMIENTA
DE
DISEÑO
PARA
INGENIEROS DE TALUDES ROCOSOS ES
LIMITADO
YA
QUE
ESTUDIOS
DE
SENSIBILIDAD DE TALUDES A PEQUEÑOS
CAMBIOS EN LA GEOMETRÍA SON MUY
TEDIOSOS. EN ADICIÓN, EL RANGO DE
PROPIEDADES FÍSICAS A INCORPORAR EN
EL MODELO ES LIMITADA POR LA
DISPONIBILIDAD
DE
MATERIALES
