El documento describe los conceptos de esfuerzo, deformación y formación de estructuras tectónicas en la geología. Explica que el esfuerzo puede ser de confinamiento o dirigido, y que este último puede ser de compresión, tensión o cizalla. También describe los tres tipos de deformación de las rocas - elástica, plástica y frágil - y estructuras como pliegues y fallas. Por último, resume los procesos de formación de cordilleras a través de la orogénesis, que involucra la sub

5. Esfuerzo es la fuerza que se ejerce por unidad de superficie y es la expresión que se utiliza en Geología para referirse a la fuerza que ejerce, por ejemplo, una placa litosférica sobre otra en una zona de subducción. Deformación de las rocas Pueden ser de dos tipos: Esfuerzo (o presión) de confinamiento es el derivado del peso de las rocas superyacentes y actúa uniformemente en todas las direcciones. Esfuerzo (o presión) dirigido es el derivado del empuje tectónico y es el responsable de la formación de las estructuras tectónicas: pliegues, fallas, cabalgamientos, etc.

6. Deformación de las rocas Los Esfuerzo dirigidos pueden ser de tres modos: a) Compresión , es el más común, y produce una tendencia al acortamiento. b) Tensión , causa el estiramiento o alargamiento de los materiales a los que afecta. c) Cizalla , causa deslizamiento y traslación.

7. Deformación de las rocas Deformación es la consecuencia de la aplicación de un esfuerzo a un bloque tectónico, y se refiere al cambio de forma que experimenta en esta situación. Puede ser de tres tipos: a) Deformación elástica . Es reversible, al cesar el esfuerzo las rocas recuperan su forma original. Poco frecuente. b) Deformación plástica . Es permanente en el tiempo y al cesar el esfuerzo no se recupera la forma original. Es la más frecuente. a) Deformación frágil . Es la que ocurre cuando la roca sufre una fracturación.

8. Deformación de las rocas Límite elástico Límite de rotura Todas las rocas se comportan de la siguiente manera al sufrir esfuerzos…

9. Deformación de las rocas Si el esfuerzo es continuado, aunque no sea muy elevado, las rocas se comportan de la siguiente manera….

10. Deformación de las rocas

11. Deformación de las rocas

12. Deformación de las rocas Deformación dúctil Deformación frágil

13. Deformación de las rocas ¿Qué es un estrato? Es una unidad de sedimentación de materiales +/- uniformes y durante un tiempo +/- ininterrumpido. Posteriormente, han sufrido un proceos de litificación. Se encuentra limitado por el muro , en la parte basal y por el techo , en la parte superior. Y su grosor es la potencia del estrato. La longitud de los estratos puede ser muy variable y pueden sufir deformaciones: pliegues , fallas y cabalgamientos . La ordenación de los estratos sigue el principio de la superposición de estratos emitido por Steno en el siglo XVIII: los estratos se depositaron unos encima de otros de tal modo que los de arriba son más modernos que los de abajo.

14. Pliegues Un pliegue presenta las siguientes características….

15. Pliegues Además se define el cabeceo (o inmersión), como el ángulo que forma el eje del pliegue con la horizontal.

16. Pliegues Buzamiento y dirección

17. Pliegues

18. ¿Anticlinal o Sinclinal? ¿Cómo sabemos que es un pliegue? ¿Por dónde pasa su plano axial? ¿Es un anticlinal o un sinclinal? ¿Por qué? Pliegues

19. Fallas Cuando se supera la capacidad de deformación plástica de una roca se fractura, en este caso, hay dos bloques separados. Pueden ser de dos tipos: fallas y diaclasas. Falla es cuando un bloque se desplaza respecto del otro. Por el plano de la falla. Diaclasa es cuando los bloques no se desplazan uno con respecto del otro..

20. Fallas

21. Fallas

22. Fallas

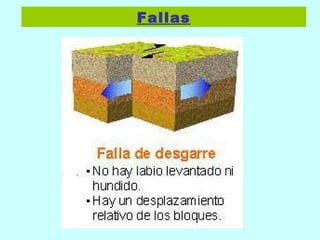

23. Fallas

24. Fallas

25. Fallas ¿Cuál es el labio levantando? ¿Es una falla normal o inversa? ¿Por qué?

26. Formación de Cordilleras También se llama OROGÉNESIS Se llama orógeno o cordillera de plegamiento a los relieves continetales constituidos por rocas ígneas, metamórficas y sedimentarias que se encuentran plegadas y fracturadas Hay dos tipos de órógenos: Pericontinentales situadas en un borde del continente, y Intracontienentales situadas en el interior de un continente.

27. Formación de Cordilleras OROGENO PERICONTINENTAL Formación de la placa que subduce. Formación del prisma de acreción. Formación de rocas magmáticas y de rocas metamórficas. Elevación del orógeno. Tiempo de 25 a 60 millones de años.

28. Formación de Cordilleras OROGENO INTRACONTINENTAL

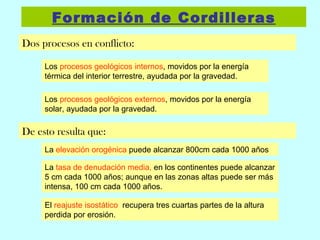

29. Formación de Cordilleras Dos procesos en conflicto: Los procesos geológicos internos , movidos por la energía térmica del interior terrestre, ayudada por la gravedad. Los procesos geológicos externos , movidos por la energía solar, ayudada por la gravedad. De esto resulta que: La elevación orogénica puede alcanzar 800cm cada 1000 años La tasa de denudación media, en los continentes puede alcanzar 5 cm cada 1000 años; aunque en las zonas altas puede ser más intensa, 100 cm cada 1000 años. El reajuste isostático recupera tres cuartas partes de la altura perdida por erosión.

30. Formación de Cordilleras Influencias mutuas: Los procesos internos influyen en los procesos externos , por ejemplo con el cambio de posición de un continente se cambia el régimen de erosión al cambiar el clima. Los procesos externos influyen en los procesos internos , por ejemplo con el acumulo de materiales depositados en los márgenes continentales y sus reajustes isostáticos. El Sol y la energía térmica del interior de la Tierra, junto con la gravedad, son las fuentes de energía que ponen en funcionamiento todos los procesos que cambian la superficie de la Tierra. Y ambas se influyen mutuamente.
