El documento describe el proceso de sustitución de correas en una máquina plegadora. Explica cómo identificar las posiciones de las cintas, preparar y montar las nuevas cintas cortándolas a la longitud necesaria y pegando los extremos. Luego, detalla el proceso de encolado de las cintas colocando grapas, calentando con una plancha a la temperatura adecuada, enfriando hasta temperatura ambiente y retirando el material fundido sobrante.

1. FYCO · Formación y Calidad Online · “La calidad no proviene de la inspección, sino de la mejora del proceso”
FYCO · Formación y Calidad Online
SUSTITUCIÓN DE CORREAS

2. FYCO · Formación y Calidad Online · “La calidad no proviene de la inspección, sino de la mejora del proceso”
Identificación de cintas de plegadora
1.La numeración de la posición comenzará desde el Lado 1.
2.Siempre se utilizarán dos dígitos para identificar dicha posición.
3.La identificación será el resultado de la
combinación del Grupo y de la Posición.

3. FYCO · Formación y Calidad Online · “La calidad no proviene de la inspección, sino de la mejora del proceso”

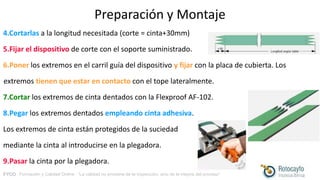

Preparación y Montaje
4.Cortarlas a la longitud necesitada (corte = cinta+30mm)
5.Fijar el dispositivo de corte con el soporte suministrado.
6.Poner los extremos en el carril guía del dispositivo y fijar con la placa de cubierta. Los
extremos tienen que estar en contacto con el tope lateralmente.
7.Cortar los extremos de cinta dentados con la Flexproof AF-102.
8.Pegar los extremos dentados empleando cinta adhesiva.
Los extremos de cinta están protegidos de la suciedad
mediante la cinta al introducirse en la plegadora.
9.Pasar la cinta por la plegadora.

4. FYCO · Formación y Calidad Online · “La calidad no proviene de la inspección, sino de la mejora del proceso”

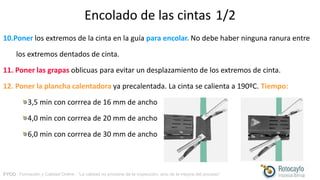

Encolado de las cintas 1/2
10.Poner los extremos de la cinta en la guía para encolar. No debe haber ninguna ranura entre
los extremos dentados de cinta.
11. Poner las grapas oblicuas para evitar un desplazamiento de los extremos de cinta.
12. Poner la plancha calentadora ya precalentada. La cinta se calienta a 190ºC. Tiempo:
3,5 min con corrrea de 16 mm de ancho
4,0 min con corrrea de 20 mm de ancho
6,0 min con corrrea de 30 mm de ancho

5. FYCO · Formación y Calidad Online · “La calidad no proviene de la inspección, sino de la mejora del proceso”

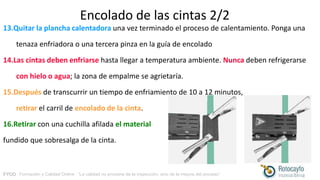

Encolado de las cintas 2/2
13.Quitar la plancha calentadora una vez terminado el proceso de calentamiento. Ponga una
tenaza enfriadora o una tercera pinza en la guía de encolado
14.Las cintas deben enfriarse hasta llegar a temperatura ambiente. Nunca deben refrigerarse
con hielo o agua; la zona de empalme se agrietaría.
15.Después de transcurrir un tiempo de enfriamiento de 10 a 12 minutos,
retirar el carril de encolado de la cinta.
16.Retirar con una cuchilla afilada el material
fundido que sobresalga de la cinta.

6. FYCO · Formación y Calidad Online · “La calidad no proviene de la inspección, sino de la mejora del proceso”

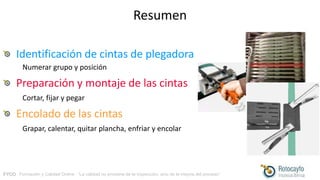

Resumen
Identificación de cintas de plegadora
Numerar grupo y posición
Preparación y montaje de las cintas
Cortar, fijar y pegar
Encolado de las cintas
Grapar, calentar, quitar plancha, enfriar y encolar
