Este documento resume los conceptos clave de la generación distribuida y la energía fotovoltaica, incluyendo las consideraciones para realizar una planta fotovoltaica, las opciones de inversión y los flujos de inversión. También describe los componentes necesarios para implementar una microred y analiza un caso real de una planta fotovoltaica de 100 kW en términos de su ubicación, producción de energía y ahorros en la cuenta del cliente.

1. Modelos de Negocios Fotovoltaicos Bajo
Generación Distribuida.
Martes 19 de Abril 2016

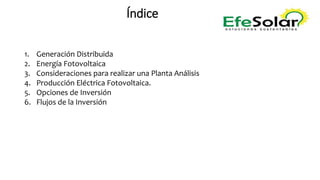

2. Índice
1. Generación Distribuida
2. Energía Fotovoltaica
3. Consideraciones para realizar una Planta Análisis
4. Producción Eléctrica Fotovoltaica.
5. Opciones de Inversión
6. Flujos de la Inversión

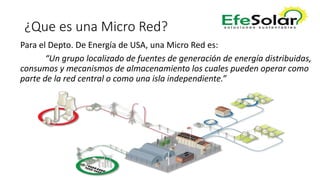

3. ¿Que es una Micro Red?
Para el Depto. De Energía de USA, una Micro Red es:
“Un grupo localizado de fuentes de generación de energía distribuidas,
consumos y mecanismos de almacenamiento los cuales pueden operar como
parte de la red central o como una isla independiente.”

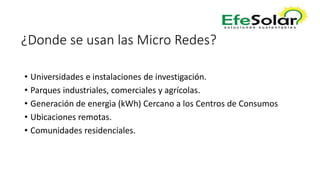

4. ¿Donde se usan las Micro Redes?
• Universidades e instalaciones de investigación.
• Parques industriales, comerciales y agrícolas.
• Generación de energìa (kWh) Cercano a los Centros de Consumos
• Ubicaciones remotas.
• Comunidades residenciales.

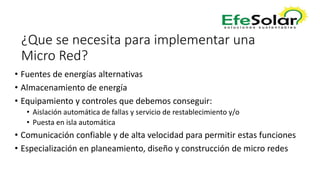

5. ¿Que se necesita para implementar una
Micro Red?
• Fuentes de energías alternativas
• Almacenamiento de energía
• Equipamiento y controles que debemos conseguir:
• Aislación automática de fallas y servicio de restablecimiento y/o
• Puesta en isla automática
• Comunicación confiable y de alta velocidad para permitir estas funciones
• Especialización en planeamiento, diseño y construcción de micro redes

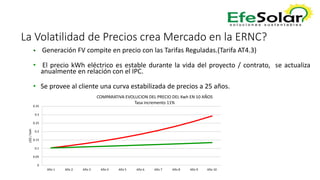

6. La Volatilidad de Precios crea Mercado en la ERNC?
• Generación FV compite en precio con las Tarifas Reguladas.(Tarifa AT4.3)
• El precio kWh eléctrico es estable durante la vida del proyecto / contrato, se actualiza
anualmente en relación con el IPC.
• Se provee al cliente una curva estabilizada de precios a 25 años.
0
0.05
0.1
0.15
0.2
0.25
0.3
0.35
Año 1 Año 2 Año 3 Año 4 Año 5 Año 6 Año 7 Año 8 Año 9 Año 10
US$/Kwh
COMPARATIVA EVOLUCION DEL PRECIO DEL Kwh EN 10 AÑOS
Tasa incremento 11%

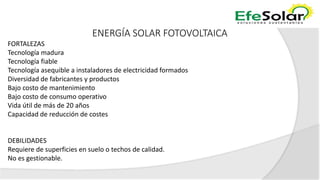

7. ENERGÍA SOLAR FOTOVOLTAICA
FORTALEZAS
Tecnología madura
Tecnología fiable
Tecnología asequible a instaladores de electricidad formados
Diversidad de fabricantes y productos
Bajo costo de mantenimiento
Bajo costo de consumo operativo
Vida útil de más de 20 años
Capacidad de reducción de costes
DEBILIDADES
Requiere de superficies en suelo o techos de calidad.
No es gestionable.

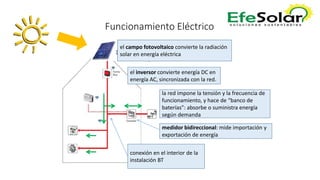

8. Funcionamiento Eléctrico
el campo fotovoltaico convierte la radiación
solar en energía eléctrica
la red impone la tensión y la frecuencia de
funcionamiento, y hace de “banco de
baterías": absorbe o suministra energía
según demanda
el inversor convierte energía DC en
energía AC, sincronizada con la red.
conexión en el interior de la
instalación BT
medidor bidireccional: mide importación y
exportación de energía

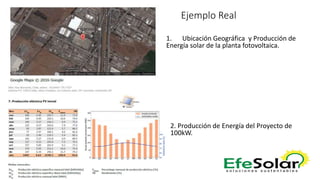

10. 1. Ubicación Geográfica y Producción de
Energía solar de la planta fotovoltaica.
Ejemplo Real
2. Producción de Energía del Proyecto de
100kW.

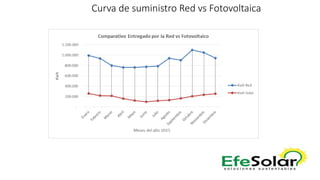

11. Curva de suministro Red vs Fotovoltaica

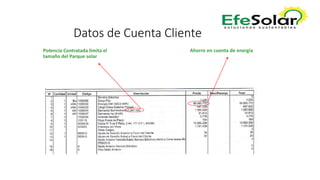

12. Datos de Cuenta Cliente
Ahorro en cuenta de energíaPotencia Contratada limita el
tamaño del Parque solar

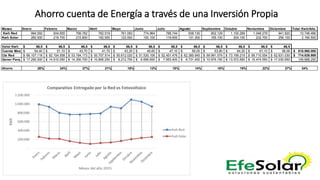

13. Ahorro cuenta de Energía a través de una Inversión Propia
Meses Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre Total Kwh/Año
Kwh Red 994.092 934.655 799.762 762.519 761.083 774.964 788.744 938.130 902.129 1.100.289 1.048.279 941.820 10.746.466
Kwh Solar 260.000 219.700 215.800 162.500 123.500 100.100 119.600 131.300 165.100 204.100 232.700 256.100 2.190.500
Valor Kwh 66,5$ 66,5$ 66,5$ 66,5$ 66,5$ 66,5$ 66,5$ 66,5$ 66,5$ 66,5$ 66,5$ 66,5$
Cuenta Mes 54,40$ 51,10$ 43,70$ 41,70$ 43,20$ 46,60$ 47,10$ 56,00$ 53,80$ 64,20$ 61,10$ 56,06$ 618.960.000$
Cta Red 66.107.118$ 62.154.558$ 53.184.173$ 50.707.514$ 50.612.020$ 51.535.106$ 52.451.476$ 62.385.645$ 59.991.579$ 73.169.219$ 69.710.554$ 62.631.030$ 714.639.989$
Gener Parq 17.290.000$ 14.610.050$ 14.350.700$ 10.806.250$ 8.212.750$ 6.656.650$ 7.953.400$ 8.731.450$ 10.979.150$ 13.572.650$ 15.474.550$ 17.030.650$ 145.668.250
Ahorro 26% 24% 27% 21% 16% 13% 15% 14% 18% 19% 22% 27% 24%

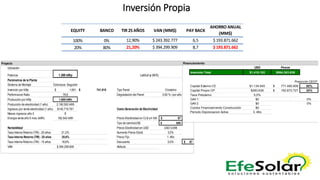

14. Inversión Propia
EQUITY BANCO TIR 25 AÑOS VAN (MM$) PAY BACK
AHORRO ANUAL
(MM$)
100% 0% 12,90% $ 243.392.777 6,5 $ 193.871.662
20% 80% 21,20% $ 394.299.909 8,7 $ 193.871.662
Proyecto
Ubicación
Potencia 1.300 kWp Latitud φ (N/S)
Parámetros de la Planta
Sistema de Montaje Estructura Seguidor
Inversión por kWp 1.091$ 741.818$ Tipo Panel Cristalino
Performance Ratio 76,6 Degradación del Panel 0,50 % / por año
Producción por kWp 1.685 kWh
Producción de electricidad (1 año) 2.190.500 kWh
Ingresos por venta electricidad (1 año) $145.719.791 Costo Generación de Electricidad
Meses ingresos año 0 6
Energia venta año 0 mes (kWh) 182.542 kWh Precio Electricidad en CL$ sin IVA 67$
Tipo de cambioUS$ 680$
Rentabilidad Precio Electricidad en USD USD 0,098
Tasa Interna Retorno (TIR) - 25 años 21,2% Aumento Precio Electr. 3,0%
Tasa Interna Retorno (TIR) - 20 años 20,6% Precio Fijo 1. Año
Tasa Interna Retorno (TIR) - 15 años 18,6% Descuento 0,0% 67$
VAN $ 394.299.909 Atributo
Financiamiento
USD Pesos
Inversión Total $1.418.182 $964.363.636
Proporción CE/CP
Capital Externo CE $1.134.545 771.490.909$ 80%
Capital Propio CP $283.636 192.872.727$ 20%
Tasa Préstamo 5,0%
GAV 1 $0 0%
GAV 2 $0 0%
Costos Financiamiento Construcción $0
Periodo Depreciacion Activo 3. Año

15. Normativa en Chile: Ley 20.571 “Ley de
Generación Distribuida”
• Resumen:
1. Participación en el sector eléctrico
2. Se promueve el autoconsumo
3. Pago de excedentes a menor precio que la energía consumida (BT1)
4. Pago de excedentes a igual precio que la energía consumida (AT.4.3)
5. Se favorece la construcción de plantas pequeñas
6. Crea las bases para el desarrollo de los sistemas de generación fotovoltaica.

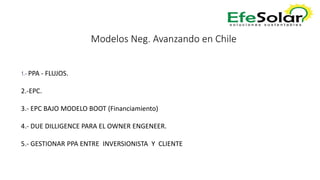

16. Modelos Neg. Avanzando en Chile
1.- PPA - FLUJOS.
2.-EPC.
3.- EPC BAJO MODELO BOOT (Financiamiento)
4.- DUE DILLIGENCE PARA EL OWNER ENGENEER.
5.- GESTIONAR PPA ENTRE INVERSIONISTA Y CLIENTE

17. BENEFICIOS QUE ESTAMOS INCORPORAR A NUESTROS CLIENTES .
PROBLEMAS A SOLUCIONAR SMS EPC DSTATCOM ERNC ANALISIS BENEFICIO
Optimizar la Generación ● ● PPA / Venta Energia
Alto Costo Horario Punta – Venta Energía ● ● ●
Arbitraje
Diferencia Precio Spot en alta y
baja
Cargas Críticas, Alto Costo Detención Proceso ● ● ●
Isla
Costo Producción Hora/Dias
Aumentar el Factor de Planta "Extend the Day" ● ● ● ↑ Venta Energía

18. Gracias!
