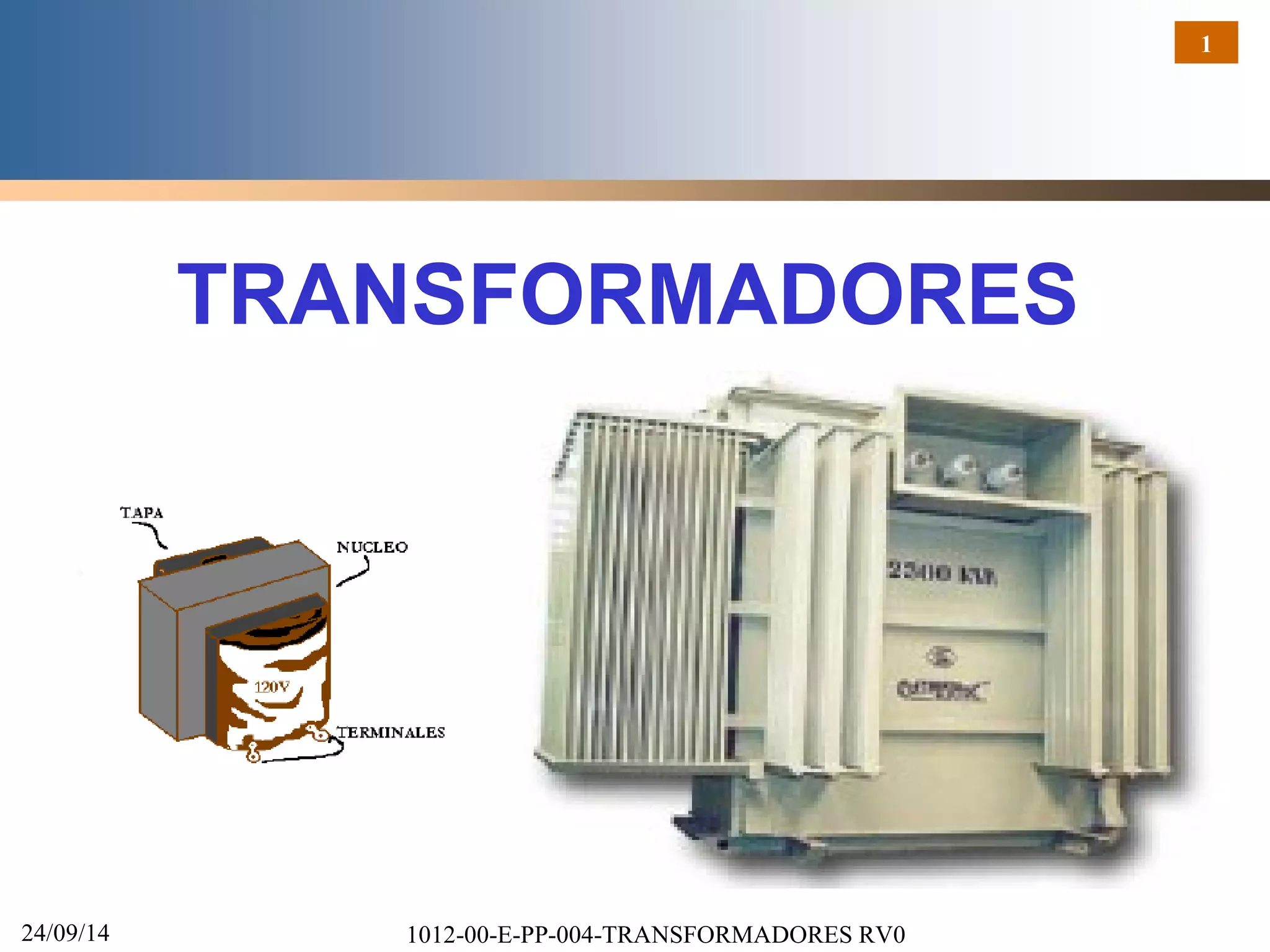

TRANSFORMADORES

2. 2 Contenido
Conceptos Generales
Transformador y polaridad
Parámetros de transformador
Transformador trifásico
Autotransformador
24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0

3. 24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0
3
1. Conceptos Generales
¿Qué es un transformador?
En general, es un dispositivo eléctrico formado por un conjunto de
bobinas, (enrollados, bobinados) acoplados magnéticamente entre
sí. Cada enrollado tiene un par de terminales, a través de los cuales
puede entrar o salir energía.
Representación esquemática de un transformador

4. 24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0
4

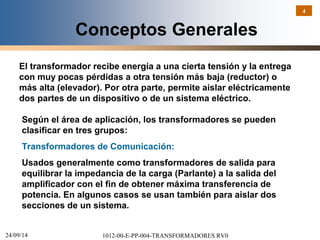

Conceptos Generales
El transformador recibe energía a una cierta tensión y la entrega
con muy pocas pérdidas a otra tensión más baja (reductor) o
más alta (elevador). Por otra parte, permite aislar eléctricamente
dos partes de un dispositivo o de un sistema eléctrico.
Según el área de aplicación, los transformadores se pueden
clasificar en tres grupos:
Transformadores de Comunicación:
Usados generalmente como transformadores de salida para
equilibrar la impedancia de la carga (Parlante) a la salida del
amplificador con el fin de obtener máxima transferencia de
potencia. En algunos casos se usan también para aislar dos
secciones de un sistema.

5. Transformador y Polaridad
24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0
5
Transformadores de medida:
Utilizados para medir altas corrientes ó altas tensiones por medio
de instrumentos de escala reducida o bien para alimentar
dispositivos de protección de equipos o sistemas eléctricos.
Transformadores de Potencia:
Se usan en conjunto con los generadores para una transmisión y
distribución eficiente de energía eléctrica. Así para transmitir
grandes bloques de energía entre dos puntos alejados, se requiere
elevar la tensión para disminuir la corriente y con ello las
pérdidas. Por otra parte, en los centros de consumo, se requieren
tensiones de valores mas reducidos, por lo que se deben utilizar
nuevamente los transformadores, para reducirlas. En este curso
nos ocuparemos en particular de los transformadores de potencia.

6. 24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0
6
Conceptos Generales
Algunos aspectos constructivos
a) Núcleo: Las dos formas fundamentales de estructuras de
transformadores son tipo “tipo núcleo” y “tipo acorazado”. La
sección suele ser cuadrada o rectangular (transformadores
pequeños) y también circular (transformadores grandes). Las
láminas pueden tener formas de E, L, o I.
b) Enrollado: Se construyen sobre formas de material aislante
impregnado, de adecuada resistencia mecánica. El conductor
puede ser redondo (transformadores pequeños) o rectangular
(transformadores de gran potencia)

7. 24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0
7
Conceptos Generales
Tipos de núcleos usados en transformadores monofásicos:
a) Tipo núcleo
b) Acorazado

8. 24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0
8
Conceptos Generales

9. 24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0
9
Conceptos Generales
c) Refrigeración y Aislamiento: En los transformadores muy
pequeños, la superficie es relativamente grande frente al
volumen, al aumentar de tamaño se hace necesario dotar de
ductos de ventilación a los devanados y al núcleo. La
refrigeración se puede conseguir por aire (con o sin ventiladores)
o por aceite (autorefrigerado, refrigerado por aire forzado o por
aceite forzado).
d) Tanques: Los transformadores que emplean refrigeración por
aceite, deben tener sus núcleos y devanados encerrados en
tanques. En el volumen del tanque debe quedar un espacio para
permitir la dilatación del aceite, constituido por un estanque,
llamado de dilatación; ubicado sobre el transformador.

10. 24/09/14 1012-00-E-PP-004-TRANSFORMADORES RV0
10
Conceptos Generales
