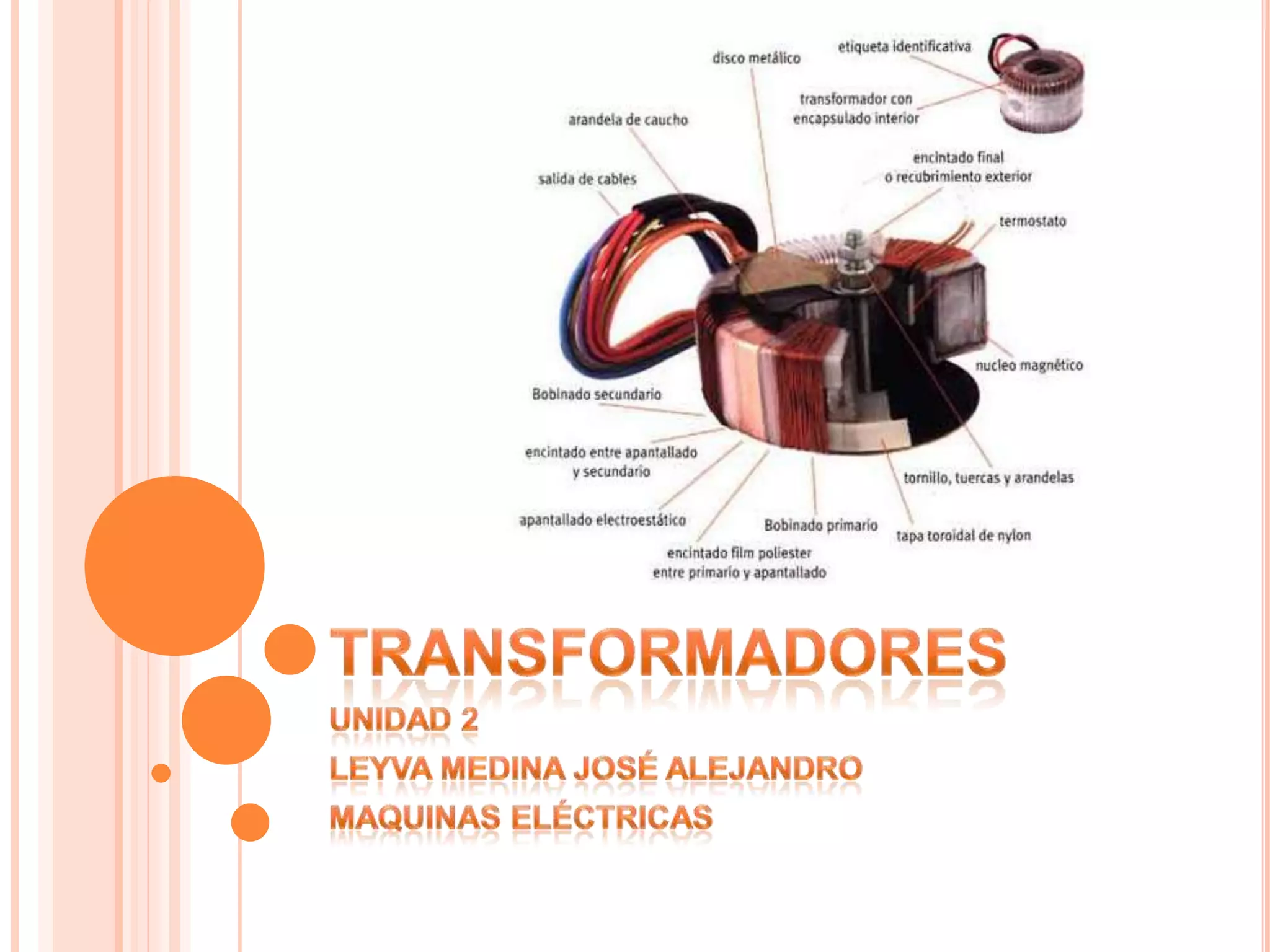

Un transformador es una máquina eléctrica que transforma la energía eléctrica de entrada a otra de características diferentes como tensión o corriente. Está compuesto de un circuito eléctrico con devanados primario y secundario, y un circuito magnético con núcleo. Existen diferentes tipos de transformadores que varían en su diseño y aplicación.

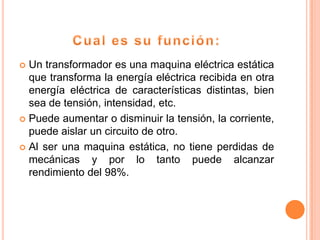

2.  Un transformador es una maquina eléctrica estática
que transforma la energía eléctrica recibida en otra
energía eléctrica de características distintas, bien
sea de tensión, intensidad, etc.
 Puede aumentar o disminuir la tensión, la corriente,
puede aislar un circuito de otro.
 Al ser una maquina estática, no tiene perdidas de
mecánicas y por lo tanto puede alcanzar
rendimiento del 98%.

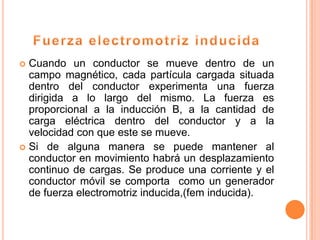

3.  Cuando un conductor se mueve dentro de un
campo magnético, cada partícula cargada situada
dentro del conductor experimenta una fuerza
dirigida a lo largo del mismo. La fuerza es
proporcional a la inducción B, a la cantidad de
carga eléctrica dentro del conductor y a la
velocidad con que este se mueve.
 Si de alguna manera se puede mantener al
conductor en movimiento habrá un desplazamiento
continuo de cargas. Se produce una corriente y el
conductor móvil se comporta como un generador
de fuerza electromotriz inducida,(fem inducida).

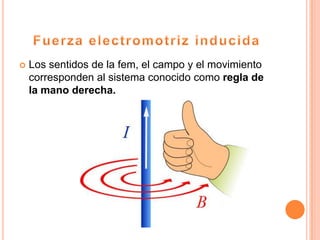

4.  Los sentidos de la fem, el campo y el movimiento
corresponden al sistema conocido como regla de
la mano derecha.

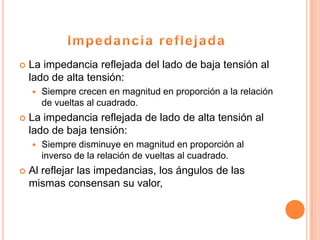

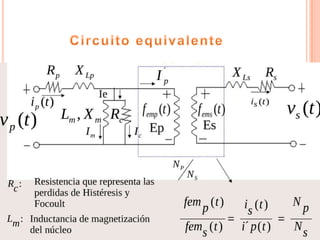

6.  La impedancia reflejada del lado de baja tensión al
lado de alta tensión:
 Siempre crecen en magnitud en proporción a la relación
de vueltas al cuadrado.
 La impedancia reflejada de lado de alta tensión al
lado de baja tensión:
 Siempre disminuye en magnitud en proporción al
inverso de la relación de vueltas al cuadrado.
 Al reflejar las impedancias, los ángulos de las
mismas consensan su valor,

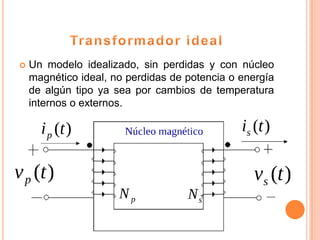

8.  Un modelo idealizado, sin perdidas y con núcleo
magnético ideal, no perdidas de potencia o energía
de algún tipo ya sea por cambios de temperatura
internos o externos.

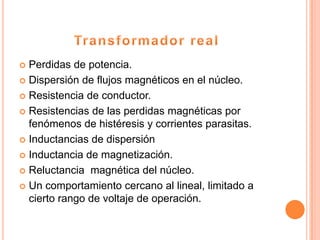

9.  Perdidas de potencia.
 Dispersión de flujos magnéticos en el núcleo.
 Resistencia de conductor.
 Resistencias de las perdidas magnéticas por
fenómenos de histéresis y corrientes parasitas.
 Inductancias de dispersión
 Inductancia de magnetización.
 Reluctancia magnética del núcleo.
 Un comportamiento cercano al lineal, limitado a
cierto rango de voltaje de operación.

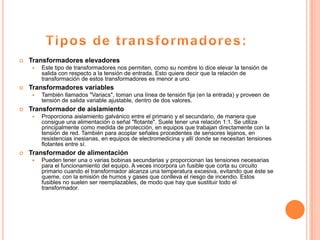

10.  Transformadores elevadores
 Este tipo de transformadores nos permiten, como su nombre lo dice elevar la tensión de
salida con respecto a la tensión de entrada. Esto quiere decir que la relación de
transformación de estos transformadores es menor a uno.
 Transformadores variables
 También llamados "Variacs", toman una línea de tensión fija (en la entrada) y proveen de
tensión de salida variable ajustable, dentro de dos valores.
 Transformador de aislamiento
 Proporciona aislamiento galvánico entre el primario y el secundario, de manera que
consigue una alimentación o señal "flotante". Suele tener una relación 1:1. Se utiliza
principalmente como medida de protección, en equipos que trabajan directamente con la
tensión de red. También para acoplar señales procedentes de sensores lejanos, en
resistencias inesianas, en equipos de electromedicina y allí donde se necesitan tensiones
flotantes entre sí.
 Transformador de alimentación
 Pueden tener una o varias bobinas secundarias y proporcionan las tensiones necesarias
para el funcionamiento del equipo. A veces incorpora un fusible que corta su circuito
primario cuando el transformador alcanza una temperatura excesiva, evitando que éste se
queme, con la emisión de humos y gases que conlleva el riesgo de incendio. Estos
fusibles no suelen ser reemplazables, de modo que hay que sustituir todo el
transformador.

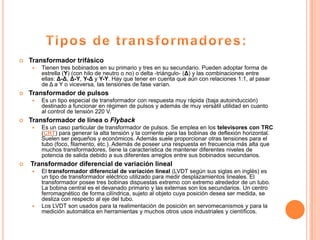

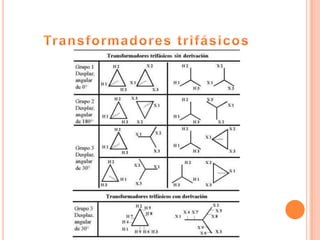

11.  Transformador trifásico
 Tienen tres bobinados en su primario y tres en su secundario. Pueden adoptar forma de
estrella (Y) (con hilo de neutro o no) o delta -triángulo- (Δ) y las combinaciones entre
ellas: Δ-Δ, Δ-Y, Y-Δ y Y-Y. Hay que tener en cuenta que aún con relaciones 1:1, al pasar
de Δ a Y o viceversa, las tensiones de fase varían.
 Transformador de pulsos
 Es un tipo especial de transformador con respuesta muy rápida (baja autoinducción)
destinado a funcionar en régimen de pulsos y además de muy versátil utilidad en cuanto
al control de tensión 220 V.
 Transformador de línea o Flyback
 Es un caso particular de transformador de pulsos. Se emplea en los televisores con TRC
(CRT) para generar la alta tensión y la corriente para las bobinas de deflexión horizontal.
Suelen ser pequeños y económicos. Además suele proporcionar otras tensiones para el
tubo (foco, filamento, etc.). Además de poseer una respuesta en frecuencia más alta que
muchos transformadores, tiene la característica de mantener diferentes niveles de
potencia de salida debido a sus diferentes arreglos entre sus bobinados secundarios.
 Transformador diferencial de variación lineal
 El transformador diferencial de variación lineal (LVDT según sus siglas en inglés) es
un tipo de transformador eléctrico utilizado para medir desplazamientos lineales. El
transformador posee tres bobinas dispuestas extremo con extremo alrededor de un tubo.
La bobina central es el devanado primario y las externas son los secundarios. Un centro
ferromagnético de forma cilíndrica, sujeto al objeto cuya posición desea ser medida, se
desliza con respecto al eje del tubo.
 Los LVDT son usados para la realimentación de posición en servomecanismos y para la
medición automática en herramientas y muchos otros usos industriales y científicos.

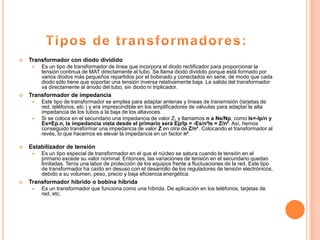

12.  Transformador con diodo dividido
 Es un tipo de transformador de línea que incorpora el diodo rectificador para proporcionar la
tensión continua de MAT directamente al tubo. Se llama diodo dividido porque está formado por
varios diodos más pequeños repartidos por el bobinado y conectados en serie, de modo que cada
diodo sólo tiene que soportar una tensión inversa relativamente baja. La salida del transformador
va directamente al ánodo del tubo, sin diodo ni triplicador.
 Transformador de impedancia
 Este tipo de transformador se emplea para adaptar antenas y líneas de transmisión (tarjetas de
red, teléfonos, etc.) y era imprescindible en los amplificadores de válvulas para adaptar la alta
impedancia de los tubos a la baja de los altavoces.
 Si se coloca en el secundario una impedancia de valor Z, y llamamos n a Ns/Np, como Is=-Ip/n y
Es=Ep.n, la impedancia vista desde el primario será Ep/Ip = -Es/n²Is = Z/n². Así, hemos
conseguido transformar una impedancia de valor Z en otra de Z/n². Colocando el transformador al
revés, lo que hacemos es elevar la impedancia en un factor n².
 Estabilizador de tensión
 Es un tipo especial de transformador en el que el núcleo se satura cuando la tensión en el
primario excede su valor nominal. Entonces, las variaciones de tensión en el secundario quedan
limitadas. Tenía una labor de protección de los equipos frente a fluctuaciones de la red. Este tipo
de transformador ha caído en desuso con el desarrollo de los reguladores de tensión electrónicos,
debido a su volumen, peso, precio y baja eficiencia energética.
 Transformador híbrido o bobina híbrida
 Es un transformador que funciona como una híbrida. De aplicación en los teléfonos, tarjetas de
red, etc.

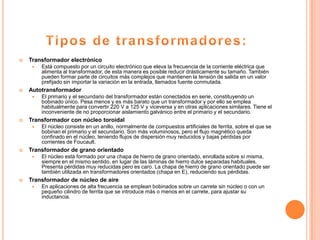

13.  Transformador electrónico
 Está compuesto por un circuito electrónico que eleva la frecuencia de la corriente eléctrica que
alimenta al transformador, de esta manera es posible reducir drásticamente su tamaño. También
pueden formar parte de circuitos más complejos que mantienen la tensión de salida en un valor
prefijado sin importar la variación en la entrada, llamados fuente conmutada.
 Autotransformador
 El primario y el secundario del transformador están conectados en serie, constituyendo un
bobinado único. Pesa menos y es más barato que un transformador y por ello se emplea
habitualmente para convertir 220 V a 125 V y viceversa y en otras aplicaciones similares. Tiene el
inconveniente de no proporcionar aislamiento galvánico entre el primario y el secundario.
 Transformador con núcleo toroidal
 El núcleo consiste en un anillo, normalmente de compuestos artificiales de ferrita, sobre el que se
bobinan el primario y el secundario. Son más voluminosos, pero el flujo magnético queda
confinado en el núcleo, teniendo flujos de dispersión muy reducidos y bajas pérdidas por
corrientes de Foucault.
 Transformador de grano orientado
 El núcleo está formado por una chapa de hierro de grano orientado, enrollada sobre sí misma,
siempre en el mismo sentido, en lugar de las láminas de hierro dulce separadas habituales.
Presenta pérdidas muy reducidas pero es caro. La chapa de hierro de grano orientado puede ser
también utilizada en transformadores orientados (chapa en E), reduciendo sus pérdidas.
 Transformador de núcleo de aire
 En aplicaciones de alta frecuencia se emplean bobinados sobre un carrete sin núcleo o con un
pequeño cilindro de ferrita que se introduce más o menos en el carrete, para ajustar su
inductancia.

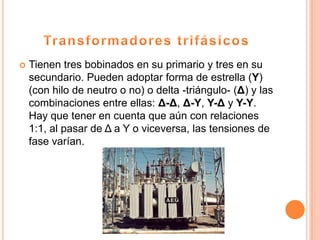

14.  Tienen tres bobinados en su primario y tres en su
secundario. Pueden adoptar forma de estrella (Y)
(con hilo de neutro o no) o delta -triángulo- (Δ) y las
combinaciones entre ellas: Δ-Δ, Δ-Y, Y-Δ y Y-Y.
Hay que tener en cuenta que aún con relaciones
1:1, al pasar de Δ a Y o viceversa, las tensiones de
fase varían.

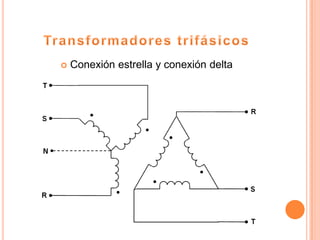

15.  Conexión estrella y conexión delta

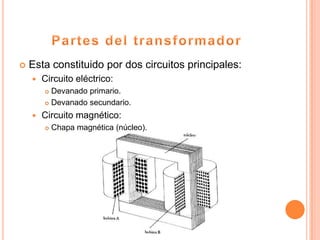

17.  Esta constituido por dos circuitos principales:
 Circuito eléctrico:
 Devanado primario.
 Devanado secundario.
 Circuito magnético:
 Chapa magnética (núcleo).

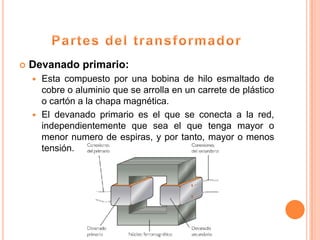

18.  Devanado primario:
 Esta compuesto por una bobina de hilo esmaltado de
cobre o aluminio que se arrolla en un carrete de plástico
o cartón a la chapa magnética.
 El devanado primario es el que se conecta a la red,
independientemente que sea el que tenga mayor o
menor numero de espiras, y por tanto, mayor o menos
tensión.

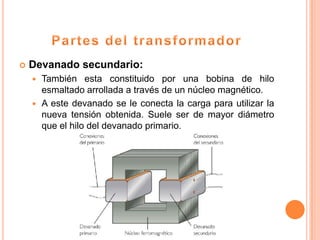

19.  Devanado secundario:
 También esta constituido por una bobina de hilo
esmaltado arrollada a través de un núcleo magnético.
 A este devanado se le conecta la carga para utilizar la
nueva tensión obtenida. Suele ser de mayor diámetro
que el hilo del devanado primario.

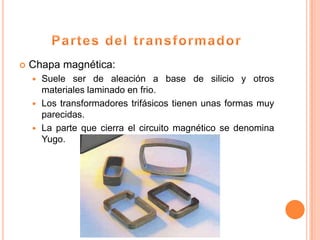

20.  Chapa magnética:
 Suele ser de aleación a base de silicio y otros
materiales laminado en frio.
 Los transformadores trifásicos tienen unas formas muy
parecidas.
 La parte que cierra el circuito magnético se denomina
Yugo.

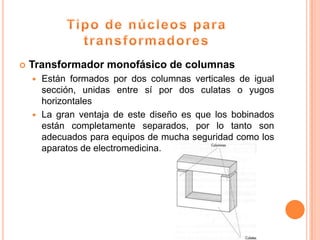

21.  Transformador monofásico de columnas
 Están formados por dos columnas verticales de igual
sección, unidas entre sí por dos culatas o yugos
horizontales
 La gran ventaja de este diseño es que los bobinados
están completamente separados, por lo tanto son
adecuados para equipos de mucha seguridad como los
aparatos de electromedicina.

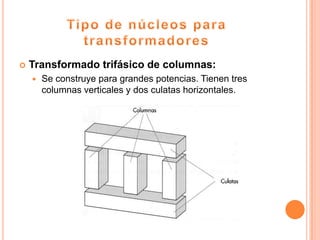

22.  Transformado trifásico de columnas:
 Se construye para grandes potencias. Tienen tres
columnas verticales y dos culatas horizontales.

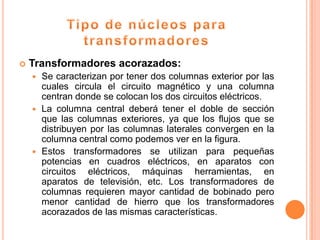

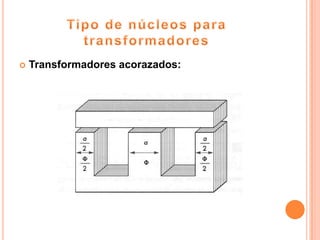

23.  Transformadores acorazados:
 Se caracterizan por tener dos columnas exterior por las
cuales circula el circuito magnético y una columna
centran donde se colocan los dos circuitos eléctricos.
 La columna central deberá tener el doble de sección
que las columnas exteriores, ya que los flujos que se
distribuyen por las columnas laterales convergen en la
columna central como podemos ver en la figura.
 Estos transformadores se utilizan para pequeñas
potencias en cuadros eléctricos, en aparatos con
circuitos eléctricos, máquinas herramientas, en
aparatos de televisión, etc. Los transformadores de
columnas requieren mayor cantidad de bobinado pero
menor cantidad de hierro que los transformadores
acorazados de las mismas características.

24.  Transformadores acorazados:

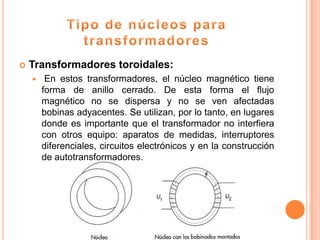

25.  Transformadores toroidales:
 En estos transformadores, el núcleo magnético tiene
forma de anillo cerrado. De esta forma el flujo
magnético no se dispersa y no se ven afectadas
bobinas adyacentes. Se utilizan, por lo tanto, en lugares
donde es importante que el transformador no interfiera
con otros equipo: aparatos de medidas, interruptores
diferenciales, circuitos electrónicos y en la construcción
de autotransformadores.
