El documento describe un DSLAM Huawei MA5600T. Ofrece acceso ADSL, ADSL2+, SHDSL y Ethernet. Provee soluciones de servicios multi-servicio, triple play e interconexión de ISP. Cuenta con puertos abundantes, red flexible, funciones de multicast, alta calidad de servicio, seguridad y gestión. Soporta varios tipos de acceso a través de puertos ADSL, VDSL, SHDSL y Ethernet.

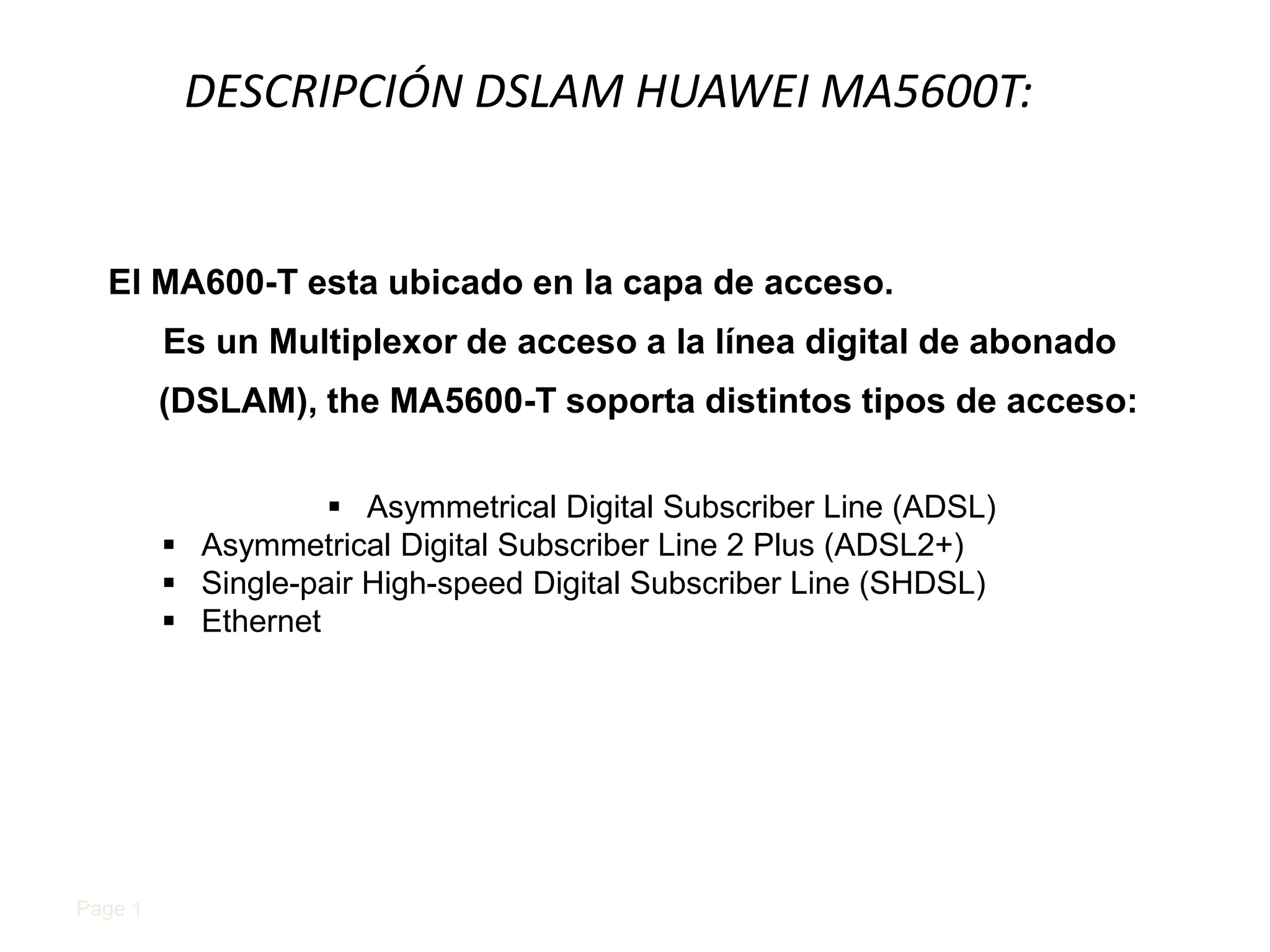

1. DESCRIPCIÓN DSLAM HUAWEI MA5600T:
El MA600-T esta ubicado en la capa de acceso.
Es un Multiplexor de acceso a la línea digital de abonado
(DSLAM), the MA5600-T soporta distintos tipos de acceso:
 Asymmetrical Digital Subscriber Line (ADSL)
 Asymmetrical Digital Subscriber Line 2 Plus (ADSL2+)
 Single-pair High-speed Digital Subscriber Line (SHDSL)
 Ethernet
Page 1

2. Solución de servicios
• Como plataforma de acceso de banda ancha, la serie
MA5600 provee distintas soluciones de servicio:
– Solución de acceso Multi-Servicio.
– Solución Triple play
– Solución de Ventas de Multi-ISP para Internet
– Solución de Interconexión Línea Privada
Page 2

3. Beneficios y características
• Abundantes puertos
• Networking flexible
• Funciones multicast
• Alta QoS
• Seguridad
• Mantenimiento y gestión
Page 3

4. Varios tipos de acceso
• La serie MA5600 trabaja como DSLAM
– Puertos ADSL/ADSL2+
– Puertos VDSL2
– Puertos SHDSL
– Puertos Ethernet
– Puertos ATM
Page 4

5. Serie de productos MA5600T
DSLAM de diferentes capacidades.
MA5603T
6 service slots
MA5600T
16 service slots
Page 5

6. Característica de alta disponibilidad
Alimentación DC redundante (1+1)
Tarjeta de control con respaldo (1+1)
Protección de red: 1:1 and 1+1
Page 6

7. Apariencia del Gabinete
 El gabinete para el MA5600-T es de acceso frontal y
esta compuesto por::
Unidad de distribución de Poder
Frame de servicio MA5600-T
Frame SPL (slitter)
Deflector de aire
 Las dimensiones del gabinete:
 600 mm x 300 mm x 2200 mm (W x D x H)
Page 7

8. Configuración del Gabinete
•El gabinete esta conformado por una unidad de alimentación y frames de servicio que
pueden ser:
–Sin built-in splitter (SPL)
– Con built-in SPL
Maximum
With SPL Maximum power
Configuration ADSL2+
frame? consumption
subscribers
2 service frames
si + 2 SPL frames
1024 2000 W
No 3 service frames 1536 2800 W
Page 8

9. Gabinete
Empty 100 mm PDU 100 mm
PDU 100 mm Empty 50 mm
Cooling and cabling space
50 mm
Service frame 450 mm
Service frame 450 mm
Cooling and cabling space Sin frame de splitter
100 mm SPL frame 400 mm
(SPL)
Service frame 450 mm Cooling and cabling space
100 mm
Cooling and cabling space Service frame 450 mm
100 mm
Service frame 450 mm
Con frame de splitter
SPL
SPL frame 400 mm
Cooling and cabling space
100 mm
Transmission unit 150 mm Cooling and cabling space
100 mm
Page 9

10. Unidad de Distribución de Poder (PDU)
• Power Distribution Unit.
– Provee 4 entradas de –48 V.
– Provee 8 salidas de -48V
– Provee funciones de monitoreo
Input Terminals
monitoring ports
Output Terminals Output Control Switches
Page 10

11. Estructura del frame
 Frame de servicio :
 Slots 9 & 10: tarjeta de control
principal SCUA;
 Slots 1-8 & 11-18: Tarjeta de servicio,
ADLF, ADIF ,SHDA;
 Slot 19,20: GIU
 Slot 21,22: PRTA
 Slot 0:CITA
 Frame Splitter:
 Slots 1-8 & 11-18: tarjeta Splitter
SPLL/SPLH
 Slots 0,9,10,19: Filler panel
Page 11

12. Estructura del frame
• Equipo instalado con splitter
en subrack diferente.
• Se puede intercalar tarjetas
ADPD splitter en el mismo
subrack.
Page 12

13. SCUA - Main Control Board SCUA
RUN
ALM
ACT
RESET
• Funciones Principales:
CON
ETH
– Configuracion del Equipo, Manejo, Operacion y
Monitoreo.
– Conmutacion L2/L3
– Cambio entre las tarjetas activa y standby SCUK.
• Interfaces Provistas:
– Interfaces de Mantenimiento: ETH y CON
Page 13

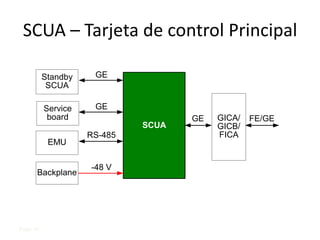

14. SCUA – Tarjeta de control Principal
Standby GE
SCUA
Service GE
board GE GICA/ FE/GE
SCUA GICB/
RS-485 FICA
EMU
-48 V
Backplane
Page 14

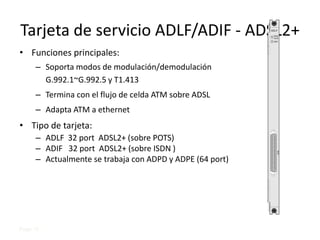

15. Tarjeta de servicio ADLF/ADIF - ADSL2+ ADLF
RUN
ALM
BSY
• Funciones principales:
– Soporta modos de modulación/demodulación
G.992.1~G.992.5 y T1.413
– Termina con el flujo de celda ATM sobre ADSL
– Adapta ATM a ethernet
• Tipo de tarjeta:
– ADLF 32 port ADSL2+ (sobre POTS)
– ADIF 32 port ADSL2+ (sobre ISDN )
ADSL
– Actualmente se trabaja con ADPD y ADPE (64 port)
Page 15

16. Tarjeta de servicio ADLF/ADIF - ADSL2+
POTS+
ADSL2+ ADSL2+
ATU-R SPL
ISDN+
ADSL2+
GE SCUA
ADLF/ADIF
-48 V
Backplane
Page 16

17. PRTA – Tarjeta de Alimentación
• Función pricipal
– Provee alimentación a los frame de
PRTA
PWR48 FUSE_48
servicio y filtra la alimentación. PWR68 FUSE_68
– Monitorea la alimentación
RTN -68V -48V
• Interfaces
– 3V3 power port
Page 17

18. PRTA – Tarjeta de alimentación
-48 V/-68 V PRTA -48 V/-68 V Service
PDU
board
SPI port +5 V
CITA
Page 18

19. GICA, GICB,FICA – Tarjeta de interfaz
ethernet
• Funciones principales:
– Provee puertos de upstream ópticos or eléctricos.
RUN
GICA
ALM
GICB
RUN ALM
• Interfaces: BITS
IN
BITS
OUT
BITS
IN
BITS
OUT
– GICA: 3 puertos ópticos GE. LINK ACT
0
1
LINK ACT
0
1
– GICB: 3 puertos eléctricos FE or GE
2 2
– FICA: 3 puertos ópticos FE RX0
TX0
RX
RX1
TX1
RX2
TX2
Page 19

20. GICA, GICB,FICA – Tarjeta de interfaz ethernet
GE
SCUA
GICA/GICB/ FE/GE IP
FICA network
-48 V
Backplane
Page 20
