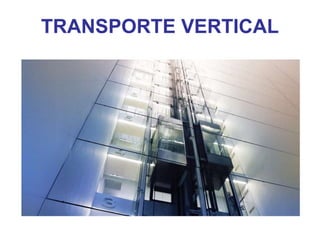

1. TRANSPORTE VERTICAL

2. Breve Historia
» 1853 Presenta Elisha Otis
“Ascensor seguro”.
» 1857 Instala el primer
ascensor con sistema de
frenos en un edificio de
almacenes de 5 pisos
impulsado por un equipo
de vapor alcanzando una
velocidad de 12m/s

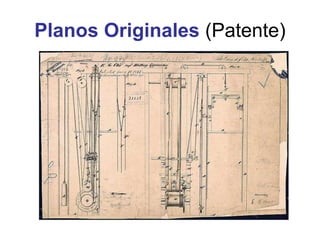

3. Planos Originales (Patente)

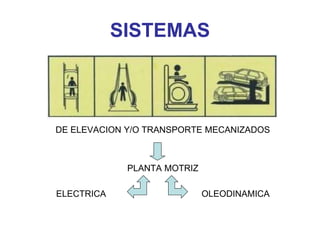

4. SISTEMAS
DE ELEVACION Y/O TRANSPORTE MECANIZADOS
PLANTA MOTRIZ
ELECTRICA OLEODINAMICA

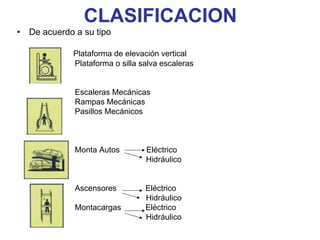

5. CLASIFICACION
• De acuerdo a su tipo
Plataforma de elevación vertical
Plataforma o silla salva escaleras
Escaleras Mecánicas
Rampas Mecánicas
Pasillos Mecánicos
Monta Autos Eléctrico
Hidráulico
Ascensores Eléctrico
Hidráulico
Montacargas Eléctrico
Hidráulico

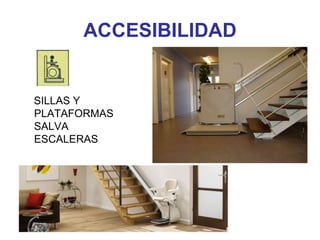

6. ACCESIBILIDAD
SILLAS Y
PLATAFORMAS
SALVA
ESCALERAS

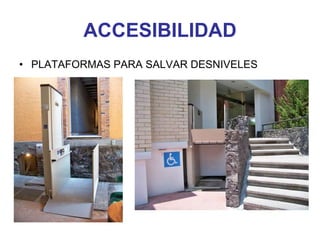

7. ACCESIBILIDAD
• PLATAFORMAS PARA SALVAR DESNIVELES

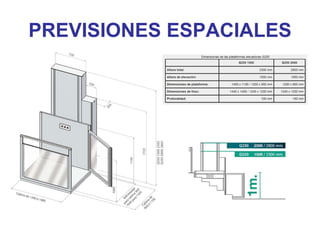

8. PREVISIONES ESPACIALES

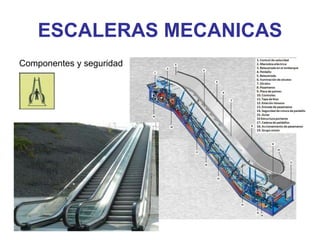

9. ESCALERAS MECANICAS
Componentes y seguridad

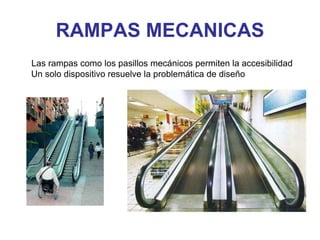

10. RAMPAS MECANICAS
Las rampas como los pasillos mecánicos permiten la accesibilidad
Un solo dispositivo resuelve la problemática de diseño

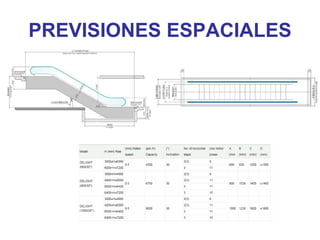

11. PREVISIONES ESPACIALES

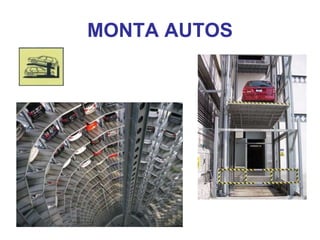

12. MONTA AUTOS

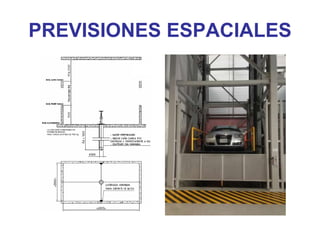

13. PREVISIONES ESPACIALES

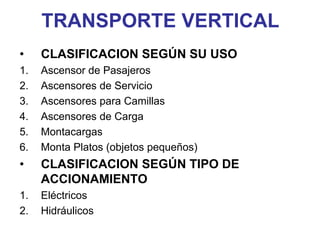

14. TRANSPORTE VERTICAL
• CLASIFICACION SEGÚN SU USO
1. Ascensor de Pasajeros
2. Ascensores de Servicio
3. Ascensores para Camillas
4. Ascensores de Carga
5. Montacargas
6. Monta Platos (objetos pequeños)
• CLASIFICACION SEGÚN TIPO DE
ACCIONAMIENTO
1. Eléctricos
2. Hidráulicos

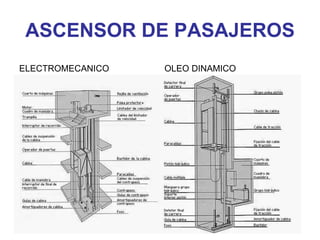

15. ASCENSOR DE PASAJEROS
ELECTROMECANICO OLEO DINAMICO

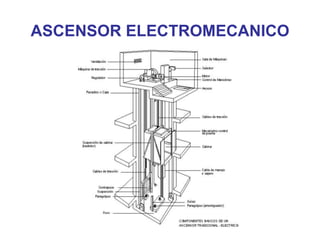

16. ASCENSOR ELECTROMECANICO

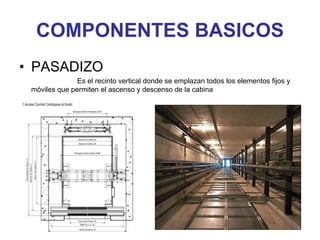

17. COMPONENTES BASICOS
• PASADIZO
Es el recinto vertical donde se emplazan todos los elementos fijos y
móviles que permiten el ascenso y descenso de la cabina

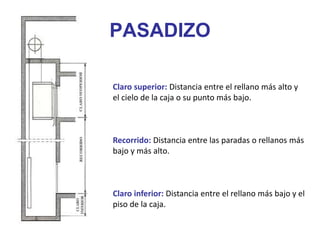

18. PASADIZO
Claro superior: Distancia entre el rellano más alto y
el cielo de la caja o su punto más bajo.
Recorrido: Distancia entre las paradas o rellanos más
bajo y más alto.
Claro inferior: Distancia entre el rellano más bajo y el
piso de la caja.

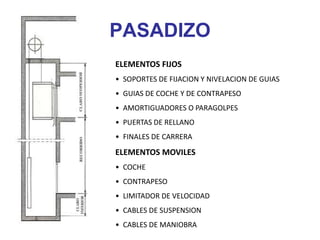

19. PASADIZO
ELEMENTOS FIJOS
• SOPORTES DE FIJACION Y NIVELACION DE GUIAS
• GUIAS DE COCHE Y DE CONTRAPESO
• AMORTIGUADORES O PARAGOLPES
• PUERTAS DE RELLANO
• FINALES DE CARRERA
ELEMENTOS MOVILES
• COCHE
• CONTRAPESO
• LIMITADOR DE VELOCIDAD
• CABLES DE SUSPENSION
• CABLES DE MANIOBRA

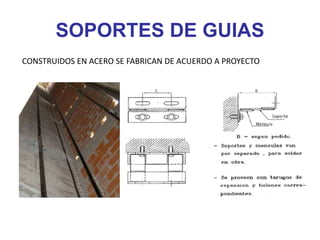

20. SOPORTES DE GUIAS
CONSTRUIDOS EN ACERO SE FABRICAN DE ACUERDO A PROYECTO

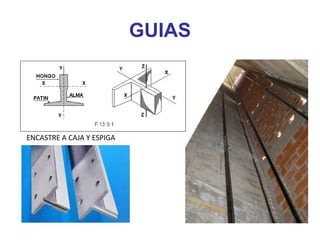

21. GUIAS
ENCASTRE A CAJA Y ESPIGA

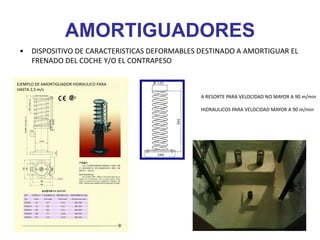

22. AMORTIGUADORES
• DISPOSITIVO DE CARACTERISTICAS DEFORMABLES DESTINADO A AMORTIGUAR EL
FRENADO DEL COCHE Y/O EL CONTRAPESO
A RESORTE PARA VELOCIDAD NO MAYOR A 90 m/min
HIDRAULICOS PARA VELOCIDAD MAYOR A 90 m/min
EJEMPLO DE AMORTIGUADOR HIDRAULICO PARA
HASTA 2,5 m/s

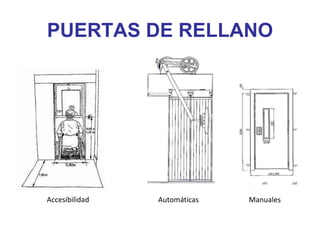

23. PUERTAS DE RELLANO
Accesibilidad Automáticas Manuales

24. PUERTAS DE RELLANO
Manuales Automáticas

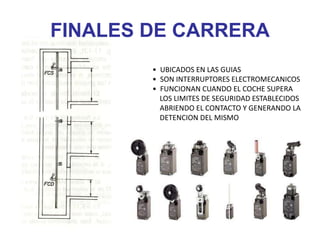

25. FINALES DE CARRERA
• UBICADOS EN LAS GUIAS
• SON INTERRUPTORES ELECTROMECANICOS
• FUNCIONAN CUANDO EL COCHE SUPERA
LOS LIMITES DE SEGURIDAD ESTABLECIDOS
ABRIENDO EL CONTACTO Y GENERANDO LA
DETENCION DEL MISMO

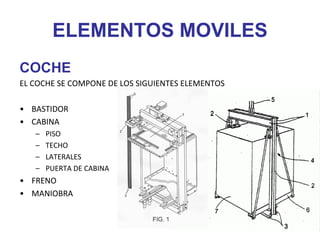

26. ELEMENTOS MOVILES
COCHE
EL COCHE SE COMPONE DE LOS SIGUIENTES ELEMENTOS
• BASTIDOR
• CABINA
– PISO
– TECHO
– LATERALES
– PUERTA DE CABINA
• FRENO
• MANIOBRA

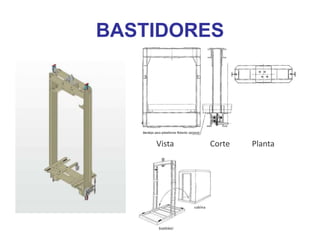

27. BASTIDORES
Vista Corte Planta

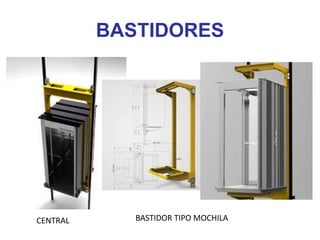

28. BASTIDORES
CENTRAL BASTIDOR TIPO MOCHILA

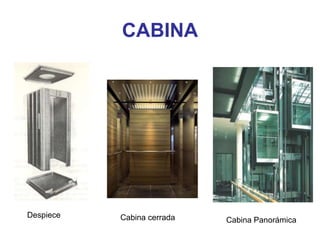

29. CABINA
Despiece Cabina cerrada Cabina Panorámica

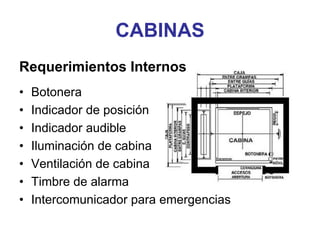

30. CABINAS
Requerimientos Internos
• Botonera
• Indicador de posición
• Indicador audible
• Iluminación de cabina
• Ventilación de cabina
• Timbre de alarma
• Intercomunicador para emergencias

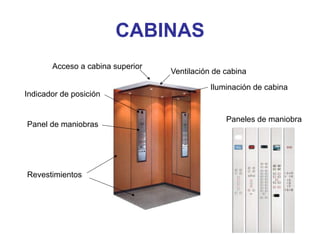

31. CABINAS
Iluminación de cabina
Revestimientos
Paneles de maniobra
Indicador de posición
Ventilación de cabina
Panel de maniobras
Acceso a cabina superior

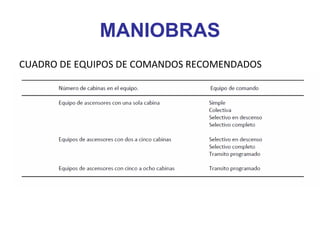

32. MANIOBRAS
CUADRO DE EQUIPOS DE COMANDOS RECOMENDADOS

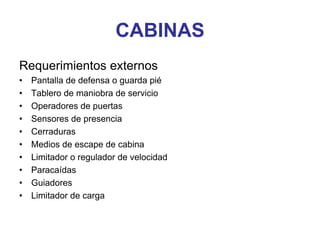

33. CABINAS
Requerimientos externos
• Pantalla de defensa o guarda pié
• Tablero de maniobra de servicio
• Operadores de puertas
• Sensores de presencia
• Cerraduras
• Medios de escape de cabina
• Limitador o regulador de velocidad
• Paracaídas
• Guiadores
• Limitador de carga

34. • Pantalla de defensa o guarda pié
Defensa ubicada debajo del umbral de la cabina
• Tablero de maniobra de servicio
Se ubican sobre la cabina, permiten efectuar
maniobras desde el exterior de la cabina para
operaciones de mantenimiento
REQUERIMIENTOS EXTERNOS
GUARDA PIE

35. REQUERIMIENTOS EXTERNOS
OPERADORES DE PUERTAS
ABERTURA BILATERAL ABERTURA LATERAL

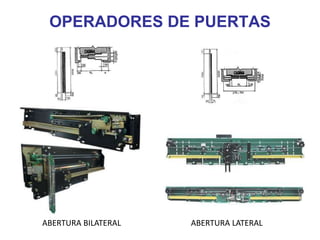

36. OPERADORES DE PUERTAS
ABERTURA BILATERAL ABERTURA LATERAL

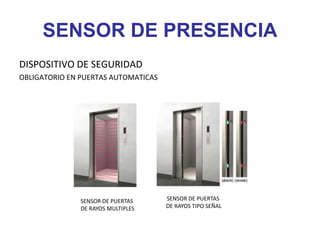

37. SENSOR DE PRESENCIA
DISPOSITIVO DE SEGURIDAD
OBLIGATORIO EN PUERTAS AUTOMATICAS
SENSOR DE PUERTAS
DE RAYOS MULTIPLES
SENSOR DE PUERTAS
DE RAYOS TIPO SEÑAL

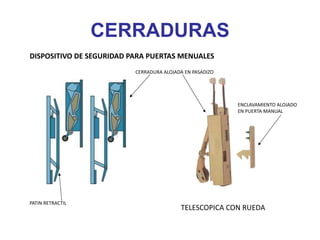

38. CERRADURAS
TELESCOPICA CON RUEDA
CERRADURA ALOJADA EN PASADIZO
ENCLAVAMIENTO ALOJADO
EN PUERTA MANUAL
PATIN RETRACTIL
DISPOSITIVO DE SEGURIDAD PARA PUERTAS MENUALES

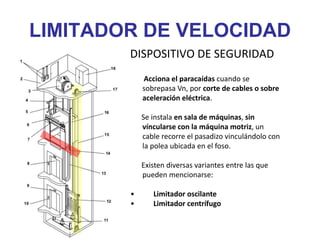

39. LIMITADOR DE VELOCIDAD
DISPOSITIVO DE SEGURIDAD
Acciona el paracaídas cuando se
sobrepasa Vn, por corte de cables o sobre
aceleración eléctrica.
Se instala en sala de máquinas, sin
víncularse con la máquina motriz, un
cable recorre el pasadizo vinculándolo con
la polea ubicada en el foso.
Existen diversas variantes entre las que
pueden mencionarse:
• Limitador oscilante
• Limitador centrífugo

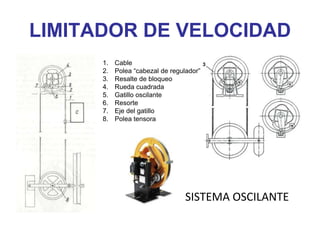

40. LIMITADOR DE VELOCIDAD
1. Cable
2. Polea “cabezal de regulador”
3. Resalte de bloqueo
4. Rueda cuadrada
5. Gatillo oscilante
6. Resorte
7. Eje del gatillo
8. Polea tensora
SISTEMA OSCILANTE

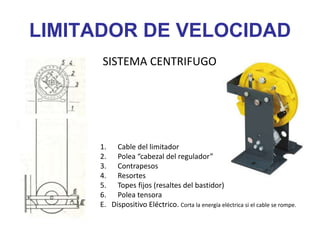

41. LIMITADOR DE VELOCIDAD
1. Cable del limitador
2. Polea “cabezal del regulador”
3. Contrapesos
4. Resortes
5. Topes fijos (resaltes del bastidor)
6. Polea tensora
E. Dispositivo Eléctrico. Corta la energía eléctrica si el cable se rompe.
SISTEMA CENTRIFUGO

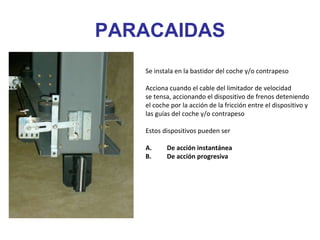

42. PARACAIDAS
Se instala en la bastidor del coche y/o contrapeso
Acciona cuando el cable del limitador de velocidad
se tensa, accionando el dispositivo de frenos deteniendo
el coche por la acción de la fricción entre el dispositivo y
las guías del coche y/o contrapeso
Estos dispositivos pueden ser
A. De acción instantánea
B. De acción progresiva

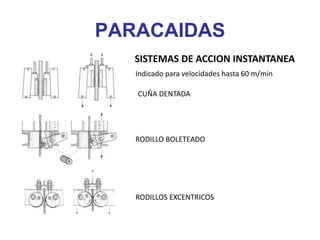

43. PARACAIDAS
SISTEMAS DE ACCION INSTANTANEA
CUÑA DENTADA
RODILLO BOLETEADO
RODILLOS EXCENTRICOS
Indicado para velocidades hasta 60 m/min

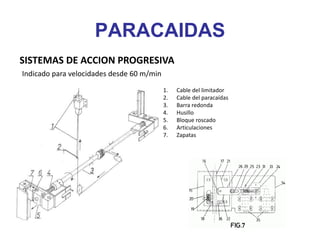

44. PARACAIDAS
SISTEMAS DE ACCION PROGRESIVA
Indicado para velocidades desde 60 m/min
1. Cable del limitador
2. Cable del paracaídas
3. Barra redonda
4. Husillo
5. Bloque roscado
6. Articulaciones
7. Zapatas

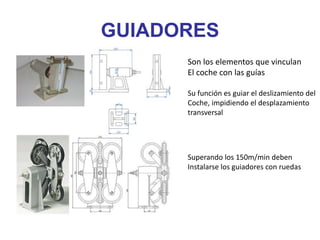

45. GUIADORES
Son los elementos que vinculan
El coche con las guías
Su función es guiar el deslizamiento del
Coche, impidiendo el desplazamiento
transversal
Superando los 150m/min deben
Instalarse los guiadores con ruedas

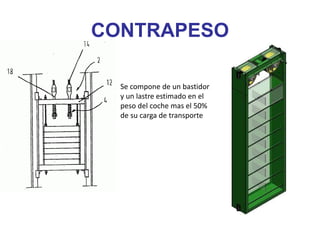

46. CONTRAPESO
Se compone de un bastidor
y un lastre estimado en el
peso del coche mas el 50%
de su carga de transporte

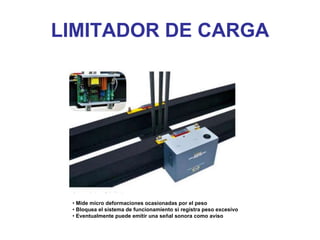

47. LIMITADOR DE CARGA
• Mide micro deformaciones ocasionadas por el peso
• Bloquea el sistema de funcionamiento si registra peso excesivo
• Eventualmente puede emitir una señal sonora como aviso

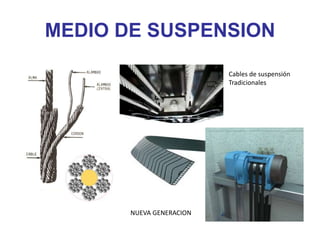

48. MEDIO DE SUSPENSION
NUEVA GENERACION
Cables de suspensión
Tradicionales

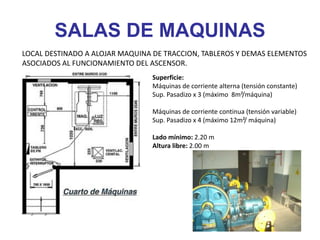

49. SALAS DE MAQUINAS
Superficie:
Máquinas de corriente alterna (tensión constante)
Sup. Pasadizo x 3 (máximo 8m²/máquina)
Máquinas de corriente continua (tensión variable)
Sup. Pasadizo x 4 (máximo 12m²/ máquina)
Lado mínimo: 2.20 m
Altura libre: 2.00 m
LOCAL DESTINADO A ALOJAR MAQUINA DE TRACCION, TABLEROS Y DEMAS ELEMENTOS
ASOCIADOS AL FUNCIONAMIENTO DEL ASCENSOR.

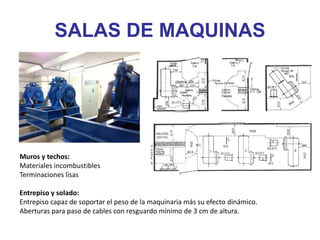

50. Muros y techos:
Materiales incombustibles
Terminaciones lisas
Entrepiso y solado:
Entrepiso capaz de soportar el peso de la maquinaria más su efecto dinámico.
Aberturas para paso de cables con resguardo mínimo de 3 cm de altura.
SALAS DE MAQUINAS

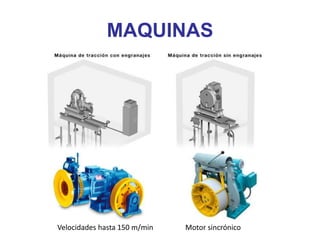

51. MAQUINAS
Motor sincrónicoVelocidades hasta 150 m/min

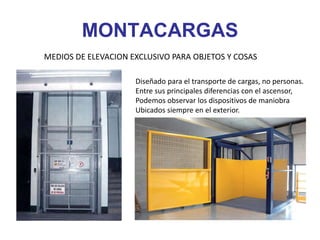

52. MONTACARGAS
MEDIOS DE ELEVACION EXCLUSIVO PARA OBJETOS Y COSAS
Diseñado para el transporte de cargas, no personas.
Entre sus principales diferencias con el ascensor,
Podemos observar los dispositivos de maniobra
Ubicados siempre en el exterior.

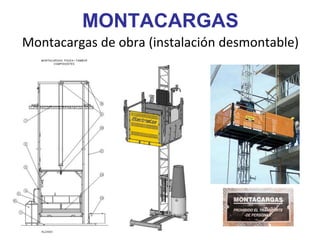

53. MONTACARGAS
Montacargas de obra (instalación desmontable)

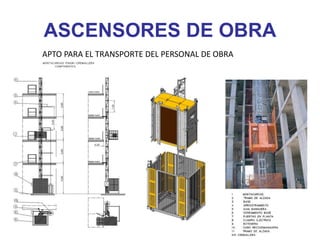

54. ASCENSORES DE OBRA
APTO PARA EL TRANSPORTE DEL PERSONAL DE OBRA

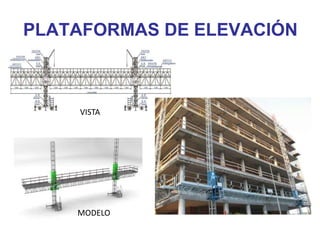

55. PLATAFORMAS DE ELEVACIÓN
VISTA
MODELO

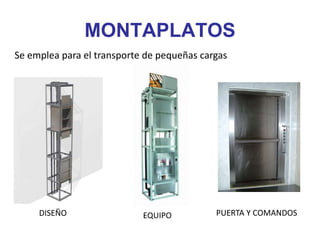

56. MONTAPLATOS
DISEÑO PUERTA Y COMANDOSEQUIPO
Se emplea para el transporte de pequeñas cargas

57. CALCULOS
1. CANTIDAD DE PERSONAS DEL EDIFICIO
POBLACION

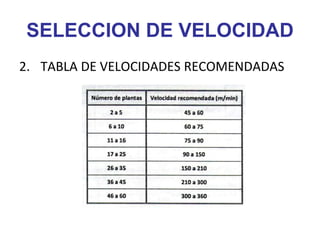

58. SELECCION DE VELOCIDAD
2. TABLA DE VELOCIDADES RECOMENDADAS

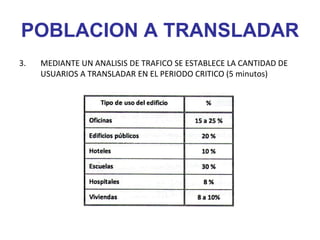

59. POBLACION A TRANSLADAR
3. MEDIANTE UN ANALISIS DE TRAFICO SE ESTABLECE LA CANTIDAD DE
USUARIOS A TRANSLADAR EN EL PERIODO CRITICO (5 minutos)

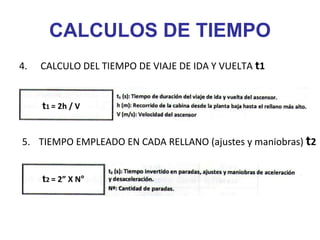

60. CALCULOS DE TIEMPO
4. CALCULO DEL TIEMPO DE VIAJE DE IDA Y VUELTA t1
5. TIEMPO EMPLEADO EN CADA RELLANO (ajustes y maniobras) t2
t2 = 2” X N°
t1 = 2h / V

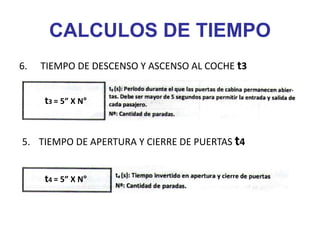

61. CALCULOS DE TIEMPO
6. TIEMPO DE DESCENSO Y ASCENSO AL COCHE t3
5. TIEMPO DE APERTURA Y CIERRE DE PUERTAS t4
t3 = 5” X N°
t4 = 5” X N°

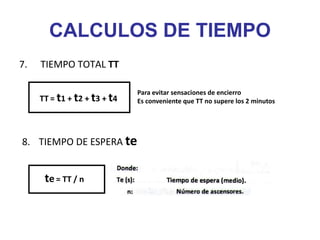

62. CALCULOS DE TIEMPO
7. TIEMPO TOTAL TT
8. TIEMPO DE ESPERA te
TT = t1 + t2 + t3 + t4
te = TT / n
Para evitar sensaciones de encierro
Es conveniente que TT no supere los 2 minutos

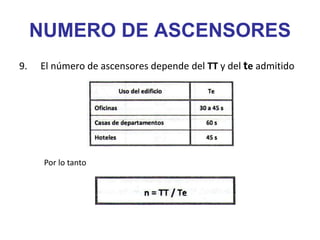

63. NUMERO DE ASCENSORES
9. El número de ascensores depende del TT y del te admitido
Por lo tanto

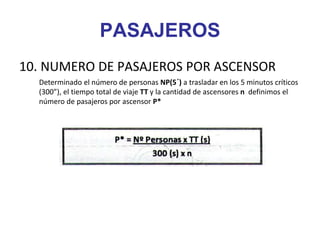

64. PASAJEROS
10. NUMERO DE PASAJEROS POR ASCENSOR
Determinado el número de personas NP(5´) a trasladar en los 5 minutos críticos
(300”), el tiempo total de viaje TT y la cantidad de ascensores n definimos el
número de pasajeros por ascensor P*

65. CABINAS
Predimensionado de superficie de cabina
y capacidades de carga
• Primeras 4 personas 1,00m2.
• Más 0,20 m2/persona que exceda de 4.
Altura mínima interior: 2,10 m.
Capacidad de carga: 75 kg/persona.

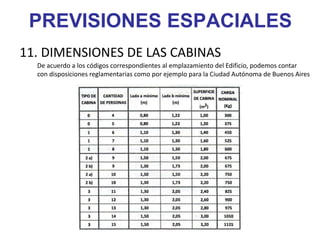

66. PREVISIONES ESPACIALES
11. DIMENSIONES DE LAS CABINAS
De acuerdo a los códigos correspondientes al emplazamiento del Edificio, podemos contar
con disposiciones reglamentarias como por ejemplo para la Ciudad Autónoma de Buenos Aires

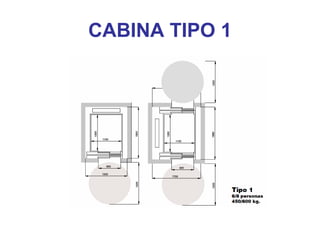

67. CABINA TIPO 1

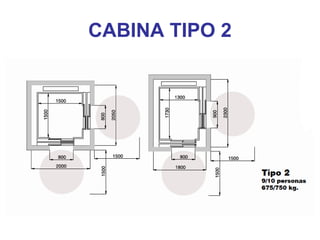

68. CABINA TIPO 2

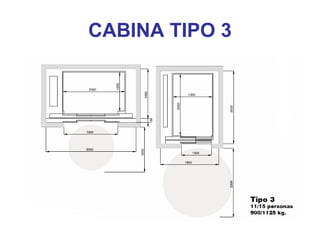

69. CABINA TIPO 3

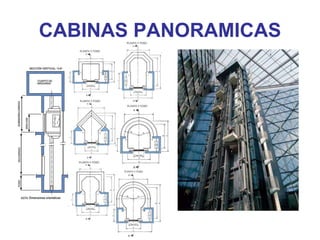

70. CABINAS PANORAMICAS

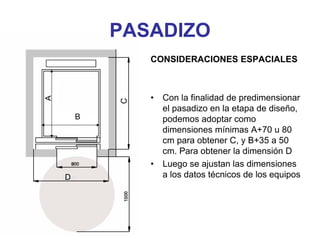

71. PASADIZO
CONSIDERACIONES ESPACIALES
• Con la finalidad de predimensionar
el pasadizo en la etapa de diseño,
podemos adoptar como
dimensiones mínimas A+70 u 80
cm para obtener C, y B+35 a 50
cm. Para obtener la dimensión D
• Luego se ajustan las dimensiones
a los datos técnicos de los equipos
A
B
C
D

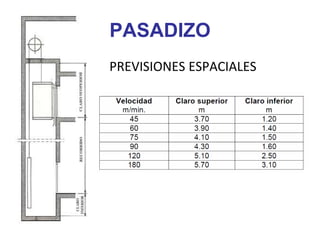

72. PASADIZO
PREVISIONES ESPACIALES

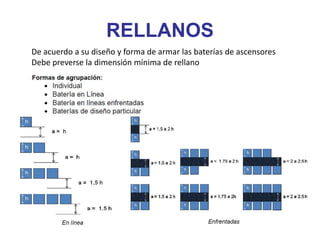

73. RELLANOS
De acuerdo a su diseño y forma de armar las baterías de ascensores
Debe preverse la dimensión mínima de rellano

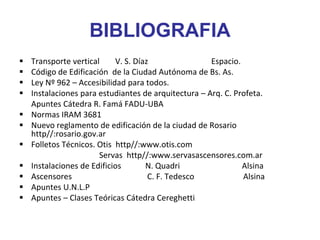

74. BIBLIOGRAFIA
 Transporte vertical V. S. Díaz Espacio.
 Código de Edificación de la Ciudad Autónoma de Bs. As.
 Ley Nº 962 – Accesibilidad para todos.
 Instalaciones para estudiantes de arquitectura – Arq. C. Profeta.
Apuntes Cátedra R. Famá FADU-UBA
 Normas IRAM 3681
 Nuevo reglamento de edificación de la ciudad de Rosario
http//:rosario.gov.ar
 Folletos Técnicos. Otis http//:www.otis.com
Servas http//:www.servasascensores.com.ar
 Instalaciones de Edificios N. Quadri Alsina
 Ascensores C. F. Tedesco Alsina
 Apuntes U.N.L.P
 Apuntes – Clases Teóricas Cátedra Cereghetti
