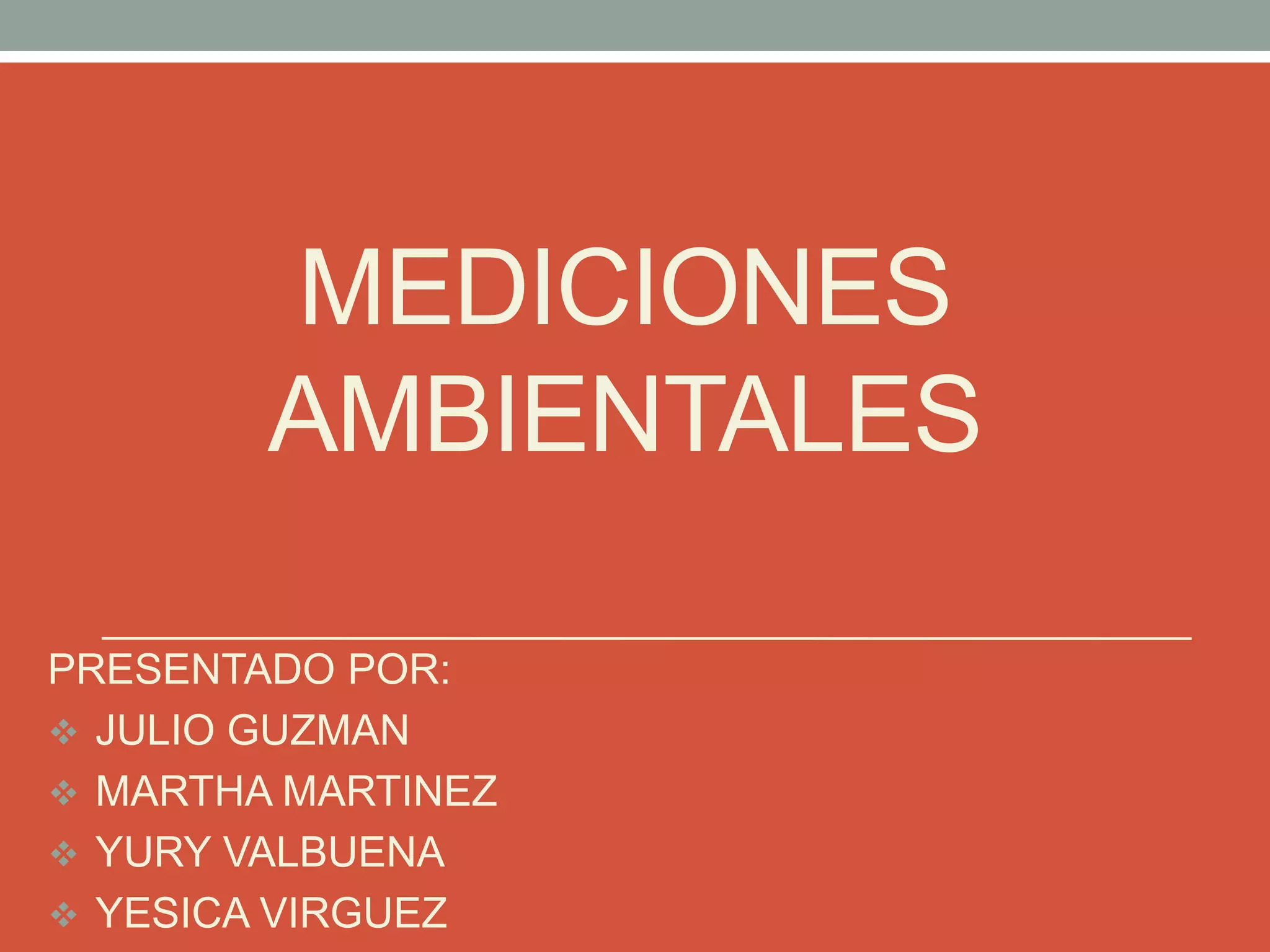

1. MEDICIONES
AMBIENTALES
PRESENTADO POR:
 JULIO GUZMAN
 MARTHA MARTINEZ
 YURY VALBUENA
 YESICA VIRGUEZ

2. AMBIENTE CON
SOBRECARGA
TERMICA

3. • Se entiende por estrés térmico la presión que se ejerce
sobre la persona cuando esta expuesta a temperaturas
extremas y que la igualdad de valores de
temperatura, humedad y velocidad del aire(incomodidad)
presenta para cada persona una respuesta distinta
dependiendo de la susceptibilidad del individuo y de su
aclimatación.
• También intervienen agravando la situación, factores
personales como el sobrepeso, la mala forma física, el
estado de salud, la falta de aclimatación.
• ACLIMATACION: Disminución del coste fisiológico que
implica una determinada exposición cuando esta se repite
varios días sucesivos.

4. Reacción del cuerpo humano al estrés
térmico por bajas temperaturas
• El cuerpo humano es de sangre caliente, reacciona
cuando se le somete a un ambiente de frio intenso….
• Produciendo la hipotermia una contracción de los vasos
sanguíneos de la piel con el fin de evitar la perdida de
temperatura basal.
Si bien el problema del estrés térmico en general resulta
complejo por la variedad de factores que intervienen en el
mismo.(temperatura del aire y Velocidad del viento)

5. • En el cuadro se incluyen los limites máximos diarios de
exposición al frio en los que se tiene en cuenta
exclusivamente el nivel térmico, expuesto por González
pino y mari Sagarra en «Técnicas de prevención en
seguridad e higiene del trabajo a bordo»

7. REACCIÓN DEL CUERPO
HUMANO AL ESTRÉS
TÉRMICO POR CALOR

8. • La reacción de la persona ante un ambiente térmico no
presenta una respuesta homogénea en todos los casos.
• El aumento de la temperatura del ambiente también provoca el
aumento de la temperatura corporal de las personas y perdida
de (agua, sodio, potasio,etc)
• De acuerdo con lo expuesto, en el presente cuadro se señala
los efectos patológicos mas frecuentes producidos por el calor.

9. DETERMINACION DEL RIESGO DE
ESTRÉS TERMICO
• Se empezara por señalar los factores que determinan el
ambiente térmico y, como consecuencia, los causantes del
confort o incomodidad:
• Temperatura del aire (temperatura seca)
• Humedad del aire
• Temperatura radiante
• Velocidad del aire
• Cada uno de estos factores debe ser medido para poder
evaluar el ambiente térmico.
• La temperatura seca se mide normalmente con termómetros
ordinarios
• La humedad se mide con el psicrómetro
• La humedad radiante se determina utilizando un termómetro
de globo.

10. • METODO WBGT:
• Este método de evaluación, se puede considerar incluido
entre los métodos instrumentales. Puede valorar la
exposición al calor durante largos periodos de jornada laboral
a partir del índice WBGT, cuyos valore adopta la ACGIH
como valores tlv para el estrés térmico, por su rapidez y
sencillez al no precisar de los valores de la velocidad del aire.
Para su determinación, se utiliza el equipo
representado en la figura y compuesto por
un soporte con los Siguientes elementos:
• Termómetro seco, para determinar
la temperatura seca(TS)
• Termómetro húmedo, para determinar
la temperatura húmeda (TH)
• Termómetro de globo, para determinar
• La temperatura de globo (TG)

11. METODO DE INDICE DE
TEMPERATURA EFECTIVA
• Esta basado como método fisiológico con el estudio de
las respuestas con grandes colectividades de personas
que debidamente llevadas por un diagrama psicromotico
modificado, nos permite la determinación del índice de
temperatura efectiva resultante que mide el control
ambiental.
• Para determinar esta temperatura efectiva, que nos
permita evaluar el confort, se recurre al diagrama
psicrometrico obtenido, en el que se ingresan los datos
de:
• Temperatura seca del aire
• Humedad del aire
• Velocidad del aire en el ambiente

12. METODO DEL INDICE DE TENCION
TERMICA
• Este método se basa en el intercambio térmico entre el cuerpo humano y el
medio ambiente, de acuerdo con la siguiente expresión
A=M - ( R+C+E)
SIENDO acumulación = produccion – perdida
• A= ACUMULACION DE CALOR EN EL CUERPO
• M= CALOR PRODUCIODO POR EL METABOLISMO
• R= CALOR INTERCAMBIADO AL AMBIENTE POR RADIACION
• C= CALOR INTERCAMBIADO AL AMBIENTE POR CONVECCION
• E= CALOR PRODUCIODO POR EVAPORACION
• los valores de m Y E son siempre positivos. Mientras los de R y C pueden ser
+o- ya que de acuerdo con las condiciones ambientales al cuerpo que ganara o
cederá calor.
De acuerdo lo expuesto, en el calor de evaporación del sudor o calor a evacuar
en Kcal/h. ( Ereq) necesario para conseguir el equilibrio será :
• Ereq = M+ R + C

13. SISTEMAS DE CONTROL
• Una vez conocidos los efectos del estrés térmico sobre el
individuo y la evaluación del riesgo térmico, se indicaran
algunas técnicas de corrección y control del mismo.
• Si se tiene en cuenta que las aportaciones térmicas del
ambiente pueden proceder del exterior (calor solar)o del
interior de la fabrica o local, proviene del alguna fuente de
calor inserta en el proceso de fabricación, se comprenderá
que los sistemas de corrección y control del ambiente
deberán ir encaminados, en primer lugar a actuar sobre las
fuentes de calor, para continuar con estudios de
acondicionamiento de aire y actuaciones sobre el
individuo, recurriendo en ultimo lugar, (si no se ha pedido
lograr un ambiente térmico permisible) a los medios de
protección individual.

14. En el siguiente cuadro se señala las diferentes
formas de actuación contra el estrés térmico.

16. Por ultimo, vale la pena destacar que cuando no es posible
resolver el problema higiénico de estrés térmico , debe recurrir
a la protección individual .
Generalmente, en los casos de proximidades a focos de
elevadas temperaturas, se utilizan trajes especiales contra la
calor, que si bien son fáciles de colocar, resultan incómodos
, muy voluminosos y dificultan el movimiento . estos trajes
deben cumplir con las siguientes condiciones
- Ser ininflamables
- Impedir la entrada de calor ambiental
- Eliminar el calor que penetra a través del traje y del
producido por el cuerpo

17. • la inflamabilidad de los tejidos se determina mediante
diferentes ensayos tendientes a determinar características
como: superficie destruida por combustión, por ejemplo
tiempo de inflamación, velocidad media de combustión
, fusión de tejido , presencia de humos y gases ,existencia
de puntos incandescentes , etc.
Para impedir la entrada de calor ambiental ,se emplean
tejidos iluminizados , para reflejar el calor radiante , elemento
interior aislante para impedir la conductividad térmica, de
forma que permita además la evaporación del sudor.
Existen también trajes dotados de ventilación interior
utilizados en el ejercito y la aviación y, con menos
frecuencia, con circulación del liquido .

18. MATERIAL PARTICULADO
• Toda partícula sólida de cualquier tamaño, naturaleza u
origen, suspendida o capaz de mantenerse suspendida
en el aire y los humos, que son compuestos particulados
extremadamente pequeños menor a un micrómetro
(<1um), que se producen en los diferentes procesos.

19. • La determinación de material particulado se inicia con la
evaluación del material suspendido en el ambiente laboral
del trabajador. Para evaluar las exposiciones a polvo, se
determina primero la composición del que permanece
suspendido en el aire que respira el trabajador.
MEDICIONES

20. EQUIPOS DE MEDICIÓN
• Bombas de muestre o personal PM-10 HI vol
• Manual Calibrador digital PM-2.5 HI VOL
• Filtros en Celulosa, PVC, PTFE
• carbón activado Continuo Para TSP, PM-10 y PM-2.5
Automático

21. • BOMBA GILIAN MODELO GIL AIR 5
• Bomba personal de control de flujo constante.
Indicadores de falla de flujo y de prueba. Vista facil
de filtro externo. resion constante (multiflujo) para
muestreos desde 1-750 cc/min.

22. • CALIBRADOR GILIAN DE FLUJO PRIMARIO
GILIBRATOR 2
• Calibrador para bombas de muestreo de flujo
primario. Facil de operar. Portatil con bateria o
adaptador de corriente. Realiza promedio de lecturas
automaticamente. Interface con PC.

23. • BOMBA GILIAN MODELO GIL AIR Bomba de
muestreo para material partículado. Vista facil de
filtro Externo permite a una inspección inmediata
visual de la condición del filtro. El modelo
programable provee retraso de inicio de hasta 9999
minutos, Opcional modulos de flujo bajo: modulo de
flujo bajo para muestreos desde 5-500
cc/min. Modulo de Presion constante (multiflujo)
para muestreos desde 1-750 cc/min.

24. • BOMBA GILIAN MODELO GIL AIR 5
• Bomba personal de control de flujo constante.
Indicadores de falla de flujo y de prueba. Vista facil
de filtro externo. resion constante (multiflujo) para
muestreos desde 1-750 cc/min.

25. BOMBAS DE MUESTREO Y CALIBRADORES DE FLUJO
PARA GASES Y MATERIAL PARTICULADO
• BOMBA GILIAN MODELO 5000
• Bomba de muestreo para material partículado. Pantalla
grande donde se muestra continuamente el flujo en
tiempo real, el tiempo total de la muestra y el
volumen, Certificado intrínsecamente seguro en uso de
ambientes explosivos.

26. Muestreadores de Chimeneas
• Muestreador de Chimenas Isocinético para Material Particulado
• Cumple con las más exigentes normas de calidad y estándares de
medición como los exigidos por US-EPA para la determinación de
material particulado en fuentes fijas por medio del método 5. Sus
componentes básicos son: Unidad de control, bomba de
succión, cordón umbilical, módulo de muestreo (Caja Caliente y Fría) y
sonda de succión.

27. Muestreador de Lluvia Ácida
• Para colectar muestra de precipitación y posterior análisis
en laboratorio para determinación de Ph , Iones y
Conductividad.

28. Impactadores de Cascada para Ambientes Microbiológicos (Viable y
No - Viable)
• Estos instrumentos usan un método basado en la retención de
microorganismos libres o de microorganismos aerotransportados, adheridos
a partículas de polvo, en placas conteniendo medios de cultivo. Es decir un
volumen de aire es forzado a pasar a través de 6 niveles u 8 en los que se
encuentran placas con medio de cultivo.
• La velocidad del aire aumenta de nivel consiguiéndose una separación por
tamaño de partícula.

29. Monitor Ambiental de Partículas Continuo
para TSP, PM-10 y PM-2.5 Automático
• El BAM-1020, automáticamente mide y graba las
concentraciones de material particulado PM-10, TSP y
PM2.5 para estudios de calidad del aire.

30. Muestreador de Partículas PM-2.5 - Hi-Vol. Manual
• Permite monitorear partículas menores o iguales a 2.5 micras. No requiere
procedimientos extras para el pesaje de los filtros.
• El flujo es medido y controlado con una garganta venturi. Determina la rata
de flujo directamente en m3/min, unidades requeridas por la EPA para
reportes de datos de PM2.5.

31. Muestre ador de Partículas PM-10 - Hi-Vol. Manual
• Muestreador de partículas de alto volumen PM-10 en el aire
ambiente, 110 V / 60/ Hz.
Las partículas son clasificadas por medio de un separador
Aerodinámico y después son colectadas en un filtro de Cuarzo para su
cuantificación y análisis.
• Incluye cabezote de entrada, carcaza en aluminio anodizado para
exteriores, conjunto de motor completo, soporte de filtro de 8" x 10 " en
acero inoxidable, controlador de flujo masico ó
volumétrico, horómetro, timer mecánico ó digital, registrador de flujo
con carta ó manómetro tipo Well y conexiones eléctricas.

32. UNIDADES DE MEDIDA
• Concentración en masa de material particulado en
suspensión
• Miligramo por metro cúbico mg/m3
• Microgramo por metro cúbico μg/m3
• Nanogramo por metro cúbico ng/m3

33. VALORES LÍMITES PERMISIBLE
• Las normas que se tienen en cuenta para la realización
de las evaluaciones son los TLV's de la ACGIH, versión
2009
• los valores TWA corregidos para la jornada laboral de 48
horas semanales. F.C.: (40/HS) * ((168-HS)/128) En
donde HS son horas / semana, de nuestra jornada laboral
(48) y 128 son las horas de descanso de la jornada
norteamericana (168 horas / semana - 40 horas
laborables / semana).

34. EFECTOS EN LA SALUD
• El material particulado es el responsable de
enfermedades como la irritación, la inflamación alveolar y
hasta de enfermedades cardiovasculares es
cancerígeno, con efectos mutagénicos comprobados en
células y tejidos.
• Uno de los principales efectos para el hombre y que
puede ser la más frecuente por exposición laboral a los
polvos y humos, es la Neumoconiosis.

35. MEDIDAS DE CONTROL
• Sería conveniente separarlos por el orden ideal de
control: fuente, medio, receptor. Extracción Local
Ventilación general con dilución Recirculación de aire
Control de humedad Protección respiratoria
CONTROLES
