Introducción
(1) NATIONAL SAFETY COUNCIL
Los trabajos realizados a partir de 1.80 mts. de altura Manual de Prevención de Accidentes para
se convierten en una actividad riesgosa, más aun Operaciones Industriales
cuando no se adoptan las medidas preventivas Madrid. Ed. MAPFRE S.A., 1977
necesarias. Actualmente los trabajos en guindolas se
han convertido en una de las actividades más comunes (2) O.I.T. Enciclopedia de Salud y Seguridad en el
en la actividad constructiva, por las características de Trabajo. Vol. 1.
los diseños y acabados que exigen. Madrid. Centro de Publicaciones. Mº de Trabajo y
Seguridad Social. 1989
Objetivo: Unificar conceptos y criterios técnicos en
materia de seguridad, con relación a trabajos en (3) TRADE & TECHNICAL PRESS LTD.
Andamios Colgantes en el sector construcción y Handbook of Industrial Safety and Health
actividades de mantenimiento. Mordem, Surrey, England.1980
Definición (4) DIEGO ANDREONI La seguridad en la
construcción de edificios
Andamios Colgantes: Técnicamente es una Roma. E.N.P.I. 1967
construcción auxiliar, suspendida de cables o sogas,
que se desplaza verticalmente por las fachadas (5) O.I.T.
mediante mecanismos de elevación y descenso Convenios y Recomendaciones Internacionales del
manual o eléctrico. Trabajo
Prescripciones de seguridad (edificación), 1919-1984.
Ginebra, 1985
Reglamento de la Seguridad, Salud e Higiene en la
Construcción.
Figura 1. Esquema de funcionamiento del pescante.

3. • Obligación: Protección obligatoria de la cabeza;
protección obligatoria de las manos; protección
obligatoria de los pies; protección individual
obligatoria contra caídas de altura.
• Advertencia: Caídas a distinto nivel; peligro de
tropezar; contacto eléctrico; otros peligros.
Figura 2. Esquema del conjunto de un andamio colgado
móvil vista frontal

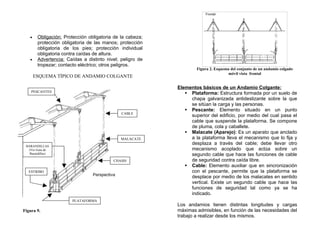

ESQUEMA TÍPICO DE ANDAMIO COLGANTE
Elementos básicos de un Andamio Colgante:
PESCANTES  Plataforma: Estructura formada por un suelo de
chapa galvanizada antideslizante sobre la que
se sitúan la carga y las personas.
 Pescante: Elemento situado en un punto
CABLE
superior del edificio, por medio del cual pasa el
cable que suspende la plataforma. Se compone
de pluma, cola y caballete.
 Malacate (Aparejo): Es un aparato que anclado
MALACATE a la plataforma lleva el mecanismo que lo fija y
BARANDILLAS
desplaza a través del cable; debe llevar otro
(Ver Guía de mecanismo acoplado que actúa sobre un
Barandillas) segundo cable que hace las funciones de cable
CHASIS de seguridad contra caída libre.
 Cable: Elemento auxiliar que en sincronización
ESTRIBO con el pescante, permite que la plataforma se
desplace por medio de los malacates en sentido
vertical. Existe un segundo cable que hace las
funciones de seguridad tal como ya se ha
indicado.
PLATAFORMA
Los andamios tienen distintas longitudes y cargas
Figura 9. máximas admisibles, en función de las necesidades del
trabajo a realizar desde los mismos.

4. Peligros y sus causas de trabajo y deje libre el suelo de herramientas, cables,
materiales, etc. utilizados para realizar su trabajo; para
El montaje o utilización del andamio colgado móvil ello es conveniente disponer de cajas o bolsas para
lleva adosado una serie de peligros que, junto con las depositar los útiles necesarios para realizar su trabajo.
causas asociadas, se describen a continuación: En cualquier caso una vez finalizada la jornada laboral,
se debe dejar libre de obstáculos todas las plataformas
Basculamiento o caída de la plataforma de trabajo: de trabajo.
Puede ser debido a sobrecarga estática (materiales – Permanentemente se deben revisar las condiciones de
herramientas) o dinámica (el trabajador), inestabilidad orden y limpieza de los andamios colgantes por parte
del dispositivo de amarre (estribos), resistencia de los responsables de los mismos.
insuficiente de los elementos de suspensión (pescante,
malacate y cable), maniobras inseguras, Equipos de protección individual
mantenimiento inadecuado del equipo y fallo del
dispositivo anticaídas (dentro del malacate). La prevención de varios peligros relacionados, se
puede conseguir utilizando los siguientes equipos de
Rotura de la plataforma: protección individual: casco de seguridad, botas de
seguridad con suela antideslizante y puntera reforzada
Puede tener su origen en sobrecarga estática para todos los trabajos, guantes de cuero y lona en los
(materiales – herramientas) o dinámica (el trabajador), trabajos de manipulación de elementos estructurales
o en una resistencia insuficiente de los elementos que del andamio y arnés contra caída con anclaje móvil
la componen. (ver guía de arnés). La utilización correcta de este
último, requiere la instalación previa de líneas de vida
Caída de personas a distinto nivel: situados estratégicamente en función al tipo de obra,
edificio y tarea a realizar. Dichos equipos deben
Causada por montaje o desmontaje del equipo sin las disponer de los correspondientes certificados o
debidas precauciones, por ausencia o ineficacia de las pruebas de calidad frente a los peligros específicos.
barandillas del equipo, por desplazamiento de la
plataforma al ingresar o abandonar el andamio Señalización
colgante provocando la caída por el hueco existente
entre el edificio y el equipo, etc. Los andamios deben tener señalización de seguridad
ya sea de obligación, advertencia y otras que indiquen
Caída de objetos: las distintas normas de seguridad específicas para
cada caso. Debe señalizarse la carga máxima
Puede ocurrir sobre el propio andamio desde el edificio admisible que puede soportar el andamio. Según sea
en construcción o de materiales que se mueven con la el caso deben utilizarse las siguientes señales:

5. Los puntos de anclaje fijos se deben disponer en la ayuda de un aparato de elevación o desde el andamio
fachada, en la terraza o azotea superior. Están sobre personas u objetos situados bajo su vertical.
constituidos por un dispositivo de anclaje incrustado en
el hormigón armado o fijado en la estructura de la obra. Caídas al mismo nivel
Pueden ser de acero tratado y galvanizado, acero
inoxidable, etc. Pueden producirse por acumulación de materiales y
herramientas sobre la plataforma de trabajo del
andamio colgante.
Características Específicas del Andamio Colgante.
• Las plataformas de la guindola tendrá un
máximo de 7.32 metros (23pies) de longitud y
no menos de 0.60 m (24 plg.) de ancho).
• Las plataformas se apoyarán de largueros de
Figura 6. Sistema de pescante en techo inclinado. una sola pieza, sujetos a abrazaderas metálicas,
enganchadas a las cuerdas, cables o cadenas
de suspensión.
• Las plataformas de tener voladizo, éste no se
extenderá a más de 0.50 m (20 plg) de las
abrazaderas.
• Las plataformas estarán niveladas en su plano
Fig. 7. Extremo del cable libre. Este horizontal.
extremo del cable termina en una Fig. 8. Sistema de pescante, anclado • Cuando se trate de plataformas hechas en
punta soldada por fusión y a la estructura del edificio.
fábrica, las instrucciones de montaje estarán
amolada.
sujetas a las especificaciones del fabricante.
• Debe estar protegida en los cuatro lados
Orden y limpieza perimetrales por una baranda de 1.07 ± 0.07
mts. de alto, una barra intermedia a 0.50 mts. de
Se debe evitar la acumulación de suciedad, objetos alto como mínimo y de un rodapiés de 0.15 mts.
diversos y materiales innecesarios sobre las de alto mínimo apoyado a la plataforma .
plataformas de trabajo.
Todo el personal que trabaje sobre el andamio deberá
estar adiestrado para que mantenga ordenada su zona

6. Los malacates o
aparejos de ascenso y
Elementos de suspensión y de maniobra. descenso, pueden ser a
tambor, de adherencia o
Los andamios colgantes están soportados por de mordazas. Los
elementos de suspensión, maniobra y dispositivos primeros tienen el
anticaídas. Estos elementos se unen a la plataforma inconveniente de una
por medio de unos elementos llamados liras o Estribos. limitación de altura y los
segundos no, pues no De Adherencia
Liras o Estribos almacenan el cable en su A tambor
Las liras deben ser metálicas interior.
y soportan la plataforma del Figura 5. Aparejo de elevación a
andamio. En función de la tambor y por adherencia
longitud de la plataforma
pueden necesitarse dos o tres Todos los claves de suspensión de la plataforma
liras de sustentación. Existen trabajarán a la misma tensión, con una carga superior
diversos modelos según su a los 250 kg/m, sólo se utilizarán cables de acero con
situación central o lateral en límite de ruptura mínima de 4500 kg (10000 lbs/cm2),
el andamio. Fig. 3. estos tendrán una longitud suficiente para que cuando
la plataforma esté en el piso, quede por lo menos dos
vueltas de cable en el tambor de los tornos. Los cables
Figura 3. Distintos tipos de estribos. de suspensión estarán fijados o anclados a las vigas
de soportes verticalmente, por encima de los ejes de
Malacates o Aparejos de elevación y descenso, con los tambores de los tonos elevadores mediante
cable y dispositivos anticaídas abrazaderas u otros medios apropiados. Los cables
estarán solidamente amarrados a los tornos
Los Malacates o aparejos utilizados en los andamios elevadores mediante abrazaderas u otros medios
colgados, deben estar especialmente construidos para apropiados, se evitará que queden expuestos a la
este fin. Debe tener al menos dos órganos de presión o roce contra los bordes agudos o afilados de
seguridad que impidan el descenso accidental del las vigas y que puedan mermar su capacidad de carga.
andamio; estos órganos deben ser un freno automático
y un freno manual. Puntos de anclaje y dispositivos de suspensión
Los cables de elevación y anticaídas pueden estar
Figura 4. fijados en puntos de anclaje fijos o en dispositivos de
Partes del suspensión, denominados pescantes.
malacate de
adherencia.
