El documento describe los componentes principales del sistema de salida de video de una computadora: la tarjeta de video y el monitor. La tarjeta de video transforma las señales eléctricas del microprocesador en información visible en la pantalla, mientras que el monitor muestra la imagen. El documento explica los diferentes tipos de tarjetas de video, monitores y sus características a través de la historia.

1. Sistema de Video

2. Integrantes:
Stephanie Acosta
Ricardo Galain
Docentes:
Pablo Miranda
Alejandra Varela
Grupo:
1º IJ - Subgrupo 6
Instituto Tecnológico Superior Arias Balparda
www.infoeduka.com

3. El sistema de salida de información a la pantalla de la PC
esta compuesto por dos componentes:
- La tarjeta de video
- El monitor

4. TARJETA
DE VIDEO

5. Definición y función
Es una tarjeta de circuito impreso encargada de
transformar las señales eléctricas que llegan
desde el microprocesador en información
comprensible y representable por la pantalla del
ordenador.

6. Componentes

7. GPU
(Graphics Processing Unit)
Unidad de Procesado de Gráficos
Es un procesador dedicado al procesamiento de gráficos; su razón de
ser es aligerar la carga de trabajo del procesador central.
La mayor parte de la información ofrecida en la especificación de una
tarjeta gráfica se refiere a las características de la GPU, pues
constituye la parte más importante de las tarjetas.
Memoria de video
Su tamaño influye en los posibles modos de vídeo (cuanta más exista, más
opciones tendremos). Además, su tipo determina si conseguiremos buenas
velocidades de refresco de pantalla o no.

8. Salidas
Los sistemas de conexión más habituales entre la tarjeta gráfica
y el monitor son:
SVGA: para dispositivos CRT, sufre de ruido eléctrico, distorsión por la
conversión de digital a analógico y el error de muestreo al evaluar los píxeles a
enviar al monitor.
DVI: sustituto del anterior, fue diseñado para obtener la máxima calidad
de visualización en las pantallas digitales como los LCD o proyectores.
Evita la distorsión y el ruido al corresponder los pixeles.
S-Video: incluido para dar soporte a televisores, reproductores de DVD,
vídeos, y videoconsolas.

9. RAMDAC
Es un conversor de digital a analógico de memoria RAM.
Se encarga de transformar las señales digitales producidas en el
ordenador en una señal analógica que sea interpretable por el monitor

10. Características

11. Resolución
• Es el número de puntos que es capaz de presentar por pantalla una tarjeta de
vídeo, tanto en horizontal como en vertical.
• Cuanto mayor sea la resolución de un monitor, mejor será la calidad de la
imagen en pantalla.

12. Velocidad de refresco
• Es la cantidad de veces que se dibuja la pantalla
por segundo; esto quiere decir que cuanto mayor
sea esta velocidad, la vista se nos cansara menos
y podremos trabajar más cómodos y con menos
problemas visuales.

13. Clasificación
de las tarjetas

14. MDA
(Monochrome Display Adapter).
Adaptador de pantalla monocromático
• Desarrollada por IBM en 1980.
• Trabajaba en modo texto monocromo (de un solo color) de
tonalidad normalmente verde.
• Mostraba 25x80 líneas en la pantalla.
• La memoria RAM que tenia era de 4KB.

15. CGA
(Color Graphics Adapter)
Adaptador de gráficos de color
• Desarrollada en 1981.
• Constaba con 2 tipos de resoluciones:
- 320x200 la cual mostraba 4 colores.
- 640x200 que mostraba solo 2 colores (monocromo).
• En estas épocas se desarrollaron juegos que hacían uso de
estos colores y resoluciones.
• La memoria RAM que tenía era de 16KB.

16. HGC
(Hércules Graphics Card)
Tarjeta gráfica Hércules
• Desarrollada en 1982.
• Tenía una resolución de 720x348.
• Su desventaja era que no mostraba colores en la pantalla.
• La memoria RAM que tenía era de 64KB.

17. EGA
(Enhaced Graphics Adapter)
Adaptador mejorado de gráficos
• Desarrollada por IBM (1984).
• Su resolución era de 640x350 y el número de colores que
podía representar era de 16.
• La memoria RAM que tenía era de 256KB.

18. VGA
(Video Graphics Adapter)
Adaptador de Gráfico de Video
• Desarrollada en 1987.
• Representan 256 colores; con una resolución de 640x480 en
modo gráfico y 720x400 en modo texto.
• Tenían una memoria de 256KB.

19. XGA
(Extended Graphics Adapter)
Adaptador Extendido de Gráficos
• Desarrollada en 1987.
• Con resolución de 1360x1024.
• Cuenta con mayor refresco de pantalla.

20. SVGA
(Super Video Graphics Adapter)
Super Adaptador Gráfico de Video
• Desarrolladas en 1989.
• Consigue resoluciones de 1024x768.
• La cantidad de colores dependía de la cantidad de memoria
RAM, con 512KB muestra 16 colores y con 1MB muestra 256
colores, ambas con la misma resolución.

21. Cálculo de la memoria mínima de video
Si tenemos una resolución de 800 x 600 requiere una cantidad de
480.000 pixeles. (Hacemos 800 x 600 pixeles = 480000 pixeles)
Si el objetivo es mostrar una imagen a 16 colores se necesitan 4 bits
(2^4= 16).
Multiplicando la cantidad de pixeles requerida por la cantidad de bits se
obtiene la cantidad de memoria necesaria para desplegar la imagen.
Hacemos 800 x 600 pixeles x 4 bits = 1.920.000 bits.
Si tenemos 256 colores definidos, y deseamos tener 256 colores por píxel,
Debemos asignar un Byte que es igual a 8 bits a cada uno. Si la resolución
deseada es de 800 x 600 necesitaremos la siguiente cantidad de memoria:
800 x 600 x 8 = 3.840.000 bits = 480.000 Bytes = 468,75 KB.

22. MONITOR

23. Definición y función
Se trata de dispositivos electrónicos, encargados
de mostrar la actividad que se va generando en la
computadora debido a los procesos, esto se ve
por medio de gráficos que le sean comprensibles
al ser humano. Los monitores son el periférico de
salida por excelencia, ya que sin ellos no es
posible trabajar con la computadora de manera
correcta.

24. Píxel
• La palabra píxel surge de la combinación de dos palabras, picture
(imagen) y element (elemento).
• Cada píxel no es más que un punto de luz, sin forma definida y sin
diferenciación entre el color del punto formado en primer plano y el de
fondo.
• Mientras mas cantidad de pixeles puedan ser representados en una
pantalla mayor será la resolución de este.
Píxel

25. Tipos de
monitores

26. Monitores CRT
• Fue desarrollado en 1885.
• Está basado en un Tubo de Rayos Catódico (Catodic Ray Tube)

27. Definición y función
• Los monitores CRT, inicialmente utilizaban imágenes en blanco y negro,
posteriormente se introducen los monitores a color.
• Una vez procesada la información procedente de la computadora, los gráficos
son creados por medio de un cañón que lanza electrones contra una pared de
fósforo dónde chocan generando una pequeña luz de color.

28. Conectores del monitor CRT
Cuenta con un conector de 3 patas para la alimentación eléctrica, mientras que
para los datos tienen un conector VGA de 15 pines.
Conector VGA integrado en el cable de Conector de tres terminales integrado
en el datos del monitor monitor para la alimentación eléctrica.
Conector VGA integrado en el Conector de tres terminales
cable de datos del monitor Integrado en el monitor para
la alimentación eléctrica

29. Ventajas
• Excelente calidad de imagen.
• Económico.
• Tecnología robusta.
• Resolución de alta calidad.
Desventajas
• Presenta parpadeo por el refrescado de imagen.
• Consumo de energía.
• Generación de calor.
• Generación de radiaciones eléctricas y magnéticas.
• Alto peso y tamaño.

30. Pantallas LCD
• Fue inventada en 1971.
• Está basada en una pantalla de cristal líquido (Liquid Cristal Display)

31. Definición y función

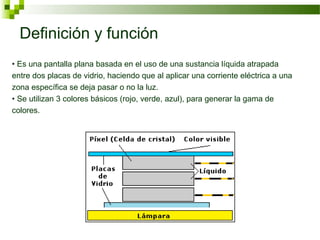

• Es una pantalla plana basada en el uso de una sustancia líquida atrapada
entre dos placas de vidrio, haciendo que al aplicar una corriente eléctrica a una
zona específica se deja pasar o no la luz.
• Se utilizan 3 colores básicos (rojo, verde, azul), para generar la gama de
colores.

32. Conectores de la pantalla LCD
Cuenta con un conector de 3 patas para la alimentación eléctrica, mientras que
para los datos tienen un conector VGA de 15 pines. También hay puestos USB
2.0.
Conector VGA integrado en el
Conector de tres patas
cable de datos de la pantalla
integrado en la pantalla LCD
para la alimentación eléctrica

33. Ventajas
• No presenta parpadeo.
• Poco consumo de energía.
• Poca generación de calor.
• No genera radiaciones eléctricas y magnéticas.
• Poco peso y tamaño.
• Buena calidad de colores.
Desventajas
• Angulo limitado de visibilidad.
• Brillo limitado.
• Alto costo.
• Bajo tiempo de respuesta de píxeles.
• Contiene mercurio.

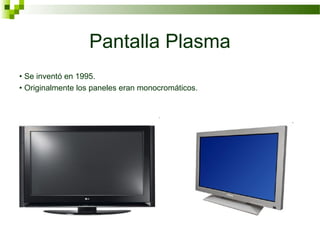

34. Pantalla Plasma
• Se inventó en 1995.
• Originalmente los paneles eran monocromáticos.

35. Definición y función
• Una pantalla de plasma consiste en iluminar pequeñas luces
fluorescentes de colores para conformar una imagen.
• Los píxel que integran la pantalla están formados por una pequeña
celda que contiene un gas. Al aplicar un voltaje entre los electrodos de
la celda, dicho gas pasa al estado de plasma.
• El gas así cargado emite radiación que golpea y el material
fosforescente que recubre el interior de la celda. Cuando el material
fosforescente regresa a su estado natural, emite luz visible.

36. Conectores de la pantalla plasma
Cuenta con un conector para la alimentación eléctrica, mientras que para lo datos
tiene un conector VGA de 15 pines, conector RCA y HDMI.
Conector VGA integrado en el Conector RCA integrado en el
cable de datos de la pantalla panel de puertos trasero de la pantalla
Conector HDMI integrado en
el panel de puertos trasero Conector de alimentación
de la pantalla

37. Ventajas
• Amplio ángulo de visión.
• Excelente brillo.
• Alta resolución.
• Tamaño de pantalla elevado
• No contiene mercurio.
Desventajas
• Vida útil corta.
• Coste de fabricación elevado, superior a los LCD.
• Consumo de electricidad elevado.
• Poca pureza del color.
• Consumo energético y emisión de calor elevada.

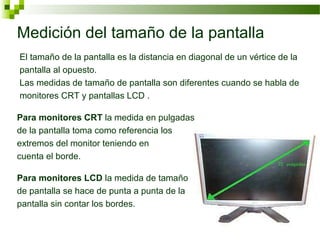

38. Medición del tamaño de la pantalla
El tamaño de la pantalla es la distancia en diagonal de un vértice de la
pantalla al opuesto.
Las medidas de tamaño de pantalla son diferentes cuando se habla de
monitores CRT y pantallas LCD .
Para monitores CRT la medida en pulgadas
de la pantalla toma como referencia los
extremos del monitor teniendo en
cuenta el borde.
Para monitores LCD la medida de tamaño
de pantalla se hace de punta a punta de la
pantalla sin contar los bordes.
