Este documento define la capacidad de un canal de comunicaciones como la velocidad máxima a la que se pueden transmitir datos a través de él. Explica que la capacidad depende del ancho de banda, el nivel de ruido y la tasa de errores. Además, presenta la fórmula de Hartley-Shannon para calcular la capacidad en función del ancho de banda y la relación señal-ruido.

1. Capacidad de un Canal
Taller de Mantenimiento II
Equipo de INFOEDUKA

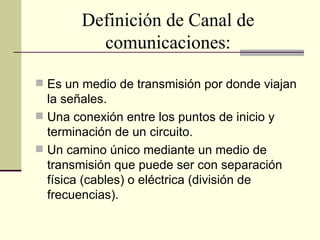

2. Definición de Canal de
comunicaciones:
 Es un medio de transmisión por donde viajan
la señales.
 Una conexión entre los puntos de inicio y
terminación de un circuito.
 Un camino único mediante un medio de
transmisión que puede ser con separación
física (cables) o eléctrica (división de
frecuencias).

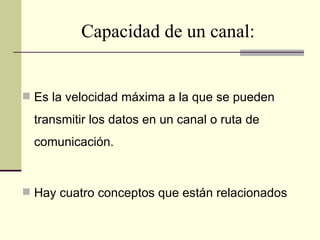

3. Capacidad de un canal:
 Es la velocidad máxima a la que se pueden
transmitir los datos en un canal o ruta de
comunicación.
 Hay cuatro conceptos que están relacionados

4. 1) La velocidad de transmisión de los datos:
expresada en bits por segundo (bps), a la que
se pueden transmitir la información.

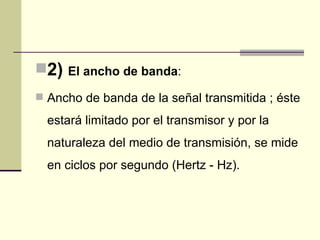

5. 2) El ancho de banda:
 Ancho de banda de la señal transmitida ; éste
estará limitado por el transmisor y por la
naturaleza del medio de transmisión, se mide
en ciclos por segundo (Hertz - Hz).

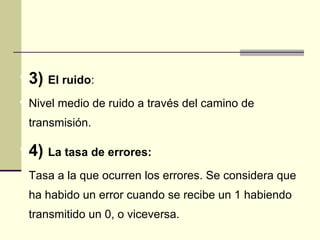

6.  3) El ruido:
 Nivel medio de ruido a través del camino de
transmisión.
 4) La tasa de errores:
 Tasa a la que ocurren los errores. Se considera que
ha habido un error cuando se recibe un 1 habiendo
transmitido un 0, o viceversa.

7. Fórmula para la capacidad de un
canal (Hartley - Shannon):
 Cuanto mayor es la velocidad de
transmisión mayor es el daño que puede
ocasionar el ruido.
C = B log2 (1+S/N)
 C es la capacidad del canal en bits por
segundo
 B es el ancho de banda del canal en Hz
 S/N es la potencia de la señal sobre la
potencia del ruido en decibelios
