101 conceptos generales
- 1. Principios generales • Termodinámica • Mecánica • Electricidad • Aplicación • Seguridad • Nivel sonoro-ruido • Refrigerantes y aceite • Problemas y soluciones

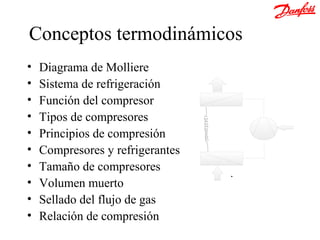

- 2. Conceptos termodinámicos • Diagrama de Molliere • Sistema de refrigeración • Función del compresor • Tipos de compresores • Principios de compresión • Compresores y refrigerantes • Tamaño de compresores . • Volumen muerto • Sellado del flujo de gas • Relación de compresión

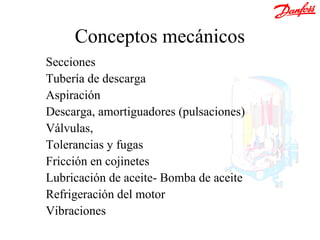

- 3. Conceptos mecánicos Secciones Tubería dedescarga Aspiración Descarga, amortiguadores (pulsaciones) Válvulas, Tolerancias y fugas Fricción en cojinetes Lubricación de aceite- Bomba de aceite Refrigeración del motor Vibraciones

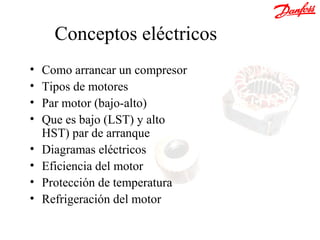

- 4. Conceptos eléctricos • Como arrancar un compresor • Tipos de motores • Par motor (bajo-alto) • Que es bajo (LST) y alto HST) par de arranque • Diagramas eléctricos • Eficiencia del motor • Protección de temperatura • Refrigeración del motor

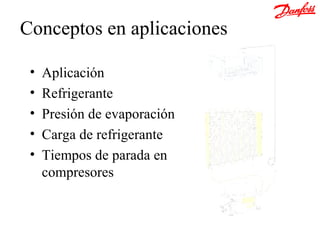

- 5. Conceptos en aplicaciones • Aplicación • Refrigerante • Presión de evaporación • Carga de refrigerante • Tiempos de parada en compresores

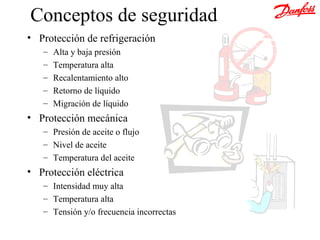

- 6. Conceptos de seguridad •Protección de refrigeración – Alta y baja presión – Temperatura alta – Recalentamiento alto – Retorno de líquido – Migración de líquido • Protección mecánica – Presión de aceite o flujo – Nivel de aceite – Temperatura del aceite • Protección eléctrica – Intensidad muy alta – Temperatura alta – Tensión y/o frecuencia incorrectas

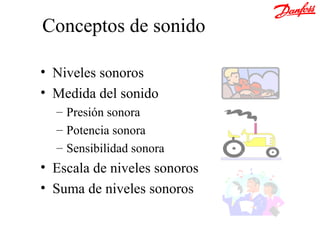

- 7. Conceptos de sonido •Niveles sonoros • Medida del sonido – Presión sonora – Potencia sonora – Sensibilidad sonora • Escala de niveles sonoros • Suma de niveles sonoros

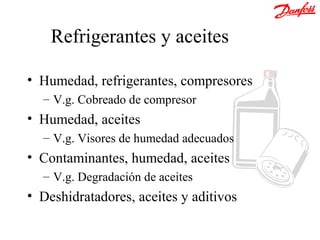

- 8. Refrigerantes y aceites •Humedad, refrigerantes, compresores – V.g. Cobreado de compresor • Humedad, aceites – V.g. Visores de humedad adecuados • Contaminantes, humedad, aceites – V.g. Degradación de aceites • Deshidratadores, aceites y aditivos

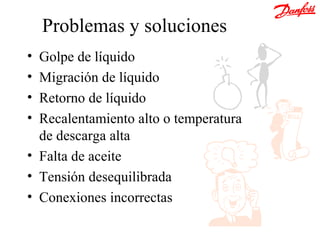

- 9. Problemas y soluciones •Golpe de líquido • Migración de líquido • Retorno de líquido • Recalentamiento alto o temperatura de descarga alta • Falta de aceite • Tensión desequilibrada • Conexiones incorrectas

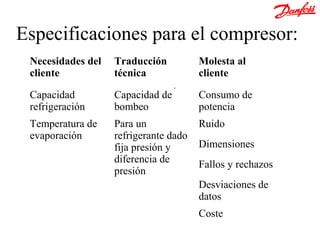

- 10. Especificaciones para elcompresor: Necesidades del Traducción Molesta al cliente técnica cliente Capacidad Capacidad de Consumo de refrigeración bombeo potencia Temperatura de Para un Ruido evaporación refrigerante dado fija presión y Dimensiones diferencia de Fallos y rechazos presión Desviaciones de datos Coste

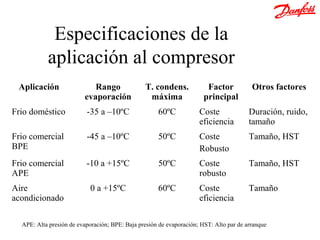

- 11. Especificaciones de la aplicación al compresor Aplicación Rango T. condens. Factor Otros factores evaporación máxima principal Frio doméstico -35 a –10ºC 60ºC Coste Duración, ruido, eficiencia tamaño Frio comercial -45 a –10ºC 50ºC Coste Tamaño, HST BPE Robusto Frio comercial -10 a +15ºC 50ºC Coste Tamaño, HST APE robusto Aire 0 a +15ºC 60ºC Coste Tamaño acondicionado eficiencia APE: Alta presión de evaporación; BPE: Baja presión de evaporación; HST: Alto par de arranque

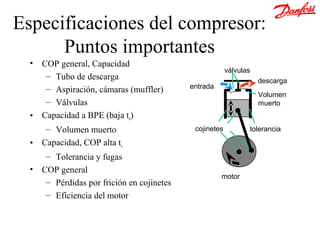

- 12. Especificaciones del compresor: Puntos importantes • COP general, Capacidad válvulas – Tubo de descarga descarga – Aspiración, cámaras (muffler) entrada Volumen – Válvulas muerto • Capacidad a BPE (baja to) – Volumen muerto cojinetes tolerancia • Capacidad, COP alta tc – Tolerancia y fugas • COP general motor – Pérdidas por frición en cojinetes – Eficiencia del motor

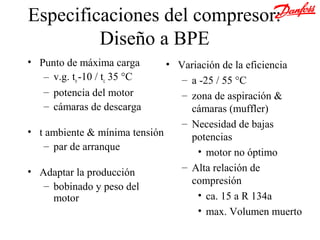

- 13. Especificaciones del compresor: Diseño a BPE • Punto de máxima carga • Variación de la eficiencia – v.g. to -10 / tc 35 °C – a -25 / 55 °C – potencia del motor – zona de aspiración & – cámaras de descarga cámaras (muffler) – Necesidad de bajas • t ambiente & mínima tensión potencias – par de arranque • motor no óptimo • Adaptar la producción – Alta relación de – bobinado y peso del compresión motor • ca. 15 a R 134a • max. Volumen muerto

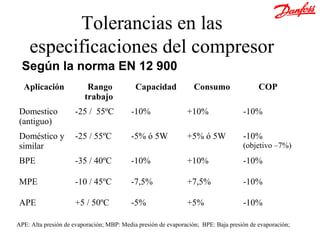

- 14. Tolerancias en las especificaciones del compresor Según la norma EN 12 900 Aplicación Rango Capacidad Consumo COP trabajo Domestico -25 / 55ºC -10% +10% -10% (antiguo) Doméstico y -25 / 55ºC -5% ó 5W +5% ó 5W -10% similar (objetivo –7%) BPE -35 / 40ºC -10% +10% -10% MPE -10 / 45ºC -7,5% +7,5% -10% APE +5 / 50ºC -5% +5% -10% APE: Alta presión de evaporación; MBP: Media presión de evaporación; BPE: Baja presión de evaporación;

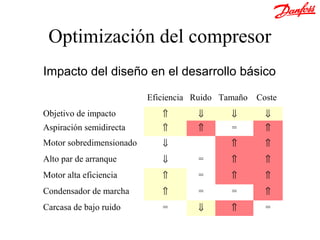

- 15. Optimización del compresor Impactodel diseño en el desarrollo básico Eficiencia Ruido Tamaño Coste Objetivo de impacto ⇑ ⇓ ⇓ ⇓ Aspiración semidirecta ⇑ ⇑ = ⇑ Motor sobredimensionado ⇓ ⇑ ⇑ Alto par de arranque ⇓ = ⇑ ⇑ Motor alta eficiencia ⇑ = ⇑ ⇑ Condensador de marcha ⇑ = = ⇑ Carcasa de bajo ruido = ⇓ ⇑ =

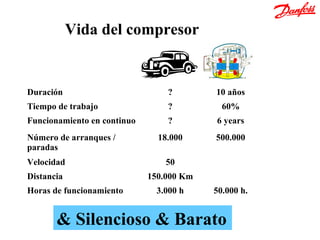

- 16. Vida del compresor Duración ? 10 años Tiempo de trabajo ? 60% Funcionamiento en continuo ? 6 years Número de arranques / 18.000 500.000 paradas Velocidad 50 Distancia 150.000 Km Horas de funcionamiento 3.000 h 50.000 h. & Silencioso & Barato
