El documento proporciona información técnica sobre diferentes tipos de válvulas termostáticas para sistemas de refrigeración, incluyendo sus especificaciones, capacidades y rangos de temperatura. Describe los componentes, materiales, procesos de fabricación y programas de las válvulas T/TE, PHT, TDE, TRE, TUA y TC. Incluye tablas comparativas de sus características y capacidades nominales.

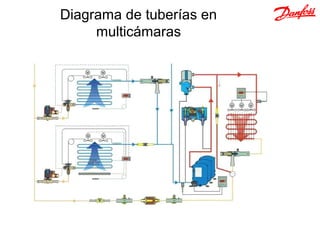

1. Diagrama de tuberías en
multicámaras

2. Diagrama básico con TEV

3. Componentes en TEV
Elemento termostático
Cuerpo
Orificio

4. Características del producto y
de la fabricación
• Cuerpo de latón estampado en caliente
• Contacto metal metal entre guía y vástago del
orificio con sistema amortiguador
• Bulbo de acero inoxidable
• Tubo capilar de acero inoxidable
• Diafragma y parte superior de acero inoxidable
• Soldadura láser
• Bulbo de doble contacto
• Orificios intercambiables y varios cuerpos
• Cono y asiento de acero inoxidable
• Gran filtro de entrada en versiones de roscar
• Seis tipos de cargas (Rango/MOP)
• Producción automatizada (ISO 9002)

5. Datos técnicos
Max. Max. Max. Máx. Min.
Temp temp. pres. pres. Temp
bulbo válvula trabajo prueba válvula
T / TE 2 100 ºC 60ºC 28 bar 36 bar -60ºC
TE 5 – 12 – 20 - 55 100ºC 60ºC 22 bar 28 bar -60ºC
PHT 85 – 125 100ºC 60ºC 28 bar 42 bar -50ºC
PHT 300 100ºC 60ºC 20 bar 28 bar -50ºC
TC 100ºC 120ºC 28 ** 42,5**
TUA 100ºC 120ºC 34 bar 37.5 bar
TRE rango N 100 ºC* 110ºC 42 bar 46,5 bar
TRE rango K 150ºC* 110ºC 42 bar 46,5 bar
TDE 150ºC 120ºC 28 bar 32 bar
*Con R410A solo hasta 70ºC
** Con R 410A aumentan a 36 y 47 bar

6. Programa de válvulas TE / PHT
Tipo Elementos Nº de Tipos de Refrigerantes
termostatico orificios cuerpos
T / TE 2 6 8 1
TE 5 6 4 3
R22
TE 12 5 4 3
R134a
TE 20 5 1 2 R404A
TE 55 4 2 2 R507
R407C
PHT 85 2 4 4
PHT 125 2 1 1
PHT 300 2 2 2
Rangos y MOP para los elementos termostaticos
N, -40/+10°C y N, -40/+10°C, MOP +15°C
NM, -40/-5°C, MOP 0°C
NL, -40/-15°C, MOP -10°C
B, -60/-25°C y B, -60/-25°C, MOP -20°C

7. Secciones
TE 2 - 5 – 12 – 20 – 55 y PHT
T/TE 2 TE 5 TE 12-20
TE 55 PHT

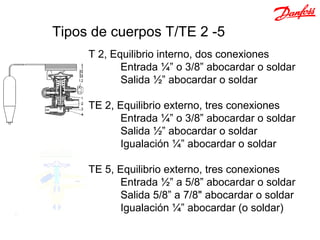

8. Tipos de cuerpos T/TE 2 -5
T 2, Equilibrio interno, dos conexiones
Entrada ¼” o 3/8” abocardar o soldar
Salida ½” abocardar o soldar
TE 2, Equilibrio externo, tres conexiones
Entrada ¼” o 3/8” abocardar o soldar
Salida ½” abocardar o soldar
Igualación ¼” abocardar o soldar
TE 5, Equilibrio externo, tres conexiones
Entrada ½” a 5/8” abocardar o soldar
Salida 5/8” a 7/8" abocardar o soldar
Igualación ¼” abocardar (o soldar)

9. Tipos de cuerpos TE 12 – 20 - 55
TE 12, Equilibrio externo, tres conexiones
Entrada 5/8” a 7/8” abocardar o soldar
Salida 7/8” a 1 1/8" abocardar o soldar
Igualación ¼” abocardar (o soldar)
TE 20, Equilibrio externo, tres conexiones
Entrada 7/8” soldar
Salida 1 1/8" soldar
Igualación ¼” abocardar (o soldar)
TE 55, Equilibrio externo, tres conexiones
Entrada 1 1/8” soldar
Salida 1 3/8" soldar
Igualación ¼” abocardar (o soldar)

10. Capacidad de las válvulas TE / PHT
kW con R22 / Te= +5; Tc= +32; Tl=+28 ºC
20 400 2000
TE
20 - 55 PHT 300
1500
T/TE 2 125
10 200 1000
TE 12
TE 5 85
500
0 0 0
X 1 3 5 1 3 1 3 1 2 1 3 1 3
Orificio Orificio Orificio

11. Etiqueta
• País de producción
• Tamaño del cuerpo
• Refrigerante
• Rango de trabajo
• MOP
• Presión de trabajo
máxima
Texto grabado en láser

12. Programa de válvulas TDE; TRE; TUA;
TC
Tipo Elementos Nº de Tipos de Refrigerantes
termostatico orificios cuerpos
TUAE 5 10 2 R22 / HFC
TCAE 5 3 2 R410A / R22
TRE 10 - 80 2 16 fijos 4 HFC
TDE 3 - 40 2 13 fijos 3 R22 / R407C
Rangos y MOP para los elementos Rangos y MOP para los elementos
termostáticos TUA y TC termostáticos TRE y TDE
N, -40/+10°C sin MOP y MOP a +15ºC TR N, -40/+10°C sin MOP
NM, -40/-5°C, MOP 0°C TR-TD K, -25/+10°C y MOP +15°C
B, -60/-25°C y B, -60/-25°C, MOP -20°C TD AC, -10/+15°C y MOP +20ºC

13. Secciones
TDE; TRE;TUA, TC
TDE TRE
TUA TC

14. Tipos de cuerpos TUA/E - TC
TUA; Equilibrio interno, dos conexiones
Entrada ¼” o 3/8” soldar sin paño
Salida ½” soldar sin paño
TUAE Equilibrio externo, tres conexiones
Entrada ¼” o 3/8” soldar sin paño
Salida ½” soldar sin paño
Igualación ¼” soldar sin paño
TC Equilibrio externo, tres conexiones
Entrada 3/8” o 1/2” soldar sin paño
Salida 5/8” soldar sin paño
Igualación ¼” soldar sin paño

15. Tipos de cuerpos TRE y TDE
TRE 10 - 80
Equilibrio externo, tres conexiones
soldar sin paño
Entrada 5/8”, 7/8”, 1 1/8”, 1 3/8”
Salida 5/8”, 7/8”, 1 1/8”, 1 3/8”, 1 5/8”
Igualación ¼”
TDE 3 - 40
Equilibrio externo, tres conexiones,
soldar
Entrada 3/8”, ½”, 5/8”, 7/8”, 1 1/8”
Salida 5/8”, 7/8”, 1 1/8”, 1 3/8”
Igualación ¼”

16. Capacidad de las válvulas
TDE & TRE
R22 / Te= +5; Tc= +32; Tl=+28 ºC
kW
250
200
150
100
50 TRE
TDE
0
10
16
20
30
40
70
3
6
8
Orificio
Válvulas tipo TDE 3-40 desde 3 a 40 TR de capacidad nominal
con 3 cuerpos y 13 orificios fijos
Válvulas tipo TRE 10-80 desde 10 a 70 TR de capacidad
nominal con 4 cuerpos y 16 orificios fijos

17. Capacidad de las válvulas
TUAE & TCAE
R22 / Te= +5; Tc= +32; Tl=+28 ºC
kW
30
25
20
15
10
TCA
5
TUA
0
0 2 4 6 8 1 3
Orificio
Válvulas tipo TUA desde 0.1 a 4.5 TR de capacidad nominal con
1 cuerpo y 10 orificios intercambiables
Válvulas tipo TCA desde 5 a 7.5 TR de capacidad nominal con
1cuerpo y 3 orificios intercambiables

18. Programa TUA / TUB / TC
Las familias de acero inoxidable
TXV type Capacidades También para R 410A
TU
TC
TRE 10
TRE 20
0 5 10 15 20 25 TR
Valve R22 R410 R407C R134a R22 R410A R407C R134a
A
8 28
TR KW 35
10
TRE 10
8 12,5 8 5 28 44 28 18 Condiciones
10 15 10 7 35 53 35 25 nominales :
10 10 7 35 35 25
15
12,5 9 44
53
44 31
Te = + 5° C
12,5
TRE 20 Tc = + 32° C
15 20 15 11 53 70 53 39
Tu = + 28° C
20 25 20 14 88
70 70 49
OPS =4 K

19. Soldadura laser
Laser Convencional
a
nci a
iaanci
perri n
xxpegíaaeen
ee l í r
os sddece oooogaseer
n la l
Aññon teecnurra las
A co n t ad u
coolddad
ssol
• Ventaja: Óptima fiabilidad en el diafragma

20. Soldadura laser
Calor específico necesario
Soldadura autógena
TIG
Soldadura con arco eléctrico
MIG
Plasma
a
Soldadura EB i nci
aancia
perri n
xxpegíaaeen
ee
dde e oloogí seer
r
Laser os cn l l
ñños teecnora laas
A n t u ra
A co n ad u
coolddad
ssol
• Ventaja: Mínimo aporte de calor

21. Soldadura laser
Dureza del diafragma
Laser
Distancia desde la
soldadura (mm)
0.2 0.4 0.8 1,2 1.6
• Ventaja: Mantiene las propiedades del diafragma

22. Estrés en membranas de TEV
ANSYS 5.3
Presión del bulbo = 14.4 bar OCT 27 1997
09:19:56
Presión de evaporación = 5.4 bar NODAL SOLUTION
STEP=4
SUB=6
TIME=3.6
SEQV (AVG)
DMX = .774096
SMN = .08697
SMX = 861.912
.08697
95.845
191.604
287.362
388.12
478.879
574.637
670.395
766.154
861.912

23. Estrés en la soldadura TEV
Presión 40 bar
ANSYS 5.3
OCT 27 1997
10_07:44
NODAL SOLUTION
STEP=1
SUB=10
TIME=1
SEQV (AVG)
DMX = .102293
SMN = 1.492
SMX = 311.609
1.492
35.95
70.407
104.865
139.322
173.78
208.237
242.694
277.152
311.609

24. Producción de chapa
bimetálica
Proceso de unión
Acero
inoxidable
Cobre
Acero
inoxidable
Cobre

25. Conexiones bimetálicas
Proceso de fabricación
Desde un disco inicial a
la conexión terminada

26. Conexiones bimetálicas
Características
• Las TRE & TU se pueden soldar
aproximadamente en tan solo unos
30-35 segundos
• Una válvula convencional necesita
protegerse con un paño húmedo. El
tiempo de soldadura es
aproximadamente 2 minutos
• Ventaja: Soldadura sin paño húmedo

27. Conexiones bimetálicas
Características
La conductividad se disminuye en una
proporción 11:1 comparada con las
de cobre convencional
Conexión
con
Bi-metal
Conexiones en
cobre
convencional
• Ventaja: Soldadura mas sencill sin paño húmedo y sin
conexiones extra-largas

28. Conexiones bimetálicas
Características
Max.... 100oC (212oF)
2-5 sec.
Max. 850oC
(1550oF) 10-15 sec.
Nota! de
nda varilla
ecomiea Silfoss 5%
Se r aur
sold
• Ventaja: Instalación rápida y fiable

29. Tubo capilar de acero
inoxidable
TRE Convencional
Vida Sin fractura Fractura media
después de 165 h a las 8 horas
Ventaja : Mayor resistencia a la vibración

30. Tubo capilar de acero
inoxidable
TRE Convencional
Vida Se dobla antes Fractura media a
horas No se fractura las 8 horas
Rotura después de
165 h
Ventaja : Aumenta la flexibilidad
durante la instalación

31. Características del producto y
de la fabricación
• Cuerpo de latón estampado en caliente
• Contacto metal metal entre guía y vástago del
orificio con sistema amortiguador
• Bulbo de acero inoxidable
• Tubo capilar de acero inoxidable
• Diafragma y parte superior de acero inoxidable
• Soldadura láser
• Bulbo de doble contacto
• Orificios intercambiables y varios cuerpos
• Cono y asiento de acero inoxidable
• Gran filtro de entrada en versiones de roscar
• Seis tipos de cargas (Rango/MOP)
• Producción automatizada (ISO 9002)

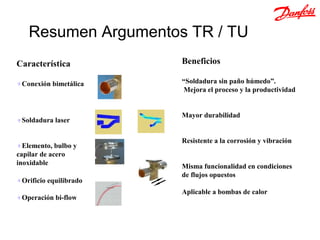

32. Resumen Argumentos TR / TU
Característica Beneficios
♦Conexión bimetálica “Soldadura sin paño húmedo”.
Mejora el proceso y la productividad
Mayor durabilidad
♦Soldadura laser
Resistente a la corrosión y vibración
♦Elemento, bulbo y
capilar de acero
inoxidable Misma funcionalidad en condiciones
de flujos opuestos
♦Orificio equilibrado
Aplicable a bombas de calor
♦Operación bi-flow

33. Programa TDE
Aire acondicionado
R22/R407C
TYPE
kW/TR
TDE 3 10,5 / 3
TDE 4 14 / 4
TDE 6 21 / 6
TDE 7,5 26 / 7,5
TDE 8 28 / 8
TDE 11 38.5 / 11
TDE 12,5 44 / 12,5
TDE 16 56 / 16
TDE 19 66,5 / 19
TDEB 20 70 / 20
TDEB 26 91 / 26
TDEB 30 105 / 30
TDEB 40 140 / 40

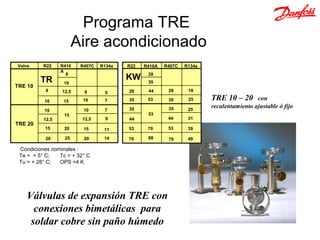

34. Programa TRE
Aire acondicionado
Valve R22 R410 R407C R134a R22 R410A R407C R134a
A
8 28
TR KW 35
10
TRE 10
8 12,5 8 28 44 28 18
5
10 15 10 7 35 53 35 25 TRE 10 – 20 con
35 35 25
recalentamiento ajustable ó fijo
10 10 7
15 53
12,5 12,5 9 44 44 31
TRE 20
15 20 15 11 53 70 53 39
20 25 20 14 70 88 70 49
Condiciones nominales :
Te = + 5° C; Tc = + 32° C
Tu = + 28° C; OPS =4 K
Válvulas de expansión TRE con
conexiones bimetálicas para
soldar cobre sin paño húmedo

35. TRE & TU - TC

36. AKV - Válvula de expansión electrónica
AKV 10
AKV 20
AKV 15
•• Modulada por pulsos
Modulada por pulsos
•• Función de solenoide
Función de solenoide
•• Orificios intercambialbles
Orificios intercambialbles
•• Extenso rango de capacidad
Extenso rango de capacidad
•• Todos refrigerantes
Todos refrigerantes
•• Sistema de amortiguación hidraúlico
Sistema de amortiguación hidraúlico
•• Bobinas especiales
Bobinas especiales

37. Datos técnicos AKV
Max. Max. Máx. Min.
Max. Dif.
temp. pres. pres. Temp
Presion
válvula trabajo prueba válvula
AKV 10 18 bar 60ºC 28 bar 36 bar -50ºC
AKV 15 22 bar 60ºC 28 bar 36 bar -40ºC
AKV 20 18 bar 60ºC 28 bar 31 bar -40ºC
Programa de válvulas AKV
Tipo Nº de Tipos de Refrigerantes
orificios cuerpos
AKV 10 7 2
AKV 15 3 1 HCFC
HFC *
AKV 20 4 1
* Existen también válvulas electrónicas para amoniaco R717

38. Capacidad de las válvulas AKV
AKV 10 AKV 15 AKV 20
100
20 100 800
16 630
R22 Capacidad en kW
15 75 600
63
10 400
10 50 40 400
6,3 250
4 25
5 25 200 160
2,5 100
1 1,6
1 2 3 4 5 6 7 1 2 3 4 1 2 3 4 5
Orifice no.
La tubería de líquido antes de la válvula se debe calcular en función de la AKV seleccionada
