Este documento describe el funcionamiento de un inverter para compresor de aire acondicionado. Explica que un puente de diodos rectifica la corriente alterna de entrada, una bobina de choque filtra las pulsaciones y un circuito PFC suprime armónicos. Un módulo inverter convierte la corriente continua en voltaje trifásico de frecuencia variable para accionar el motor. El microprocesador controla el módulo inverter mediante PWM para variar la velocidad del compresor.

1. PuenteDiodos
MóduloInverter
(IPM)
AC
Power supply
Corriente
continua
Voltaje trifásico con
variación de frecuencia
Bobina de
Choque
Condensador
Fase y Neutro
CONVERTER
POWER FACTOR
CONVERTER CIRCUIT
INVERTER
Motor

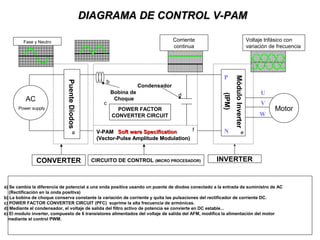

DIAGRAMA DE CONTROL V-PAMDIAGRAMA DE CONTROL V-PAM
a) Se cambia la diferencia de potencial a una onda positiva usando un puente de diodos conectado a la entrada de suministro de AC
(Rectificación en la onda positiva)
b) La bobina de choque conserva constante la variación de corriente y quita las pulsaciones del rectificador de corriente DC.
c) POWER FACTOR CONVERTER CIRCUIT (PFC) suprime la alta frecuencia de armónicas.
d) Mediante el condensador, el voltaje de salida del filtro activo de potencia se convierte en DC estable...
e) El modulo inverter, compuesto de 6 transistores alimentados del voltaje de salida del AFM, modifica la alimentación del motor
mediante el control PWM.
a
b
c
d
e
CIRCUITO DE CONTROL (MICRO PROCESADOR)
V-PAMV-PAM Soft ware SpecificationSoft ware Specification
(Vector-Pulse Amplitude Modulation)(Vector-Pulse Amplitude Modulation)
f
U
V
W
P
N

2. AOH9/12LFBC
MAIN
CONTROL
PCB
•DIODE BRIDGE
•POWER FACTOR
CONVERTER CIRCUIT
•CAPACITOR
•INVERTER POWER
MODULE
230V AC
De 30V a 200V AC aprox
a frecuencia variable

3. AOH9LFBC/AOY9LFBC/RO-9LB/HOW-9LB
INVERTER PCB ASSY
9AGF01070 (K04DT-0400HUE-C1)
SPLIT PARED INVERTER

4. Circuito básico de un inverter de 3 fasesCircuito básico de un inverter de 3 fases
Cuando los interruptores de SW1 a SW6 son CONECTADOS y DESCONECTADOS siguiendo
el orden de la figura, se obtiene una onda de pulsos de igual intervalo entre U-V, V-W y W-U,
y una onda pulsante trifásica ( falsa corriente AC) llega al motor del compresor.
S1
S2
S3
S4
S5
S6
U – V
V – W
W – U
time
ON
OFF
S1 S3 S5
S4 S6 S2
U
V W
+
-
S1 S3 S5
S4 S6 S2
U
V W
+
-
S1 S3 S5
S4 S6 S2
U
V W
+
-
S1 S3 S5
S4 S6 S2
U
V W
+
-
Cambiando el ciclo de la CONEXIÓN YCambiando el ciclo de la CONEXIÓN Y
DESCONEXIÓN de los interruptores, la rotación delDESCONEXIÓN de los interruptores, la rotación del
motor puede variarse a la frecuencia deseada . Si elmotor puede variarse a la frecuencia deseada . Si el
voltaje de CC se cambia, la entrada de voltaje delvoltaje de CC se cambia, la entrada de voltaje del
motor variará.motor variará.
Prácticamente, el motor gira usando 6 transistores enPrácticamente, el motor gira usando 6 transistores en
lugar de los interruptores, que se CONECTAN Ylugar de los interruptores, que se CONECTAN Y
DESCONECTAN alternadamente.DESCONECTAN alternadamente.
MOTOR
P
N

5. AC Motor
El compresor AC es un motor de inducción trifásico. Se crea un campo
magnético giratorio en el estator al aplicarle el voltaje que suministra el módulo
inverter (mediante el control PWM). La corriente inducida en el rotor crea el par
de giro del compresor.
La velocidad de rotación del compresor se puede variar cambiando la frecuencia
del voltaje que envía el módulo inverter al compresor, controlado mediante el
control PWM. La frecuencia y el voltaje tienen una relación lineal.
Requiere una potencia adicional para magnetizar el rotor.
El motor es asíncrono, existe deslizamiento (diferencia entre la
velocidad de giro del compresor y del campo magnético
giratorio creado por el estator). Las perdidas de rotación son
mayores.
Motor
AC INVERTERAC INVERTER

6. BLDC Motor (DC Inverter)
El rotor del compresor DC está hecho de imanes permanentes. En el estator del
motor se crea un campo magnético giratorio aplicando el voltaje que se obtiene del
módulo inverter. La atracción y repulsión entre el campo magnético giratorio y el
campo magnético permanente crea el par de giro del compresor.
Se necesita controlar la posición del rotor (campo magnético permanente) para
hacerlo coincidir con la polaridad del campo magnético giratorio. Para poder
controlar esta posición del rotor, se realiza la detección midiendo la fuerza contra-
electromotriz que se origina en el estator por el paso del rotor.
La velocidad de giro del compresor se puede controlar cambiando el voltaje,
mediante los métodos de control PAM o PWM .
Motor
Es un tipo de motor síncrono.
No hay deslizamiento y la eficiencia es buena.
DC INVERTERDC INVERTER

7. CODIGOS DE ERRORES YCODIGOS DE ERRORES Y
RESOLUCION DE AVERIASRESOLUCION DE AVERIAS

8. Serial signal control methodSerial signal control method
The serial signal is used for exchange the information between the indoor unit and
inverter unit during operating.
The contents of the information are showed in the TABLE1
Serial signal consists of 48bit [ INFORMATION 1 (Serial signal)] and
32bit [ INFORMATION 2 (serial reverse signal) ].
Outdoor Unit
INFORMATION 1INFORMATION 1
Forward Serial signalForward Serial signal
INFORMATION 2INFORMATION 2
Reverse Serial signalReverse Serial signal
Example of Serial Signal of ASY24PBA-W/AOY24PMALExample of Serial Signal of ASY24PBA-W/AOY24PMAL
Indoor Unit
CODIGOS DE ERRORES -CODIGOS DE ERRORES - COMUNICACIÓNCOMUNICACIÓN

9. CODIGOS DE ERRORES -CODIGOS DE ERRORES - COMUNICACIÓNCOMUNICACIÓN
MÉTODO MEDICIÓN SERIAL SIGNAL

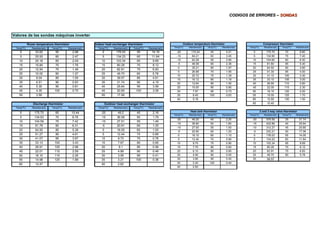

11. Valores de las sondas máquinas inverter
Temp(ºC) Resistance(k) Temp(ºC) Resistance(k) Temp(ºC) Resistance(k) Temp(ºC) Resistance(k)
0 33.62 55 2.98 0 176.03 55 14.10
5 25.93 60 2.47 5 134.23 60 11.64
10 20.18 65 2.09 10 103.34 65 9.69
15 15.84 70 1.76 15 80.28 70 8.12
20 12.54 75 1.49 20 62.91 75 6.83
25 10.00 80 1.27 25 49.70 80 5.78
30 8.04 85 1.09 30 39.57 85 4.91
35 6.51 90 0.93 35 31.74 90 4.19
40 5.30 95 0.81 40 25.64 95 3.59
45 4.35 100 0.70 45 20.85 100 3.09
50 3.59 50 17.06
Temp(ºC) Resistance(k) Temp(ºC) Resistance(k) Temp(ºC) Resistance(k) Temp(ºC) Resistance(k)
0 175.70 65 10.44 -20 49.2 45 2.16
5 134.93 70 8.78 -15 36.58 50 1.79
10 104.59 75 7.42 -10 27.51 55 1.49
15 81.79 80 6.31 -5 20.91 60 1.25
20 64.50 85 5.38 0 16.05 65 1.05
25 51.27 90 4.61 5 12.44 70 0.89
30 41.07 95 3.97 10 9.73 75 0.76
35 33.13 100 3.43 15 7.67 80 0.65
40 26.91 105 2.98 20 6.1 85 0.56
45 22.01 110 2.59 25 4.89 90 0.48
50 18.10 115 2.26 30 3.95 95 0.41
55 14.98 120 1.99 35 3.21 100 0.36
60 12.47 40 2.62
Outdoor heat exchanger thermistor
Indoor heat exchanger thermistor
Discharge thermistor
Room temperature thermistor
Temp(ºC) Resistance(k) Temp(ºC) Resistance(k) Temp(ºC) Resistance(k) Temp(ºC) Resistance(k)
-20 115.24 45 4.21 0 175.70 70 8.80
-15 84.21 50 3.45 5 134.90 75 7.40
-10 62.28 55 2.85 10 104.60 80 6.30
-5 46.58 60 2.36 15 81.80 85 5.40
0 35.21 65 1.97 20 64.50 90 4.60
5 26.88 70 1.65 25 51.30 95 4.00
10 20.72 75 1.39 30 41.10 100 3.40
15 16.12 80 1.18 35 33.10 105 3.00
20 12.64 85 1.00 40 26.90 110 2.60
25 10.00 90 0.85 45 22.00 115 2.30
30 7.97 95 0.73 50 18.10 120 2.00
35 6.40 100 0.63 55 15.00 125 1.70
40 5.18 60 12.50 130 1.50
65 10.40
Temp(ºC) Resistance(k) Temp(ºC) Resistance(k) Temp(ºC) Resistance(k) Temp(ºC) Resistance(k)
-20 49.20 45 2.20 -20 579.59 35 31.74
-15 36.60 50 1.80 -15 422.89 40 25.64
-10 27.50 55 1.50 -10 312.27 45 20.85
-5 20.90 60 1.20 -5 233.21 50 17.06
0 16.10 65 1.10 0 176.03 55 14.05
5 12.40 70 0.90 5 134.23 60 11.64
10 9.70 75 0.80 10 103.34 65 9.69
15 7.70 80 0.60 15 80.28 70 8.12
20 6.10 85 0.60 20 62.91 75 6.83
25 4.90 90 0.50 25 49.70 80 5.78
30 3.90 95 0.40 30 39.57
35 3.20 100 0.40
40 2.60
Outdoor temperature thermistor
Heat sink thermistor
Compressor thermistor
2 and 3 way valve thermistor
CODIGOS DE ERRORES –CODIGOS DE ERRORES – SONDASSONDAS

12. CODIGOS DE ERRORES -CODIGOS DE ERRORES - COMUNICACIÓNCOMUNICACIÓN
SI EL FUSIBLE ESTÁ ABIERTO
O EL VENTILADOR EXTERIOR
ESTA EN CORTO
OBTENEMOS
ERROR DE
COMUNICACIÓN!!

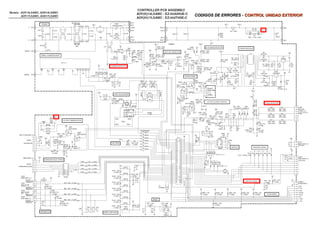

13. CODIGOS DE ERRORES -CODIGOS DE ERRORES - CONTROL UNIDAD EXTERIORCONTROL UNIDAD EXTERIOR

14. CODIGOS DE ERRORES -CODIGOS DE ERRORES - CONTROL UNIDAD EXTERIORCONTROL UNIDAD EXTERIOR
cerrada.

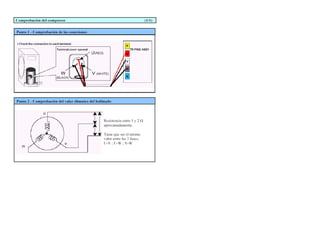

17. CODIGOS DE ERRORES -CODIGOS DE ERRORES - CONTROL UNIDAD EXTERIORCONTROL UNIDAD EXTERIOR
Esta es la tensión a la salida del AFM que
se utiliza para alimenta al ventilador
305V DC a 370 V DC aprox.
15 V DC
De 0 a 15 V DC para controlar la
velocidad del ventilador, con el
ventilador parado el valor es 0 Feedback, envía el ventilador a la placa
de control

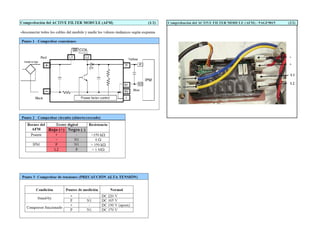

20. EEV
•El grado idóneo de apertura de la válvula de expansión se calcula
y controla mediante los siguientes valores: frecuencia del
compresor, temperatura de descarga, temperatura de tubo interior,
temperatura de tubo exterior, y temperatura ambiente exterior.
•El rango de control está entre los 60 y 480 pulsos.
•Se configura en 480 pulsos 110 segundos después de parar el
compresor.
•En el momento que damos tensión a la unidad exterior, se realiza
la inicialización de la EEV (528 pulsos en la dirección de cierre)

21. MEDICIONES CIRCUITOMEDICIONES CIRCUITO
FRIGORIFICOFRIGORIFICO

22. Sonda 4
Entrada
evaporador
Sonda 1
Aspiración
Presión de baja
Presión de alta
Sonda 3
Entrada
válvula de
expansión
Sonda 2
Descarga
Heat exchanger
(INDOOR)
Sonda 6
Ambiente
aire
Sonda 5
Impulsión
aire

26. CONDUCTOS INVERTERCONDUCTOS INVERTER

27. Curvas de Presión - MODO NORMAL

28. Curvas de Presión - MODO BAJA PRESIÓN

29. Modo Normal Modo 1 Low Static
pressure
DIP SW1-1 OFF ON
DIP SW1-2 OFF OFF
ES NECESARIO
REARMAR LA
MÁQUINA

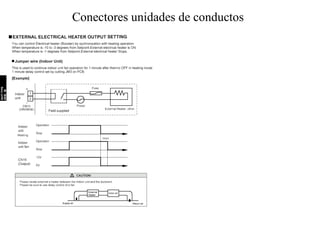

30. Conectores unidades de conductos

31. Conectores unidades de conductos

32. CN15 – EXTERNAL HEATER CN14 – FRESH AIR
CN5 – EX SIGNAL
CN106 – EX SIGNAL
CN114 – EX IN
CN115 – EX OUT
PARA QUE EL PARO-
MARCHA EXTERNO
FUNCIONE HAY QUE
CONECTAR CN5 Y
CN106
MANTENENIEDO LA
POLARIDAD
Se ha creado un
accesorio que
incluirá todos los
conectores.
El código es:
3DCS9032

34. Current capacity setting
•Control del consumo a la entrada de la unidad exterior
PUMP DOWN
•Recogida de refrigerante, se cierra la EEV y el compresor
funciona durante 1 minuto. Inmediatamente después se
deben cerrar las válvulas de servicio.
