1. Diagnóstico
Dibujo de perspectiva

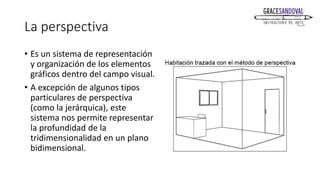

2. La perspectiva
• Es un sistema de representación
y organización de los elementos
gráficos dentro del campo visual.
• A excepción de algunos tipos
particulares de perspectiva
(como la jerárquica), este
sistema nos permite representar
la profundidad de la
tridimensionalidad en un plano
bidimensional.

3. «El término perspectiva se refiere a cualquiera de
las distintas técnicas gráficas que se emplean para
representar en una superficie plana volúmenes y
relaciones en el espacio.»
(Ching, 1998/2010, pág. 201)

4. Medidas y tamaños
• Los tamaños reales no son los que interesan, los que debe saber son
los relativos.
• Los contornos como un aspecto relevante a tener en cuenta a la hora
de encarar un dibujo de perspectiva.

5. El color en la perspectiva
• Las cosas más cercanas generalmente se ven más oscuras y las más
alejadas más claras.
• En relación con los colores, los que estén «cerca» del ojo del
espectador se verán más saturados, y los que estén más alejados irán
perdiendo tinte hasta verse completamente desaturados y
blanquecinos por la incidencia de la luz sobre las partículas de polvo
que flotan en la atmósfera.

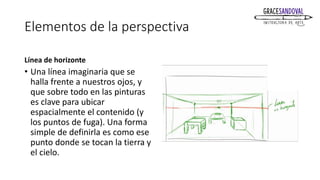

6. Elementos de la perspectiva
Línea de horizonte
• Una línea imaginaria que se
halla frente a nuestros ojos, y
que sobre todo en las pinturas
es clave para ubicar
espacialmente el contenido (y
los puntos de fuga). Una forma
simple de definirla es como ese
punto donde se tocan la tierra y
el cielo.

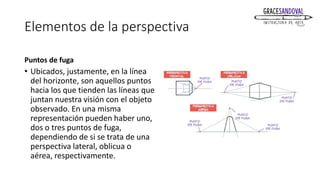

7. Elementos de la perspectiva
Puntos de fuga
• Ubicados, justamente, en la línea
del horizonte, son aquellos puntos
hacia los que tienden las líneas que
juntan nuestra visión con el objeto
observado. En una misma
representación pueden haber uno,
dos o tres puntos de fuga,
dependiendo de si se trata de una
perspectiva lateral, oblicua o
aérea, respectivamente.

8. Elementos de la perspectiva
Plano de cuadro
• Se llama así a la superficie física
sobre la que pintamos o
dibujamos, o sea, el papel o el
lienzo. Leonardo da Vinci la
llamaba “ventana”.

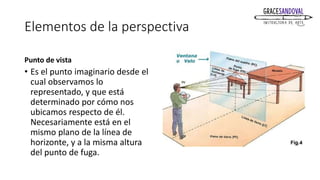

9. Elementos de la perspectiva
Punto de vista
• Es el punto imaginario desde el
cual observamos lo
representado, y que está
determinado por cómo nos
ubicamos respecto de él.
Necesariamente está en el
mismo plano de la línea de
horizonte, y a la misma altura
del punto de fuga.

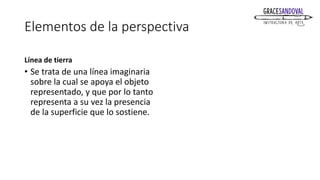

10. Elementos de la perspectiva
Línea de tierra
• Se trata de una línea imaginaria
sobre la cual se apoya el objeto
representado, y que por lo tanto
representa a su vez la presencia
de la superficie que lo sostiene.

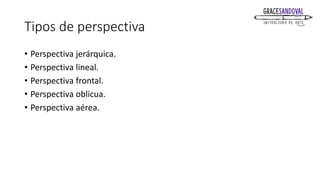

11. Tipos de perspectiva
• Perspectiva jerárquica.
• Perspectiva lineal.
• Perspectiva frontal.
• Perspectiva oblicua.
• Perspectiva aérea.

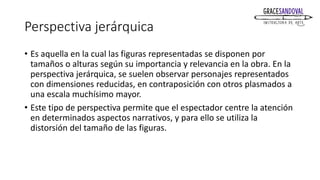

12. Perspectiva jerárquica
• Es aquella en la cual las figuras representadas se disponen por
tamaños o alturas según su importancia y relevancia en la obra. En la
perspectiva jerárquica, se suelen observar personajes representados
con dimensiones reducidas, en contraposición con otros plasmados a
una escala muchísimo mayor.
• Este tipo de perspectiva permite que el espectador centre la atención
en determinados aspectos narrativos, y para ello se utiliza la
distorsión del tamaño de las figuras.

16. Perspectiva lineal
• Es la más conocida.
• Consiste en dibujar los objetos
cada vez más pequeños hasta que
desaparecen al llegar al “punto de
fuga”.
• Los objetos que están más cerca
parecen más grandes.
• Las líneas paralelas se interceptan
en el horizonte.
• Constan de puntos de fuga, y todo
lo demás se basa en las líneas que
conducen a estos puntos de fuga.

17. Perspectiva frontal o paralela
• Esta perspectiva cuenta con un
único punto de fuga en el que
todo converge.
• Es la forma de perspectiva más
sencilla y se suele utilizar para
dibujar habitaciones y pasillos.

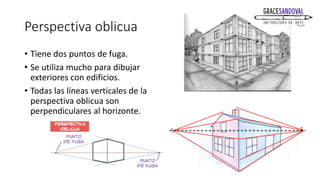

18. Perspectiva oblicua
• Tiene dos puntos de fuga.
• Se utiliza mucho para dibujar
exteriores con edificios.
• Todas las líneas verticales de la
perspectiva oblicua son
perpendiculares al horizonte.

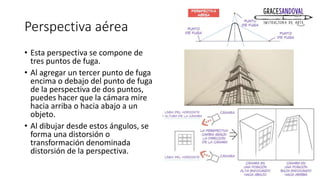

19. Perspectiva aérea
• Esta perspectiva se compone de
tres puntos de fuga.
• Al agregar un tercer punto de fuga
encima o debajo del punto de fuga
de la perspectiva de dos puntos,
puedes hacer que la cámara mire
hacia arriba o hacia abajo a un
objeto.
• Al dibujar desde estos ángulos, se
forma una distorsión o
transformación denominada
distorsión de la perspectiva.

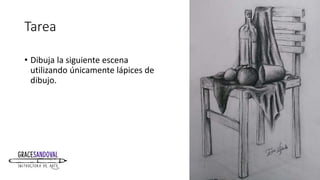

20. Tarea
• Dibuja la siguiente escena
utilizando únicamente lápices de
dibujo.
