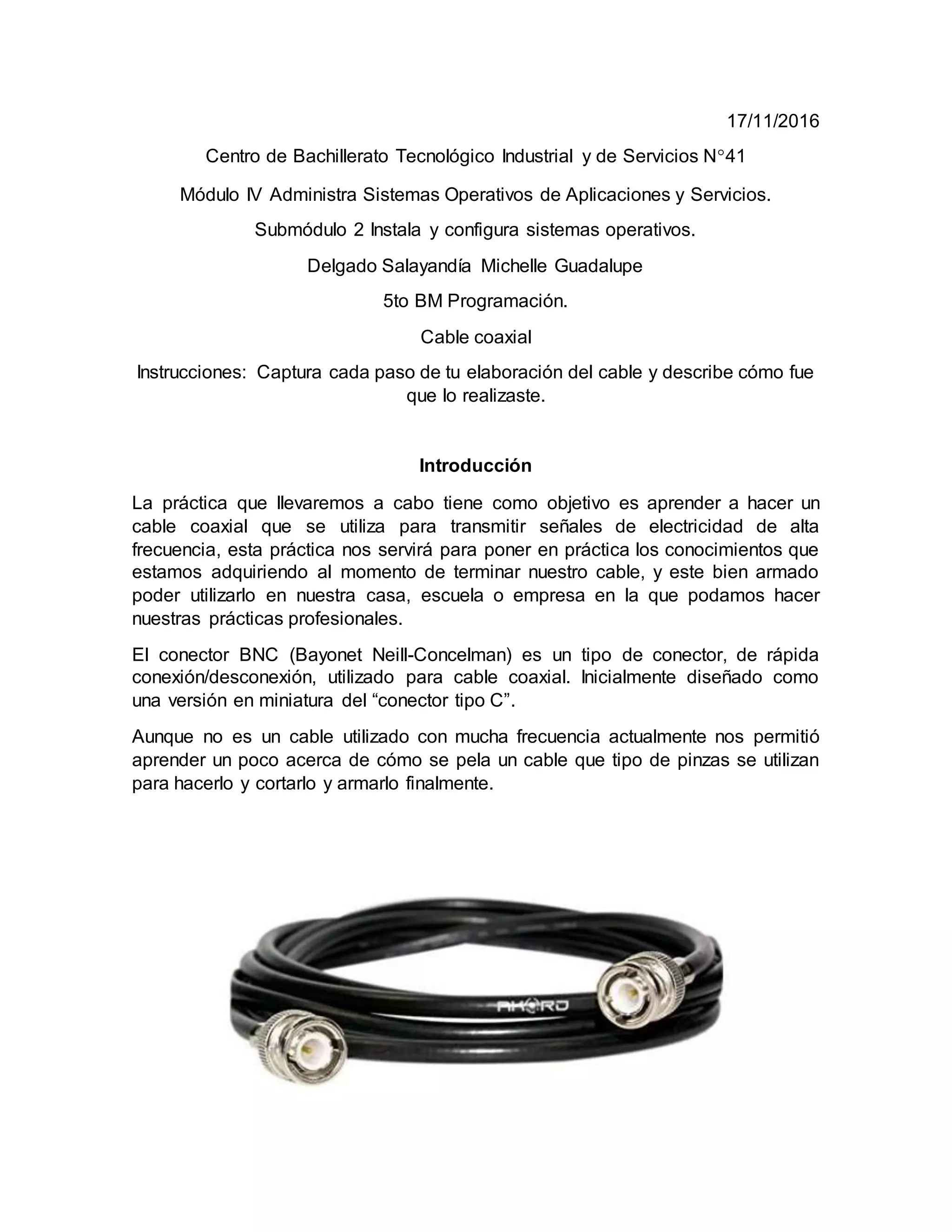

1. 17/11/2016
Centro de Bachillerato Tecnológico Industrial y de Servicios N41
Módulo IV Administra Sistemas Operativos de Aplicaciones y Servicios.
Submódulo 2 Instala y configura sistemas operativos.
Delgado Salayandía Michelle Guadalupe
5to BM Programación.
Cable coaxial
Instrucciones: Captura cada paso de tu elaboración del cable y describe cómo fue
que lo realizaste.
Introducción
La práctica que llevaremos a cabo tiene como objetivo es aprender a hacer un
cable coaxial que se utiliza para transmitir señales de electricidad de alta
frecuencia, esta práctica nos servirá para poner en práctica los conocimientos que
estamos adquiriendo al momento de terminar nuestro cable, y este bien armado
poder utilizarlo en nuestra casa, escuela o empresa en la que podamos hacer
nuestras prácticas profesionales.
El conector BNC (Bayonet Neill-Concelman) es un tipo de conector, de rápida
conexión/desconexión, utilizado para cable coaxial. Inicialmente diseñado como
una versión en miniatura del “conector tipo C”.
Aunque no es un cable utilizado con mucha frecuencia actualmente nos permitió
aprender un poco acerca de cómo se pela un cable que tipo de pinzas se utilizan
para hacerlo y cortarlo y armarlo finalmente.

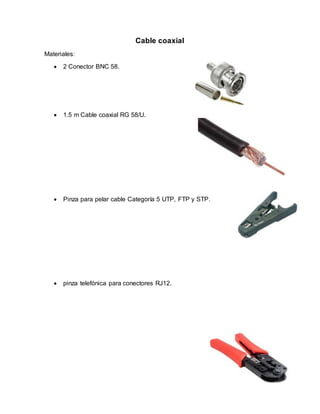

2. Cable coaxial
Materiales:
 2 Conector BNC 58.
 1.5 m Cable coaxial RG 58/U.
 Pinza para pelar cable Categoría 5 UTP, FTP y STP.
 pinza telefónica para conectores RJ12.

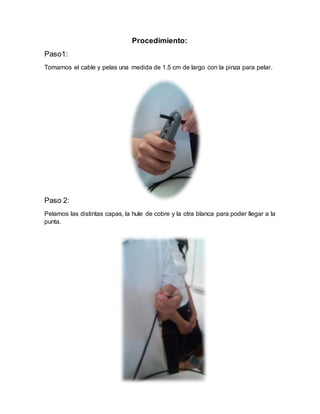

3. Procedimiento:
Paso1:
Tomamos el cable y pelas una medida de 1.5 cm de largo con la pinza para pelar.
Paso 2:
Pelamos las distintas capas, la hule de cobre y la otra blanca para poder llegar a la
punta.

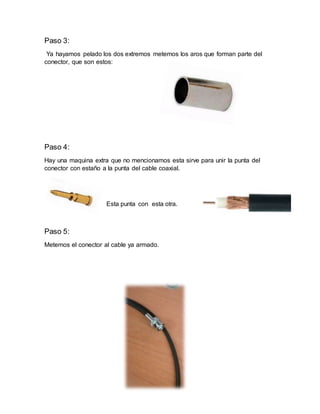

4. Paso 3:
Ya hayamos pelado los dos extremos metemos los aros que forman parte del
conector, que son estos:
Paso 4:
Hay una maquina extra que no mencionamos esta sirve para unir la punta del
conector con estaño a la punta del cable coaxial.
Esta punta con esta otra.
Paso 5:
Metemos el conector al cable ya armado.

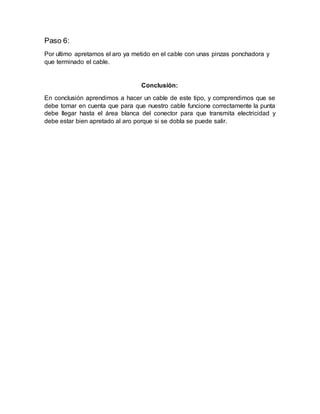

5. Paso 6:
Por ultimo apretamos el aro ya metido en el cable con unas pinzas ponchadora y
que terminado el cable.
Conclusión:
En conclusión aprendimos a hacer un cable de este tipo, y comprendimos que se
debe tomar en cuenta que para que nuestro cable funcione correctamente la punta
debe llegar hasta el área blanca del conector para que transmita electricidad y
debe estar bien apretado al aro porque si se dobla se puede salir.
