El diagrama hombre-máquina representa gráficamente el trabajo coordinado de los operarios y las máquinas a lo largo del tiempo. Muestra las actividades, tiempos de espera y trabajo independiente y combinado. Este diagrama sugiere formas de eliminar el tiempo inactivo de las máquinas y lograr un equilibrio entre el trabajo humano y mecánico. Se utiliza para analizar y mejorar la eficiencia en una estación de trabajo.

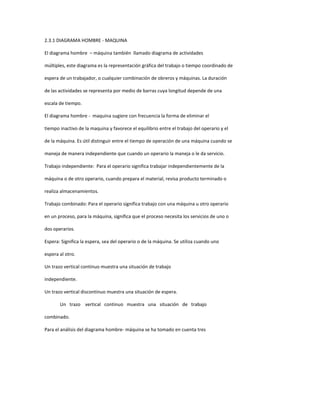

1. 2.3.1 DIAGRAMA HOMBRE - MAQUINA
El diagrama hombre – máquina también llamado diagrama de actividades
múltiples, este diagrama es la representación gráfica del trabajo o tiempo coordinado de
espera de un trabajador, o cualquier combinación de obreros y máquinas. La duración
de las actividades se representa por medio de barras cuya longitud depende de una
escala de tiempo.
El diagrama hombre - maquina sugiere con frecuencia la forma de eliminar el
tiempo inactivo de la maquina y favorece el equilibrio entre el trabajo del operario y el
de la máquina. Es útil distinguir entre el tiempo de operación de una máquina cuando se
maneja de manera independiente que cuando un operario la maneja o le da servicio.
Trabajo independiente: Para el operario significa trabajar independientemente de la
máquina o de otro operario, cuando prepara el material, revisa producto terminado o
realiza almacenamientos.
Trabajo combinado: Para el operario significa trabajo con una máquina u otro operario
en un proceso, para la máquina, significa que el proceso necesita los servicios de uno o
dos operarios.
Espera: Significa la espera, sea del operario o de la máquina. Se utiliza cuando uno
espera al otro.
Un trazo vertical continuo muestra una situación de trabajo
independiente.
Un trazo vertical discontinuo muestra una situación de espera.
Un trazo vertical continuo muestra una situación de trabajo
combinado.
Para el análisis del diagrama hombre- máquina se ha tomado en cuenta tres

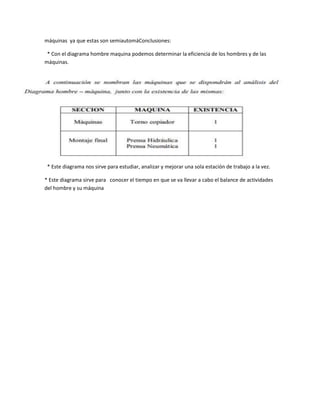

2. máquinas ya que estas son semiautomáConclusiones:
* Con el diagrama hombre maquina podemos determinar la eficiencia de los hombres y de las
máquinas.
* Este diagrama nos sirve para estudiar, analizar y mejorar una sola estación de trabajo a la vez.
* Este diagrama sirve para conocer el tiempo en que se va llevar a cabo el balance de actividades
del hombre y su máquina

3. .
ticas
