Este documento describe las observaciones geológicas de dos afloramientos rocosos en el País Vasco. El primer afloramiento se encuentra en Fruiz y consiste en una colada volcánica de basalto con estructura columnar. El segundo afloramiento se encuentra cerca de Elgoibar y consiste en un sill de basalto intruido entre capas sedimentarias. El documento describe la litología, textura y estructuras de las rocas observadas en cada lugar.

1. SEPTIEMBRE 2012
PUERTO DE BERMEO

3. CALZADA DE LOS GIGANTES (IRLANDA)

4. UBICACIÓN DEL AFLORAMIENTO VOLCÁNICO EN FRUIZ Y QUE VAMOS A ESTUDIAR A
CONTINUACIÓN. ES UNA CANTERA QUE EN LA ACTUALIDAD NO SE EXPLOTA PERO SE
ESTÁN DEPOSITANDO MATERIALES DE DESMONTES DE OBRAS PRÓXIMAS COMO SE
OBSRVA EN LAS IMÁGENES PRÓXIMAS.

5. JUNTO A LA CARRETERA DE FRUIZ ( A 1 km
DE LA POBLACIÓN), EN UNA CANTERA ,
AFLORA UN COLADA VOLCÁNICA DE UNA
POTENCIA DE 80 m. SE TRATA DE UN LAGO
DE LAVA.
EL MATERIAL VOLCÁNICO ESTÁ
TOTALMENTE DIACLASADO COMO
CONSECUENCIA DE LA DISYUNCIÓN
COLUMNAR QUE SUFRIÓ AL ENFRIARSE Y
QUE ES PERPENDICULAR A LA DIRECCIÓN
DEL DEPÓSITO.
EN EL MATERIAL SE PUEDEN APRECIAR EL
MURO DEL MISMO QUE ES PLANO Y DES-
CANSA SOBRE MARGAS Y MARGOCALIZAS
METAMORFIZADAS POR METAMORFISMO
TÉRMICO; Y EL TECHO LIGERAMENTE ON-
DULADO Y BAJO UN ESTRATO DE MARGAS
SIN METAMORFIZAR (DATO QUE SIRVE
PARA IDENTIFICAR MURO Y TECHO Y PARA
SABER QUE NO FUE UNA COLADA QUE SE
INTRODUJO ENTRE DOS ESTRATOS PRE-
EXISTENTES: INFERIOR Y SUPERIOR, SINO
QUE LA COLADA SE DEPÓSITO SOBRE EL
ESTRATO DEL MURO Y EL DEL TECHO SE
FORMÓ DESPUÉS DE FORMARSE LA MISMA

6. PANORÁMICA DEL AFLORAMIENTO DEL QUE SE EXTRAJERON LOS MATERIALES DEL
NÚCLEO
A LA DCHA DE LA IMAGEN SE VEN LAS MARGAS QUE ESTÁN A TECHO (1) DEL DEPÓSITO.

7. (LADO IZDO DEL AFLORAMIENTO). MARGAS Y MARGOCALIZAS (1) SOBRE LAS QUE SE
APOYA EL MURO DEL AFLORAMIENTO VOLCÁNICO. ESTAS ROCAS ESTÁN METAMORFI-
ZADAS POR LA ELEVADA TEMPERATURA DE LA LAVA AL DEPOSITARSE SOBRE ELLAS.

8. (LADO DCHO DEL AFLORAMINETO).MARGAS (1) QUE SE APOYAN SOBRE EL TECHO DE LA
COLADA. ESTAS ROCAS NO ESTÁN METAMORFIZADAS PORQUE SE DEPOSITARON
CUANDO LOS MATERIALES VOLCÁNICOS SE HABÍAN ENFRIADO.

9. TECHO
EN REALIDAD, ÉSTA FUE LA
POSICIÓN INICIAL DEL MATERIAL
VOLCÁNICO QUE SE VOLTEÓ CASI
90º, IGUAL QUE LA SERIE
ESTRATIGRÁFICA EN LA QUE SE
ENCAJA, COMO CONSECUENCIA
DE LOS ESFUERZOS TECTÓNICOS
A LOS QUE FUE SOMETIDO
DURANTE LA OROGÉNESIS
ALPINA.
MURO

10. DISYUNCIÓN COLUMNAR EN LA ZONA DEL MURO.

11. LAS COLUMNAS SON PRISMAS FUNDAMENTALMENTE PENTAGONALES Y
HEXAGONALES.

12. EL ESPESOR (DIÁMETRO) DE LAS COLUMNAS ES DE 25 A 40 cm

13. 1m
Y LA LONGITUD (TAMAÑO) ES MÉTRICA O DECAMÉTRICA.

14. EN LA ZONA DEL TECHO DEL AFLORAMIENTO, QUE ES LIGERAMENTE ONDULADO, LAS
COLUMNAS RESULTANTES DE LA DISYUNCIÓN, COMO SE ADAPTAN AL ONDULAMIENTO
DE LA SUPERFICIE, NO GUARDAN EL ORDEN DEL MURO Y PRESENTAN UN ASPECTO MÁS
CAÓTICO.

15. EN LA PARTE CENTRAL DEL AFLORAMIENTO TAMBIÉN SE OBSERVA QUE LAS COLUMNAS
A UN LADO (1) Y OTRO (2) PIERDEN PARALELISMO. PUDIERA DEBERSE A DOS EPISODIOS
DISTINTOS EN LA EMISIÓN O A LA INTERACCIÓN OCASIONAL CON EL AGUA MARINA QUE
ALTERARÍA LIGERAMENTE EL PROCESO DE LA DISYUNCIÓN.

16. EL BASALTO MUESTRA TEXTURA PORFÍDICA (1) CON ALGUNOS CRISTALES MÁS O
MENOS DESARROLLADOS INMERSOS EN UNA MATRIZ. TAMBIÉN DESTACAN
ESTRUCTURAS COLUMNARES “PIPES” (2) DE LONGITUD MÉTRICA.

17. ESTRUCTURA COLUMNAR “PIPE” CON GRAN CONCENTRACIÓN DE FENOCRISTALES
(GRANDES) DE MINERALES FERROMAGNESIANOS. ORIGINADOS EN UNA FASE INICIAL DE
ENFRIAMIENTO Y ARRASTRADOS POSTERIORMENTE POR UN FLUIDO DE AQUÍ SU
ESTRUCTURA LONGITUDINAL INCLUIDA EN EL RESTO.

19. Soraluze
UBICACIÓN DE LAS PRÓXIMAS OBSERVACIONES: ELGOIBAR.

20. TALUD PRÓXIMO A ELGOIBAR Y QUE ESTÁ OCUPADO POR UN SILL DE ROCA MAGMÁTICA.
SE TRATA DE UNA LÁMINA O MANTO, (EN INGLÉS SILL Y EN SUECO SYLL). ES DECIR, UNA
MASA TABULAR DE ROCA MAGMÁTICA, CON FRECUENCIA EN ORIGEN EN DISPOSICIÓN
HORIZONTAL, (CON EL TIEMPO Y POR LOS MOVIMIENTOS TECTÓNICOS SE HA PODIDO
INCLINAR), QUE HA INTRUIDO (SE HA INTRODUCIDO) LATERALMENTE ENTRE DOS CAPAS
DE ROCAS PREEXISTENTES: ROCAS SEDIMENTARIAS, CAPAS DE LAVA VOLCÁNICA, ETC.

21. EN EL CASO DEL SILL DE ELGOIBAR, LA INTRUSIÓN HA SIDO ENTRE DOS CAPAS DE
ROCAS SEDIMENTARIAS Y ESTÁ INCLINADO. SE SABE QUE ES SILL PORQUE TANTO A
TECHO COMO A MURO LAS ROCAS SEDIMENTARIAS HAN SUFRIDO METAMORFISMO
(ESTO NO OCURRÍA EN FRUIZ)

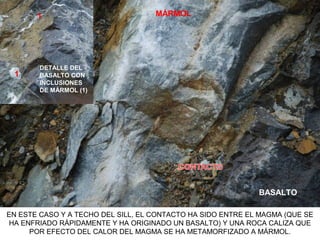

22. 1 MÁRMOL
DETALLE DEL
1 BASALTO CON
INCLUSIONES
DE MÁRMOL (1)
BASALTO
EN ESTE CASO Y A TECHO DEL SILL, EL CONTACTO HA SIDO ENTRE EL MAGMA (QUE SE
HA ENFRIADO RÁPIDAMENTE Y HA ORIGINADO UN BASALTO) Y UNA ROCA CALIZA QUE
POR EFECTO DEL CALOR DEL MAGMA SE HA METAMORFIZADO A MÁRMOL.

23. EL SILL TIENE UNA POTENCIA DE UNOS 50 m. EN LAS ZONAS DE CONTACTO CON LA
ROCA ENCAJANTE , DEBIDO AL ENFRIAMIENTO RÁPIDO SE ORIGINARON ROCAS
BASÁLTICAS. A CONTUACIÓN SE DESARROLLA UNA SERIE DE ROCAS MAGMÁTICAS
PLUTÓNICAS CON EVIDENCIAS DE DIFERENCIACIÓN GRAVITATORIA.

24. UBICACIÓN DE LOS GABROS MASIVOS

25. GABROS MASIVOS DE GRANO MEDIO, CONSTITUIDOS FUNDAMENTALMENTE
POR PLAGIOCLASAS Y PIROXENOS.

26. DETALLE DE LOS FENOCRISTALES
DE PIROXENOS Y ANFÍBLOES
DENTRO DE LOS GABROS MASIVOS HAY INTRUSIÓN DE FACIES GABROIDEA DE GRANO
GRUESO CON ABUNDANTES CRISTALES CENTIMÉTRICOS, ALARGADOS Y DESORIENTA-
DOS DE PIROXENOS Y ANFÍBOLES E INMERSOS EN UNA MATRIZ DE PLAGIOCLASAS.

27. ESTA FACIES “PEGMATOIDEA (DE
GRANOS DE DISTINTO TAMAÑO) O
GABROIDEA” POSIBLEMENTE SEA UNA
INTRUSIÓN PARALELA AL PROPIO SILL.
ALGUNAS GRIETAS QUE CORTAN EL
SILL ESTÁN OCUPADAS POR
ASBESTOS (CRISOTILO QUE ES
TÓXICO).

28. 1
POR DEBAJO DE LAS ROCAS ANTERIORES EXISTE UN PAQUETE DE ROCAS
ULTRAMÁFICAS (1) (CON MUY POCA SÍLICE).

29. LA TEXTURA MUESTRA QUE ESTÁN CONSTITUIDAS POR MINERALES DE
GRANO MEDIO.
