Los protectores dentino pulpare son utilizados para proteger las paredes de la dentina cuando las cavidades son profundas o hay exposición pulpar. Estos pueden ser hidróxido de calcio, óxido de zinc-eugenol, fosfato de zinc o ionómero de vidrio. El óxido de zinc-eugenol es un material de obturación temporal con propiedades sedantes, mientras que el fosfato de zinc y el ionómero de vidrio se usan como bases intermedias por su biocompatibilidad y adhesión a los tejidos dentarios

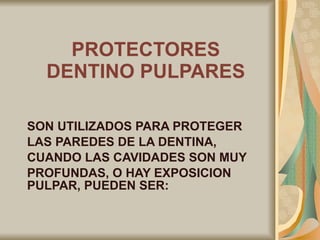

1. PROTECTORES DENTINO PULPARES SON UTILIZADOS PARA PROTEGER LAS PAREDES DE LA DENTINA, CUANDO LAS CAVIDADES SON MUY PROFUNDAS, O HAY EXPOSICION PULPAR, PUEDEN SER:

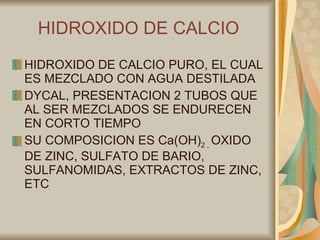

2. HIDROXIDO DE CALCIO HIDROXIDO DE CALCIO PURO, EL CUAL ES MEZCLADO CON AGUA DESTILADA DYCAL, PRESENTACION 2 TUBOS QUE AL SER MEZCLADOS SE ENDURECEN EN CORTO TIEMPO SU COMPOSICION ES Ca(OH) 2 , OXIDO DE ZINC, SULFATO DE BARIO, SULFANOMIDAS, EXTRACTOS DE ZINC, ETC

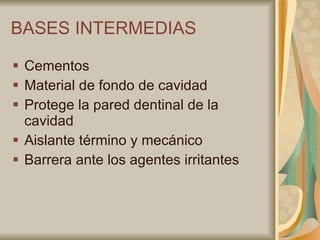

3. BASES INTERMEDIAS Cementos Material de fondo de cavidad Protege la pared dentinal de la cavidad Aislante término y mecánico Barrera ante los agentes irritantes

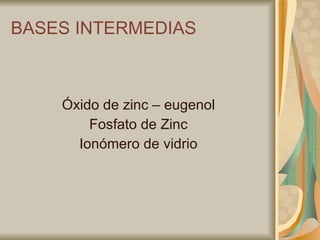

4. BASES INTERMEDIAS Óxido de zinc – eugenol Fosfato de Zinc Ionómero de vidrio

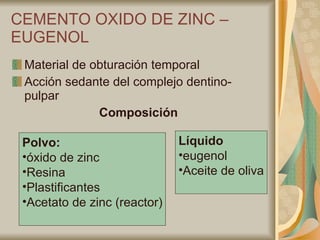

5. CEMENTO OXIDO DE ZINC – EUGENOL Material de obturación temporal Acción sedante del complejo dentino-pulpar Composición Líquido eugenol Aceite de oliva Polvo: óxido de zinc Resina Plastificantes Acetato de zinc (reactor)

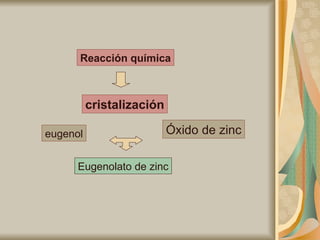

6. eugenol Óxido de zinc Eugenolato de zinc cristalización Reacción química

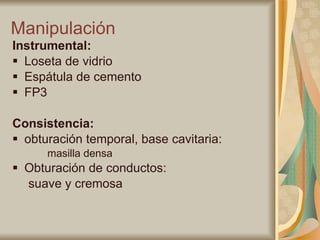

7. Manipulación Instrumental: Loseta de vidrio Espátula de cemento FP3 Consistencia: obturación temporal, base cavitaria: masilla densa Obturación de conductos: suave y cremosa

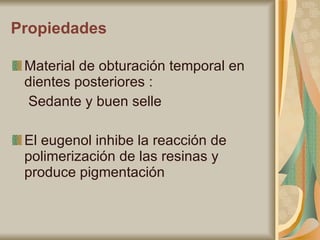

8. Propiedades Material de obturación temporal en dientes posteriores : Sedante y buen selle El eugenol inhibe la reacción de polimerización de las resinas y produce pigmentación

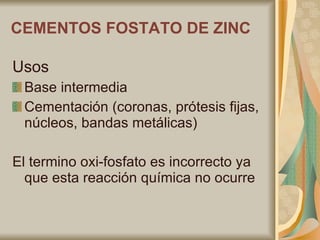

10. CEMENTOS FOSTATO DE ZINC Usos Base intermedia Cementación (coronas, prótesis fijas, núcleos, bandas metálicas) El termino oxi-fosfato es incorrecto ya que esta reacción química no ocurre

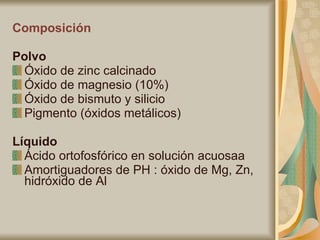

11. Composición Polvo Óxido de zinc calcinado Óxido de magnesio (10%) Óxido de bismuto y silicio Pigmento (óxidos metálicos) Líquido Ácido ortofosfórico en solución acuosaa Amortiguadores de PH : óxido de Mg, Zn, hidróxido de Al

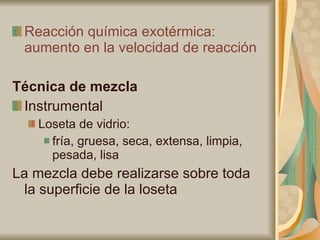

12. Reacción química exotérmica: aumento en la velocidad de reacción Técnica de mezcla Instrumental Loseta de vidrio: fría, gruesa, seca, extensa, limpia, pesada, lisa La mezcla debe realizarse sobre toda la superficie de la loseta

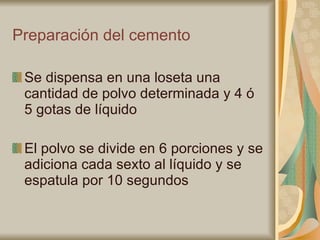

13. Preparación del cemento Se dispensa en una loseta una cantidad de polvo determinada y 4 ó 5 gotas de líquido El polvo se divide en 6 porciones y se adiciona cada sexto al líquido y se espatula por 10 segundos

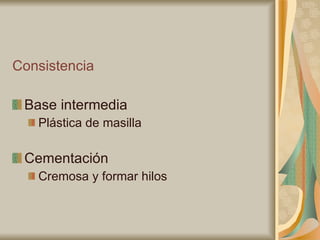

14. Consistencia Base intermedia Plástica de masilla Cementación Cremosa y formar hilos

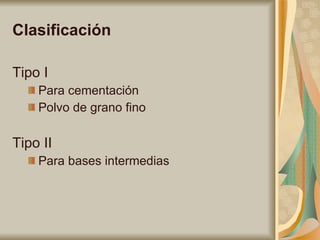

15. Clasificación Tipo I Para cementación Polvo de grano fino Tipo II Para bases intermedias

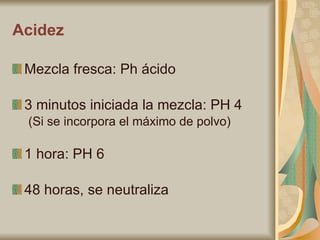

16. Acidez Mezcla fresca: Ph ácido 3 minutos iniciada la mezcla: PH 4 (Si se incorpora el máximo de polvo) 1 hora: PH 6 48 horas, se neutraliza

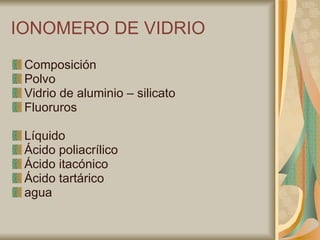

18. IONOMERO DE VIDRIO Composición Polvo Vidrio de aluminio – silicato Fluoruros Líquido Ácido poliacrílico Ácido itacónico Ácido tartárico agua

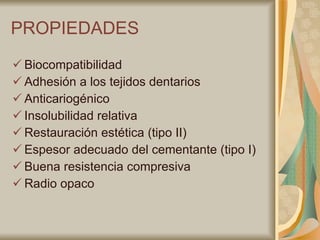

19. PROPIEDADES Biocompatibilidad Adhesión a los tejidos dentarios Anticariogénico Insolubilidad relativa Restauración estética (tipo II) Espesor adecuado del cementante (tipo I) Buena resistencia compresiva Radio opaco

20. PREPARACIÓN DE LA MEZCLA En hoja de block de mezcla la cantidad medida de polvo y líquido (cucharillas dispensadoras para el polvo y frasco gotero para el líquido)

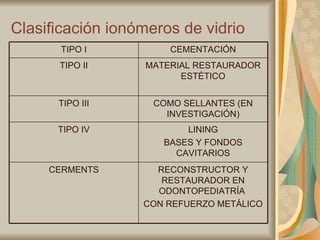

21. Clasificación ionómeros de vidrio RECONSTRUCTOR Y RESTAURADOR EN ODONTOPEDIATRÍA CON REFUERZO METÁLICO CERMENTS LINING BASES Y FONDOS CAVITARIOS TIPO IV COMO SELLANTES (EN INVESTIGACIÓN) TIPO III MATERIAL RESTAURADOR ESTÉTICO TIPO II CEMENTACIÓN TIPO I

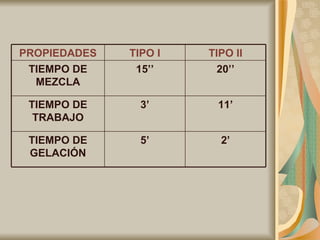

22. 2’ 5’ TIEMPO DE GELACIÓN 11’ 3’ TIEMPO DE TRABAJO 20’’ 15’’ TIEMPO DE MEZCLA TIPO II TIPO I PROPIEDADES
