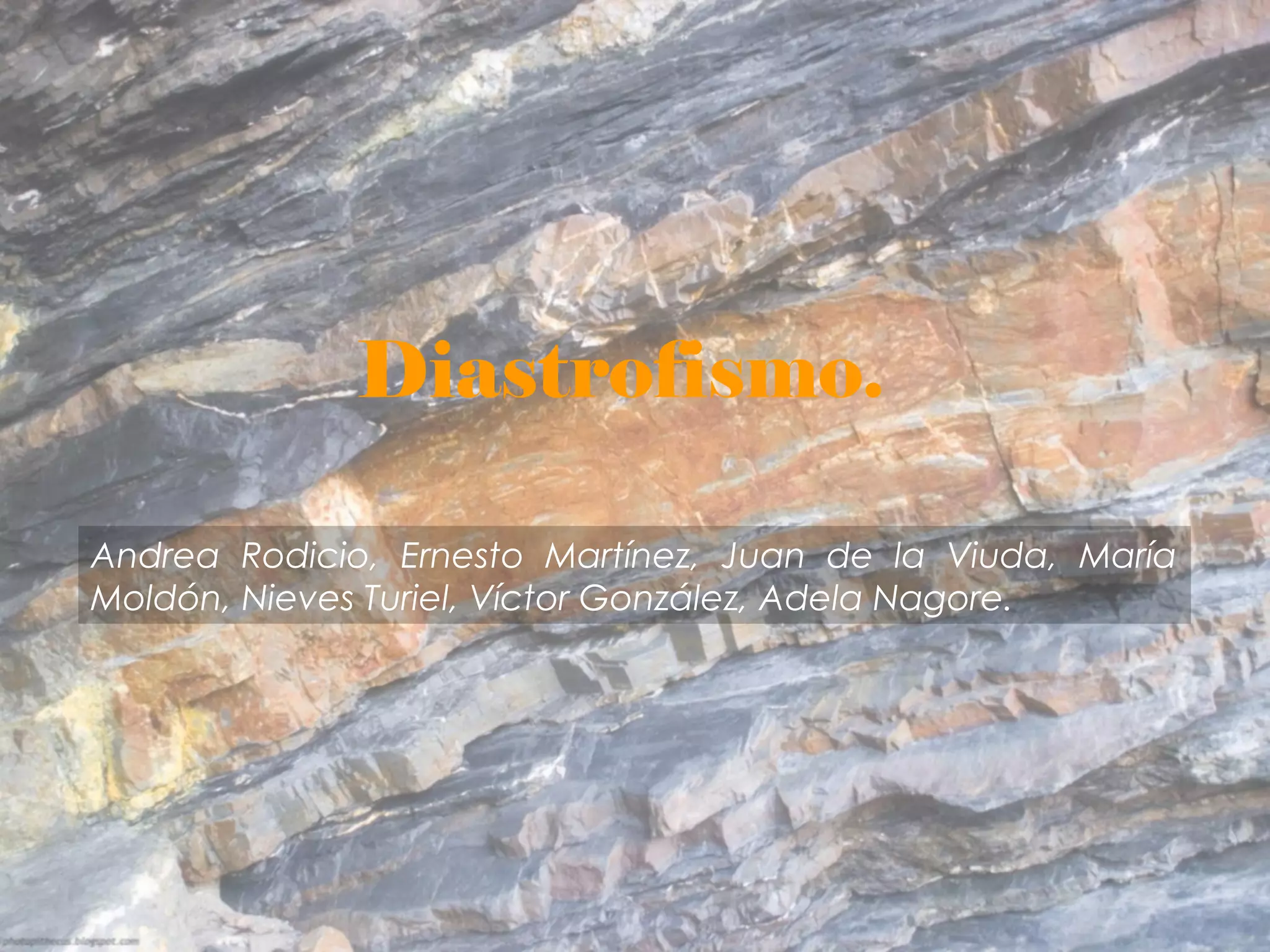

1. Diastrofismo.
Andrea Rodicio, Ernesto Martínez, Juan de la Viuda, María
Moldón, Nieves Turiel, Víctor González, Adela Nagore.

2. Diastrofismo.
Procesos tectónicos que generan plegamientos y
fracturas de las rocas que constituyen la corteza terrestre.
El diastrofismo de divide en:
 Orogénesis.
 Epirogénesis.

3. Orogénesis
Los movimientos orogénicos son aquellos movimientos rápidos
y con sentido horizontal que son responsables de la formación
de las montañas y que dependiendo de cuanta fuerza
de compresión, tensión y elasticidad pueda soportar la roca,
logra formar plegamientos y fallas.

4. Epirogénesis
Son aquellos movimientos lentos y de carácter vertical
que no pueden ser sentidos por el ser humano,
actúan sobre el interior de la tierra y son responsables
de la formación de los continentes.

5. Causas del diastrofismo.

6. Los esfuerzos tectónicos pueden ser de 4 tipos :
• Distensivos (tienden a alargar el cuerpo, divergentes).
• Compresivos (tienden a acortar el cuerpo, convergentes).
• De cizalla (movimiento en la misma dirección pero con
sentido opuesto).
• De torsión (movimientos de rotación).

8. De cizalla.
Distensivos.
Compresivos.

9. Tipos de deformación

10. Deformación elastica
El cuerpo es capaz de recuperar la forma inicial una vez que
la fuerza deja de actuar.
Así las rocas recuperan su forma original al volver a la situación
de estabilidad tras el esfuerzo

11. Deformación plástica
Estas se caracterizan por la deformación permanente después
de haber cesado la fuerza.
De esta manera se forman los pliegues.

12. Deformación discontinua
Cuando una roca soporta ciertos esfuerzos, que superan su
límite de plasticidad y las rocas se fracturan
De esta manera las rocas pierden la continuidad geométrica.
Se produce en las fallas y en las diaclasas.

13. FACTORES QUEFACTORES QUE
CONTROLAN LACONTROLAN LA
DEFORMACIÓNDEFORMACIÓN

14. Litología
Temperatura
Presión
Tiempo de
actuación
Presencia de Fluidos

15. Litología
Depende de sus propiedades físicas, de su propia génesis.
Las rocas sedimentarias aguantan mejor las deformaciones
que las metamórficas, las cuales se fragmentan con facilidad.
La composición cristalina de las rocas ígneas intrusivas hace
que se fracturen si hay fuerzas de por medio.

16. Temperatura y Presión
La temperatura y la presión influyen en su respuesta
mecánica. Ésto depende de a la profundidad donde estén
dichas rocas y de la variación del gradiente geotérmico y de
presión de la zona.
Las rocas mas superficiales responden a los esfuerzos
rompiéndose mientras que las que están situadas a mayor
profundidad tienen mayor plasticidad y es mas fácil que se
plieguen. .

17. Tiempo de actuación
La duración de los esfuerzos cortos e intensos provocan
la rotura de la roca mientras que los prolongados suelen dar lugar
a grandes deformaciones; aún con intensidades bajas. .

18. Presencia de Fluidos
Los fluidos contenidos en las rocas modifican las
propiedades físicas de éstas , con lo cual las respuestas a las
fuerzas que actúan sobre ellas también cambian.
Una roca húmeda se pliega, mientras que una seca se
fractura.

19. Elementos de un pliegue
•Charnela: zona de máxima curvatura del pliegue.
•Eje del pliegue: línea del plano axial con la charnela del
pliegue
•Plano axial: divide al pliegue en dos partes. Une todas las
charnelas.
•Núcleo: parte más interna del pliegue.

20. •Buzamiento: ángulo que forma la línea de máxima
pendiente de una superficie de un estrato, con su
proyección sobre el plano horizontal.
•Dirección: es el ángulo formado por el eje del pliegue y el
norte.
•Cabeceo: ángulo que forma el eje del pliegue con el plano
horizontal.

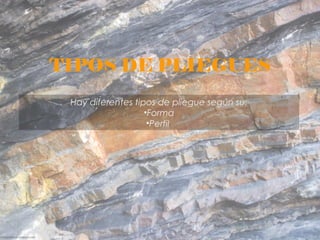

22. TIPOS DE PLIEGUES
Hay diferentes tipos de pliegue según su:
•Forma
•Perfil

23. Según su forma pueden ser:
- Anticlinal
-Sinclinal
Anticlinal: son aquellos en el cual los estratos más modernos
envuelven a los más antiguos . Presentan la parte convexa
hacia arriba, con aspecto de bóveda.
Sinclinal: Son aquellos en el cual los estratos más antiguos
envuelven a los más modernos. Sus flancos forman una U
característica. Tienen la convexidad hacia abajo (hacia el
interior de la tierra), con forma de cuenca o cubeta.

24. Según su perfil puede ser:
-Abiertos
-Cerrados
-Isoclinales
-Monoclinales
-Acordeón
-Cofre o artesa
Abierto y cerrado
Isoclinales: Se denominan isoclinales
cuando los pliegues son igualmente
inclinados y en la misma dirección,
es decir, los flancos del pliegue son
paralelos.

25. Monoclinales o pliegue en
rodilla: Son aquellos pliegues
cuyas capas presentan el
mismo buzamiento y
dirección, es decir, cuando
tienen un solo flanco.
Acordeón: Se denominan así
a los pliegues cuya charnela
es angular.
Cofre y artesa: Son los pliegues
cuya charnela es recta y forma
ángulos aproximados de 90º.
Cofre: la charnela es plana
Artesa: amplia y plana.

26. Pliegues por la posición del
plano axial
Vertical o recto: Es aquel pliegue en el que el plano axial
forma un ángulo recto (90º) con la horizontal.

27. Pliegues por la posición del
plano axial
Inclinado: Se da cuando uno de los flancos presenta un
buzamiento mayor que el otro.

28. Pliegues por la posición del
plano axial
Volcado: Se da cuando uno de los flancos sobrepasa la
vertical y aparece invertido.

29. Pliegues por la posición del
plano axial
RecumbentesSon aquellos pliegues cuyo plano axila
llega a colocarse totalmente horizontal.

30. Pliegues por el tipo de
plegamiento
Concéntricos: Son aquellos pliegues en los que los
estratos mantienen el mismo espesor y no presentan
deformaciones secundarias en su interior.

31. Pliegues por el tipo de
plegamiento
Diarmónicos: el pliegue esta constituido por rocas de
diferente competencia, alternando rocas competentes
con rocas que no lo son tanto(Ej: calizas con arcillas). Los
esfuerzos afectan de diferente forma a los dos tipos de
rocas: afectan mas a las rocas incompetentes.

32. Pliegues por el tipo de
plegamiento
Pliegues de arrastre: se producen cuando en una serie
sedimentaria se alternan capas de rocas competentes
con capas de rocas incompetentes. La flexión producida
por el esfuerzo hace resbalar las capas de las rocas
competentes sobre las incompetentes, formándose estos
pliegues.

33. Asociaciones de pliegues
Los pliegues no son estructuras aisladas sino que suelen darse
en asociaciones.
 Anticlinorio.
 Sinclinorio.

34. Anticlinorio
Los planos axiales convergen hacia el centro de la Tierra,
formando el conjunto una gran estructura anticlinal.
