1. Normalización
(Dibujo Técnico)

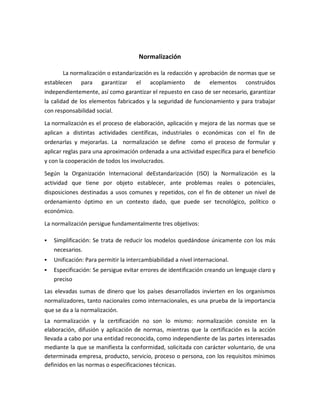

2. Normalización
La normalización o estandarización es la redacción y aprobación de normas que se
establecen para garantizar el acoplamiento de elementos construidos
independientemente, así como garantizar el repuesto en caso de ser necesario, garantizar
la calidad de los elementos fabricados y la seguridad de funcionamiento y para trabajar
con responsabilidad social.
La normalización es el proceso de elaboración, aplicación y mejora de las normas que se
aplican a distintas actividades científicas, industriales o económicas con el fin de
ordenarlas y mejorarlas. La normalización se define como el proceso de formular y
aplicar reglas para una aproximación ordenada a una actividad específica para el beneficio
y con la cooperación de todos los involucrados.
Según la Organización Internacional deEstandarización (ISO) la Normalización es la
actividad que tiene por objeto establecer, ante problemas reales o potenciales,
disposiciones destinadas a usos comunes y repetidos, con el fin de obtener un nivel de
ordenamiento óptimo en un contexto dado, que puede ser tecnológico, político o
económico.
La normalización persigue fundamentalmente tres objetivos:
Simplificación: Se trata de reducir los modelos quedándose únicamente con los más
necesarios.
Unificación: Para permitir la intercambiabilidad a nivel internacional.
Especificación: Se persigue evitar errores de identificación creando un lenguaje claro y
preciso
Las elevadas sumas de dinero que los países desarrollados invierten en los organismos
normalizadores, tanto nacionales como internacionales, es una prueba de la importancia
que se da a la normalización.
La normalización y la certificación no son lo mismo: normalización consiste en la
elaboración, difusión y aplicación de normas, mientras que la certificación es la acción
llevada a cabo por una entidad reconocida, como independiente de las partes interesadas
mediante la que se manifiesta la conformidad, solicitada con carácter voluntario, de una
determinada empresa, producto, servicio, proceso o persona, con los requisitos mínimos
definidos en las normas o especificaciones técnicas.

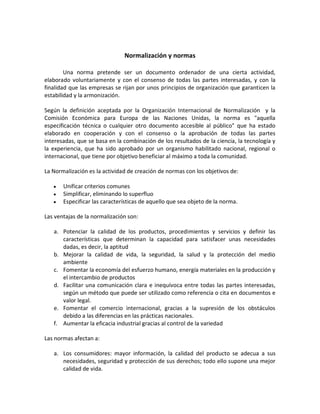

3. Normalización y normas
Una norma pretende ser un documento ordenador de una cierta actividad,
elaborado voluntariamente y con el consenso de todas las partes interesadas, y con la
finalidad que las empresas se rijan por unos principios de organización que garanticen la
estabilidad y la armonización.
Según la definición aceptada por la Organización Internacional de Normalización y la
Comisión Económica para Europa de las Naciones Unidas, la norma es aquella
especificación técnica o cualquier otro documento accesible al público que ha estado
elaborado en cooperación y con el consenso o la aprobación de todas las partes
interesadas, que se basa en la combinación de los resultados de la ciencia, la tecnología y
la experiencia, que ha sido aprobado por un organismo habilitado nacional, regional o
internacional, que tiene por objetivo beneficiar al máximo a toda la comunidad.
La Normalización es la actividad de creación de normas con los objetivos de:
y Unificar criterios comunes
y Simplificar, eliminando lo superfluo
y Especificar las características de aquello que sea objeto de la norma.
Las ventajas de la normalización son:
a. Potenciar la calidad de los productos, procedimientos y servicios y definir las
características que determinan la capacidad para satisfacer unas necesidades
dadas, es decir, la aptitud
b. Mejorar la calidad de vida, la seguridad, la salud y la protección del medio
ambiente
c. Fomentar la economía del esfuerzo humano, energía materiales en la producción y
el intercambio de productos
d. Facilitar una comunicación clara e inequívoca entre todas las partes interesadas,
según un método que puede ser utilizado como referencia o cita en documentos e
valor legal.
e. Fomentar el comercio internacional, gracias a la supresión de los obstáculos
debido a las diferencias en las prácticas nacionales.
f. Aumentar la eficacia industrial gracias al control de la variedad
Las normas afectan a:
a. Los consumidores: mayor información, la calidad del producto se adecua a sus
necesidades, seguridad y protección de sus derechos; todo ello supone una mejor
calidad de vida.

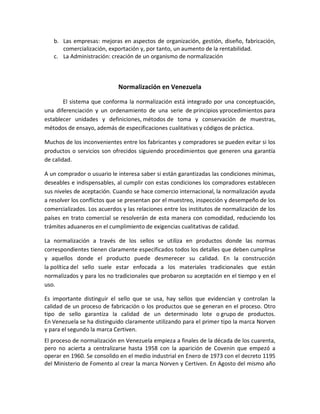

4. b. Las empresas: mejoras en aspectos de organización, gestión, diseño, fabricación,
comercialización, exportación y, por tanto, un aumento de la rentabilidad.
c. La Administración: creación de un organismo de normalización
Normalización en Venezuela
El sistema que conforma la normalización está integrado por una conceptuación,
una diferenciación y un ordenamiento de una serie de principios yprocedimientos para
establecer unidades y definiciones, métodos de toma y conservación de muestras,
métodos de ensayo, además de especificaciones cualitativas y códigos de práctica.
Muchos de los inconvenientes entre los fabricantes y compradores se pueden evitar si los
productos o servicios son ofrecidos siguiendo procedimientos que generen una garantía
de calidad.
A un comprador o usuario le interesa saber si están garantizadas las condiciones mínimas,
deseables e indispensables, al cumplir con estas condiciones los compradores establecen
sus niveles de aceptación. Cuando se hace comercio internacional, la normalización ayuda
a resolver los conflictos que se presentan por el muestreo, inspección y desempeño de los
comercializados. Los acuerdos y las relaciones entre los institutos de normalización de los
países en trato comercial se resolverán de esta manera con comodidad, reduciendo los
trámites aduaneros en el cumplimiento de exigencias cualitativas de calidad.
La normalización a través de los sellos se utiliza en productos donde las normas
correspondientes tienen claramente especificados todos los detalles que deben cumplirse
y aquellos donde el producto puede desmerecer su calidad. En la construcción
la política del sello suele estar enfocada a los materiales tradicionales que están
normalizados y para los no tradicionales que probaron su aceptación en el tiempo y en el
uso.
Es importante distinguir el sello que se usa, hay sellos que evidencian y controlan la
calidad de un proceso de fabricación o los productos que se generan en el proceso. Otro
tipo de sello garantiza la calidad de un determinado lote o grupo de productos.
En Venezuela se ha distinguido claramente utilizando para el primer tipo la marca Norven
y para el segundo la marca Certiven.
El proceso de normalización en Venezuela empieza a finales de la década de los cuarenta,
pero no acierta a centralizarse hasta 1958 con la aparición de Covenin que empezó a
operar en 1960. Se consolido en el medio industrial en Enero de 1973 con el decreto 1195
del Ministerio de Fomento al crear la marca Norven y Certiven. En Agosto del mismo año

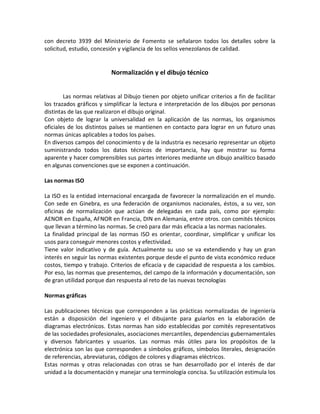

5. con decreto 3939 del Ministerio de Fomento se señalaron todos los detalles sobre la
solicitud, estudio, concesión y vigilancia de los sellos venezolanos de calidad.
Normalización y el dibujo técnico
Las normas relativas al Dibujo tienen por objeto unificar criterios a fin de facilitar
los trazados gráficos y simplificar la lectura e interpretación de los dibujos por personas
distintas de las que realizaron el dibujo original.
Con objeto de lograr la universalidad en la aplicación de las normas, los organismos
oficiales de los distintos países se mantienen en contacto para lograr en un futuro unas
normas únicas aplicables a todos los países.
En diversos campos del conocimiento y de la industria es necesario representar un objeto
suministrando todos los datos técnicos de importancia, hay que mostrar su forma
aparente y hacer comprensibles sus partes interiores mediante un dibujo analítico basado
en algunas convenciones que se exponen a continuación.
Las normas ISO
La ISO es la entidad internacional encargada de favorecer la normalización en el mundo.
Con sede en Ginebra, es una federación de organismos nacionales, éstos, a su vez, son
oficinas de normalización que actúan de delegadas en cada país, como por ejemplo:
AENOR en España, AFNOR en Francia, DIN en Alemania, entre otros. con comités técnicos
que llevan a término las normas. Se creó para dar más eficacia a las normas nacionales.
La finalidad principal de las normas ISO es orientar, coordinar, simplificar y unificar los
usos para conseguir menores costos y efectividad.
Tiene valor indicativo y de guía. Actualmente su uso se va extendiendo y hay un gran
interés en seguir las normas existentes porque desde el punto de vista económico reduce
costos, tiempo y trabajo. Criterios de eficacia y de capacidad de respuesta a los cambios.
Por eso, las normas que presentemos, del campo de la información y documentación, son
de gran utilidad porque dan respuesta al reto de las nuevas tecnologías
Normas gráficas
Las publicaciones técnicas que corresponden a las prácticas normalizadas de ingeniería
están a disposición del ingeniero y el dibujante para guiarlos en la elaboración de
diagramas electrónicos. Estas normas han sido establecidas por comités representativos
de las sociedades profesionales, asociaciones mercantiles, dependencias gubernamentales
y diversos fabricantes y usuarios. Las normas más útiles para los propósitos de la
electrónica son las que corresponden a símbolos gráficos, símbolos literales, designación
de referencias, abreviaturas, códigos de colores y diagramas eléctricos.
Estas normas y otras relacionadas con otras se han desarrollado por el interés de dar
unidad a la documentación y manejar una terminología concisa. Su utilización estimula los

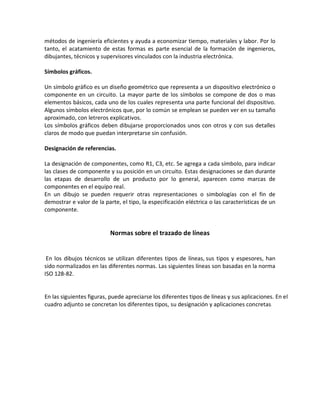

6. métodos de ingeniería eficientes y ayuda a economizar tiempo, materiales y labor. Por lo
tanto, el acatamiento de estas formas es parte esencial de la formación de ingenieros,
dibujantes, técnicos y supervisores vinculados con la industria electrónica.
Símbolos gráficos.
Un símbolo gráfico es un diseño geométrico que representa a un dispositivo electrónico o
componente en un circuito. La mayor parte de los símbolos se compone de dos o mas
elementos básicos, cada uno de los cuales representa una parte funcional del dispositivo.
Algunos símbolos electrónicos que, por lo común se emplean se pueden ver en su tamaño
aproximado, con letreros explicativos.
Los símbolos gráficos deben dibujarse proporcionados unos con otros y con sus detalles
claros de modo que puedan interpretarse sin confusión.
Designación de referencias.
La designación de componentes, como R1, C3, etc. Se agrega a cada símbolo, para indicar
las clases de componente y su posición en un circuito. Estas designaciones se dan durante
las etapas de desarrollo de un producto por lo general, aparecen como marcas de
componentes en el equipo real.
En un dibujo se pueden requerir otras representaciones o simbologías con el fin de
demostrar e valor de la parte, el tipo, la especificación eléctrica o las características de un
componente.
Normas sobre el trazado de líneas
En los dibujos técnicos se utilizan diferentes tipos de líneas, sus tipos y espesores, han
sido normalizados en las diferentes normas. Las siguientes líneas son basadas en la norma
ISO 128-82.

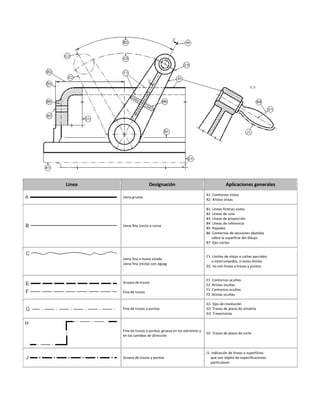

En las siguientes figuras, puede apreciarse los diferentes tipos de líneas y sus aplicaciones. En el
cuadro adjunto se concretan los diferentes tipos, su designación y aplicaciones concretas.

7. Línea Designación Aplicaciones generales
Llena gruesa
A1 Contornos vistos
A2 Aristas vistas
Llena fina (recta o curva
B1 Líneas ficticias vistas
B2 Líneas de cota
B3 Líneas de proyección
B4 Líneas de referencia
B5 Rayados
B6 Contornos de secciones abatidas
sobre la superficie del dibujo
B7 Ejes cortos
Llena fina a mano alzada
Llena fina (recta) con zigzag
C1 Límites de vistas o cortes parciales
o interrumpidos, si estos límites
D1 no son líneas a trazos y puntos
Gruesa de trazos
Fina de trazos
E1 Contornos ocultos
E2 Aristas ocultas
F1 Contornos ocultos
F2 Aristas ocultas
Fina de trazos y puntos
G1 Ejes de revolución
G2 Trazas de plano de simetría
G3 Trayectorias
Fina de trazos y puntos, gruesa en los extremos y
en los cambios de dirección
H1 Trazas de plano de corte
Gruesa de trazos y puntos
J1 Indicación de líneas o superficies
que son objeto de especificaciones
particulares

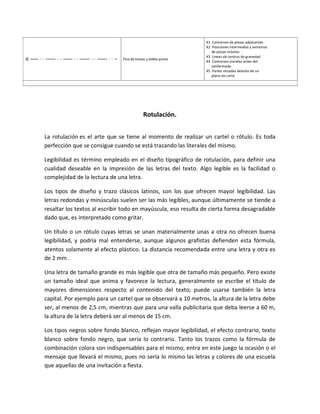

8. Fina de trazos y doble punto
K1 Contornos de piezas adyacentes
K2 Posiciones intermedias y extremos
de piezas móviles
K3 Líneas de centros de gravedad
K4 Contornos iniciales antes del
conformado
K5 Partes situadas delante de un
plano de corte
Rotulación.
La rotulación es el arte que se tiene al momento de realizar un cartel o rótulo. Es toda
perfección que se consigue cuando se está trazando las literales del mismo.
Legibilidad es término empleado en el diseño tipográfico de rotulación, para definir una
cualidad deseable en la impresión de las letras del texto. Algo legible es la facilidad o
complejidad de la lectura de una letra.
Los tipos de diseño y trazo clásicos latinos, son los que ofrecen mayor legibilidad. Las
letras redondas y minúsculas suelen ser las más legibles, aunque últimamente se tiende a
resaltar los textos al escribir todo en mayúscula, eso resulta de cierta forma desagradable
dado que, es interpretado como gritar.
Un título o un rótulo cuyas letras se unan materialmente unas a otra no ofrecen buena
legibilidad, y podría mal entenderse, aunque algunos grafistas defienden esta fórmula,
atentos solamente al efecto plástico. La distancia recomendada entre una letra y otra es
de 2 mm .
Una letra de tamaño grande es más legible que otra de tamaño más pequeño. Pero existe
un tamaño ideal que anima y favorece la lectura, generalmente se escribe el título de
mayores dimensiones respecto al contenido del texto; puede usarse también la letra
capital. Por ejemplo para un cartel que se observará a 10 metros, la altura de la letra debe
ser, al menos de 2,5 cm, mientras que para una valla publicitaria que deba leerse a 60 m,
la altura de la letra deberá ser al menos de 15 cm.
Los tipos negros sobre fondo blanco, reflejan mayor legibilidad, el efecto contrario, texto
blanco sobre fondo negro, que sería lo contrario. Tanto los trazos como la fórmula de
combinación colora son indispensables para el mismo, entra en este juego la ocasión o el
mensaje que llevará el mismo, pues no sería lo mismo las letras y colores de una escuela
que aquellas de una invitación a fiesta.

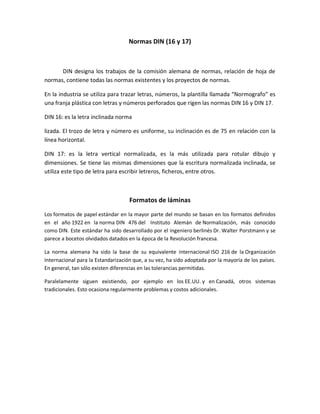

9. Normas DIN (16 y 17)
DIN designa los trabajos de la comisión alemana de normas, relación de hoja de
normas, contiene todas las normas existentes y los proyectos de normas.
En la industria se utiliza para trazar letras, números, la plantilla llamada ͞Normografo͟ es
una franja plástica con letras y números perforados que rigen las normas DIN 16 y DIN 17.
DIN 16: es la letra inclinada norma
lizada. El trozo de letra y número es uniforme, su inclinación es de 75 en relación con la
línea horizontal.
DIN 17: es la letra vertical normalizada, es la más utilizada para rotular dibujo y
dimensiones. Se tiene las mismas dimensiones que la escritura normalizada inclinada, se
utiliza este tipo de letra para escribir letreros, ficheros, entre otros.
Formatos de láminas
Los formatos de papel estándar en la mayor parte del mundo se basan en los formatos definidos
en el año 1922 en la norma DIN 476 del Instituto Alemán de Normalización, más conocido
como DIN. Este estándar ha sido desarrollado por el ingeniero berlinés Dr. Walter Porstmann y se
parece a bocetos olvidados datados en la época de la Revolución francesa.
La norma alemana ha sido la base de su equivalente internacional ISO 216 de la Organización
Internacional para la Estandarización que, a su vez, ha sido adoptada por la mayoría de los países.
En general, tan sólo existen diferencias en las tolerancias permitidas.
Paralelamente siguen existiendo, por ejemplo en los EE.UU. y en Canadá, otros sistemas
tradicionales. Esto ocasiona regularmente problemas y costos adicionales.

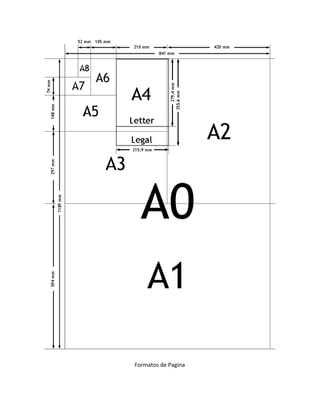

10. Formatos de Pagina

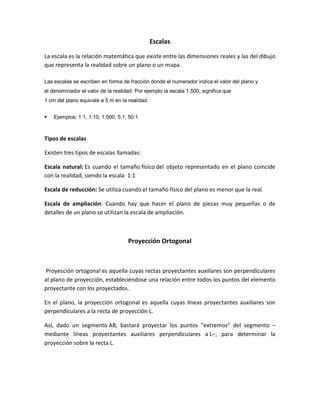

11. Escalas
La escala es la relación matemática que existe entre las dimensiones reales y las del dibujo
que representa la realidad sobre un plano o un mapa.
Las escalas se escriben en forma de fracción donde el numerador indica el valor del plano y
el denominador el valor de la realidad. Por ejemplo la escala 1:500, significa que
1 cm del plano equivale a 5 m en la realidad.
Ejemplos: 1:1, 1:10, 1:500, 5:1, 50:1
Tipos de escalas
Existen tres tipos de escalas llamadas:
Escala natural: Es cuando el tamaño físico del objeto representado en el plano coincide
con la realidad, siendo la escala 1:1
Escala de reducción: Se utiliza cuando el tamaño físico del plano es menor que la real.
Escala de ampliación: Cuando hay que hacer el plano de piezas muy pequeñas o de
detalles de un plano se utilizan la escala de ampliación.
Proyección Ortogonal
Proyección ortogonal es aquella cuyas rectas proyectantes auxiliares son perpendiculares
al plano de proyección, estableciéndose una relación entre todos los puntos del elemento
proyectante con los proyectados.
En el plano, la proyección ortogonal es aquella cuyas líneas proyectantes auxiliares son
perpendiculares a la recta de proyección L.
Así, dado un segmento AB, bastará proyectar los puntos extremos del segmento ʹ
mediante líneas proyectantes auxiliares perpendiculares a Lʹ, para determinar la
proyección sobre la recta L.

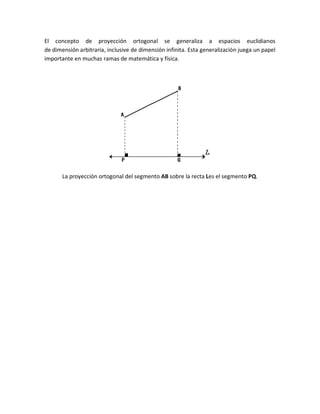

12. El concepto de proyección ortogonal se generaliza a espacios euclidianos
de dimensión arbitraria, inclusive de dimensión infinita. Esta generalización juega un papel
importante en muchas ramas de matemática y física.
La proyección ortogonal del segmento AB sobre la recta Les el segmento PQ.
