1. BLOQUE1
Capacidad Terminal 1
Identificar los conceptos básicos y reglas generales del dibujo técnico mediante el
conocimiento teórico práctico.
Concepto de dibujo técnico.
El dibujo técnico es el lenguaje gráfico que se utiliza para comunicar, en el marco de
actividades industriales y de diseño, desde las ideas más globales hasta los detalles
vinculados con un contenido tecnológico.
También se ha definido al concepto de dibujo técnico como el sistema de
representación gráfica de objetos ya existentes o bien de prototipos, atendiendo a
normas y convenciones preestablecidas por instituciones reguladoras.

2. VIDEO:

4. La regla T
La regla T recibe ese nombre por su semejanza con la letra T. Posee dos brazos
perpendiculares entre sí. El brazo transversal es más corto. Se fabrican de madera o
plástico. Se emplea para trazar líneas paralelas horizontales en forma rápida y precisa.
También sirve como punto de apoyo a las escuadras y para alinear el formato y proceder a
su fijación.
Reglas generales

5. La regla graduada se utiliza para medir y transportar magnitudes lineales. Puede tener
diferentes características en función de las necesidades del usuario: regla transparente o no,
rígida o flexible, etc. En general, en dibujo técnico se emplean reglas graduadas de dos o tres
milímetros de grosor, y están graduadas en milímetros.
La regla graduada

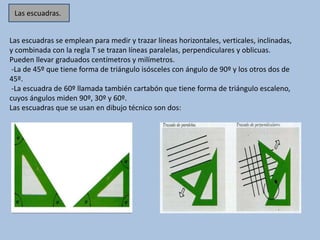

6. Las escuadras se emplean para medir y trazar líneas horizontales, verticales, inclinadas,
y combinada con la regla T se trazan líneas paralelas, perpendiculares y oblicuas.
Pueden llevar graduados centímetros y milímetros.
-La de 45º que tiene forma de triángulo isósceles con ángulo de 90º y los otros dos de
45º.
-La escuadra de 60º llamada también cartabón que tiene forma de triángulo escaleno,
cuyos ángulos miden 90º, 30º y 60º.
Las escuadras que se usan en dibujo técnico son dos:
Las escuadras.

8. VIDEO:

9. El compás
El compás es un instrumento de trazado que se emplea para trazar líneas curvas:
circunferencias, arcos, etc., con un radio fijo.
También se puede utilizar para transportar medidas lineales sobre un dibujo. Los compases
son metálicos normalmente, y pueden estar articulados o no.
El útil tiene dos brazos. Uno de ellos acaba en punta, de manera que puede clavarse y servir
como apoyo para el trazado de las curvas. En el otro brazo hay normalmente un trozo de
mina de grafito para los trazos, pero también se pueden acoplar estilógrafos y otros
instrumentos de dibujo que permiten utilizar el compás para realizar, por ejemplo, dibujos
con tinta.

10. VIDEO:

11. Capacidad Terminal N’2
Utilizar correctamente los materiales para dibujo técnico.
Para la realización y representación de los dibujos técnicos es necesario un soporte físico, el
papel de dibujo; además éste debe descansar sobre una superficie de apoyo que permita
elaborar un trazado preciso y seguro, el tablero de dibujo.
Los antecedentes del papel los encontramos en Sumeria (tablillas de barro y cera), Egipto
(papiro) y Grecia (pergaminos).
Papel

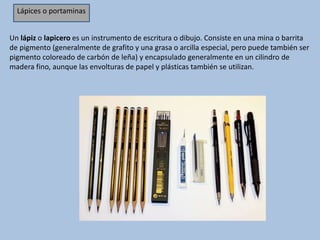

12. Un lápiz o lapicero es un instrumento de escritura o dibujo. Consiste en una mina o barrita
de pigmento (generalmente de grafito y una grasa o arcilla especial, pero puede también ser
pigmento coloreado de carbón de leña) y encapsulado generalmente en un cilindro de
madera fino, aunque las envolturas de papel y plásticas también se utilizan.
Lápices o portaminas

13. Aunque en dibujo técnico se aconseja no borrar, a veces es necesario corregir errores y en
este caso debemos recurrir a las gomas, estas se deben usar correctamente: con suavidad, en
un solo sentido, para no estropear el satinado del papel.
Para afilar las puntas de las minas, ya sea de lápiz o portaminas, disponemos de diversos
útiles: raspador, sacapuntas y afiladores de minas.
El sacapuntas se fabrica normalmente en metal (son los más apropiados) pero también
pueden ser de plástico. Los hay de varios tipos: de sobremesa y eléctrico.
Borrador
Sacapuntas

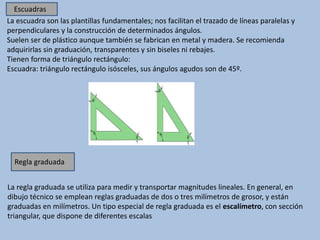

14. La escuadra son las plantillas fundamentales; nos facilitan el trazado de líneas paralelas y
perpendiculares y la construcción de determinados ángulos.
Suelen ser de plástico aunque también se fabrican en metal y madera. Se recomienda
adquirirlas sin graduación, transparentes y sin biseles ni rebajes.
Tienen forma de triángulo rectángulo:
Escuadra: triángulo rectángulo isósceles, sus ángulos agudos son de 45º.
La regla graduada se utiliza para medir y transportar magnitudes lineales. En general, en
dibujo técnico se emplean reglas graduadas de dos o tres milímetros de grosor, y están
graduadas en milímetros. Un tipo especial de regla graduada es el escalímetro, con sección
triangular, que dispone de diferentes escalas
Regla graduada
Escuadras

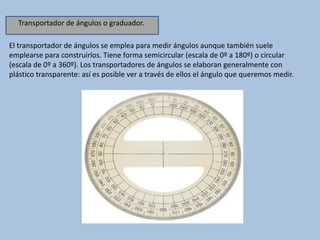

15. El transportador de ángulos se emplea para medir ángulos aunque también suele
emplearse para construirlos. Tiene forma semicircular (escala de 0º a 180º) o circular
(escala de 0º a 360º). Los transportadores de ángulos se elaboran generalmente con
plástico transparente: así es posible ver a través de ellos el ángulo que queremos medir.
Transportador de ángulos o graduador.

16. Un compás es un instrumento de dibujo técnico que se puede utilizar para
realizar círculos o arcos. También se puede utilizar como una herramienta para
medir distancias, en particular en los mapas. Los compases se pueden utilizar
en matemáticas, para dibujo, navegación y otros fines.
En dibujo técnico el compás tiene dos funciones:
-Dibujar circunferencias o arcos de circunferencias.
-Trasladar medidas.
Compás.

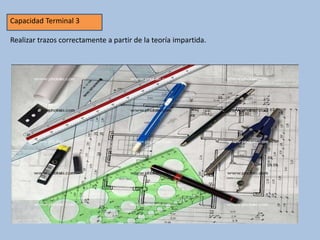

17. Capacidad Terminal 3
Realizar trazos correctamente a partir de la teoría impartida.

18. Uso de algunos instrumentos.

19. Construir una base teórica para el dibujo técnico asistido por computadora.
Dibujo técnico asistido por computadora
es el uso de un amplio rango de herramientas computacionales que asisten a ingenieros,
arquitectos y diseñadores. El CAD es también utilizado en el marco de procesos de
administración del ciclo de vida de productos.
Capacidad Terminal N’4
