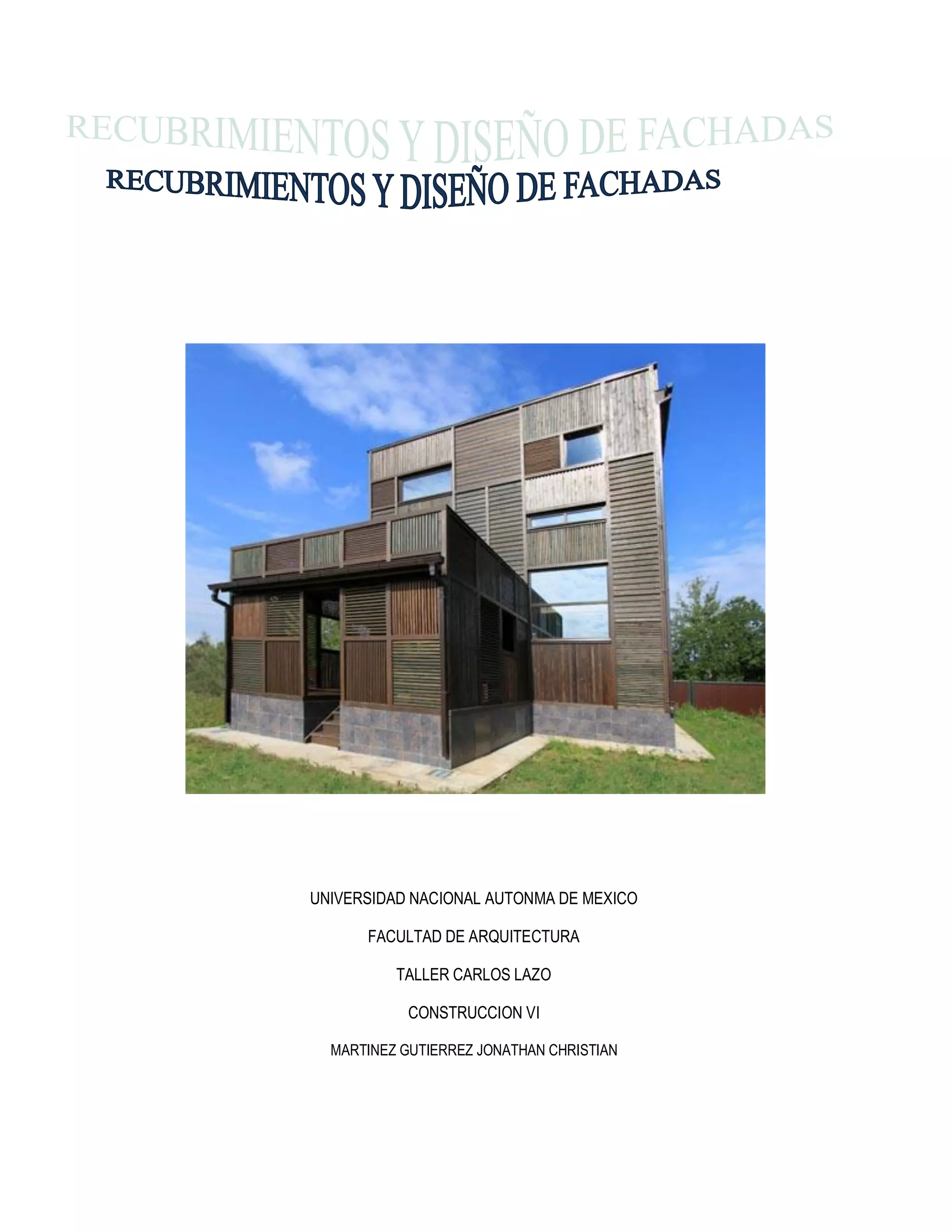

1. UNIVERSIDAD NACIONAL AUTONMA DE MEXICO
FACULTAD DE ARQUITECTURA
TALLER CARLOS LAZO
CONSTRUCCION VI
MARTINEZ GUTIERREZ JONATHAN CHRISTIAN

2. Desde la antigüedad se han utilizado los recubrimientos cerámicos en infinidad de aplicaciones y como elemento
arquitectónico. De antiguas civilizaciones como la griega, egipcia y romana conservamos restos de la utilización de
baldosas esmaltadas en revestimientos exteriores principalmente con fines decorativos. En la península Ibérica aún hoy
podemos disfrutar de multitud de ejemplos de utilización de cerámica en la arquitectura de épocas como el dominio
árabe, barroco y el modernismo catalán, lo que demuestra las cualidades de la cerámica para soportar sin alteraciones
el paso del tiempo.
La fachada es la primera barrera arquitectónica que protege la vivienda de las agresiones externas. La cerámica
aplicada en fachadas constituye un cerramiento con función de protección térmica; contra el agua y la humedad;
acústica; contra incendios y contra ataques mecánicos y químicos. Además, como cerramiento estético aporta
luminosidad, autolimpieza, colorido, expresividad dando la posibilidad de crear “museos al aire libre”.
Diversos estudios han comprobado que el uso de baldosas cerámicas en fachadas proporcionan mayor integridad y
durabilidad en las mismas.
Las propiedades más destacables de la cerámica frente a otros materiales son:
-Estéticas: modularidad; tratamiento superficial (brillo, mate, relieve, etc); color; soporte gráfico; y combinabilidad
gráfica.
- Técnicas: posibilidad de aplacado o anclajes mecánicos. En ambos casos hay que tener en cuenta las interacciones
que se producen entre los componentes de la pared exterior para garantizar un adecuado nivel de prestaciones.
- Otras: incombustibilidad; equipotencialidad eléctrica y ausencia de generación de cargas estáticas; resistencia a
productos químicos agresivos; asepsia y resistencia; elevada resistencia a la abrasión; resistencia al agua.
Hay que destacar también los importantes avances tecnológicos en materiales; piezas especiales; sistemas de
instalación (adhesivos cementosos con aditivos específicos para mejorar la deformabilidad, adherencia, y resistencia a
agentes externos); el paralelo desarrollo de sistemas de instalación de fachadas ligeras, con anclajes vistos y ocultos, y
el desarrollo de la formación y progresiva especialización de los profesionales colocadores. Ambas cosas proporcionan
elevadas garantías de adecuación y amplían las posibilidades estéticas y técnicas en el diseño de recubrimientos de
fachadas.
Tipologías del aplacado cerámico
Principalmente, se pueden diferenciar dos soluciones técnicas en la colocación de cerámica en fachadas:
Adheridas directamente al cerramiento
Aplicación de baldosas mediante adhesivos cementosos, colocación directa sobre el cerramiento que actúa como
soporte.
Técnica de colocación: colocación directa sobre el cerramiento. Los soportes se preparan previamente mediante
maestreado para eliminar las desviaciones de planitud en la superficie de colocación, se requiere un estudio para la

3. disposición de juntas de movimiento (de dilatación) que dividan los paños, y, en todos los casos, se recomienda
utilizar baldosas de formato pequeño o medio y aumentar el ancho de las juntas de colocación.
Método de colocación: colocación en capa delgada por el método del doble encolado con adhesivos cementosos de alta
adherencia, tipo C2 recomendándose que dispongan de las características adicionales de deformabilidad y tiempo
abierto ampliado.
Rejuntado: junta de colocación mínima de 5 mm rellenada con material de rejuntado cementoso del tipo CG2W,
recomendándose la característica adicional de deformabilidad.

4. Ancladas mecánicamente y separadas del cerramiento: fachadas ventiladas
Una vez que aparecieron las estructuras de acero y hormigón, las fachadas ya no realizaban su labor portante. La
principal mejora del cerramiento de fachadas consiste en una cámara de aire separada por dos hojas, una interior y otra
exterior, en la que se instala un aislante térmico. Una fachada ventilada acentúa esta condición mediante una estructura
de separación, que garantiza una ventilación continuada a lo largo de toda la superficie de la fachada y ofrece las
siguientes mejoras: protección térmica, estanqueidad y estabilidad.
Solución constructiva típica:
La fachada ventilada se encuentra constituida por lo siguientes elementos:
1. Hoja interior: soporte sobre el que se asentará la fachada ventilada. Cerramiento básico del edificio que se apoya en
la estructura del edificio, independizando la hoja exterior mediante el sistema de anclaje.
2. Material aislante térmico: impide la transmisión térmica entre el interior y el exterior de la fachada. Incluye una
estructura portante que permite la colocación del paramento exterior, contemplando la cámara necesaria par ala
convección del aire en el interior de la fachada ventilada.
3. Sistema de anclaje: elementos por los que el revestimiento final queda mecánicamente fijado a la estructura
portante.
4. Hoja exterior: define la cara exterior del edificio, formando la cámara de aire (revestimiento cerámico).
5. Cámara de aire ventilada en toda la fachada: su misión es cerrar el paso de agua del exterior y evacuar la humedad
gracias a su continua ventilación.

5. Las fachadas ventiladas aportan a las edificaciones protección ante los agentes atmosféricos, produciendo en estas
efectos diferenciados según las estaciones. En verano, gracias a la corriente renovadora de aire frío que generan en su
interior, evitan el recalentamiento de los paramentos exteriores de los edificios impidiendo que las temperaturas en el
interior del edificio se eleven. En invierno, esta tendencia se invierte y es el edificio el que trata de calentar el aire
exterior. Otros agentes como el viento o la lluvia golpean en las fachadas ventiladas impidiendo que contacten con los
paramentos del edificio evitando así patologías tan habituales como humedades por filtración, envejecimiento de
materiales, etc.
Otras ventajas de las fachadas ventiladas cerámicas son las de aligeramiento del sistema envolvente y la libertad de
elección del material de revestimiento entre los de más calidad.
Gres porcelánico en fachadas ventiladas
Tradicionalmente los productos utilizados para estos paramentos han sido piedras naturales (mármoles, granitos, etc);
planchas de metal; cementos fibrosos; materiales plásticos, etc...Sin embargo, y gracias a los grandes avances
tecnológicos y los nuevos desarrollos de I+D+i, los Azulejos de España cuentan entre su oferta con baldosas de
porcelánico en gran formato y con múltiples ventajas frente a materiales más tradicionales para fachadas ventiladas.
El gres porcelánico cuenta con una elevada precisión dimensional; una alta homogeneidad; no presenta expansión
significativa por humedad; valores reducidos del coeficiente de dilatación; resistencia a la corrosión; alta resistencia a
ácidos; a la radiación solar; heladas; y es de fácil limpieza.

6. Actualmente, el número de fabricantes españoles que ofertan productos específicos para su uso en fachadas crece cada
día.
Hoy en día la conciencia verde y el aumento de los costes exige ser cada vez más eficiente en el uso de materiales pero
también es posible elegir otros nuevos que tengan mejores prestaciones o cuyo proceso de fabricación sea más limpio.
Veamos cómo es la carta de nuevos ingredientes que ingenieros y arquitectos tienen a su disposición.
Actualmente, la fachada es para los promotores y arquitectos más que nunca un elemento de diseño de un edificio. Con
structura, WERZALIT abre nuevas posibilidades de diseño. El perfil para fachadas utilizable por ambas caras
convence con cuatro eficaces colores con efecto metalizado y dos superficies estructuradas diferentes.
Concepto de color con estilo y efecto
El concepto de color innovador de structura pone interesantes centos en la arquitectura moderna. Dependiendo de la
posición del sol, la composición especial del material crea diferentes matices de color con el efecto mezclado de fibras
de madera y las partículas centelleantes del polímero coloreado. Así, dependiendo de la incidencia de la luz, el “silver
alu” presenta el aspecto de aluminio brillante plateado azulado o aluminio oxidado gris aterciopelado. El “black zinc”
ofrece cinc titanio color antracita o gris pizarra. El “green copper” cambia en tonos verdes plateados y el “red copper”
en tonos óxido pardorrojizos.

7. Un perfil – dos superficies
El perfil para fachadas structura puede utilizarse por ambas
caras. Las dos superficies con diferente estructura – “linea” y
“banda” – ofrecen interesantes posibilidades de diseño. El diseño
característico del lado de perfil “linea” son líneas finas,
mientras que “banda” presenta tablas anchas que resaltan en
las grandes superficies.
Perfiles para fachadas structura – utilizables por ambas caras en linea o banda:
Los perfiles structura se descoloran ligeramente de forma natural con el
paso del tiempo.
Protección y resistencia en todos los aspectos
La fachada es la cara de un edificio. Necesita una protección especial para que el viento, las precipitaciones y las
temperaturas extremas no dejen huellas. structura combina la máxima resistencia con las grandes exigencias de una
estética moderna.

8. Lo mejor de la madera y el plástico
Structura se fabrica con el innovador material de madera y polímero S2 (WPC = Wood Plastic Composite), una
combinación de maderas seleccionadas y un polímero industrial de alta calidad como aglutinante. La parte de polímero
proporciona estabilidad de forma, resistencia a la fisuración, así como resistencia a la climatología y convence por su
facilidad de mantenimiento. La parte de madera proporciona a los perfiles resistencia a los golpes y la rotura. structura
es tan fácil de mecanizar como la madera. La madera es una materia prima de CO2 neutro de exploración
forestal regional y sostenible, con homologación PEFC, las distancias cortas y la reciclabilidad garantizan un balance
ecológico positivo.
Mostrar el perfil en toda la superficie o poner acentos puntuales
Structura es apropiada para nuevas construcciones y para modernizaciones. Como fachada parcial en protecciones
laterales contra la intemperie de casas, frontones, buhardillas y jambas, el perfil para fachadas ofrece una protección
fiable contra la climatología y puede combinarse muy bien con otros materiales. Como fachada completa, structura
ofrece todas las ventajas de una fachada antepuesta, con ventilación posterior. Este sistema con una física de
construcción óptima protege la pared exterior contra los perjuicios funcionales, ya que consta de diferentes capas
(estructura portante, aislamiento, protección contra la climatología) separadas constructivamente. De este modo la
humedad de la construcción y de uso puede eliminarse con seguridad por medio del espacio intermedio de ventilación
posterior.

9. Montaje que ahorra costes y fácil elaboración
La economía en las construcciones nuevas, reformas y ampliaciones depende de manera decisiva de la rapidez y
eficiencia del montaje. structura tiene en cuenta totalmente esta exigencia – con un sistema fácil y bien pensado y un

10. perfil manejable que puede ser montado por una sola persona. El programa profesional se completa con las
instrucciones detalladas y los accesorios apropiados.
