Este documento describe el vidrio celular, incluyendo sus características como material ligero, rígido e impermeable con alta resistencia al fuego y baja conductividad térmica. Explica que se fabrica fusionando vidrio con carbono para crear celdas de vacío y que se usa comúnmente para aislamiento térmico en construcción, como en muros, techos, fachadas y rehabilitación de edificios.

1. NUEVOS MATERIALES Y SISTEMAS
MRA_13/14
ALUMNO: SAIOA MINTEGUI MORENO

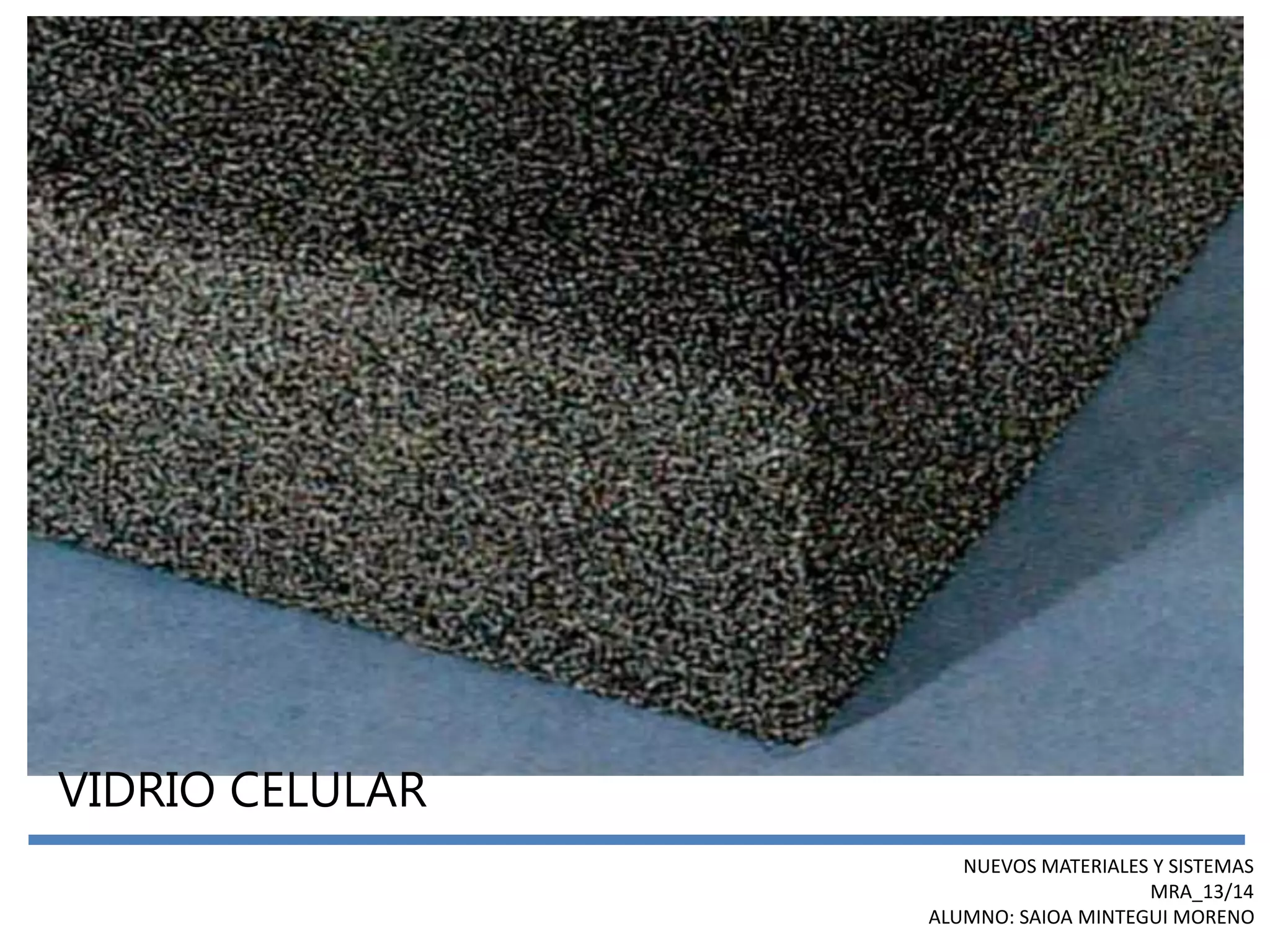

VIDRIO CELULAR

2. INDICE
• ¿Qué es?
• Características
• Inconveniente
• Proceso de fabricación
• Aplicaciones
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO

3. NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 1
¿QUE ES?
El vidrio celular o vidrio expandido es un material de construcción que se
obtiene tras fusionar polvo vítreo de un vidrio blanco donde, por proceso
termoquímico, se crean células en estado de parcial vacío lo que evita la
comunicación entre ellas. Para obtener la estructura porosa que termina las
propiedades aislantes se añade carbono en forma de hollín.
.

4. CARACTERISTICAS
• Material ligero y rígido
• Composición muy porosa
• Impermeable al agua
• Impermeable al vapor de agua (no es
necesaria una barrera de vapor)
• Incombustible (clase M0)
• Alta resistencia al fuego
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 2

5. CARACTERISTICAS
• Imputrescible
• Alta resistencia a compresión.
• Resistente a los productos agresivos,
disolventes orgánicos y a la mayoría
de ácidos.
• Indeformable, por ser insensible las
variaciones de temperatura.
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 3

6. CARACTERISTICAS
• Fácil de trabajar y cortar, para
adaptarlo a los lugares que haya que
modificar su forma.
• Resistente a microorganismos,
bacterias etc. por ser inorgánico.
• Ecológico desde su producción hasta
su reciclado.
• Normalmente de color negro.
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 4

7. INCONVENIENTES
• Su fragilidad
• Su elevado coste
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 5

8. PROCESO FABRICACIÓN
El proceso de fabricación del vidrio
celular comprende cuatro etapas:
• La producción de vidrio.
• La molienda del vidrio y su
mezcla con carbono.
• El espumado del vidrio y su
recocido.
• La terminación del producto.
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 6

9. APLICACIONES
1. Aislamiento de Puentes térmicos
Los puentes térmicos forman parte de la superficie que
envuelve al edificio, por lo que es fundamental su perfecto aislamiento
para evitar pérdidas energéticas y creación de condensaciones. El vidrio
celular produce un rápido calentamiento del ambiente. El vidrio celular
soluciona el aislamiento en:
• Hornacinas de radiadores.
• Pilares estructurales.
• Vigas o cabezas de forjado. En edificios de nueva construcción se
colocan las placas de vidrio celular directamente al realizar el
encofrado.
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 7

10. 2. Aislamiento de muros y medianerías por el interior.
Un muro mal aislado da como resultado pérdidas de
calor y humedades por condensación que de esta
manera se eliminarían.
3. Aislamiento de fachadas y medianerías por el
exterior.
El aislamiento de los muros por el exterior, tanto en
edificaciones de nueva construcción como habilitadas,
es la solución mas correcta de aislamiento ya que se
crea una capa envolvente que aísla todos los
elementos constructivos que componen el edificio. Las
placas de vidrio celular, al ser rígidas, barrera de vapor
y no capilares, son el aislante térmico idóneo para la
colocación por la parte exterior del muro.
APLICACIONES
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 8

11. 4. Aislamiento de techo
Se utiliza el vidrio celular por la parte inferior de los forjados de
cubiertas planas e inclinadas.
También se coloca en la primera planta sobre garajes, sobre espacios a
la intemperie o con locales no calefactados, se consigue un aislamiento
térmico óptimo debido a su gran resistencia mecanica que permite
pegarlo al techo y guarnecerlo directamente sin necesidad de un falso
techo.
APLICACIONES
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 9

12. 5. Aislamiento de cubiertas
• Cubiertas planas transitables o invertidas
Cuando se utiliza vidrio celular se consigue una cubierta invertida con
garantía de estabilidad del aislamiento. El vidrio celular protege a la
impermeabilización y por ser una barrera de vapor impide la
evaporación de los componentes del asfalto retardando así su
envejecimiento.
Además al tener una alta resistencia a la compresión, no sufre
aplastamiento y, por lo tanto, no disminuye su aislamiento ni produce
el hundimiento del pavimento.
APLICACIONES
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 11

13. 6. Rehabilitación de edificios
La inexistencia de aislamiento térmico, con los problemas que esto
origina, es uno de los problemas con los que se encuentra el
arquitecto en muchos proyectos de rehabilitación. El aislamiento
térmico con placas de vidrio celular es una solución eficaz para estos
problemas por sus inigualables características técnicas y su fácil
colocación, consiguiendo:
• Aislamiento ineficaz e inalterable con el paso del tiempo
• Excelente barrera de vapor
• Considerable aumento de superficie útil
• La garantía y seguridad que proporciona utilizar un aislamiento
térmico que es incombustible (M0).
APLICACIONES
NUEVOS MATERIALES Y SISTEMAS _ MRA_13/14 ALUMNO: SAIOA MINTEGUI MORENO 12

14. BIBLIOGRAFIA
• http://www.foamlime.eu/
• http://www.construmatica.com/
• http://ayfisa.com/
• http://euroaislantes.co.cr/
