Favenorte es una empresa especializada en el servicio de fachadas ventiladas, con más de 50,000 m2 instalados desde 2006, y ofrece un enfoque integral que abarca desde el estudio de ingeniería hasta la instalación. La compañía utiliza una variedad de materiales, incluyendo cerámica, gres porcelánico, fibrocemento, piedra, vidrio, fenólicos y composite, permitiendo la combinación de diferentes elementos en una misma obra. Además, favenorte se dedica a la rehabilitación y ofrece soluciones innovadoras como fachadas ventiladas fotovoltaicas y aislamientos no proyectados.

1. FA C H A D A S V E N T I L A D A S S . L .
servicio íntegro de
fachadas ventiladas pesadas
y ligeras
1

2. FAVENORTE, desde 2006 colocando más
de 50.000 m2 de fachadas
2

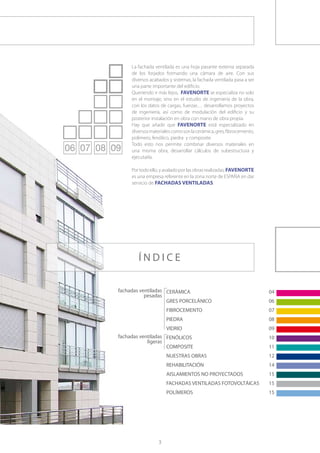

3. La fachada ventilada es una hoja pasante externa separada
de los forjados formando una cámara de aire. Con sus
diversos acabados y sistemas, la fachada ventilada pasa a ser
una parte importante del edificio.
Queriendo ir más lejos, FAVENORTE se especializa no solo
en el montaje, sino en el estudio de ingeniería de la obra,
con los datos de cargas, fuerzas… desarrollamos proyectos
de ingeniería, así como de modulación del edificio y su
posterior instalación en obra con mano de obra propia.
Hay que añadir que FAVENORTE está especializado en
diversos materiales como son la cerámica, gres, fibrocemento,
polímero, fenólico, piedra y composite.
Todo esto nos permite combinar diversos materiales en
una misma obra, desarrollar cálculos de subestructura y
ejecutarla.
Por todo ello, y avalado por las obras realizadas, FAVENORTE
es una empresa referente en la zona norte de ESPAÑA en dar
servicio de FACHADAS VENTILADAS.
ÍNDICE
fachadas ventiladas CERÁMICA 04
pesadas
GRES PORCELÁNICO 06
FIBROCEMENTO 07
PIEDRA 08
VIDRIO 09
fachadas ventiladas FENÓLICOS 10
ligeras
COMPOSITE 11
NUESTRAS OBRAS 12
REHABILITACIÓN 14
AISLAMIENTOS NO PROYECTADOS 15
FACHADAS VENTILADAS FOTOVOLTÁICAS 15
POLÍMEROS 15
3

4. SISTEMA DE ESTRUCTURA
HORIZONTAL
El sistema está compuesto por unos
angulares anclados a la pared, los
cuales soportan un perfil vertical, y
a este último se adaptan los perfiles
horizontales, que a su vez son los
encargados de soportar la pieza
cerámica.
SISTEMA DE ESTRUCTURA
centre to centre distance
VERTICAL
- 50 mm
El sistema vertical está compuesto por
unos angulares anclados a la pared, los
cuales soportan unos perfiles en forma
centre to centre distance
de “T” a los que se anclan las grapas
de sujeción encargadas de soportar la
pieza cerámica.
38
22
12
4

5. cerámica
La cerámica como material noble nos
ofrece una serie de ventajas sobre
otros materiales, como por ejemplo
que soporta mejor que la madera y
los plásticos los rayos solares, es más
homogénea y pesa menos que la
piedra y ofrece una gama cromática
y de texturas más amplia que el
hormigón.
CERÁMICA CERÁMICA
SIMPLE ALVEOLAR
5

6. gres
porcelánico
El gres porcelánico es un material que
nos ofrece una variedad de acabados
como los materiales naturales del
mercado, pero con características
técnicas superiores en términos de
brillo, homogeneidad, resistencia
y nula absorción; por lo cual nos
encontramos ante un material
idóneo para ciertas construcciones.
SISTEMA DE ANCL A JE VISTO
El sistema está compuesto por angulares
anclados a la pared, a los cuales se adapta
una perfilería en forma de “T”, y sobre
ésta se montan grapas mimetizadas
para la fijación de la pieza de gres,
abrazándola por fuera.
SISTEMA DE ANCL A JE OCULTO
El sistema se compone de ángulos y
perfiles verticales en forma de “T” sobre
los cuales se montan las grapas, que a
su vez, se insertan en las hendiduras
realizadas al gres en su canto horizontal.
6

7. fibrocemento
El fibrocemento es un material
versátil por su facilidad para cortarlo
y taladrarlo.
Está formado por una composición de
cemento y celulosa, con una amplia
gama de colores y grandes medidas
de fabricación; lo cual nos permite
una amplia gama de posibilidades.
SISTEMA DE ANCL A JE VISTO
Este sistema se instala sobre un plano
de montantes de tubo o “T” verticales
plenamente aplomadas, sobre las que se
fija el tablero de fibrocemento mediante
remache. Los taladros ejecutados al
tablero deben de tener la suficiente
holgura para que permita su dilatación
en todas las direcciones.
SISTEMA DE ANCL A JE OCULTO
Este sistema está compuesto por unos
perfiles verticales en forma de tubo
o “T” sobre los que se pega el panel
de fibrocemento, con un sistema de
pegado homologado compuesto por
una cinta de doble cara, imprimación y
un polímero de pegado.
7

8. piedra
La piedra es el material de
construcción noble por excelencia.
Entre sus ventajas se encuentra su
durabilidad, su buena insonoridad
y la protección térmica. Por todo
ello, FAVENORTE instala diferentes
sistemas que se ajustan a cada
proyecto según las necesidades de la
fachada y la piedra.
ANCL A JE HORIZONTAL ANCL A JE VER TIC AL ANCL A JE OCULTO ANCL A JE VISTO
OCULTO OC ULTO
Anc laje h o r izo ntal o c ul to An c l a j e ve r t i c a l o c ul to Ancl aje ocu l to Ancl aje vi s to
Un sistema basado en una Sistema compuesto por Sobre unos pernos atorni- A través de unas ménsulas
perfilería vertical aplomada, montantes verticales sopor- llados a la piedra por su de sustentación, se aploma
sobre la que se instala una tados y aplomados por “U” parte posterior, se sujetan perfectamente una perfilería
perfilería horizontal que se ancladas a la pared, sobre las las piedras colgadas sobre la vertical. A esta perfilería,
encarga, a través de unos que se montan las grapas que subestructura horizontal, que se anclan unas grapas, que
anclajes especiales, de encajan en las hendiduras a su vez está anclada a una mimetizadas del mismo
sujetar la piedra previamente realizadas a los cantos de la perfilería vertical aplomada, y color, abrazan a la piedra
ranurada en sus cantos piedra. de esta manera, nos evitamos por su cara anterior, y así, no
horizontales. tener que ranurar la piedra. hay necesidad de ranurar la
piedra.
8

9. vidrio
El vidrio nos prermite diseñar una
fachada ventilada con un material
semi-reflectante.
Coloreado o serigrafiado, podemos
jugar con diferentes tonos para
aportar una óptima transmisión
luminosa y un buen reflejo de
imagen y siempre con un material de
una absorción nula y una planimetría
casi perfecta.
SISTEMA DE ANCL A JE VISIBLE
El sistema se basa en la colocación de
ménsulas en la pared, que sustentan
la perfilería vertical aplomada. A esta
última se ancla la perfilería horizontal
sobre la que se cuelgan los anclajes que
sujetan los pernos pasantes al vidrio.
SISTEMA DE ANCL A JE
INVISIBLE
Consta de unos angulares anclados
a la pared, a los que se les coloca
una perfilería vertical perfectamente
aplomada. A esta última se le ancla una
perfilería horizontal, que sustentarán
unas grapas atornilladas al vidrio por su
parte posterior.
9

10. fenólicos
El panel fenólico es una placa plana
y compacta compuesta por un
núcleo a base de resinas sintéticas
termendurecidas, homogéneamente
reforzadas por fibras de madera y
fabricadas por un proceso de presión
y temperatura.
ANCL A JE
OCULTO
ANCL A JE VISTO ANCL A JE OCULTO CON ADHESIVO
EL panel fenólico se fijará a la Las placas de fenólico quedarán A través de una subestructura de
subestructura por una retícula de aseguradas mediante fijación mecánica aluminio compuesta por una perfilería
fijaciones vistas. Dichas fijaciones serán invisible por la cara posterior de la placa, de montantes verticales perfectamente
remaches de cabeza lacada en el mismo con soportes de aluminio, que a su vez alineados y aplomados, se pegarán las
color de la placa, los cuales sujetan a la irán con dos tornillos especiales. placas de fenólico, siguiendo los pasos
misma contra los perfiles colocados a Las placas quedarán colgadas de los de limpieza de superficies para tratarlas
través de ménsulas con la pared y así perfiles horizontales, los cuales están posteriormente con un desengrasado y
quedarán perfectamente alineados y anclados a unos perfiles verticales una imprimación específica.
aplomados. perfectamente aplomados y anclados a Seguidamente se aplicará una cinta
la pared por medio de angulares. adhesiva de doble cara y un cordón
continuo de masilla de poliuretano.
10

11. composite
El panel composite se compone
de dos láminas de aluminio u otro
material y un núcleo central de
polietileno. Se trata de un panel
caracterizado por su gran planitud,
por la posibilidad de sus grandes
dimensiones, así como por su
adaptación a las formas y despieces
más diversos, gracias a la posibilidad
del fresado por su cara posterior.
4
SISTEMA BANDE JA
Sistema consistente en adherir los 1
4
elementos con forma de bandeja,
fabricadas en panel composite, a los
soportes de perfilería en aluminio de 4
forma mecánica.
SISTEMA PEGADO CON
ADHESIVO ESTRUC TUR AL
EL sistema pegado se compone de una
subestructura anclada a la pared por
medio de angulares perfectamente
aplomados y alineados dependiendo de
la modulación; a la cual, posteriormente
a su limpieza y aplicación de una
imprimación especifica, se coloca una
cinta adhesiva de doble cara. Junto a
la cinta adhesiva se aplica un cordón
continuo de un polímero de pegado
para unir la placa de composite con la
subestructura.
11

12. cerámica- composi te ce rámica gres porcelánico fen ól ico
cerámica gres porce láni co - composite cerámica- composite cerá m ica
12
cerámica ce rámica fenólico com p osite

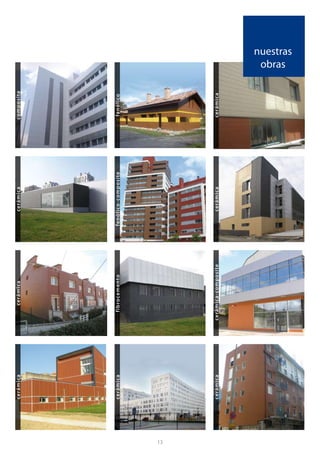

13. ce rámica ce rámica cerámica com p osite
cerámica fib roce mento fenólico - composite fen ól ico
13
cerámica ce rámica- composite cerámica cerá m ica
obras
nuestras

14. Dentro de las ventajas de la
fachada ventilada se encuen-
tra sin duda la rehabilitación.
Creamos una nueva piel al
edificio aislándolo, dejando así
una fachada aplomada y nive-
rehabilitación lada, eliminando las condensa-
ciones, puentes térmicos, pro-
blemas de desprendimientos y
mantenimiento existentes en el
edificio.
ANTES DESPUÉS
ANTES DESPUÉS
ANTES DESPUÉS
14

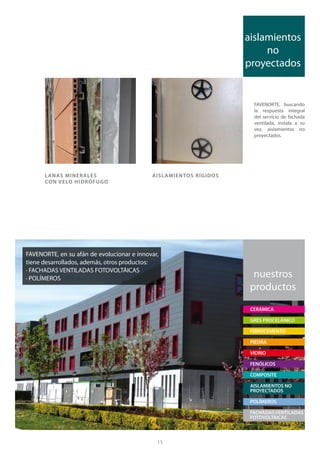

15. aislamientos
no
proyectados
FAVENORTE, buscando
la respuesta integral
del servicio de fachada
ventilada, instala a su
vez, aislamientos no
proyectados.
L ANAS MINER ALES AISL AMIENTOS RÍGIDOS
CON VELO HIDRÓFUGO
FAVENORTE, en su afán de evolucionar e innovar,
tiene desarrollados, además, otros productos:
· FACHADAS VENTILADAS FOTOVOLTÁICAS
· POLÍMEROS nuestros
productos
CERÁMICA
GRES PROCELÁNICO
FIBROCEMENTO
PIEDRA
VIDRIO
FENÓLICOS
COMPOSITE
AISLAMIENTOS NO
PROYECTADOS
POLÍMEROS
FACHADAS VENTILADAS
FOTOVOLTÁICAS
15

16. C/ Padurea, 19 · Pol. Goiain (Legutiano)
Vitoria-Gasteiz (Álava) · SPAIN
Tel. 669·756·727
Tel. - Fax 945·068·134
favenorte@gmail.com
www.favenorte.com
