Nuevos Materiales Construcción Panel Omega Zeta
- 1. PANEL OMEGA ZETA VILA BODOQUE, rubén NUEVOS MATERIALES Y SISTEMAS PARA LA EJECUCIÓN MURA 2014 UDC

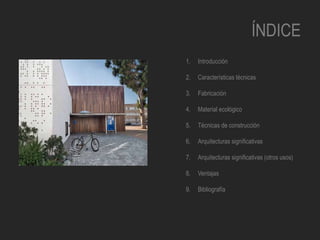

- 2. ÍNDICE 1. Introducción 2. Características técnicas 3. Fabricación 4. Material ecológico 5. Técnicas de construcción 6. Arquitecturas significativas 7. Arquitecturas significativas (otros usos) 8. Ventajas 9. Bibliografía

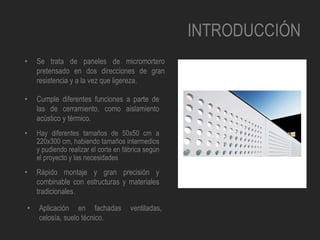

- 3. INTRODUCCIÓN • Se trata de paneles de micromortero pretensado en dos direcciones de gran resistencia y a la vez que ligereza. • Cumple diferentes funciones a parte de las de cerramiento, como aislamiento acústico y térmico. • Hay diferentes tamaños de 50x50 cm a 220x300 cm, habiendo tamaños intermedios y pudiendo realizar el corte en fábrica según el proyecto y las necesidades • Rápido montaje y gran precisión y combinable con estructuras y materiales tradicionales. • Aplicación en fachadas ventiladas, celosía, suelo técnico.

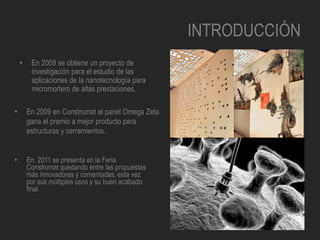

- 4. INTRODUCCIÓN • En 2009 se obtiene un proyecto de investigación para el estudio de las aplicaciones de la nanotecnología para micromortero de altas prestaciones. • En 2011 se presenta en la Feria Construmat quedando entre las propuestas más innovadoras y comentadas, esta vez por sus múltiples usos y su buen acabado final. • En 2009 en Construmat el panel Omega Zeta gana el premio a mejor producto para estructuras y cerramientos.

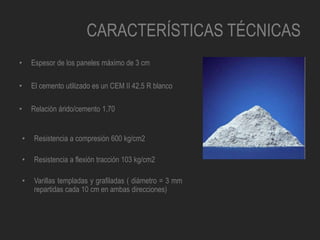

- 5. CARACTERÍSTICAS TÉCNICAS • Espesor de los paneles máximo de 3 cm • El cemento utilizado es un CEM II 42,5 R blanco • Relación árido/cemento 1,70 • Resistencia a compresión 600 kg/cm2 • Resistencia a flexión tracción 103 kg/cm2 • Varillas templadas y grafiladas ( diámetro = 3 mm repartidas cada 10 cm en ambas direcciones)

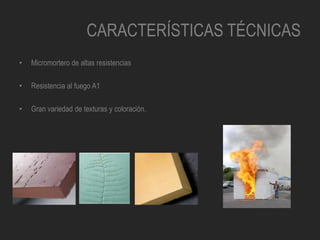

- 6. CARACTERÍSTICAS TÉCNICAS • Micromortero de altas resistencias • Resistencia al fuego A1 • Gran variedad de texturas y coloración.

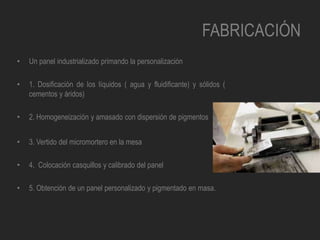

- 7. FABRICACIÓN • Un panel industrializado primando la personalización • 1. Dosificación de los líquidos ( agua y fluidificante) y sólidos ( cementos y áridos) • 2. Homogeneización y amasado con dispersión de pigmentos • 3. Vertido del micromortero en la mesa • 4. Colocación casquillos y calibrado del panel • 5. Obtención de un panel personalizado y pigmentado en masa.
- 8. FABRICACIÓN • Se intenta reducir el consumo de energía en todas las fases de producción • Para mejorar las propiedades en el proceso del material está presente el uso de la nanotecnología

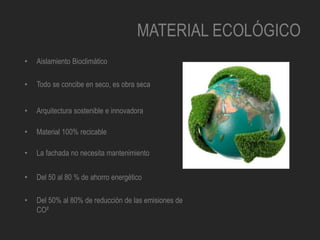

- 9. MATERIAL ECOLÓGICO • Aislamiento Bioclimático • Todo se concibe en seco, es obra seca • Arquitectura sostenible e innovadora • Material 100% recicable • La fachada no necesita mantenimiento • Del 50 al 80 % de ahorro energético • Del 50% al 80% de reducción de las emisiones de CO²

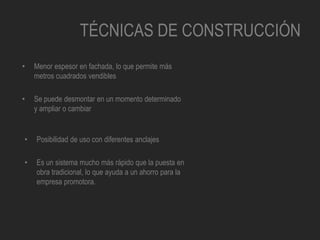

- 10. TÉCNICAS DE CONSTRUCCIÓN • Menor espesor en fachada, lo que permite más metros cuadrados vendibles • Se puede desmontar en un momento determinado y ampliar o cambiar • Posibilidad de uso con diferentes anclajes • Es un sistema mucho más rápido que la puesta en obra tradicional, lo que ayuda a un ahorro para la empresa promotora.

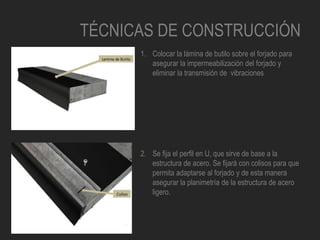

- 11. TÉCNICAS DE CONSTRUCCIÓN 1. Colocar la lámina de butilo sobre el forjado para asegurar la impermeabilización del forjado y eliminar la transmisión de vibraciones 2. Se fija el perfil en U, que sirve de base a la estructura de acero. Se fijará con colisos para que permita adaptarse al forjado y de esta manera asegurar la planimetría de la estructura de acero ligero.

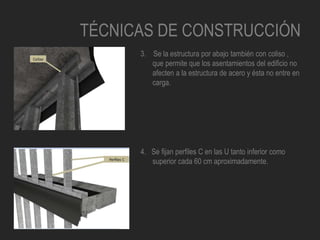

- 12. TÉCNICAS DE CONSTRUCCIÓN 3. Se la estructura por abajo también con coliso , que permite que los asentamientos del edificio no afecten a la estructura de acero y ésta no entre en carga. 4. Se fijan perfiles C en las U tanto inferior como superior cada 60 cm aproximadamente.

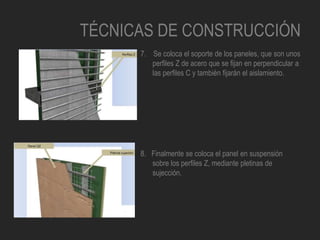

- 13. TÉCNICAS DE CONSTRUCCIÓN 7. Se coloca el soporte de los paneles, que son unos perfiles Z de acero que se fijan en perpendicular a las perfiles C y también fijarán el aislamiento. 8. Finalmente se coloca el panel en suspensión sobre los perfiles Z, mediante pletinas de sujección.

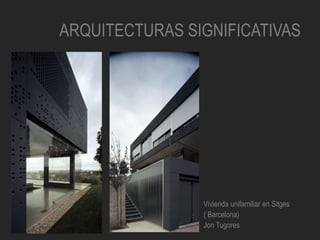

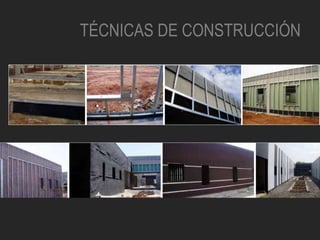

- 15. ARQUITECTURAS SIGNIFICATIVAS Vivienda unifamiliar en Sitges ( Barcelona) Jon Tugores

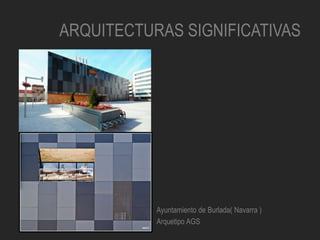

- 16. ARQUITECTURAS SIGNIFICATIVAS Ayuntamiento de Burlada( Navarra ) Arquetipo AGS

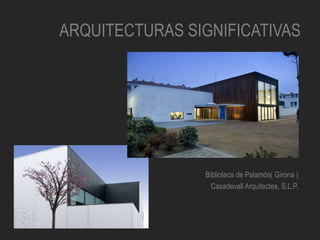

- 17. ARQUITECTURAS SIGNIFICATIVAS Biblioteca de Palamós( Girona ) Casadevall Arquitectes, S.L.P.

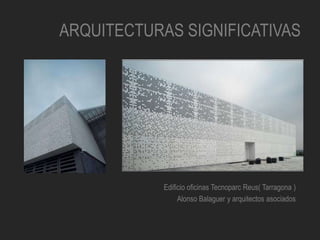

- 18. ARQUITECTURAS SIGNIFICATIVAS Edificio oficinas Tecnoparc Reus( Tarragona ) Alonso Balaguer y arquitectos asociados
- 19. ARQUITECTURAS SIGNIFICATIVAS (otros usos) Plaza Wagner y Llongueras (Barcelona) Llongueras Clotet Arquitectes Polideportivo Sant Joan Despí (Barcelona) Batllorí & Trepat Arquitectes

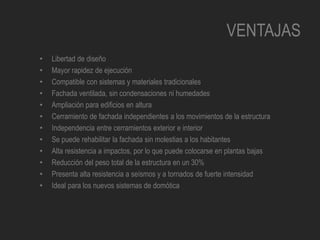

- 20. VENTAJAS • Libertad de diseño • Mayor rapidez de ejecución • Compatible con sistemas y materiales tradicionales • Fachada ventilada, sin condensaciones ni humedades • Ampliación para edificios en altura • Cerramiento de fachada independientes a los movimientos de la estructura • Independencia entre cerramientos exterior e interior • Se puede rehabilitar la fachada sin molestias a los habitantes • Alta resistencia a impactos, por lo que puede colocarse en plantas bajas • Reducción del peso total de la estructura en un 30% • Presenta alta resistencia a seísmos y a tornados de fuerte intensidad • Ideal para los nuevos sistemas de domótica
