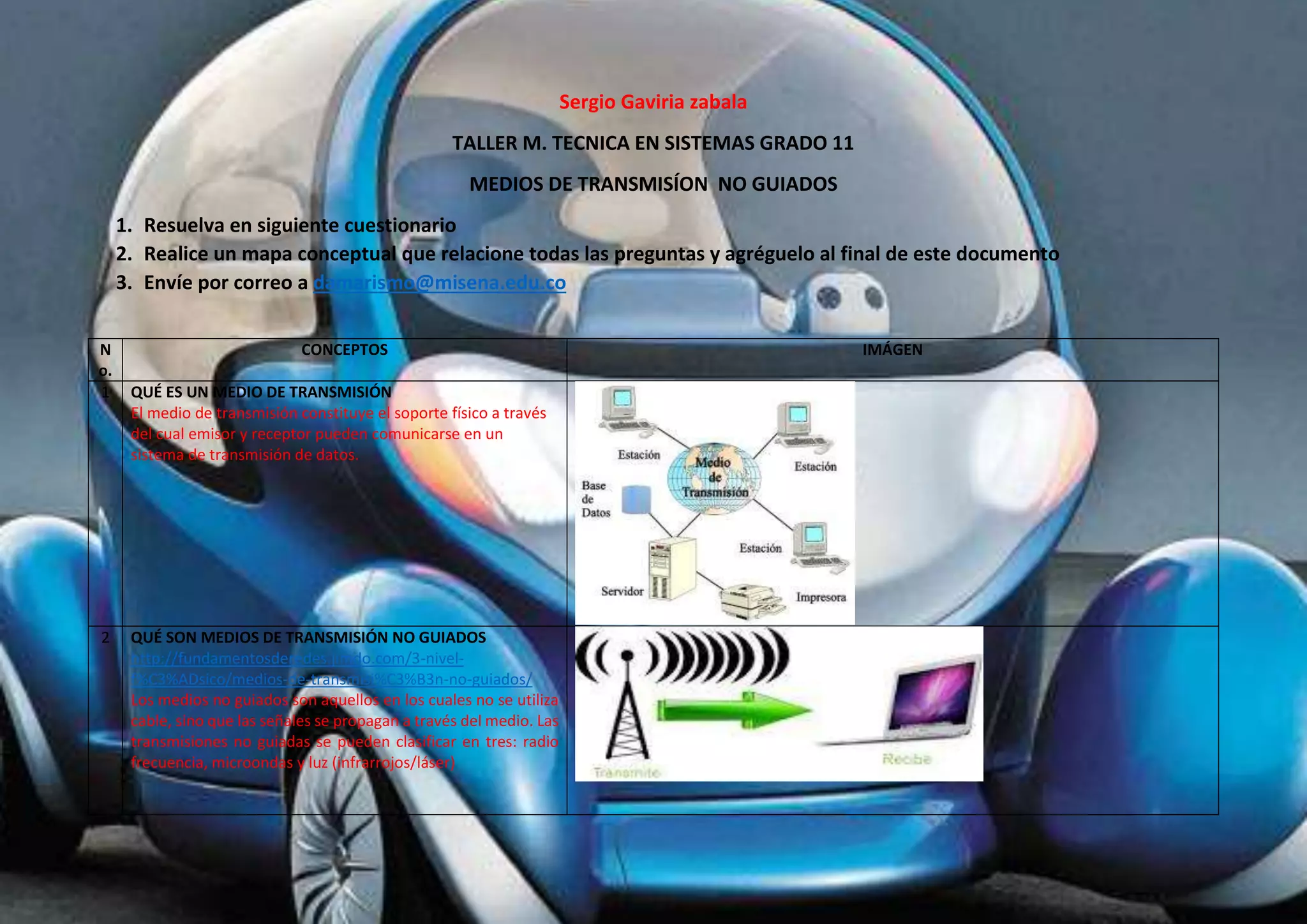

1. Sergio Gaviria zabala
TALLER M. TECNICA EN SISTEMAS GRADO 11
MEDIOS DE TRANSMISÍON NO GUIADOS
1. Resuelva en siguiente cuestionario
2. Realice un mapa conceptual que relacione todas las preguntas y agréguelo al final de este documento
3. Envíe por correo a damarismo@misena.edu.co
N
o.
CONCEPTOS IMÁGEN
1 QUÉ ES UN MEDIO DE TRANSMISIÓN
El medio de transmisión constituye el soporte físico a través
del cual emisor y receptor pueden comunicarse en un
sistema de transmisión de datos.
2 QUÉ SON MEDIOS DE TRANSMISIÓN NO GUIADOS
http://fundamentosderedes.jimdo.com/3-nivel-f%
C3%ADsico/medios-de-transmisi%C3%B3n-no-guiados/
Los medios no guiados son aquellos en los cuales no se utiliza
cable, sino que las señales se propagan a través del medio. Las
transmisiones no guiadas se pueden clasificar en tres: radio
frecuencia, microondas y luz (infrarrojos/láser)

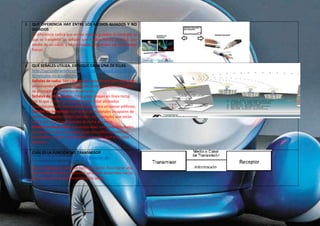

2. 3 QUÉ DIFERENCIA HAY ENTRE LOS MEDIOS GUIADOS Y NO
GUIADOS
La diferencia radica que en los medios guiados el canal por el
que se transmite las señales son medios físicos, es decir, por
medio de un cable; y en los medios no guiados no son medios
físicos.
4 QUÉ SEÑALES UTILIZA. EXPLIQUE CADA UNA DE ELLAS
http://yuricodelaotelecomunicaciones.blogspot.com/2012/0
4/metodos-no-guiados.html
Señales de radio: Son capaces de recorrer grandes distancias,
atravesando edificios incluso. Son ondas omnidireccionales:
se propagan en todas las direcciones.
Señales de Microondas: Estas ondas viajan en línea recta,
por lo que emisor y receptor deben estar alineados
cuidadosamente. Tienen dificultades para atravesar edificios.
Señales de Infrarrojo: Son ondas direccionales incapaces de
atravesar objetos sólidos (paredes, por ejemplo) que están
indicadas para transmisiones de corta distancia.
Señales de Rayo Láser: Las ondas láser son unidireccionales.
Se pueden utilizar para comunicar dos edificios próximos
instalando en cada uno de ellos un emisor láser y un foco
detector.
5 CUÁL ES LA FUNCIÓN DEL TRANSMISOR
http://html.rincondelvago.com/sistemas-de-comunicaciones.
html
Pasa el mensaje al canal en forma de señal. Para lograr una
transmisión eficiente y efectiva, se deben desarrollar varias
operaciones de procesamiento de la señal.

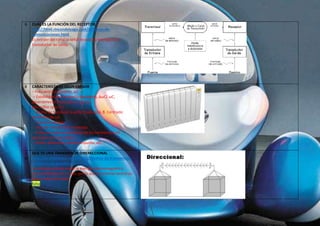

3. 6 CUÁL ES LA FUNCIÓN DEL RECEPTOR
http://html.rincondelvago.com/sistemas-de-comunicaciones.
html
Es extraer del canal la señal deseada y entregarla al
transductor de salida.
8 CARACTERÍSTICAS DEUN EMISOR
– Frecuencia portadora, ωC
– Estabilidad de frecuencia portadora, ΔωC/ ωC,
generalmente expresada en partes
por millón (p.p.m.)
– Ancho de banda de la señal modulada, B. Centrado
alrededor de ωC
– Potencia emitida
– Tipo de modulación empleada
– Potencia máxima permitida de los harmónicos no
deseados de la portadora
– Ruido, distorsión, señales espurias, etc…
1
0
QUE ES UNA TRANSMISÓN DIRERECCIONAL
http://es.slideshare.net/jennytg/medios-de-transmision-guiados-
y-no-guiados-19112238
La antena emisora emite la energía electromagnética
concentrándola en un haz, por lo que las antenas emisoras
deben estar alineadas.
falta

4. 1
1

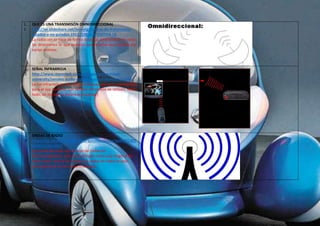

QUE ES UNA TRANSMISÓN OMNIDIRECCIONAL
http://es.slideshare.net/jennytg/medios-de-transmision-guiados-
y-no-guiados-19112238 DIAPOSITIVA 19
La radiación se hace de forma dispersa, emitiéndose en todas
las direcciones lo que permite que la señal sea recibida por
varias antenas.
1
2
SEÑAL INFRARROJA
http://www.marmitek.com/es/soporte/marmitek-university/
senales-audio-video/senales-inalambricas.php
La luz infrarroja es una señal luminosa que no es perceptible
para el ojo humano. Las señales infrarrojas se utilizan, sobre
todo, en mandos a distancia (estándar)
1
3
ONDAS DE RADIO
https://es.answers.yahoo.com/question/index?qid=201205
26041013AAVIsrT
Las ondas de radio son un tipo de radiación
electromagnética. Una onda de radio tiene una longitud de
onda mayor que la luz visible. Las ondas de radio se usan
extensamente en las comunicaciones.

5. 1
4

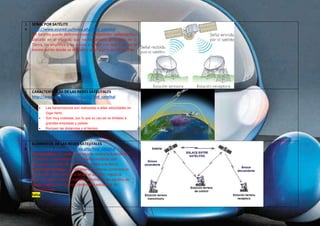

SEÑAL POR SATÉLITE
http://www.ecured.cu/index.php/Red_satelital
Un Satélite puede definirse como un repetidor radioeléctrico
ubicado en el espacio, que recibe señales generadas en la
Tierra, las amplifica y las vuelve a enviar a la tierra, ya sea al
mismo punto donde se originó la señal u otro punto distinto.
1
5
CARACTERÍSTICAS DE LAS REDES SATELITALES
http://www.ecured.cu/index.php/Red_satelital
 Las transmisiones son realizadas a altas velocidades en
Giga Hertz.
 Son muy costosas, por lo que su uso se ve limitado a
grandes empresas y países
 Rompen las distancias y el tiempo.
1
6
ELEMENTOS DE LAS REDES SATELITALES
http://www.ecured.cu/index.php/Red_satelital
Transponders: Es un dispositivo que realiza la función de
recepción y transmisión. Las señales recibidas son
amplificadas antes de ser retransmitidas a la tierra.
Estaciones terrenas: Las estaciones terrenas controlan la
recepción con el satélite y desde el satélite, regula la
interconexión entre terminales, administra los canales de
salida, codifica los datos y controla la velocidad de
transferencia.
falta

6. 1
8

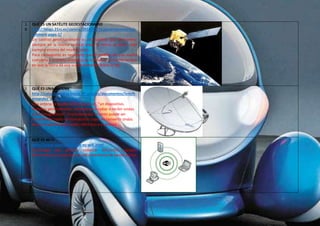

QUÉ ES UN SATÉLITE GEOESTACIONARIO
http://blogs.21rs.es/ciencia/2010/03/22/geoestacionario/c
omment-page-1/
Un satélite geoestacionario es una satélite que permanece
siempre en la misma vertical sobre la tierra, es decir, está
siempre encima del mismo punto.
Para conseguirlo es necesario que el satélite de una vuelta
completa a su órbita alrededor de la tierra en el mismo tiempo
en que la tierra da una vuelta completa sobre su eje.
1
9
QUÉ ES UNA ANTENA
http://catarina.udlap.mx/u_dl_a/tales/documentos/lem/h
ernandez_a_r/capitulo2.pdf
Una antena se puede definir como un, “un dispositivo,
metálico generalmente, utilizado para radiar o recibir ondas
electromagnéticas”. Una antena por lo tanto puede ser
considerada como un transductor capaz de convertir ondas
electromagnéticas en ondas eléctricas y viceversa.
2
0
QUÉ ES WI FI
http://www.quees.info/que-es-wifi.html
Tecnología que permite conectar diferentes equipos
informáticos a través de una red inalámbrica de banda ancha.

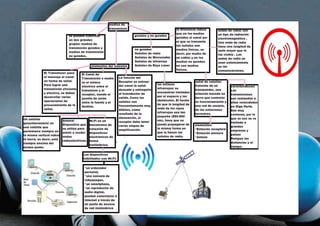

7. MAPA CONCEPTUAL
