Este documento describe los componentes y diseño de un radioenlace. Un radioenlace establece comunicación bidireccional entre dos puntos fijos utilizando ondas de radio. Puede incluir puntos repetidores, estaciones terminales y nodales. El diseño requiere un estudio del terreno y cálculo de la altura de las antenas para mantener línea de visión. Los puntos repetidores, ya sean activos o pasivos, permiten extender el alcance más allá del horizonte. El sistema de supervisión monitorea el estado del enlace y facilita

1. Universidad Fermín Toro
Vicerrectorado Académico
Decanato de Ingeniería
Escuela de Telecomunicaciones
Integrantes:
Héctor Pérez C.I: 24.921.209
María Alvares C.I: 26.592.476
Brian Rodríguez C.I: 25.137.217
Microondas
Cabudare, 2020

2. Repetidores
Supervisión
Radioenlace
Lugar de instalación EstructuraDiseño
Activos
Pasivos
Radioenlace

3. ¿QUÉ ES UN RADIOENLACE?
• Se puede definir a un radioenlace como sistemas de comunicaciones entre puntos
fijos situados sobre la superficie terrestre los cuales proporcionan una capacidad de
información, con características de calidad y disponibilidad determinadas.
Típicamente estos enlaces se realizan entre los 800 MHz y 42 GHz.
• Los radioenlaces establecen una comunicación del tipo dúplex, de donde se deben
transmitir dos portadoras moduladas: una para la Transmisión y otra para la
recepción. Al par de frecuencia asignadas para la transmisión y recepción de las
señales, se lo denomina radio canal.

4. DISEÑO Y UBICACIÓN DEL
MISMO
• Los radioenlaces de microondas se realizan sólo si existe una vista del receptor
ideal (LOS, Line Of Sight), proveen conectividad de una manera sencilla y práctica
entre dos o más sitios. La línea de visión (LOS) implica que la antena en un
extremo del radio enlace debe teer una vista clara de la antena del otro extremo.
• Elección del sitio de instalación:
• Relevamiento del perfil del terreno y cálculo de la altura del mástil para la antena
• Cálculo completo del radio enlace, estudio de la trayectoria del mismo y los efectos a
los que se encuentra expuesto.
• Prueba posterior a la instalación del radio enlace, y su posterior puesta en servicio con
tráfico real.

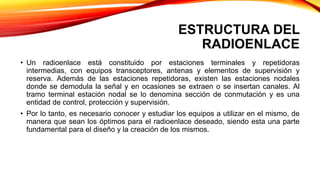

5. ESTRUCTURA DEL
RADIOENLACE
• Un radioenlace está constituido por estaciones terminales y repetidoras
intermedias, con equipos transceptores, antenas y elementos de supervisión y
reserva. Además de las estaciones repetidoras, existen las estaciones nodales
donde se demodula la señal y en ocasiones se extraen o se insertan canales. Al
tramo terminal estación nodal se lo denomina sección de conmutación y es una
entidad de control, protección y supervisión.
• Por lo tanto, es necesario conocer y estudiar los equipos a utilizar en el mismo, de
manera que sean los óptimos para el radioenlace deseado, siendo esta una parte
fundamental para el diseño y la creación de los mismos.

6. PUNTOS REPETIDORES
• La función de los repetidores es salvar la falta de visibilidad impuesta por la
curvatura terrestre y conseguir así enlaces superiores al horizonte óptico. Estos
pueden ser activos o pasivos.
• Repetidoras activas: en ellos se recibe la señal en la frecuencia de portadora y se
la baja a una frecuencia intermedia (FI) para amplificarla y retransmitirla en la
frecuencia de salida. No hay demodulación y son transceptores.
• Repetidoras pasivas: se comportan como espejos que reflejan la señal y se los
puede dividir en pasivos convencionales, que son una pantalla reflectora y los
pasivos back-back, que están constituidos por dos antenas espalda a espalda. Se
los utiliza en ciertos casos para salvar obstáculos aislados y de corta distancia.

7. SUPERVISION DEL
RADIOENLACE
• Es el conjunto de medios que se ponen a disposición de la adecuada explotación
en las condiciones definidas como operativas, que pretende obtener la máxima
información posible sobre el estado del radio enlace en un momento determinado y
facilitar las operaciones de mantenimiento, se ha generalizado el telecontrol y el
telemando puesto que por economía las estaciones funcionan de manera no
atendida. Comprende el sistema de supervisión canales telefónicos de servicio
utilizables por el personal de mantenimiento, así como cierto número de señales
que proporcionan información del estado de los equipos.
• Las informaciones que se transmiten deberán permitir localizar con exactitud el
equipo que ha sufrido averías y además debe existir la posibilidad de telemando es
decir, enviar señales desde la central al equipo en cuestión.
