TALLER DE MEDIOS DE TRANSMISION NO GUIADOS
Alejandra Marín Suarez
Institución educativa Alberto lebrun munera
Media técnica de sistemas
Docente: Damaris Montoya
5 de agosto/ 2014
Bello (Antioquia)

TALLER M. TECNICA EN SISTEMAS GRADO 11
MEDIOS DE TRANSMISÍON NO GUIADOS
1. Resuelva en siguiente cuestionario
2. Realice un mapa conceptual que relacione todas las preguntas y agréguelo al final de este documento
3. Envíe por correo a damarismo@misena.edu.co
No. CONCEPTOS IMÁGEN
1 QUÉ ES UN MEDIO DE TRANSMISIÓN
R:
2 QUÉ SON MEDIOS DE TRANSMISIÓN NO GUIADOS
R: Los medios no guiados son aquellos en los cuales no se
utiliza cable, sino que las señales se propagan a través del
medio. Las transmisiones no guiadas se pueden clasificar en
tres: radio frecuencia, microondas y luz (infrarrojos/láser).
3 QUÉ DIFERENCIA HAY ENTRE LOS MEDIOS GUIADOS Y NO
GUIADOS
R:
4 QUÉ SEÑALES UTILIZA. EXPLIQUE CADA UNA DE ELLAS
R: La comunicación de datos en medios no guiados utiliza
principalmente:
-Señales de radio: Son capaces de recorrer grandes
distancias, atravesando edificios incluso. Son ondas
omnidireccionales: se propagan en todas las direcciones. Su
mayor problema son las interferencias entre usuarios.

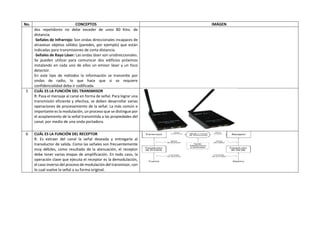

-Señales de Microondas: Estas ondas viajan en línea recta,
por lo que emisor y receptor deben estar alineados
cuidadosamente. Tienen dificultades para atravesar edificios.
Debido a la propia curvatura de la tierra, la distancia entre

dos repetidores no debe exceder de unos 80 Kms. de
distancia.
-Señales de Infrarrojo: Son ondas direccionales incapaces de
atravesar objetos sólidos (paredes, por ejemplo) que están
indicadas para transmisiones de corta distancia.
-Señales de Rayo Láser: Las ondas láser son unidireccionales.
Se pueden utilizar para comunicar dos edificios próximos
instalando en cada uno de ellos un emisor láser y un foco
detector.
En este tipo de métodos la información se transmite por
ondas de radio, lo que hace que si se requiere
confidencialidad deba ir codificada.
5 CUÁL ES LA FUNCIÓN DEL TRANSMISOR
R: Pasa el mensaje al canal en forma de señal. Para lograr una
transmisión eficiente y efectiva, se deben desarrollar varias
operaciones de procesamiento de la señal. La más común e
importante es la modulación, un proceso que se distingue por
el acoplamiento de la señal transmitida a las propiedades del
canal, por medio de una onda portadora.
6 CUÁL ES LA FUNCIÓN DEL RECEPTOR
R: Es extraer del canal la señal deseada y entregarla al
transductor de salida. Como las señales son frecuentemente
muy débiles, como resultado de la atenuación, el receptor
debe tener varias etapas de amplificación. En todo caso, la
operación clave que ejecuta el receptor es la demodulación,
el caso inverso del proceso de modulación del transmisor, con
lo cual vuelve la señal a su forma original.

8 CARACTERÍSTICAS DEUN EMISOR
Conocimientos: Es todo lo que el emisor sabe, incluido las
inquietudes, culturales, ámbito personal, comunicacional
como gustos personales.
Aptitud: piensa y siente con los hechos que ocurre y incluye
el propósito y el fin del mensaje.
Códigos: Conjunto de signos que tiene significado ciertos
entre el Emisor y el Receptor sentido del mensaje.
Mensaje: Es la expresión de la información que se desea
transmitir.
Contenido: Es detalle del mensaje lo referente a él.
Código: todo el mensaje es expresado mediante el código
que introduce el emisor y el receptor en códigos que expresa
que esta el receptor expresado en el mensaje.
Contexto
-El cercano rodeo el mensaje
-Rodea el receptor al en el momento de recibir el mensaje
- en el mensaje y el ambiental que es el rodea al receptor de
y el ambiente lo que le rodea al receptor
Canal: es la vía por la cual se envía el mensaje desde el emisor
hacia receptor y se divide en naturales como el aire y técnicos
como un equipo electrónico.
10 QUE ES UNA TRANSMISÓN DIRECCIONAL
R: la antena transmisora emite la energía electromagnética
concentrándola en un haz, por lo que las antenas emisoras
deben estar alineadas.

11 QUE ES UNA TRANSMISÓN OMNIDIRECCIONAL
R: La radiación se hace de forma dispersa, emitiéndose en
todas las direcciones lo que permite que la señal sea recibida
por varias antenas.
12 SEÑAL INFRARROJA
R: La luz infrarroja es una señal luminosa que no es
perceptible para el ojo humano. Las señales infrarrojas se
utilizan, sobre todo, en mandos a distancia (estándar). Como
la luz no se transmite a través de muros y techos, esta señal
solamente puede utilizarse cuando el dispositivo a manejar
se encuentra dentro del alcance de la vista.
En la señal infrarroja se aleatorizan señales mediante las
cuales se manejan sus dispositivos. Esta aleatorización puede
producirse con distintas velocidades (frecuencias). La
frecuencia estándar es de 40kHz, pero hay también marcas
que utilizan una frecuencia de 455kHz (p.ej. Bang & Olufsen).
Los productos de Marmitek funcionan en frecuencias de
hasta 100kHz.
Datos técnicos de la señal infrarroja:
Alcance campo libre: 8 metros como máximo
Alcance a través de muros y techos: no
Capacidad: insignificante
Longitud de ondas: 850 - 950nm.
Aplicaciones: Mando a distancia para dispositivos dentro del
alcance de la vista.

13 ONDAS DE RADIO
Las ondas de radio son un tipo de radiación electromagnética.
Una onda de radio tiene una longitud de onda mayor que la
luz visible. Las ondas de radio se usan extensamente en las
comunicaciones.
Las ondas de radio tienen longitudes que van de tan sólo unos
cuantos milímetros (décimas de pulgadas), y pueden llegar a
ser tan extensas que alcanzan cientos de kilómetros (cientos
de millas). En comparación, la luz visible tiene longitudes de
onda en el rango de 400 a 700 nanómetros,
aproximadamente 5 000 menos que la longitud de onda de
las ondas de radio. Las ondas de radio oscilan en frecuencias
entre unos cuantos kilohertz (kHz o miles de Hertz) y unos
cuantos terahertz (THz or 1012 hertz). La radiación "infrarroja
lejana”, sigue las ondas de radio en el espectro
electromagnético, los IR lejanos tienen un poco más de
energía y menor longitud de onda que las de radio.
14 SEÑAL POR SATÉLITE
R: Consiste de un transponder (dispositivo receptor-transmisor),
una estación basada en tierra que controlar su
funcionamiento y una red de usuario, de las estaciones
terrestres, que proporciona las facilidades para transmisión y
recepción del tráfico de comunicaciones, a través del sistema
de satélite.
15 CARACTERÍSTICAS DE LAS REDES SATELITALES
-Las transmisiones son realizadas a altas velocidades en Giga
Hertz.
-Son muy costosas, por lo que su uso se ve limitado a grandes
empresas y países.
-Rompen las distancias y el tiempo.

16 ELEMENTOS DE LAS REDES SATELITALES
-Transponders: Es un dispositivo que realiza la función de
recepción y transmisión. Las señales recibidas son
amplificadas antes de ser retransmitidas a la tierra. Para
evitar interferencias les cambia la frecuencia.
-Estaciones terrenas: Las estaciones terrenas controlan la
recepción con el satélite y desde el satélite, regula la
interconexión entre terminales, administra los canales de
salida, codifica los datos y controla la velocidad de
transferencia.
Consta de 3 componentes:
Estación receptora: Recibe toda la información generada en
la estación transmisora y retransmitida por el satélite.
Antena: Debe captar la radiación del satélite y concentrarla
en un foco donde está ubicado el alimentador. Una antena de
calidad debe ignorar las interferencias y los ruidos en la
mayor medida posible. Estos satélites están equipados con
antenas receptoras y con antenas transmisoras. Por medio de
ajustes en los patrones de radiación de las antenas pueden
generarse cubrimientos globales, cubrimiento a solo un país
(satélites domésticos), o conmutar entre una gran variedad
de direcciones.
Estación emisora: Está compuesta por el transmisor y la
antena de emisión. La potencia emitida es alta para que la
señal del satélite sea buena. Esta señal debe ser captada por
la antena receptora. Para cubrir el trayecto ascendente envía
la información al satélite con la modulación y portadora
adecuada.

18 QUÉ ES UN SATÉLITE GEOESTACIONARIO
R: Un satélite geoestacionario es una satélite que permanece
siempre en la misma vertical sobre la tierra, es decir, está
siempre encima del mismo punto.
Para conseguirlo es necesario que el satélite de una vuelta
completa a su órbita alrededor de la tierra en el mismo
tiempo en que la tierra da una vuelta completa sobre su eje.
La gran ventaja que aportan es que se pueden considerar
como puntos fijos en el cielo, de manera que pueden
encargarse de las transmisiones de las comunicaciones entre
dos puntos, o del envío de imágenes periódicas de una zona
para analizar su meteorología, como enlace para telefonía
móvil o para aplicaciones militares, entre otras muchas
actividades.
19 QUÉ ES UNA ANTENA
R: Se puede definir como un “dispositivo metálico
generalmente, utilizado para radiar o recibir ondas
electromagnéticas”. Una antena por lo tanto puede ser
considerada como un traductor capaz de convertir ondas
eléctricas y viceversa.

20 QUÉ ES WI FI
Es un mecanismo de conexión de dispositivos electrónicos de
forma inalámbrica. Los dispositivos habilitados con wifi, tales
como un ordenador personal, una consola de videojuegos, un
smartphone, o un reproductor de audio digital, pueden
conectarse a Internet a través de un punto de acceso de red
inalámbrica. Dicho punto de acceso tiene un alcance de unos
20 metros en interiores, una distancia que es mayor al aire
Libre.
Web grafía
http://fundamentosderedes.jimdo.com/3-nivel-f%C3%ADsico/medios-de-transmisi%C3%B3n-no-guiados/
http://yuricodelaotelecomunicaciones.blogspot.com/2012/04/metodos-no-guiados.html
http://html.rincondelvago.com/sistemas-de-comunicaciones.html
http://html.rincondelvago.com/sistemas-de-comunicaciones.html
http://es.slideshare.net/jennytg/medios-de-transmision-guiados-y-no-guiados-19112238
http://es.slideshare.net/jennytg/medios-de-transmision-guiados-y-no-guiados-19112238 DIAPOSITIVA 19
http://www.marmitek.com/es/soporte/marmitek-university/senales-audio-video/senales-inalambricas.php
https://es.answers.yahoo.com/question/index?qid=20120526041013AAVIsrT
http://www.ecured.cu/index.php/Red_satelital

http://blogs.21rs.es/ciencia/2010/03/22/geoestacionario/comment-page-1/
http://catarina.udlap.mx/u_dl_a/tales/documentos/lem/hernandez_a_r/capitulo2.pdf
http://www.quees.info/que-es-wifi.html
