1. TALLER M. TECNICA EN SISTEMAS GRADO 11
MEDIOS DE TRANSMISÍON NO GUIADOS
LAURA CAROLINA GAVIRIA, MAROLIN CALDERON
1. Resuelva en siguiente cuestionario
2. Realice un mapa conceptual que relacione todas las preguntas y agréguelo al final de este documento
3. Envíe por correo a damarismo@misena.edu.co
No
.
CONCEPTOS IMÁGEN
1 QUÉ ES UN MEDIO DE TRANSMISIÓN
Un medio de transmisión es el canal que permite la transmisión de información
entre dos terminales de un sistema de transmisión. La transmisión se realiza
habitualmente empleando ondas electromagnéticas que se propagan a través del
canal. A veces el canal es un medio físico y otras veces no, ya que las ondas
electromagnéticas son susceptibles de ser transmitidas por el vacío.
Dependiendo de la forma de conducir la señal a través del medio, los medios de
transmisión se pueden clasificar en dos grandes grupos: medios de transmisión
guiados y medios de transmisión no guiados.

2. 2 QUÉ SON MEDIOS DE TRANSMISIÓN NO GUIADOS
http://fundamentosderedes.jimdo.com/3-nivel-f%C3%ADsico/medios-de-transmisi%
C3%B3n-no-guiados/
Los medios no guiados son aquellos en los cuales no se utiliza cable,
sino que las señales se propagan a través del medio. Las
transmisiones no guiadas se pueden clasificar en tres: radio
frecuencia, microondas y luz (infrarrojos/láser).
3 QUÉ DIFERENCIA HAY ENTRE LOS MEDIOS GUIADOS Y NO GUIADOS
Diferencias
1. medios de transmisión se caracterizan por utilizarse en rangos de
frecuencia de trabajo diferentes.
2. los no guiados son aquellos en los cuales no se utiliza cable, sino que
las señales se propagan a través del medio

3. 4 QUÉ SEÑALES UTILIZA. EXPLIQUE CADA UNA DE ELLAS
http://yuricodelaotelecomunicaciones.blogspot.com/2012/04/metodos-no-guiados.
html
La comunicación de datos en medios no guiados utiliza principalmente:
 Señales de radio
 Señales de microondas
 Señales de rayo infrarrojo
 Señales de rayo láser
Señales de radio: Son capaces de recorrer grandes distancias,
atravesando edificios incluso. Son ondas omnidireccionales: se
propagan en todas las direcciones. Su mayor problema son las
interferencias entre usuarios.
Señales de Microondas: Estas ondas viajan en línea recta, por lo que
emisor y receptor deben estar alineados cuidadosamente. Tienen
dificultades para atravesar edificios. Debido a la propia curvatura de
la tierra, la distancia entre dos repetidores no debe exceder de unos
80 Kms. de distancia. Es una forma económica para comunicar dos
zonas geográficas mediante dos torres suficientemente altas para que
sus extremos sean visibles.
Señales de Infrarrojo: Son ondas direccionales incapaces de
atravesar objetos sólidos (paredes, por ejemplo) que están indicadas
para transmisiones de corta distancia.
Señales de Rayo Láser: Las ondas láser son unidireccionales. Se
pueden utilizar para comunicar dos edificios próximos instalando en
cada uno de ellos un emisor láser y un foco detector.
En este tipo de métodos la información se transmite por ondas de radio, lo que
hace que si se requiere confidencialidad deba ir codificada.

4. 5 CUÁL ES LA FUNCIÓN DEL TRANSMISOR
http://html.rincondelvago.com/sistemas-de-comunicaciones.html
El Transmisor pasa el mensaje al canal en forma de señal. Para
lograr una transmisión eficiente y efectiva, se deben desarrollar
varias operaciones de procesamiento de la señal. La más común e
importante es la modulación, un proceso que se distingue por el
acoplamiento de la señal transmitida a las propiedades del canal,
por medio de una onda portadora.
6 CUÁL ES LA FUNCIÓN DEL RECEPTOR
http://html.rincondelvago.com/sistemas-de-comunicaciones.html
La función del Receptor es extraer del canal la señal deseada y
entregarla al transductor de salida. Como las señales son
frecuentemente muy débiles, como resultado de la atenuación, el
receptor debe tener varias etapas de amplificación. En todo caso, la
operación clave que ejecuta el receptor es la demodulación, el caso
inverso del proceso de modulación del transmisor, con lo cual vuelve
la señal a su forma original.

5. 8 CARACTERÍSTICAS DEUN EMISOR
el emisor es aquel objeto que codifica el mensaje y lo transmite a
través de un canal hasta un receptor, perceptor y/u observador. En
sentido más estricto, el emisor es aquella fuente que genera
mensajes de interés o que reproduce una base de datos de la
manera más fiel posible sea en el espacio o en tiempo
10 QUE ES UNA TRANSMISÓN DIRERECCIONAL
La antena transmisora emite la energía electromagnética concentrándola en un
haz, por lo que las antenas emisoras deben de estar alineadas
http://es.slideshare.net/jennytg/medios-de-transmision-guiados-y-no-guiados-
19112238
11 QUE ES UNA TRANSMISÓN OMNIDIRECCIONAL
La radiación se hace de forma dispersa, emitiéndose en todas las direcciones lo
que permite que la señal sea recibida por varias antenas
http://es.slideshare.net/jennytg/medios-de-transmision-guiados-y-no-guiados-
19112238 DIAPOSITIVA 19

6. 12 SEÑAL INFRARROJA
La luz infrarroja es una señal luminosa que no es perceptible para el ojo
humano. Las señales infrarrojas se utilizan, sobre todo, en mandos a distancia
(estándar). Como la luz no se transmite a través de muros y techos, esta señal
solamente puede utilizarse cuando el dispositivo a manejar se encuentra dentro
del alcance de la vista.
Marmitek tiene productos que transforman la señal IR de los comandos de
mandos a distancia en señal de alta frecuencia (RF) para transmitirla a través de
muros y techos .En la señal infrarroja se aleatorizan señales mediante las cuales
se manejan sus dispositivos. Esta aleatorización puede producirse con distintas
velocidades (frecuencias). La frecuencia estándar es de 40kHz, pero hay también
marcas que utilizan una frecuencia de 455kHz (p.ej. Bang & Olufsen). Los
productos de Marmitek funcionan en frecuencias de hasta 100kHz.
http://www.marmitek.com/es/soporte/marmitek-university/senales-audio-
video/senales-inalambricas.php
13 ONDAS DE RADIO
Son un tipo de radiación electromagnética. Una onda de radio tiene una longitud
de onda mayor que la luz visible. Las ondas de radio se usan extensamente en las
comunicaciones.
Las ondas de radio tienen longitudes que van de tan sólo unos cuantos milímetros
(décimas de pulgadas), y pueden llegar a ser tan extensas que alcanzan cientos de
kilómetros (cientos de millas).
https://es.answers.yahoo.com/question/index?qid=20120526041013AAVIsrT

7. 14 SEÑAL POR SATÉLITE
Consiste de un transponer (dispositivo receptor-transmisor), una estación basada
en tierra que controlar su funcionamiento y una red de usuario, de las estaciones
terrestres, que proporciona las facilidades para transmisión y recepción del tráfico
de comunicaciones, a través del sistema de satélite.
http://www.ecured.cu/index.php/Red_satelital
15 CARACTERÍSTICAS DE LAS REDES SATELITALES
 Las transmisiones son realizadas a altas velocidades en Giga Hertz.
 Son muy costosas, por lo que su uso se ve limitado a grandes empresas y
países
 Rompen las distancias y el tiempo.
http://www.ecured.cu/index.php/Red_satelital
16 ELEMENTOS DE LAS REDES SATELITALES
 Transponders: Es un dispositivo que realiza la función de recepción y
transmisión. Las señales recibidas son amplificadas antes de ser
retransmitidas a la tierra. Para evitar interferencias les cambia la frecuencia.
 Estaciones terrenas: Las estaciones terrenas controlan la recepción con el
satélite y desde el satélite, regula la interconexión entre terminales,
administra los canales de salida, codifica los datos y controla la velocidad de
transferencia.
Consta de 3 componentes:

8. 1. Estación receptora: Recibe toda la información generada en la estación
transmisora y retransmitida por el satélite.
2. Antena: Debe captar la radiación del satélite y concentrarla en un foco
donde está ubicado el alimentador. Una antena de calidad debe ignorar
las interferencias y los ruidos en la mayor medida posible. Estos satélites
están equipados con antenas receptoras y con antenas transmisoras. Por
medio de ajustes en los patrones de radiación de las antenas pueden
generarse cubrimientos globales, cubrimiento a solo un país (satélites
domésticos), o conmutar entre una gran variedad de direcciones.
3. Estación emisora: Está compuesta por el transmisor y la antena de
emisión. La potencia emitida es alta para que la señal del satélite sea
buena. Esta señal debe ser captada por la antena receptora. Para cubrir
el trayecto ascendente envía la información al satélite con la modulación
y portadora adecuada.
http://www.ecured.cu/index.php/Red_satelital
18 QUÉ ES UN SATÉLITE GEOESTACIONARIO
Los satélites geoestacionarios o geosincronos son satélites que giran en un patrón
circular, con una velocidad angular igual a la de la Tierra. Por lo tanto permanecen
en una posición fija con respecto a un punto específico en la Tierra. Una ventaja
obvia es que están disponibles para todas las estaciones de la Tierra, dentro de su
sombra, el 100% de las veces. La sombra de un satélite incluye a todas las
estaciones de la Tierra que tienen un camino visible a el y están dentro del patrón
de radiación de las antenas del satélite. Una desventaja obvia es que a bordo,
requieren de dispositivos de propulsión sofisticados y pesados para mantenerlos
fijos en una órbita.
http://blogs.21rs.es/ciencia/2010/03/22/geoestacionario/comment-page-1/

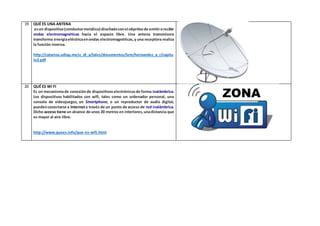

9. 19 QUÉ ES UNA ANTENA
es un dispositivo (conductor metálico) diseñado con el objetivo de emitir o recibir
ondas electromagnéticas hacia el espacio libre. Una antena transmisora
transforma energía eléctrica en ondas electromagnéticas, y una receptora realiza
la función inversa.
http://catarina.udlap.mx/u_dl_a/tales/documentos/lem/hernandez_a_r/capitu
lo2.pdf
20 QUÉ ES WI FI
Es un mecanismo de conexión de dispositivos electrónicos de forma inalámbrica.
Los dispositivos habilitados con wifi, tales como un ordenador personal, una
consola de videojuegos, un Smartphone, o un reproductor de audio digital,
pueden conectarse a Internet a través de un punto de acceso de red inalámbrica.
Dicho acceso tiene un alcance de unos 20 metros en interiores, una distancia que
es mayor al aire libre.
http://www.quees.info/que-es-wifi.html

10. MEDIOS DE TRANSMISÍON
Es el canal que permite la transmisión de
información entre dos terminales de un
sistema de transmisión.
DIFERENCIA ENTRE MEDIOS GUIADOS Y NO
GUIADOS
La diferencia radica que en los medios
guiados el canal por el que se
transmite las señales son medios
físicos, es decir, por medio de un cable;
y en los medios no guiados no son
medios físicos sino señales en forma de
ondas.
MEDIOS NO GUIADOS
Son aquellos en los cuales no se
utiliza cable, sino que las señales se
propagan a través del medio. Las
transmisiones no guiadas se pueden
clasificar en tres: radio frecuencia,
microondas y luz
SEÑALES USADAS
Señales de radio: Son ondas omnidireccionales: se
propagan en todas las direcciones.
Señales de microondas: Estas ondas viajan en línea
recta, por lo que emisor y receptor deben estar
alineados cuidadosamente.
Señales de rayo infrarrojo: Son ondas direccionales
incapaces de atravesar objetos sólidos
Señales de rayo láser: son unidireccionales. Se
pueden utilizar para comunicar dos edificios
próximos instalando en cada uno de ellos un emisor
láser y un foco detector.
ELEMENTOS PRINCIPALES
El Transmisor: pasa el mensaje al
canal en forma de señal.
Receptor: extrae la señal y recibe el
mensaje.
Emisor: es aquel objeto que codifica
el mensaje y lo transmite a través
de un canal hasta un receptor
TIPOS DE TRANSMISION
DIRERECCIONAL: La antena transmisora
emite la energía electromagnética
concentrándola en un haz, por lo que las
antenas emisoras deben de estar alineadas
OMNIDIRECCIONAL: La radiación se hace
de forma dispersa, emitiéndose en todas
las direcciones lo que permite que la señal
sea recibida por varias antenas
TIPOS DE MEDIOS
Dependiendo de la forma
de conducir la señal a
través del medio, los
medios de transmisión se
pueden clasificar en dos
grandes grupos: medios
de transmisión guiados y
medios de transmisión no
guiados.
SEÑAL POR SATÉLITE
Consiste de un transponer una estación
basada en tierra que controlar su
funcionamiento y una red de usuario, de las
estaciones terrestres, que proporciona las
facilidades para transmisión y recepción del
tráfico de comunicaciones, a través del
sistema de satélite.
CARACTERÍSTICAS DE LAS REDES
SATELITALES
Las transmisiones son
realizadas a altas
velocidades en Giga Hertz.
Son muy costosas, por lo
que su uso se ve limitado a
grandes empresas y países
Rompen las distancias y el
tiempo
ELEMENTOS DE LAS REDES
SATELITALES
Transponders: Es un dispositivo que
realiza la función de recepción y
transmisión. Las señales recibidas son
amplif icadas antes de ser
retransmitidas a la tierra. Para evitar
interferencias les cambia la f recuencia.
Estaciones terrenas: Las estaciones
terrenas controlan la recepción con el
satélite y desde el satélite, regula la
interconexión entre terminales,
administra los canales de salida,
codif ica los datos y controla la
velocidad de transferencia.
