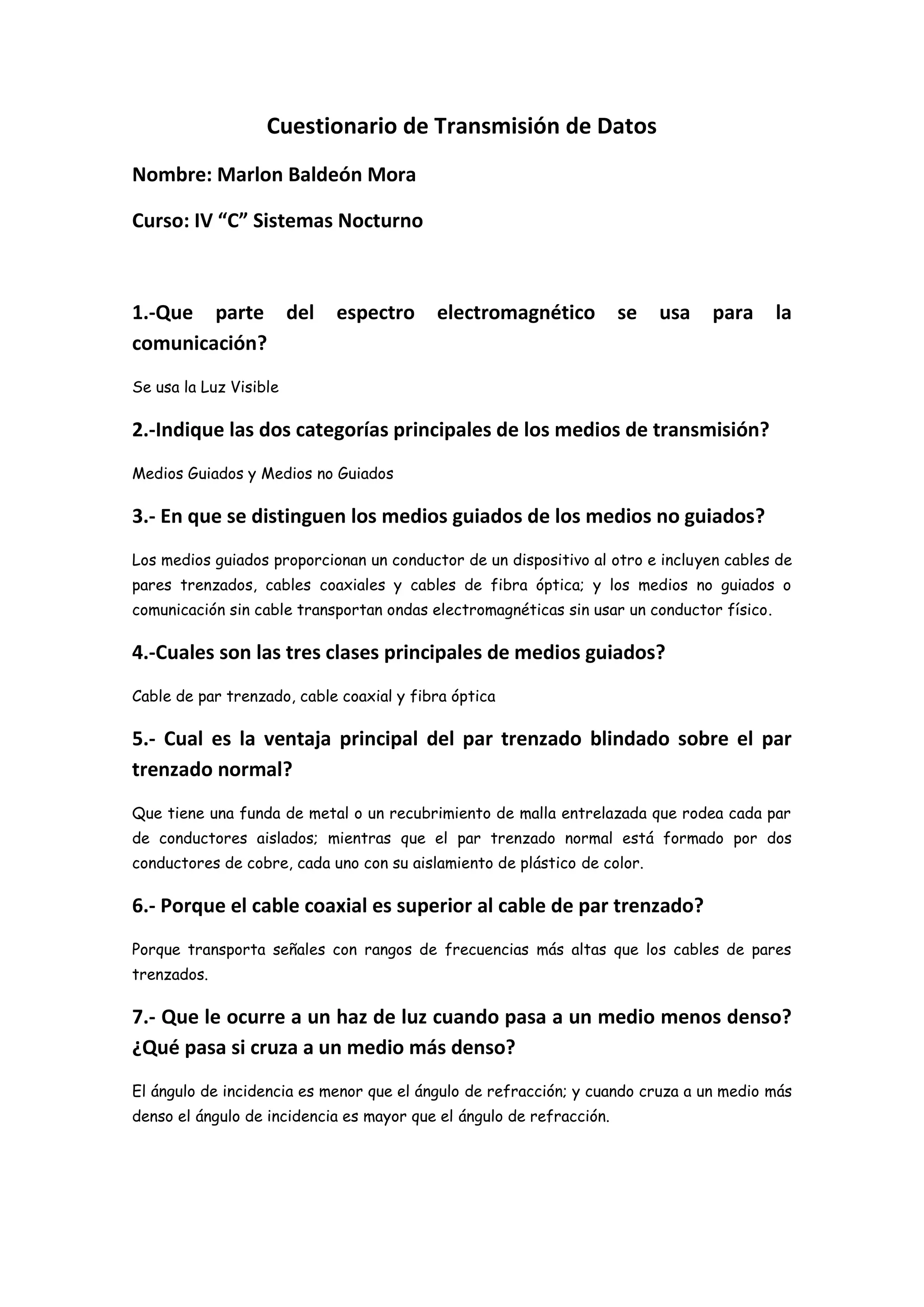

1. Cuestionario de Transmisión de Datos
Nombre: Marlon Baldeón Mora
Curso: IV “C” Sistemas Nocturno
1.-Que parte del espectro electromagnético se usa para la
comunicación?
Se usa la Luz Visible
2.-Indique las dos categorías principales de los medios de transmisión?
Medios Guiados y Medios no Guiados
3.- En que se distinguen los medios guiados de los medios no guiados?
Los medios guiados proporcionan un conductor de un dispositivo al otro e incluyen cables de
pares trenzados, cables coaxiales y cables de fibra óptica; y los medios no guiados o
comunicación sin cable transportan ondas electromagnéticas sin usar un conductor físico.
4.-Cuales son las tres clases principales de medios guiados?
Cable de par trenzado, cable coaxial y fibra óptica
5.- Cual es la ventaja principal del par trenzado blindado sobre el par
trenzado normal?
Que tiene una funda de metal o un recubrimiento de malla entrelazada que rodea cada par
de conductores aislados; mientras que el par trenzado normal está formado por dos
conductores de cobre, cada uno con su aislamiento de plástico de color.
6.- Porque el cable coaxial es superior al cable de par trenzado?
Porque transporta señales con rangos de frecuencias más altas que los cables de pares
trenzados.
7.- Que le ocurre a un haz de luz cuando pasa a un medio menos denso?
¿Qué pasa si cruza a un medio más denso?
El ángulo de incidencia es menor que el ángulo de refracción; y cuando cruza a un medio más
denso el ángulo de incidencia es mayor que el ángulo de refracción.

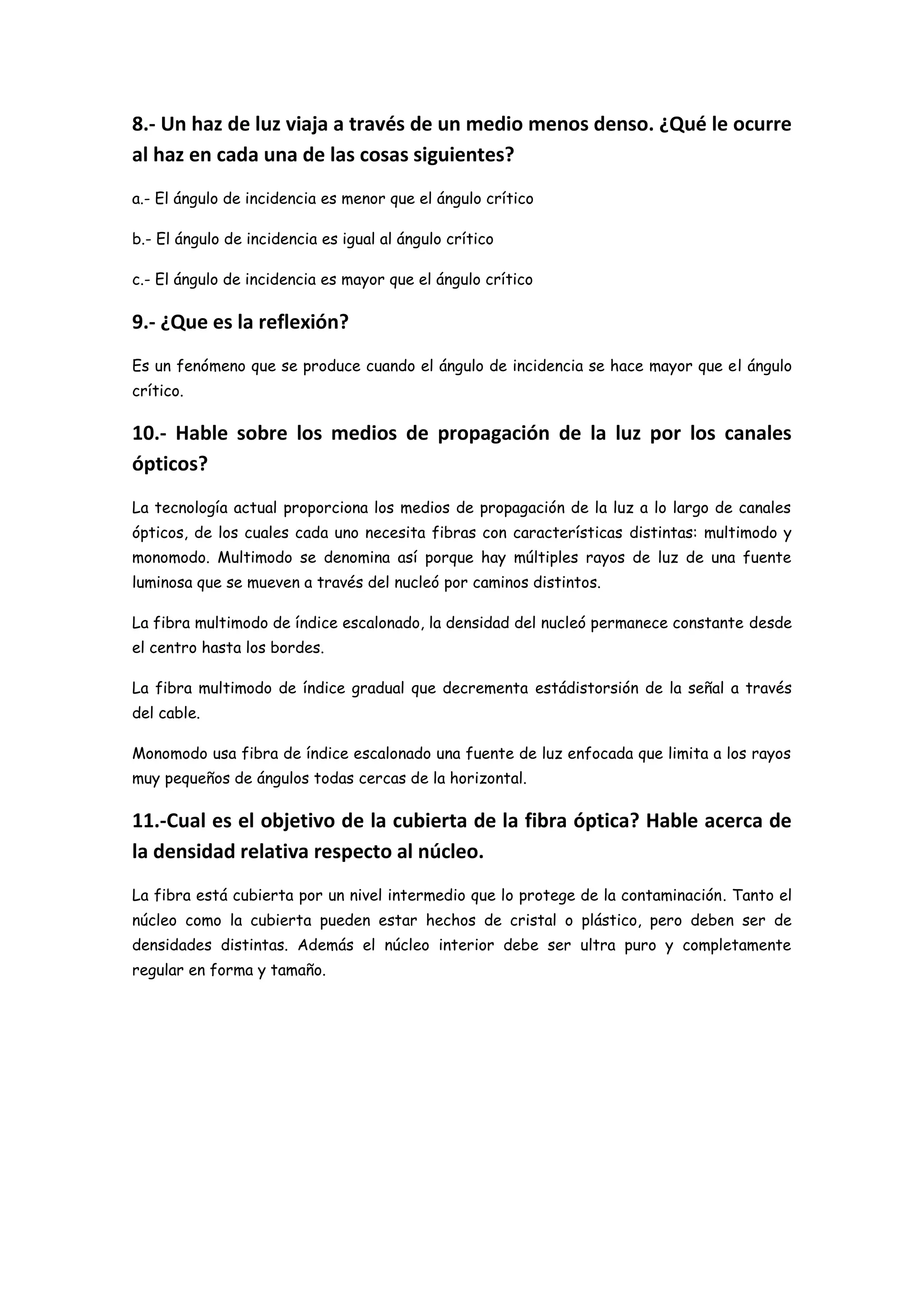

2. 8.- Un haz de luz viaja a través de un medio menos denso. ¿Qué le ocurre
al haz en cada una de las cosas siguientes?
a.- El ángulo de incidencia es menor que el ángulo crítico
b.- El ángulo de incidencia es igual al ángulo crítico
c.- El ángulo de incidencia es mayor que el ángulo crítico
9.- ¿Que es la reflexión?
Es un fenómeno que se produce cuando el ángulo de incidencia se hace mayor que el ángulo
crítico.
10.- Hable sobre los medios de propagación de la luz por los canales
ópticos?
La tecnología actual proporciona los medios de propagación de la luz a lo largo de canales
ópticos, de los cuales cada uno necesita fibras con características distintas: multimodo y
monomodo. Multimodo se denomina así porque hay múltiples rayos de luz de una fuente
luminosa que se mueven a través del nucleó por caminos distintos.
La fibra multimodo de índice escalonado, la densidad del nucleó permanece constante desde
el centro hasta los bordes.
La fibra multimodo de índice gradual que decrementa estádistorsión de la señal a través
del cable.
Monomodo usa fibra de índice escalonado una fuente de luz enfocada que limita a los rayos
muy pequeños de ángulos todas cercas de la horizontal.
11.-Cual es el objetivo de la cubierta de la fibra óptica? Hable acerca de
la densidad relativa respecto al núcleo.
La fibra está cubierta por un nivel intermedio que lo protege de la contaminación. Tanto el
núcleo como la cubierta pueden estar hechos de cristal o plástico, pero deben ser de
densidades distintas. Además el núcleo interior debe ser ultra puro y completamente
regular en forma y tamaño.

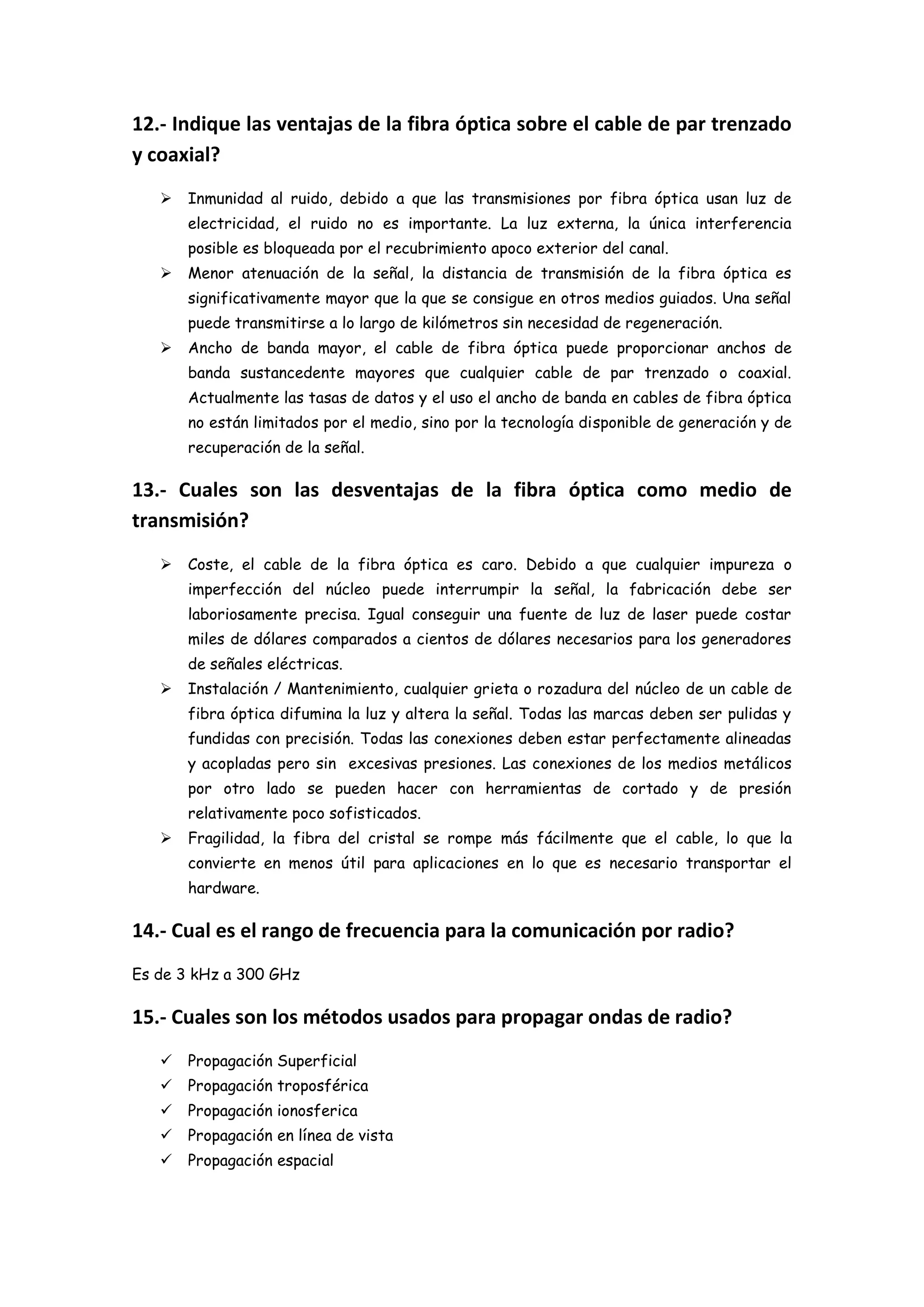

3. 12.- Indique las ventajas de la fibra óptica sobre el cable de par trenzado
y coaxial?
Inmunidad al ruido, debido a que las transmisiones por fibra óptica usan luz de
electricidad, el ruido no es importante. La luz externa, la única interferencia
posible es bloqueada por el recubrimiento apoco exterior del canal.
Menor atenuación de la señal, la distancia de transmisión de la fibra óptica es
significativamente mayor que la que se consigue en otros medios guiados. Una señal
puede transmitirse a lo largo de kilómetros sin necesidad de regeneración.
Ancho de banda mayor, el cable de fibra óptica puede proporcionar anchos de
banda sustancedente mayores que cualquier cable de par trenzado o coaxial.
Actualmente las tasas de datos y el uso el ancho de banda en cables de fibra óptica
no están limitados por el medio, sino por la tecnología disponible de generación y de
recuperación de la señal.
13.- Cuales son las desventajas de la fibra óptica como medio de
transmisión?
Coste, el cable de la fibra óptica es caro. Debido a que cualquier impureza o
imperfección del núcleo puede interrumpir la señal, la fabricación debe ser
laboriosamente precisa. Igual conseguir una fuente de luz de laser puede costar
miles de dólares comparados a cientos de dólares necesarios para los generadores
de señales eléctricas.
Instalación / Mantenimiento, cualquier grieta o rozadura del núcleo de un cable de
fibra óptica difumina la luz y altera la señal. Todas las marcas deben ser pulidas y
fundidas con precisión. Todas las conexiones deben estar perfectamente alineadas
y acopladas pero sin excesivas presiones. Las conexiones de los medios metálicos
por otro lado se pueden hacer con herramientas de cortado y de presión
relativamente poco sofisticados.
Fragilidad, la fibra del cristal se rompe más fácilmente que el cable, lo que la
convierte en menos útil para aplicaciones en lo que es necesario transportar el
hardware.
14.- Cual es el rango de frecuencia para la comunicación por radio?
Es de 3 kHz a 300 GHz
15.- Cuales son los métodos usados para propagar ondas de radio?
Propagación Superficial
Propagación troposférica
Propagación ionosferica
Propagación en línea de vista
Propagación espacial

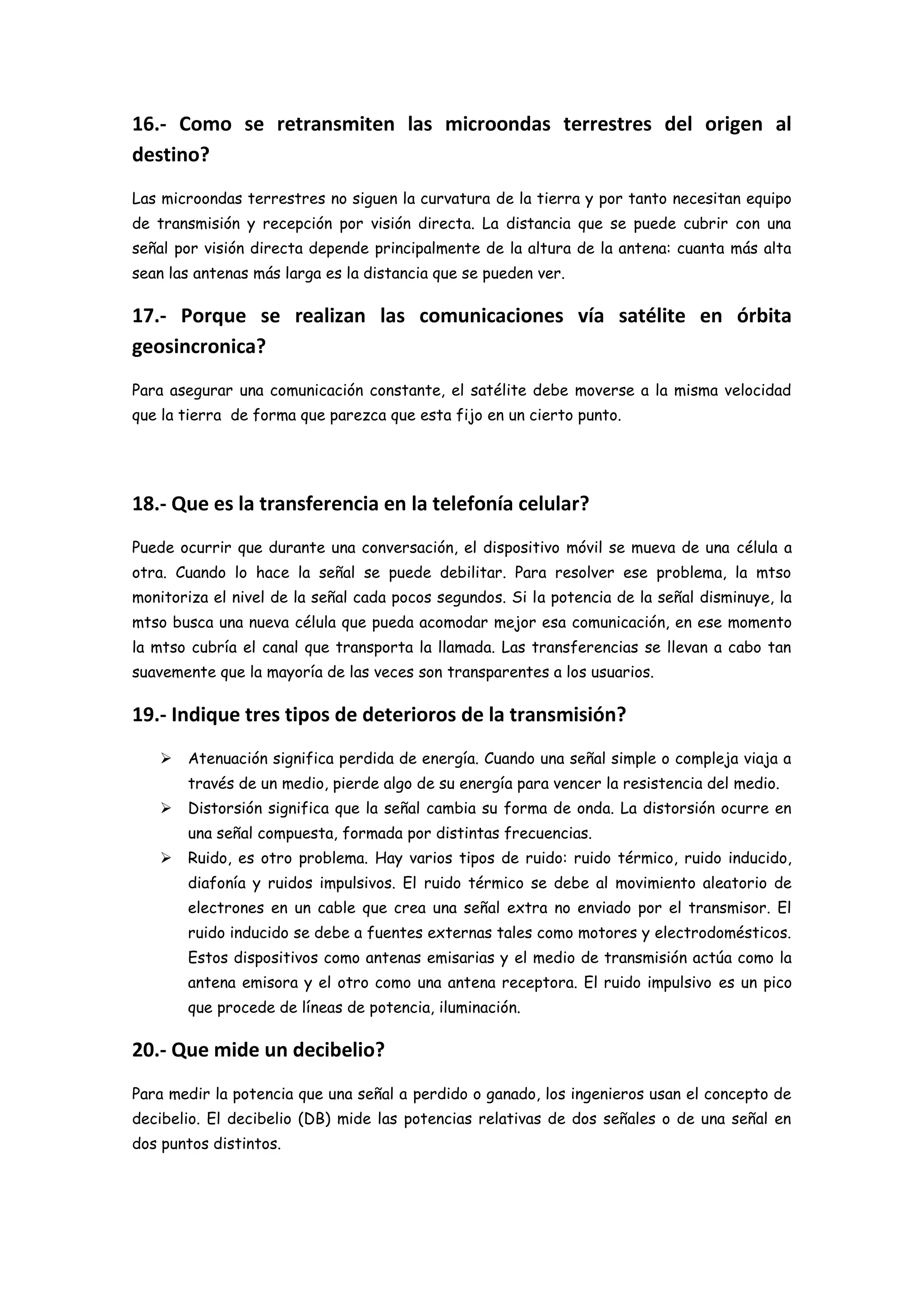

4. 16.- Como se retransmiten las microondas terrestres del origen al
destino?
Las microondas terrestres no siguen la curvatura de la tierra y por tanto necesitan equipo
de transmisión y recepción por visión directa. La distancia que se puede cubrir con una
señal por visión directa depende principalmente de la altura de la antena: cuanta más alta
sean las antenas más larga es la distancia que se pueden ver.
17.- Porque se realizan las comunicaciones vía satélite en órbita
geosincronica?
Para asegurar una comunicación constante, el satélite debe moverse a la misma velocidad
que la tierra de forma que parezca que esta fijo en un cierto punto.
18.- Que es la transferencia en la telefonía celular?
Puede ocurrir que durante una conversación, el dispositivo móvil se mueva de una célula a
otra. Cuando lo hace la señal se puede debilitar. Para resolver ese problema, la mtso
monitoriza el nivel de la señal cada pocos segundos. Si la potencia de la señal disminuye, la
mtso busca una nueva célula que pueda acomodar mejor esa comunicación, en ese momento
la mtso cubría el canal que transporta la llamada. Las transferencias se llevan a cabo tan
suavemente que la mayoría de las veces son transparentes a los usuarios.
19.- Indique tres tipos de deterioros de la transmisión?
Atenuación significa perdida de energía. Cuando una señal simple o compleja viaja a
través de un medio, pierde algo de su energía para vencer la resistencia del medio.
Distorsión significa que la señal cambia su forma de onda. La distorsión ocurre en
una señal compuesta, formada por distintas frecuencias.
Ruido, es otro problema. Hay varios tipos de ruido: ruido térmico, ruido inducido,
diafonía y ruidos impulsivos. El ruido térmico se debe al movimiento aleatorio de
electrones en un cable que crea una señal extra no enviado por el transmisor. El
ruido inducido se debe a fuentes externas tales como motores y electrodomésticos.
Estos dispositivos como antenas emisarias y el medio de transmisión actúa como la
antena emisora y el otro como una antena receptora. El ruido impulsivo es un pico
que procede de líneas de potencia, iluminación.
20.- Que mide un decibelio?
Para medir la potencia que una señal a perdido o ganado, los ingenieros usan el concepto de
decibelio. El decibelio (DB) mide las potencias relativas de dos señales o de una señal en
dos puntos distintos.

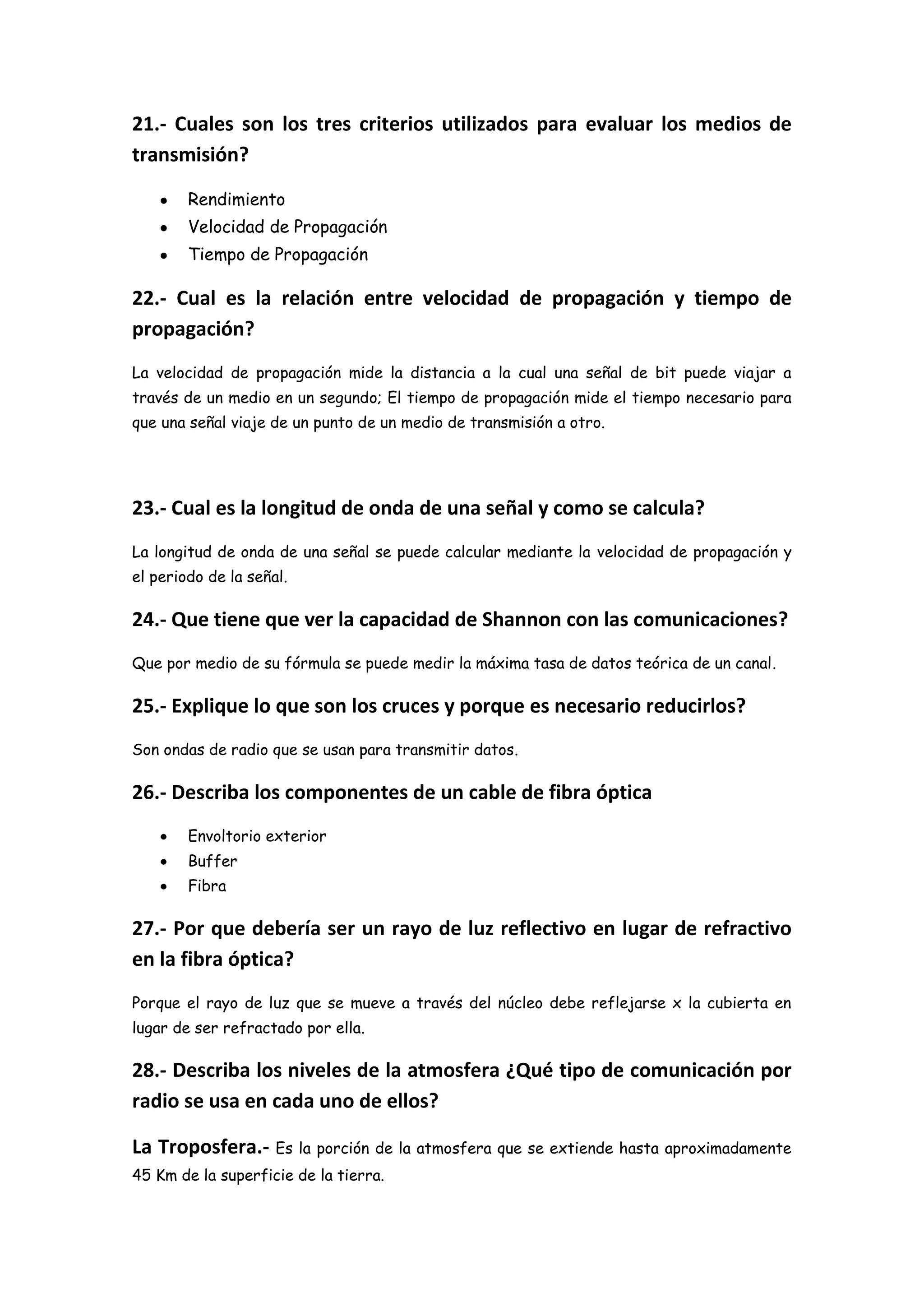

5. 21.- Cuales son los tres criterios utilizados para evaluar los medios de
transmisión?
Rendimiento
Velocidad de Propagación
Tiempo de Propagación
22.- Cual es la relación entre velocidad de propagación y tiempo de
propagación?
La velocidad de propagación mide la distancia a la cual una señal de bit puede viajar a
través de un medio en un segundo; El tiempo de propagación mide el tiempo necesario para
que una señal viaje de un punto de un medio de transmisión a otro.
23.- Cual es la longitud de onda de una señal y como se calcula?
La longitud de onda de una señal se puede calcular mediante la velocidad de propagación y
el periodo de la señal.
24.- Que tiene que ver la capacidad de Shannon con las comunicaciones?
Que por medio de su fórmula se puede medir la máxima tasa de datos teórica de un canal.
25.- Explique lo que son los cruces y porque es necesario reducirlos?
Son ondas de radio que se usan para transmitir datos.
26.- Describa los componentes de un cable de fibra óptica
Envoltorio exterior
Buffer
Fibra
27.- Por que debería ser un rayo de luz reflectivo en lugar de refractivo
en la fibra óptica?
Porque el rayo de luz que se mueve a través del núcleo debe reflejarse x la cubierta en
lugar de ser refractado por ella.
28.- Describa los niveles de la atmosfera ¿Qué tipo de comunicación por
radio se usa en cada uno de ellos?
La Troposfera.- Es la porción de la atmosfera que se extiende hasta aproximadamente
45 Km de la superficie de la tierra.

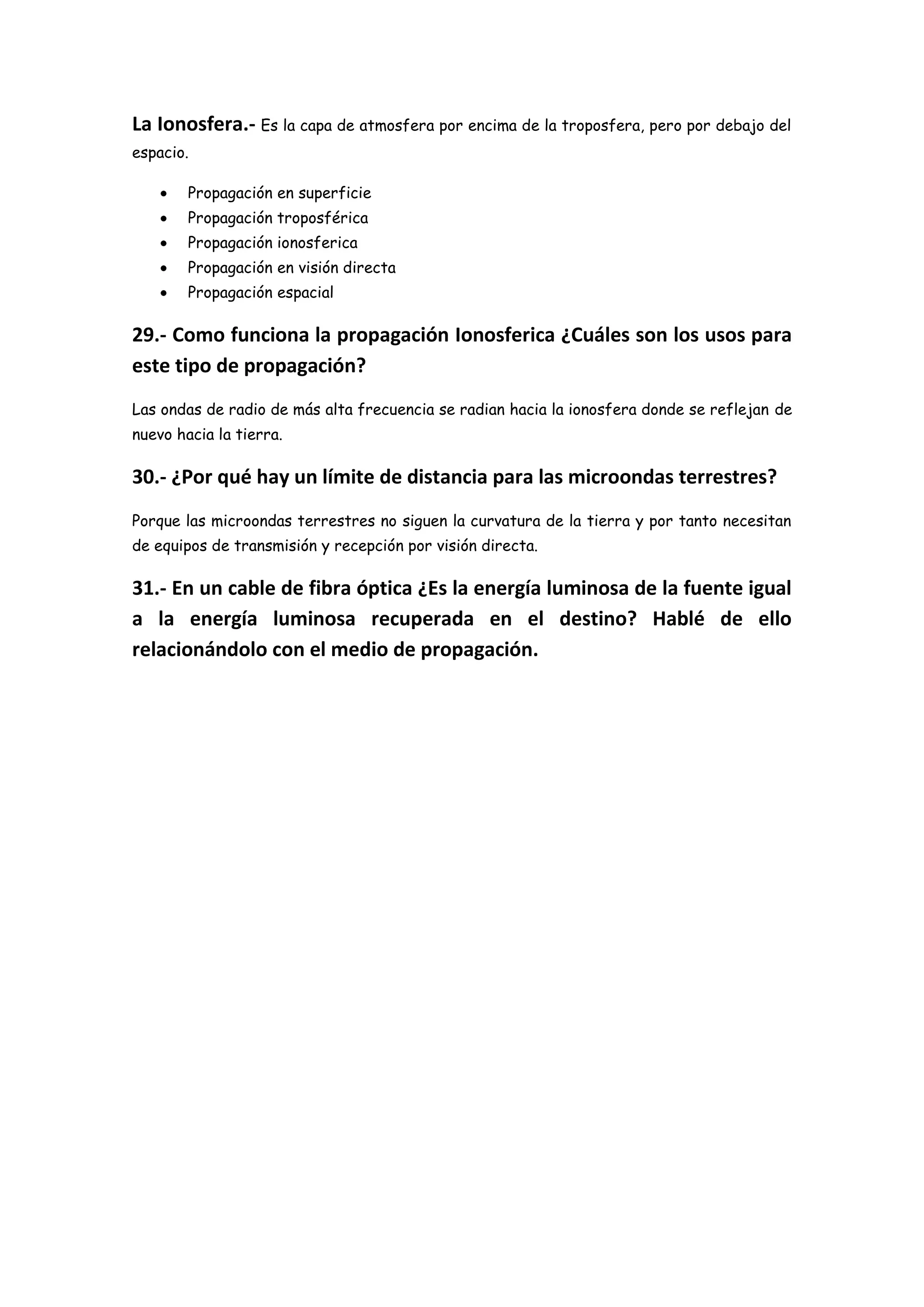

6. La Ionosfera.- Es la capa de atmosfera por encima de la troposfera, pero por debajo del
espacio.
Propagación en superficie
Propagación troposférica
Propagación ionosferica
Propagación en visión directa
Propagación espacial
29.- Como funciona la propagación Ionosferica ¿Cuáles son los usos para
este tipo de propagación?
Las ondas de radio de más alta frecuencia se radian hacia la ionosfera donde se reflejan de
nuevo hacia la tierra.
30.- ¿Por qué hay un límite de distancia para las microondas terrestres?
Porque las microondas terrestres no siguen la curvatura de la tierra y por tanto necesitan
de equipos de transmisión y recepción por visión directa.
31.- En un cable de fibra óptica ¿Es la energía luminosa de la fuente igual
a la energía luminosa recuperada en el destino? Hablé de ello
relacionándolo con el medio de propagación.
