Este documento presenta cálculos para el diseño de anclajes de accesorios de acueducto como tapones y codos. Se incluyen datos de campo como diámetro de tubería, área transversal, presión estática, clasificación del suelo, y esfuerzos admisibles. Se calcula el empuje estático y se dimensionan los anclajes determinando su área basada en el empuje y esfuerzo admisible del suelo. Finalmente, se verifica que el área del anclaje cumple con el área requerida.

1. •
•
•
CONSORCIO IDS ESTUDIOS y DISEÑOS DEL DRENAJE
Y SUBDRENAJE

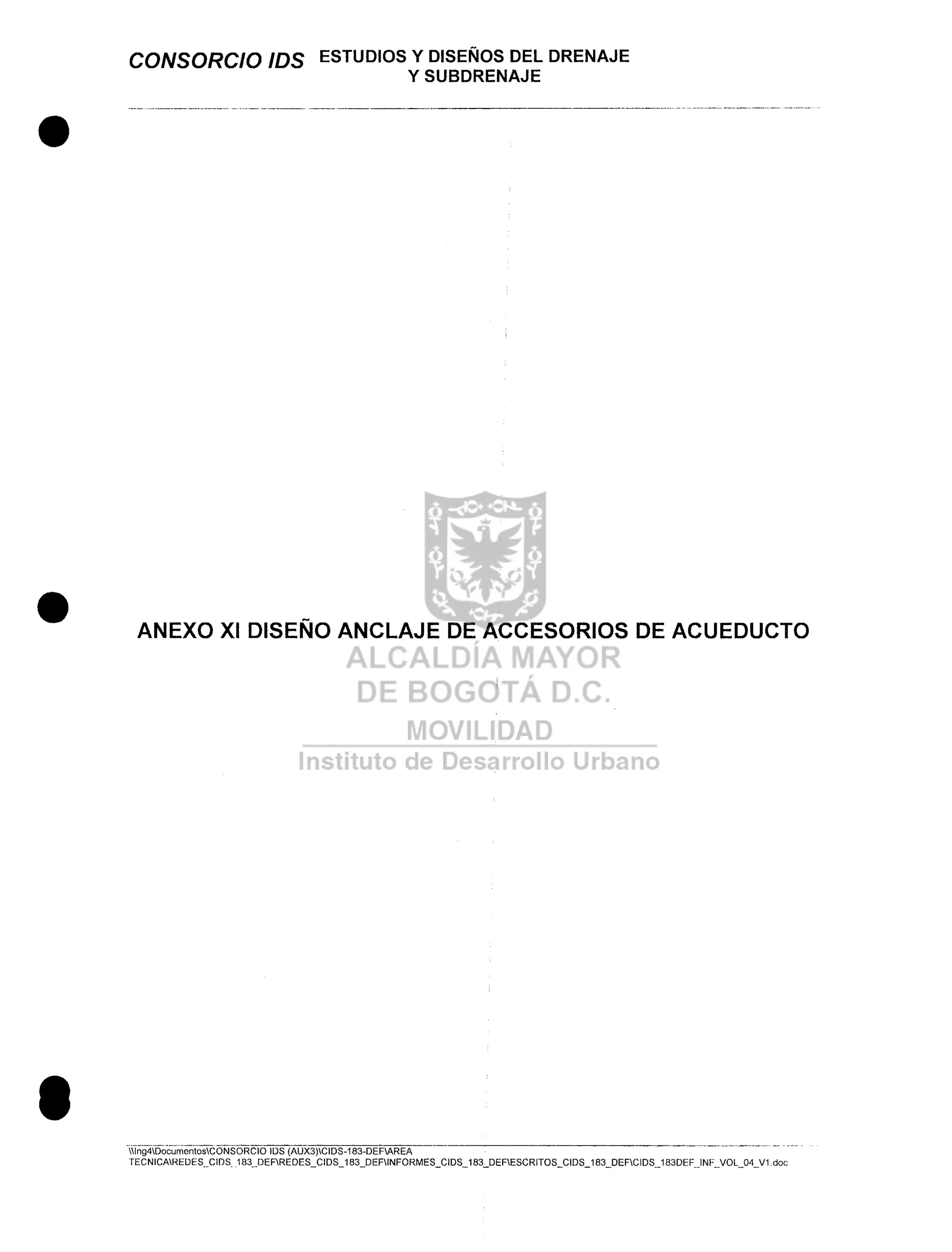

ANEXO XI DISEÑO ANCLAJE DE ACCESORIOS DE ACUEDUCTO
lng4DocumentosCONSORCIO lOS (AUX3)CIDS-183-DEFAREA
TECNICAREOES._ CIDS .183 ...DEFREDES_ CIDS_183_DEFINFORMES_ CIDS_183_DEFESCRITOS_ CIDS_183_DEFCIDS._183DEF.JNF _ VOL_ 04_ V1.doc

2. •
•
•
CONSORCIO
1.0.5.
Calculo de Anclajes
PROYECTO: Red de 0= 6"
LOCALlZACION: BOGOTA D.C.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL 183 AUTNTE, EN BOGOTÁ D.C .
Tapon Y Tee 0= 6"
TRAMO: Autopista Norte con calle 183
DA TOS DE CAMPO
Clasificacion U.S.C.
Presion Estatica H=
Angula de deflexión ~ =
Seno 13 =
Coseno ~ =
Diámetro de la Tuberia =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo ys =
Esfuerzo admisible del terreno av =
Esfuerzo admisible del terreno ah =
Coeficiente de fricción del tereno <!> =
Altura del relleno =
Coeficiente de Friccion Tan <!> max =
seno <!> =
LM Limo - Arcilloso
112 m.c.a
11.2 kg/cm
2
112 tn/rrr'
180 o
1.000
0.000
6 "
15.24 cm
0.15 m
182.41 crrr'
0.02 m
2
1,000 kg/m
3
1,400 kg/m
3
3.00 kg/cm
2
Arcilla Blanda
1.50 kg/cm
2
16.70
Presion Mayorada del acueducto en la cual garantizan 15 m.c.a.
160.00 PSI
Material de la Tubería: "PVC
la presión de la tubería de PVC es de
160 PSI tanto para unión platino, como Biaxial
0.6 m
0.30
0.29
Calculo del Empuje
calculas efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estática
E= 2AP Y sen ~/2
E= 4,086 kg
donde: E= Empuje estatico en kg
A= Area de la sección transversal en m
2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kg/ m
3
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =EI O'adm. donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
O'adm =Esfuerzo admisible del terrenoA= 2,724.06 cm"
0.27 m'
Dimencionamiento del bloque
Comprobacion
H= 30 cm Asumido 0.30 m
L= 89 cm 0.89 m A= 0.27 m
2
A= 60.96 cm 0.61 m
ANCLAJES_ACCESORIOS ACUEDUCXLS
Anclaje en concreto 1
Tapan Y Tee 0= 6"
Tubería de:~ IDHr 0.30 m
6 "PV~ J
A= 0.61 m
A(m)=
L= ;-- 0.89----+
0.61 I~
7~o.
Anclaje en concreto
Tapan Y Tee D> 6"
11
o
Hoja 1 de 1

3. •
•
•
CONSORCIO
1.0.5.
Calculo de Anclajes
PROYECTO: Red de D= 8"
LOCALlZACION: BOGOTA D.C.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NTE, EN BOGOTÁ D.C.
Tapon y Tee 0= 8"
TRAMO: Autopista Norte con calle 183
DA TOS DE CAMPO
Clasificacion USC.
Presion Estatica H=
Angula de deflexión p =
Seno p =
Coseno p =
Diámetro de la Tuberia =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo ys =
Esfuerzo admisible del terreno Gv =
Esfuerzo admisible del terreno Gh =
Coeficiente de fricción del tereno ~ =
Altura del relleno =
Coeficiente de Friccion Tan $ max=
seno ~ =o
LM Limo - Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m2
160.00 PSI
180 o
1.000
0.000
8 "
20.32 cm
0.20 m
324.29 cm2
0.03 m2
1,000 kg/m
3
1,400 kg/m
3
3.00 kg/cm2
Arcilla Blanda
1.50 kg/cm2
16.70
0.6 m
0.30
0.29
Marerial de la Tuberia: "PVC
la presion de la tuberia de PVC es de
160 PSI tanto para union platino, como Biaxial
Calculo del Empuje
calculas efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen P/2
E = 7,264 kg
donde: E= Empuje estatico en kg I
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kg¡ m
3
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =EI Gadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
Ciadm=Esfuerzo admisible del terrenoA= 4,842.77 cm
2
0.48 m2
Dimencionamiento del bloque
Anclaje en concreto 1
Tapan y Tee 0= 8"
Tuberia de:~ IDrJ0.41 m
8 "Pv.gj J
A= 0.81 m
Comprobacion
H= 41 cm Asumido 0.41 m
L= 119 cm 1.19 m A= 0.48 m2
A= 81.28 cm 0.81 m
ANCLAJES_ACCESORIOS ACUEDUC.xLS
A(m)=
L=
0.81 Anclaje en concreto
Tapan y Tee Do.8"
11
o
Hoja 1 de 1

4. •
•
•
PROYECTO: Red de 0= 12"
TRAMO:
CONTRATO IDU 125-2004-
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL 183 AUTNTE, EN BOGOTÁ D.C.
CALCULO ANCLAJES
Tapon y Tee D= 12"
DA TOS DE CAMPO
Autopista Norte con calle 183
Clasificacion USC.
Presion Estatica H=
Angula de deflexión p =
Seno r~=
Coseno p =
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo Y5 =
Esfuerzo admisible del terreno av =
Esfuerzo admisible del terreno ah =
Coeficiente de fricción del tereno <1> =
Altura del relleno =
LM Limo - Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m
2
160.00 PSI
180 o
1.000
0.000
12 "
30.48 cm
0.30 m
729.66 crrr'
0.07 m2
1,000 kg/m3
1,400 kg/m3
3.00 kg/cm
2
1.50 kg/cm
2
16.70
0.6 m
Marerial de la Tuberia: " PVC
la presion de la tuberia de PVC es de
160 PSI tanto para union platino, como Biaxial
Arcilla Blanda
Coeficiente de Friccion Tan ~ max = 0.30
seno <1> = 0.29
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen 13/2
E= 16,344 kg
Dimensionamiento del anclaje
donde: E= Empuje estatico en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kgl m
3
A= 10,896.24 crrr'
A =EI O"ad Dimensionamiento del anclaj donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
O"adm =Esfuerzo admisible del terreno
1.09 m2
Dimencionamiento del bloque
Anclaje en concreto 1
Tapon y Tee D= 12"
Tuberia de:~ ~ OH! 0.61 m
12 "pv.gJ t
A= 1.22 m
Comprobacion
H= 61 cm Asumido 0.61 m
L= 179 cm 1.79 m A= 1.09 m2
A= 121.92 cm 1.22 m
ANCLAJES_ACCESORIOS ACUEDUC.XLS
A(m}=
L= -t-- 1.79--+
1.22 1-3>
7~a..
Tapan y Tee D= 12'
Anclaje en concreto
11
o
Hoja 1 de 1

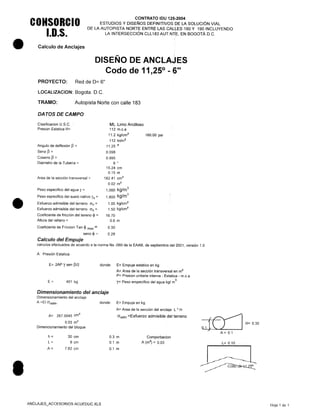

5. COHSORCIO
1.0.5.
CONTRATO IDU 125r2004
ESTUDIOS y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL 183 AUT.N1'E, EN BOGOTÁ D.C.
• Calculo de Anclajes
DISEÑO DE ANCLAJES
Codo de 11 25° - 6",
PROYECTO: Red de 0= 6"
LOCALlZACION: Bogota. D.C.
TRAMO: Autopista Norte con calle 183
DATOS DE CAMPO
Clasificacion U.S.C. ML Limo Arcilloso
Presion Estatica H= 112 m.c.a
11.2 kg/cm2
160.00 psi
112 tn/m2
Angulo de deflexión ~ = 11.25 o
Seno ~ = 0.098
Coseno ~ = 0.995
Diámetro de la Tubería = 6 "
15.24 cm
0.15 m
Area de la sección transversal = 182.41 cm2
0.02 m2
Peso especifico del agua y = 1,000 kg/m
3
•
Peso especifico del suelo nativo ys = 1,800 kg/m
3
Esfuerzo admisible del terreno av = 1.00 kg/cm2
Esfuerzo admisible del terreno ah = 1.50 kg/cm2
Coeficiente de fricción del tereno $ = 16.70
Altura del relleno = 0.6 m
Coeficiente de Fricción Tan ~ max = 0.30
seno $ = 0.29
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A Presión Estatica
E= 2AP Y sen ~/2 donde: E= Empuje estático en kg
A= Area de la sección transversal en m2
P= Presión unitaria interna - Estática - m.c.a
y= Peso erspecífico del agua kg/ m
3
E= 401 kg
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =EI Ciadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
A= 267.0045 cnr'
0.03 m'
Dimencionamiento del bloque
Ciadm =Esfuerzo admisible del terreno
h=
L=
A=
30 cm
9 cm
7.62 cm
0.3 m
0.1 m
0.1 m
Comporbacion
A (m2
) = 0.03
•
ANCLAJES_ACCESORIOS ACUEDUC.XLS
{~ H=0.30
01}U1
A= 0.1
L= 0.10
Hoja 1 de 1

6. •
•
•
CONSORCIO
1.0.5.
CONTRATO IDU 125•.2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL 183 AUT.NTE, EN BOGOTÁ D.C.
Calculo de Anclajes
DISEÑO DE ANCLrAJES
Codo de 11,250
- 8"
PROYECTO: Red de 0= 8"
LOCALlZACION: Bogota. O.C.
TRAMO: Autopista Norte con calle 183
DATOS DE CAMPO
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm'
112 tn/m2
11.25 o
0.098
0.995
8 "
20.32 cm
0.20 m
Area de la sección transversal = 324.29 crrr'
0.03 m'
Peso especifico del agua y = 1,000 kg/m
3
Peso especifico del suelo nativo Ys = 1,800 kg/m
3
Clasificación US.C.
Presion Estatica H=
160.00 psi
Angulo de deflexión p =
Seno p =
Coseno p =
Diámetro de la Tubería =
1.00 kg/cm2
1.50 kg/cm'
16.70
0.6 m
0.30
0.29
Esfuerzo admisible del terreno r:5v=
Esfuerzo admisible del terreno r:5 h =
Coeficiente de fricción del tereno ~ =
Altura del relleno =
Coeficiente de Fricción Tan ~ max =
seno ~ =
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen P/2 donde: E= Empuje estatico en kg
A= Area de la sección transversal en m'
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kg/ m
3
E= 712 kg
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =E/ O"adm' donde: E= Empuje en kg
A= Area de la sección del anclaje L' H
O"adm =Esfuerzo admisible del terreno
{~I H=0.30
01t~A= 0.1
A= 474.6747 cm'
0.05 m'
Dimencionamiento del bloque
h=
L=
A=
Comporbacion
A (m2
) = 0.06
30 cm
16 cm
10.16 cm
0.3 m
0.2 m
0.1 m
L= 0.20
ANCLAJES_ACCESORIOS ACUEDUCXLS Hoja 1 de 1

7. •
•
•

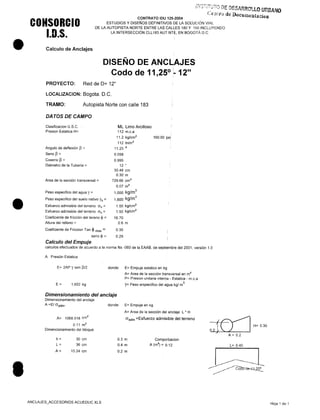

.' DE DESl¡RRotlO URBANO
c,eJA'l"i) de D<lcumcn.u ...·
CONTRATO IDU 125-2004 • cron
ESTUDIOS y DISEÑOS DEFINITIVOS DE LA SOLuciÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL 183 AUT.NT~. EN BOGOTÁ D,C,
CONSORCIO
1.0.5.
Calculo de Anclajes
DISEÑO DE ANCLAJES
Codo de 11,250
1- 12"
PROYECTO: Red de 0= 12"
LOCALlZACION: Boqota. o.C.
TRAMO: Autopista Norte con calle 183
DATOS DE CAMPO
Clasificacion U,S,C
Presion Estatica H=
ML Limo Arcilloso
112 rn.c.a
11,2 kg/cm
2
112 tn/m
2
11,25 o
0,098
0,995
12 "
30A8 cm
0,30 m
729,66 cm"
0,07 m
2
1.000 kg/m
3
1,800 kg/m
3
1,00 kg/cm
2
1,50 kg/cm
2
16,70
0,6 m
160,00 psi
Angulo de deflexión p =
Seno p =
Coseno p =
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo Ys =
Esfuerzo admisible del terreno (Jv =
Esfuerzo admisible del terreno (Jh =
Coeficiente de fricción del tereno ~ =
Altura del relleno =
Coeficiente de Friccion Tan <l> max = 0,30
seno ~ = 0,29
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1,0
A Presión Estatica
E= 2AP Y sen P/2 donde: E= Empuje estático en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estática - m,c,a
y= Peso erspecifico del agua kg/ m
3
E= 1,602 kg
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =E/ (Jadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L' H
Cíadm =Esfuerzo admisible del terrenoA= 1068.018 cm
2
0,11 rn
2
Dimencionamiento del bloque
h=
L=
A=
30 cm
36 cm
15,24 cm
0,3 m
DA m
0,2 m
Comporbacion
A (m
2
) = 0,12
ANCLAJES_ACCESORIOS ACUEDUC,XLS
{~ H=0,30
02~'---) I
A = 0,2
L= DAD
Hoja 1 de 1

8. •
•
•
CONSORCIO
1.0.5.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALI..!ES180 y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NT~, EN BOGOTÁ D.C.
Calculo de Anclajes
DISEÑO DE ANCLAJES
Codo de 22.5°,1. 6"
PROYECTO: Red de 0= 6"
LOCALlZACION: Bogota. D.C.
TRAMO: Autopista Norte con calle 183
DA TOS DE CAMPO
Clasificacion U.S.C.
Presion Estatica H=
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m2
22.5 o
0.195
0.981
6 "
15.24 cm
0.15 m
182.41 cm"
0.02 m2
1,000 kg/m
3
1,800 kg/m
3
1.00 kg/cm2
1.50 kg/cm2
16.70
0.6 m
160.00 psi
Angulo de deflexión 13 =
Seno 13 =
Coseno 13 =
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo ys =
Esfuerzo admisible del terreno (Jv =
Esfuerzo admisible del terreno (Jh=
Coeficiente de fricción del tereno ~ =
Altura del relleno =
Coeficiente de Friccion Tan ~ max = 0.30
seno ~ = 0.29
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A Presión Estatica
E= 2AP Y sen 13/2 donde: E= Empuje estatico en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.C.a
y= Peso erspecifico del 'agua kg/ m
3
E= 797 kg
Dimencionamiento del anclaje
Dimensionamiento del anclaje
A =E/ (Jadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L' H
(Jadm =Esfuerzo admisible del terrenoA= 531.4376 cm2
0.05 m2
Dimencionamiento del bloque
h=
L=
A=
30 cm
18 cm
7.62 cm
0.3 m
0.2 m
0.1 m
Comporbacion
A (m2
) ~ 0.06
ANCLAJES_ACCESORIOS ACUEDUC.XLS
{~ H=0.30
01JUI
A= 0.1
L= 0.20
Hoja 1 de 1

9. •
•
•
COHSORCIO
1.0.5.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NT~, EN BOGOTÁ D.C.

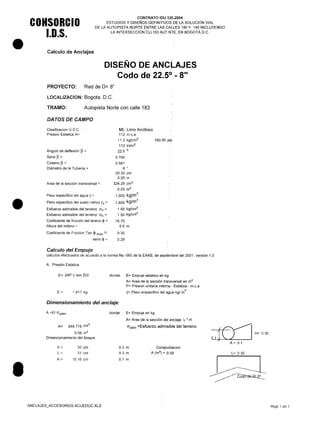

Calculo de Anclajes
PROYECTO: Red de 0= 8"
LOCALlZACION: Bogota. O.C.
TRAMO:
DISEÑO DE ANCLAJES
Codo de 22.5°, - Sil
Autopista Norte con calle 183
DATOS DE CAMPO
Clasificacion U.S.C.
Presion Estatica H=
Angulo de deflexión ~ =
Seno ~ =
Coseno ~ =
Diámetro de la Tuberia =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo ys =
Esfuerzo admisible del terreno f5v =
Esfuerzo admisible del terreno f5h=
Coeficiente de fricción del tereno <1> =
Altura del relleno =
Coeficiente de Friccion Tan <1> max =
seno <1> =
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m2
22.5 o
0.195
0.981
8 "
20.32 cm
0.20 m
324.29 crrr'
0.03 m2
1,000 kg/m
3
1,800 kg/m
3
1.00 kg/cm2
1.50 kg/cm2
16.70
0.6 m
0.30
0.29
160.00 psi
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen (3/2
E= 1,417 kg
Dimensionamiento del anclaje
A =E/ f5adm.
A= 944.778 cm
2
0.09 m2
Dimencionamiento del bloque
h=
L=
A=
30 cm
31 cm
10.16 cm
ANCLAJES_ACCESORIOS ACUEDUC.XLS
donde: E= Empuje estatico en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kg/ m
3
donde: E= Empuje en kg
A= Area de la sección del anclaje L' H
O"adm =Esfuerzo admisible del terreno
0.3 m
0.3 m
0.1 m
Comporbacion
A (m2
) = 0.09
{~ H=0.30
01J~ A= 01
L= 0.30
Hoja 1 de 1

10. •
•
•
CONSORCIO
1.0.5.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NTE, EN BOGOTÁ D.C.

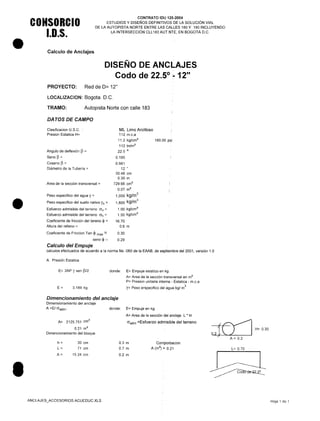

Calculo de Anclajes
DISEÑO DE ANCLAJES
Codo de 22.5° :-12"
PROYECTO: Red de 0= 12"
LOCALlZACION: Bogota. O.C.
TRAMO: Autopista Norte con calle 183
DA TOS DE CAMPO
Clasificacion U.S.C.
Presion Estatica H=
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m2
22.5 o
0.195
0.981
12 "
30.48 cm
0.30 m
729.66 crn"
0.07 m2
1,000 kg/m
3
1,800 kg/m
3
1.00 kg/cm2
1.50 kg/cm2
16.70
0.6 m
160.00 psi
Angulo de deflexión p =
Seno p =
Coseno p =
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo Ys =
Esfuerzo admisible del terreno (Jv =
Esfuerzo admisible del terreno (Jh=
Coeficiente de fricción del tereno $ =
Altura del relleno =
Coeficiente de Friccion Tan ~ max =
seno $ ==
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
0.30
0.29
A. Presión Estatica
E= 2AP Y sen P/2 donde: E= Empuje estatico en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kgl rn
3
E= 3,189 kg
Dimencionamiento del anclaje
Dimensionamiento del anclaje
A =EI G"adm' donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
G"adm =Esfuerzo admisible del terreno
{~ H=0.30
02~ ~) IA= 0.2
A= 2125.751 cm"
0.21 m2
Dimencionamiento del bloque
h=
L=
A=
30 cm
71 cm
15.24 cm
0.3 m
0.7 m
0.2 m
Comporbacion
A (m2
) = 0.21 L= 0.70
ANCLAJES_ACCESORIOS ACUEDUC.XLS Hoja 1 de 1

11. •
•
•
CONSORCIO
1.0.5.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NTE¡::,EN BOGOTÁ D.C.

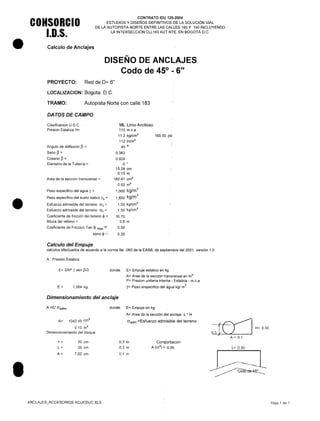

Calculo de Anclajes
PROYECTO: Red de 0= 6"
LOCALlZACION: 8090ta. D.C.
TRAMO:
DISEÑO DE ANCLAJES
Codo de 45° ~6"
Autopista Norte con calle 183
DATOS DE CAMPO
Clasificacion U.S.C
Presion Estática H=
Angulo de defiexión ~ =
Seno ~ =
Coseno ~ =
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo Ys =
Esfuerzo admisible del terreno (Jv =
Esfuerzo admisible del terreno (J h =
Coeficiente de fricción del tereno ~ =
Altura del relleno =
Coeficiente de Friccion Tan ~ max=
seno ~ =
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m2
45 o
0.383
0.924
6 "
15.24 cm
0.15 m
182.41 crrr'
0.02 m2
1,000 kg/m
3
1,800 kg/m
3
1.00 kg/cm2
1.50 kg/cm'
16.70
0.6 m
0.30
0.29
160.00 psi
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen ~/2
E= 1,564 kg
Dimensionamiento del anclaje
A=E/Cl"adm'
A= 1042.45 cm"
0.10 m'
Dimencionamiento del bloque
h=
L=
A=
30 cm
35 cm
7.62 cm
ANCLAJES_ACCESORIOS ACUEDUCXLS
donde: E= Empuje estático en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del Jgua kg/ m
3
donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
Cl"adm=Esfuerzo admisible del terreno
0.3 m
0.3 m
0.1 m
Comporbacion
A (m2
) =, 0.09
{~ H=0.30
01JU/
A= 0.1
L= 0.30
Hoja 1 de 1

12. •
•
•
CONSORCIO
1.0.5.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NTE. EN BOGOTÁ D.C.

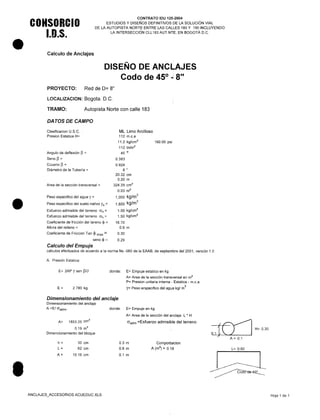

Calculo de Anclajes
DISEÑO DE ANCLAJES
Codo de 45° .J Sil
PROYECTO: Red de D= 8"
LOCALlZACION: Bogota. D.C.
TRAMO: Autopista Norte con calle 183
DATOS DE CAMPO
Clasificacion U.S.C.
Presion Estatica H=
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m"
45 o
0.383
0.924
8 "
20.32 cm
0.20 m
324.29 cm"
0.03 m2
1,000 kg/m
3
1,800 kg/m
3
1.00 kg/cm
2
1.50 kg/cm
2
16.70
0.6 m
0.30
0.29
160.00 psi
Angulo de deflexión ~ =
Seno ~ =
Coseno ~ =
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo Ys =
Esfuerzo admisible del terreno Gv =
Esfuerzo admisible del terreno Gh =
Coeficiente de fricción del tereno <1> =
Altura del relleno =
Coeficiente de Friccion Tan ~ max =
seno <1> =
Calculo del Empuje
calculas efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen ~/2 donde: E= Empuje estatico en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kgl m
3
E= 2,780 kg
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =E/ <Jadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
A= 1853.25 cm"
0.19 m2
Dimencionamiento del bloque
<Jadm =Esfuerzo admisible del terreno
{~ H=0.30
01}U1
A= 0.1
h=
L=
A=
30 cm
62 cm
10.16 cm
0.3 m
0.6 m
0.1 m
Comporbacion
A (m2
) = 0.18 L= 0.60
ANCLAJES_ACCESORIOS ACUEDUC.XLS Hoja 1 de 1

13. •
•
•
CONSORCIO
1.0.5.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NTE, EN BOGOTÁ D.C.
Calculo de Anclajes
DISEÑO DE ANCLAJES
Codo de 45° - 12"
PROYECTO: Red de 0= 12"
LOCALlZACION: Bogota. D.C.
TRAMO: Autopista Norte con calle 183
DATOS DE CAMPO
Clasificacion U.SC.
Presion Estatica H=
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m2
45 o
0.383
0.924
12 "
30.48 cm
0.30 m
729.66 cm'
0.07 m2
1,000 kg/m
3
1,800 kg/m
3
1.00 kg/cm2
1.50 kg/cm2
16.70
0.6 m
160.00 psi
Angulo de deflexión ~ =
Seno ~ =
Coseno ~ =
Diámetro de la Tuberia =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo Y5 =
Esfuerzo admisible del terreno CJv =
Esfuerzo admisible del terreno CJh =
Coeficiente de fricción del tereno q¡ =
Altura del relleno =
Coeficiente de Friccion Tan ~ max = 0.30
seno q¡ = 0.29
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen ~/2 donde: E= Empuje estatico en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kg/ m
3
E= 6,255 kg
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =E/ CJadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
Cíadm =Esfuerzo admisible del terrenoA= 4169.81 cm"
0.42 m2
Dimencionamiento del bloque
h=
L=
A=
Cornporbacion
A (m2
) = 0.42
30 cm
139 cm
15.24 cm
0.3 m
1.4 m
0.2 m
ANCLAJES_ACCESORIOS ACUEDUCXLS
{~ H=0.30
02~"-) I
A= 0.2
L= 1.40
Hoja 1 de 1

14. •
•
•
CONSORCIO
I.o.s.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL 183 AUT.NTE. EN BOGOTÁ D.C.
Calculo de Anclajes
DISEÑO DE ANCLLAJES

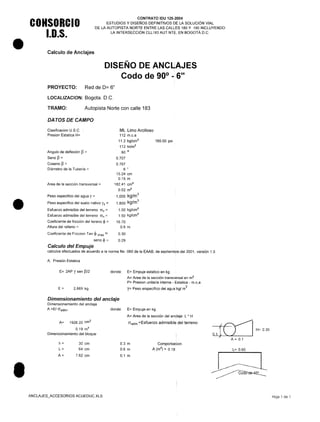

Codo de 90° - 6"
PROYECTO: Red de 0= 6"
LOCALlZACION: Bogota. D.C.
TRAMO: Autopista Norte con calle 183
DA TOS DE CAMPO
Clasificacion U.S.C
Presion Estatica H=
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm
2
112 tn/m
2
90 o
0.707
0.707
6 "
15.24 cm
0.15 m
182.41 cm2
0.02 m
2
1,000 kg/m
3
1,800 kg/m
3
1.00 kg/cm
2
1.50 kg/cm
2
16.70
0.6 m
160.00 psi
Angulo de deflexión 13=
Seno 13=
Coseno 13=
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo Ys =
Esfuerzo admisible del terreno {'fv =
Esfuerzo admisible del terreno {'fh =
Coeficiente de fricción del tereno ~ =
Altura del relleno =
Coeficiente de Friccion Tan ~ max = 0.30
seno ~ = 0.29
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen 13/2 donde: E= Empuje estatico en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.C.a
y= Peso erspecifico del agua;kg/ m
3
E= 2,889 kg
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =E/ aadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
aadm =Esfuerzo admisible del terrenoA= 1926.20 crrr'
0.19 m
2
Dimencionamiento del bloque
h=
L=
A=
30 cm
64 cm
7.62 cm
0.3 m
0.6 m
0.1 m
Comporbacion
A (rrr') = 0.18
ANCLAJES_ACCESORIOS ACUEDUC.XLS
{~ H=0.30
01}U1
A = 0.1
L= 0.60
Hoja 1 de 1

15. •
•
•
CONSORCIO
I.O.S.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NTE, EN BOGOTÁ D.C.
Calculo de Anclajes
DISEÑO DE ANCLAJES

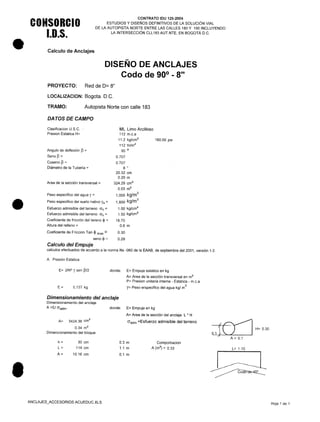

Codo de 90° - 8"
PROYECTO: Red de 0= 8"
LOCALlZACION: Bogota. D.C.
TRAMO: Autopista Norte con calle 183
DATOS DE CAMPO
Clasificacion U.SC.
Presion Estatica H=
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm
2
112 tn/m
2
90 o
0.707
0.707
8 "
20.32 cm
0.20 m
324.29 cm
2
0.03 m
2
1,000 kg/m
3
1,800 kg/m
3
1.00 kg/cm2
1.50 kg/cm
2
16.70
0.6 m
160.00 psi
Angulo de deflexión p =
Seno p =
Coseno p =
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo Ys =
Esfuerzo admisible del terreno av =
Esfuerzo admisible del terreno ah =
Coeficiente de fricción del tereno <1> =
Altura del relleno =
Coeficiente de Fricción Tan $ max = 0.30
seno <1> = 0.29
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A Presión Estatica
E= 2AP Y sen P/2 donde: E= Empuje estático en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kg/ m
3
E= 5,137 kg
Dimensionamiento del anclaje
Dimensionamiento del anclaje
A =EI aadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L' H
aadm =Esfuerzo admisible del terrenoA= 3424.36 crrr'
0.34 m
2
Dimencionamiento del bloque
h=
L=
A=
30 cm
114 cm
10.16 cm
0.3 m
1.1 m
0.1 m
Comporbacion
A (m
2
) = 0.33
ANCLAJES_ACCESORIOS ACUEDUC.XLS
{~ H=0.30
01~~) IA= 0.1
L= 1.10
Hoja 1 de 1

16. •
•
•
CONSORCIO
1.0.5.
CONTRATO IDU 125-2004
ESTUDIOS Y DISEÑOS DEFINITIVOS DE LA SOLUCiÓN VIAL
DE LA AUTOPISTA NORTE ENTRE LAS CALLES 180 Y 190 INCLUYENDO
LA INTERSECCiÓN CLL183 AUT.NTE, EN BOGOTÁ D.C.
Calculo de Anclajes
DISEÑO DE ANCLAJES
Codo de 90° -12"
PROYECTO: Red de 0= 12"
LOCALlZACION: Bogota. D.C.
TRAMO: Autopista Norte con calle 183
DATOS DE CAMPO
Clasificacion US.C.
Presion Estatica H=
ML Limo Arcilloso
112 m.c.a
11.2 kg/cm2
112 tn/m'
90 o
0.707
0.707
12 "
30.48 cm
0.30 m
729.66 cm'
0.07 m'
1,000 kg/m
3
3
1,800 kg/m
1.00 kg/cm2
1.50 kg/cm'
16.70
0.6 m
160.00 psi
Angulo de deflexión ~ =
Seno ~ =
Coseno ~ =
Diámetro de la Tubería =
Area de la sección transversal =
Peso especifico del agua y =
Peso especifico del suelo nativo ys =
Esfuerzo admisible del terreno (Jv =
Esfuerzo admisible del terreno (Jh=
Coeficiente de fricción del tereno $ =
Altura del relleno =
Coeficiente de Friccion Tan $ max = 0.30
seno $ = 0.29
Calculo del Empuje
calculos efectuados de acuerdo a la norma Ns -060 de la EAAB, de septiembre del 2001, versión 1.0
A. Presión Estatica
E= 2AP Y sen ~/2 donde: E= Empuje estatico en kg
A= Area de la sección transversal en m2
P= Presion unitaria interna - Estatica - m.c.a
y= Peso erspecifico del agua kg/ m
3
E= 11,557 kg
Dimensionamiento del anclaje
A =E/ (Jadm' donde: E= Empuje en kg
A= Area de la sección del anclaje L * H
(Jadm =Esfuerzo adrnisible del terrenoA= 7704.80 cm'
0.77 m'
Dimencionamiento del bloque
h=
L=
A=
61 cm
126 cm
15.24 cm
0.6 m
1.3 m
0.2 m
Comporbacion
A (m2
) = 0.78
ANCLAJES_ACCESORIOS ACUEDUC.xLS
{~ H=0.60
02t ~ ) I
A= 0.2
L= 1.30
Hoja 1 de 1
