1. 1
Análisis y Diseño Orientado a
Objetos usando UML y Patrones
Dr. Ricardo R. Quintero Meza
(Test Cases a partir de Use Cases)

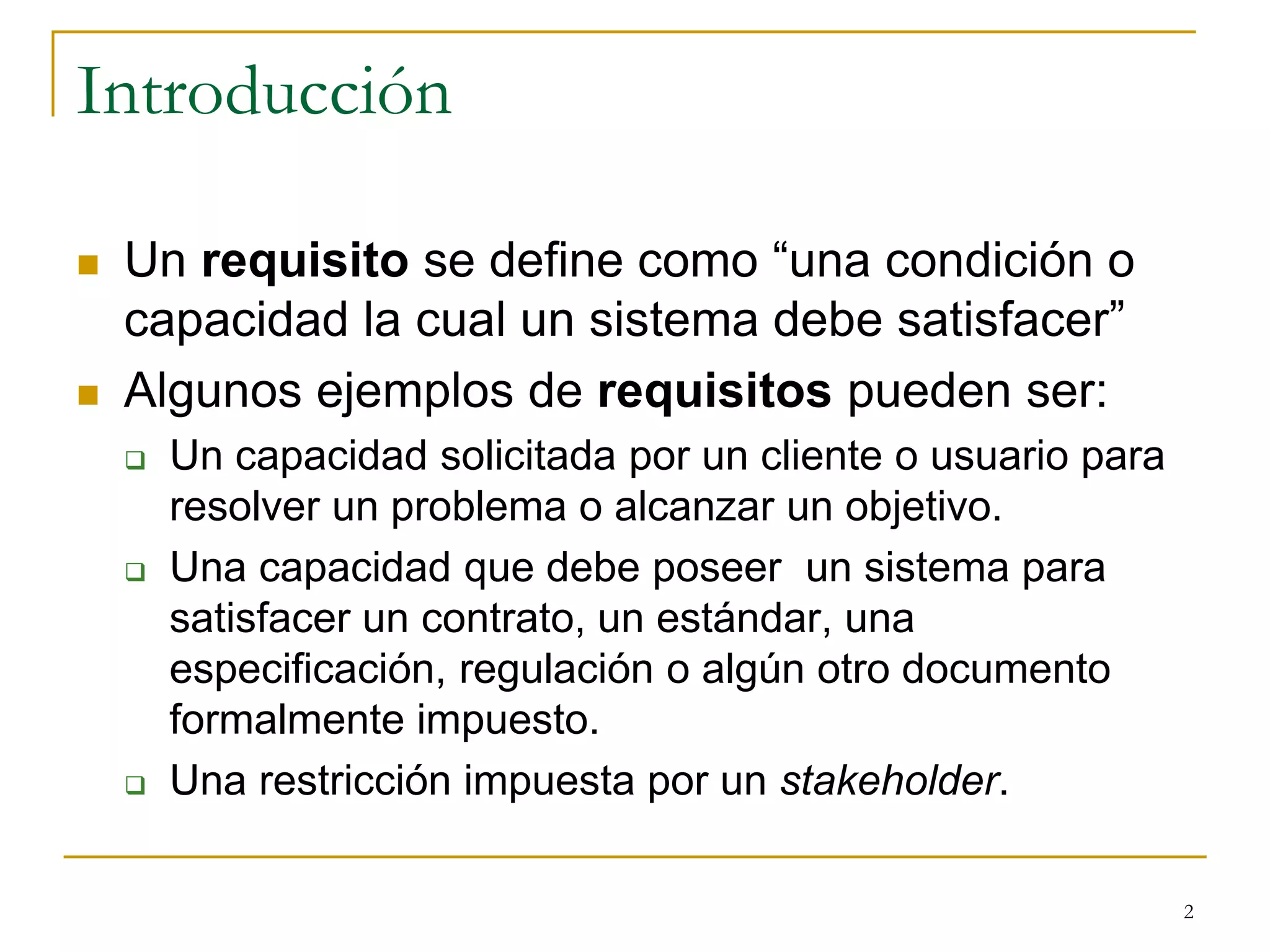

2. Introducción
 Un requisito se define como “una condición o
capacidad la cual un sistema debe satisfacer”
 Algunos ejemplos de requisitos pueden ser:
 Un capacidad solicitada por un cliente o usuario para
resolver un problema o alcanzar un objetivo.
 Una capacidad que debe poseer un sistema para
satisfacer un contrato, un estándar, una
especificación, regulación o algún otro documento
formalmente impuesto.
 Una restricción impuesta por un stakeholder.
2

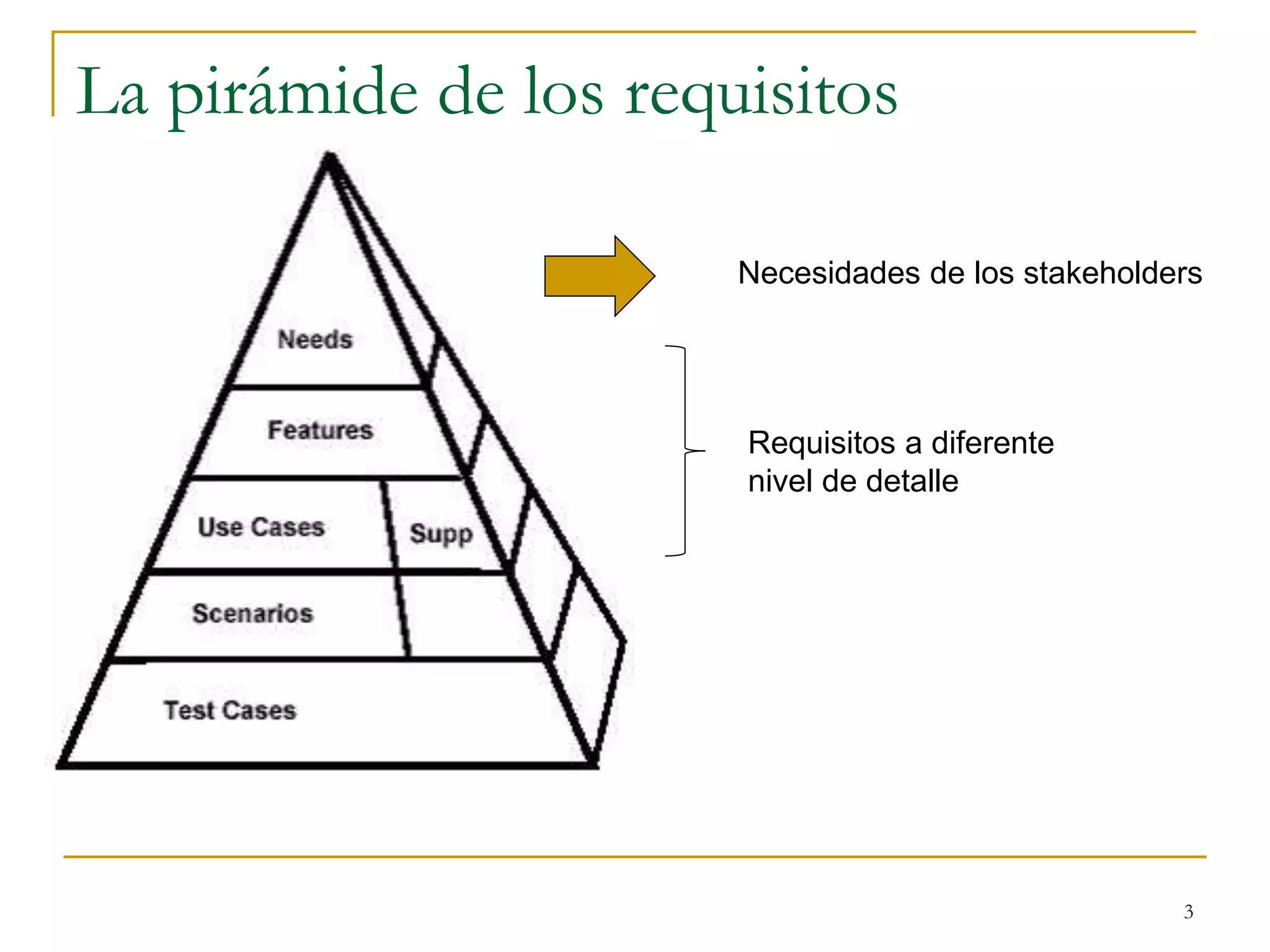

3. La pirámide de los requisitos
3
Necesidades de los stakeholders
Requisitos a diferente
nivel de detalle

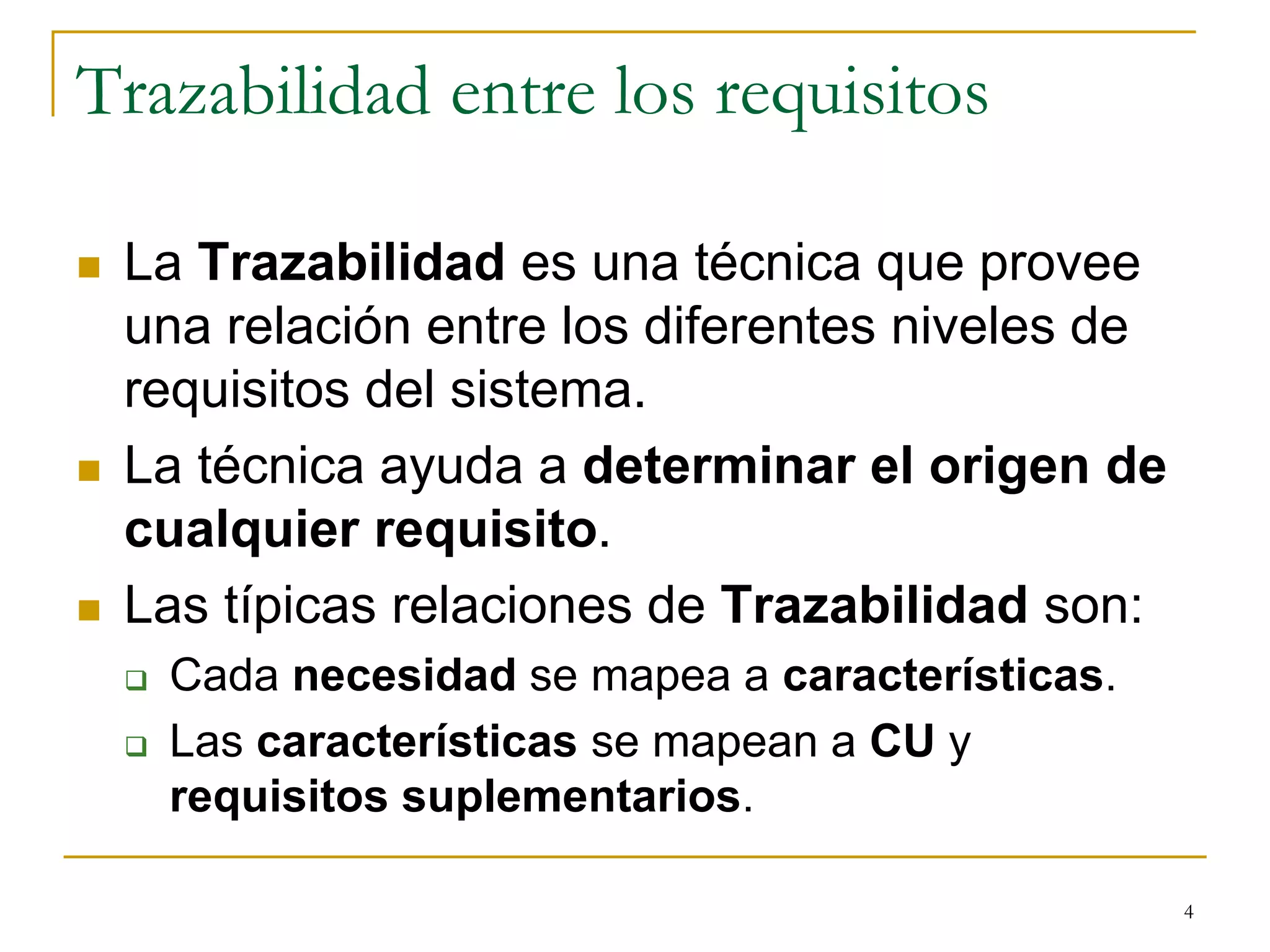

4. Trazabilidad entre los requisitos
 La Trazabilidad es una técnica que provee
una relación entre los diferentes niveles de
requisitos del sistema.
 La técnica ayuda a determinar el origen de
cualquier requisito.
 Las típicas relaciones de Trazabilidad son:
 Cada necesidad se mapea a características.
 Las características se mapean a CU y
requisitos suplementarios.
4

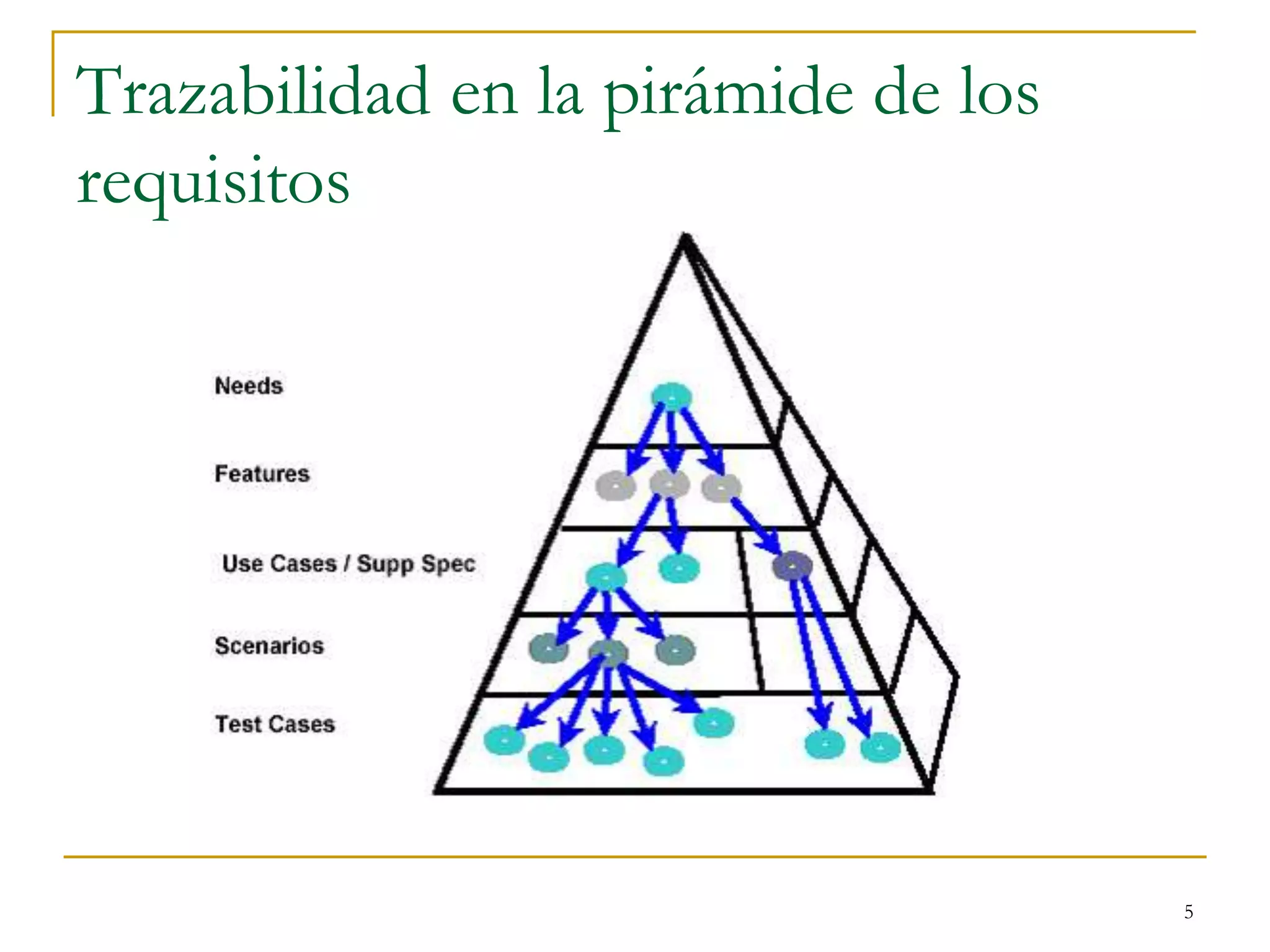

5. Trazabilidad en la pirámide de los
requisitos
5

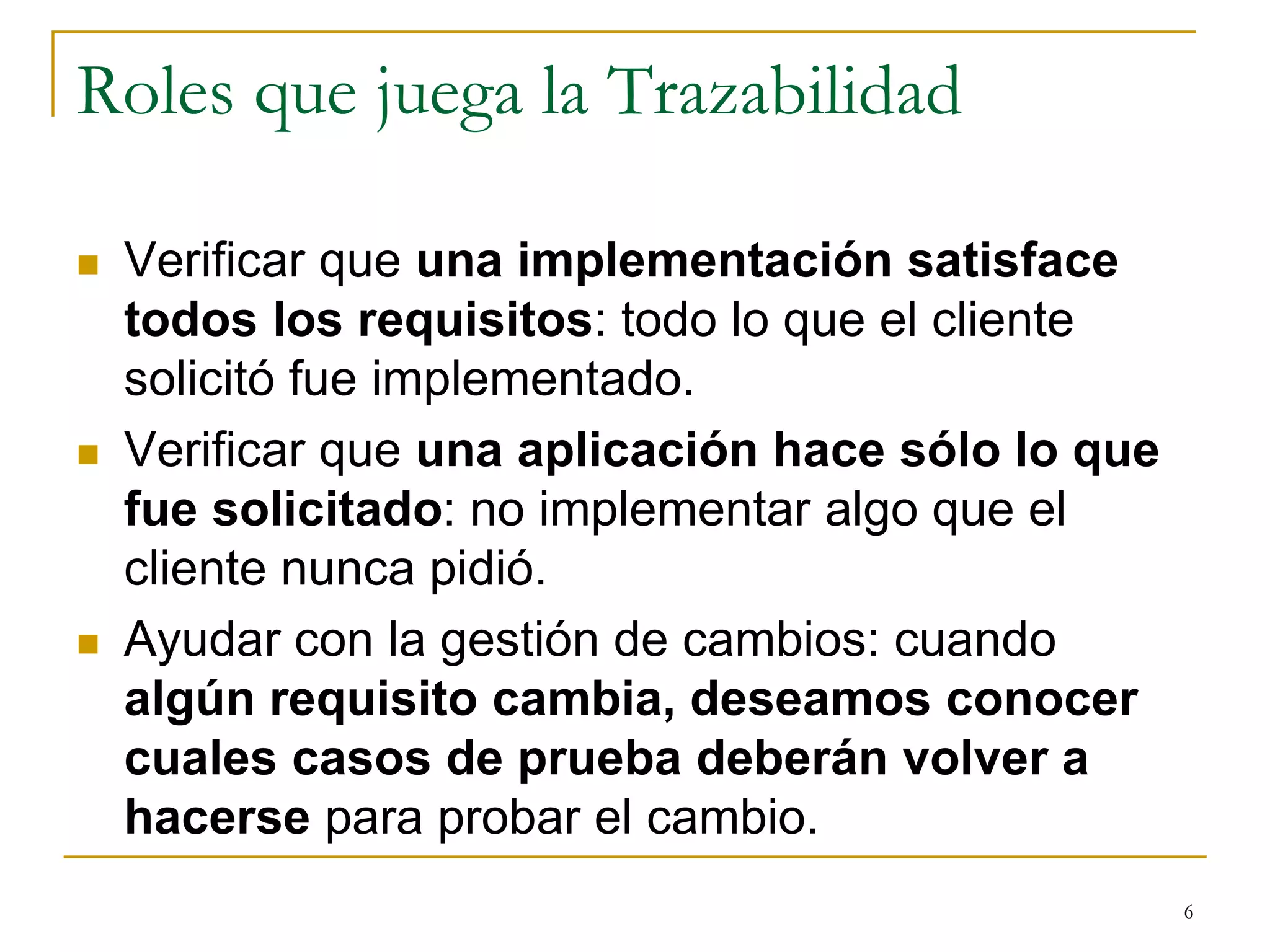

6. Roles que juega la Trazabilidad
 Verificar que una implementación satisface
todos los requisitos: todo lo que el cliente
solicitó fue implementado.
 Verificar que una aplicación hace sólo lo que
fue solicitado: no implementar algo que el
cliente nunca pidió.
 Ayudar con la gestión de cambios: cuando
algún requisito cambia, deseamos conocer
cuales casos de prueba deberán volver a
hacerse para probar el cambio.
6

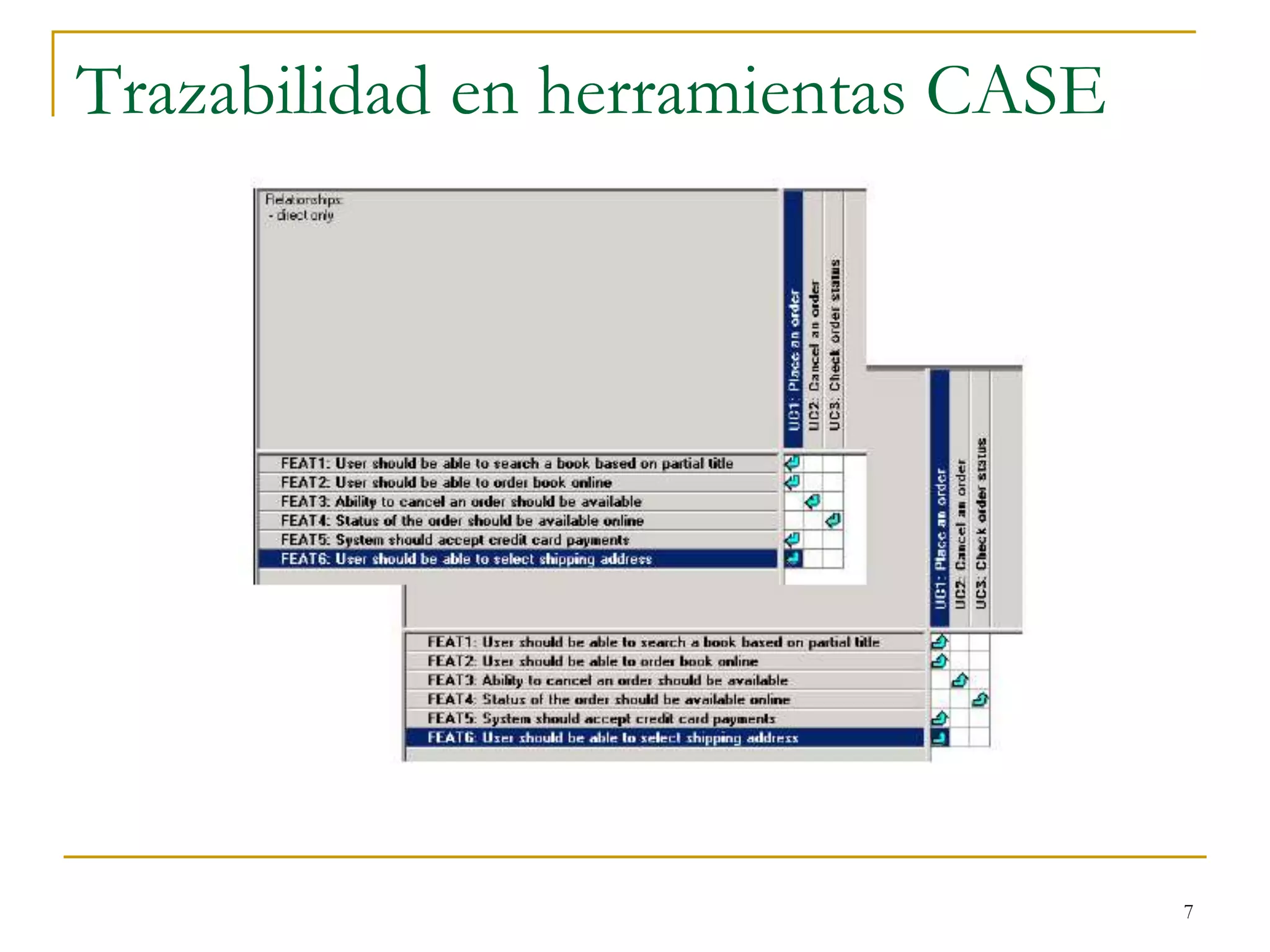

7. Trazabilidad en herramientas CASE
7

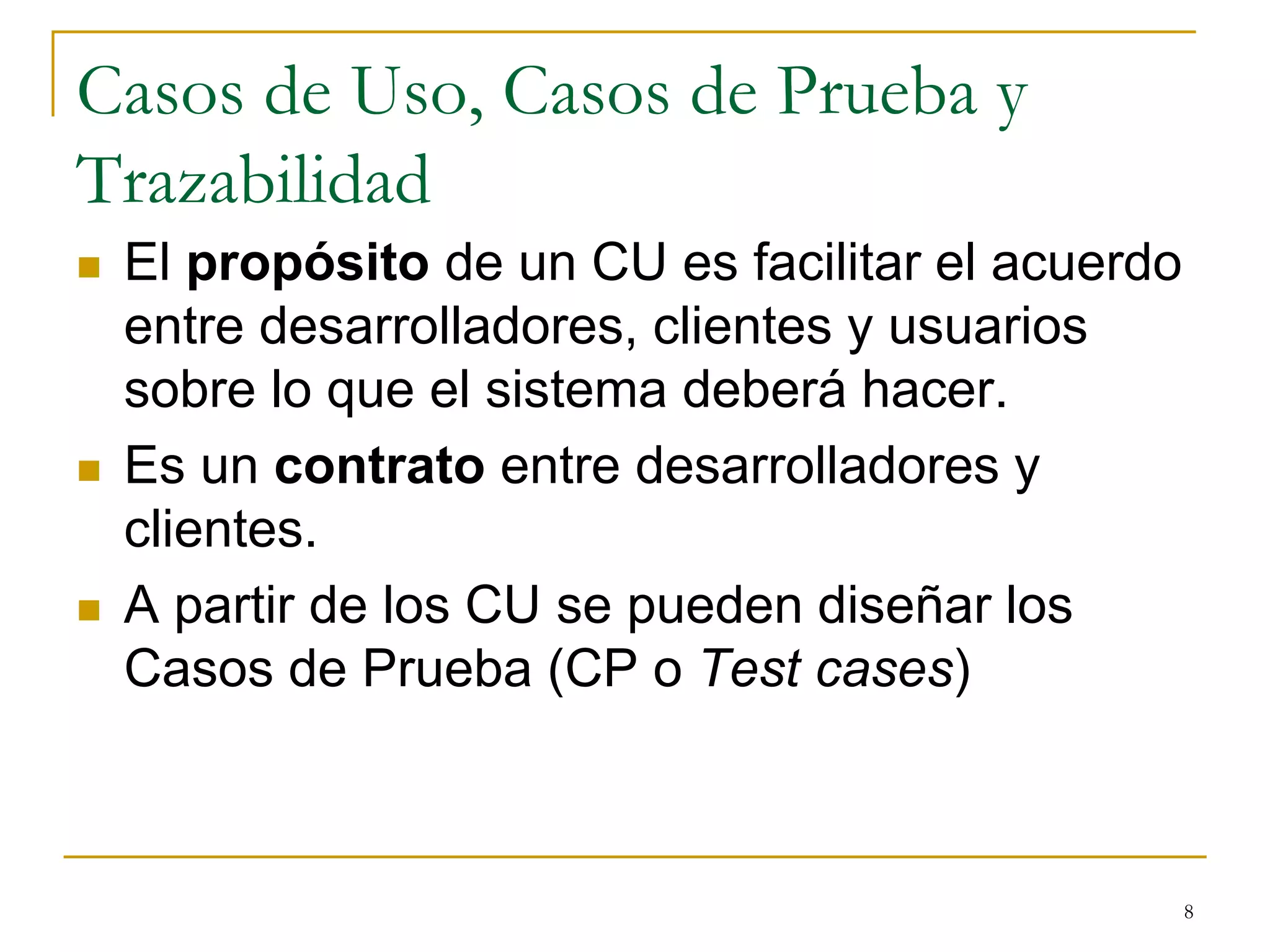

8. Casos de Uso, Casos de Prueba y
Trazabilidad
 El propósito de un CU es facilitar el acuerdo
entre desarrolladores, clientes y usuarios
sobre lo que el sistema deberá hacer.
 Es un contrato entre desarrolladores y
clientes.
 A partir de los CU se pueden diseñar los
Casos de Prueba (CP o Test cases)
8

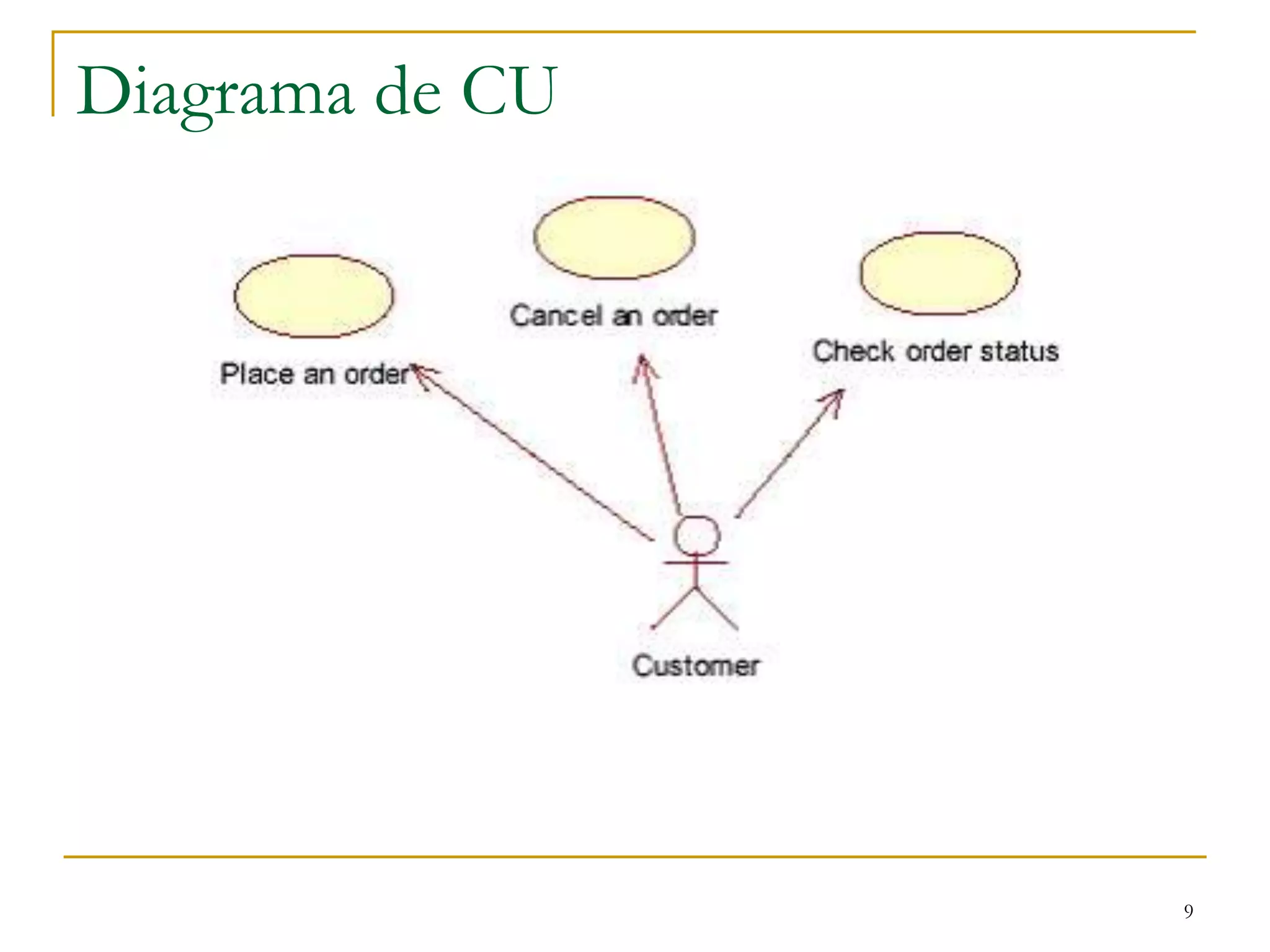

9. Diagrama de CU
9

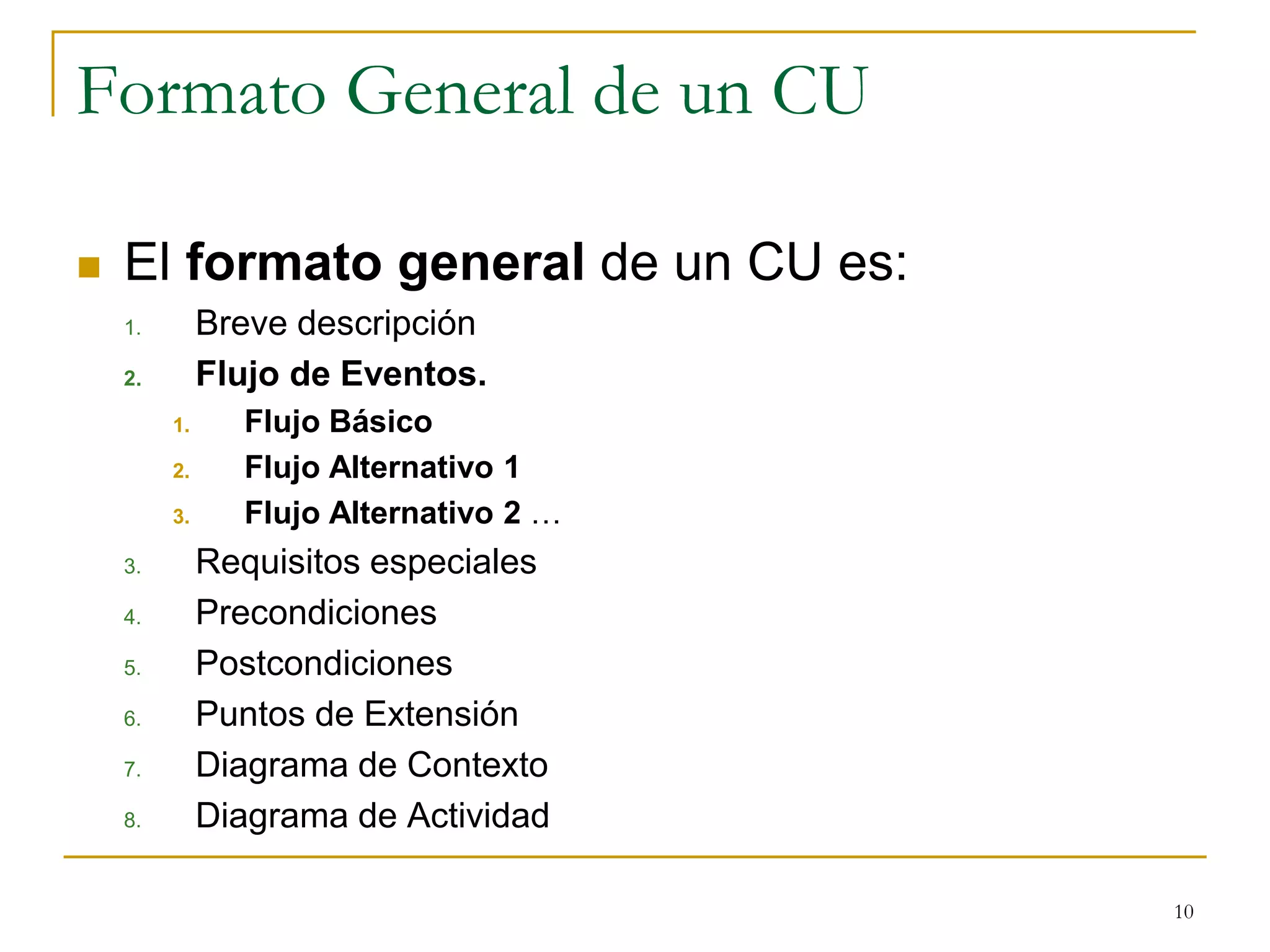

10. Formato General de un CU
 El formato general de un CU es:
1. Breve descripción
2. Flujo de Eventos.
1. Flujo Básico
2. Flujo Alternativo 1
3. Flujo Alternativo 2 …
3. Requisitos especiales
4. Precondiciones
5. Postcondiciones
6. Puntos de Extensión
7. Diagrama de Contexto
8. Diagrama de Actividad
10

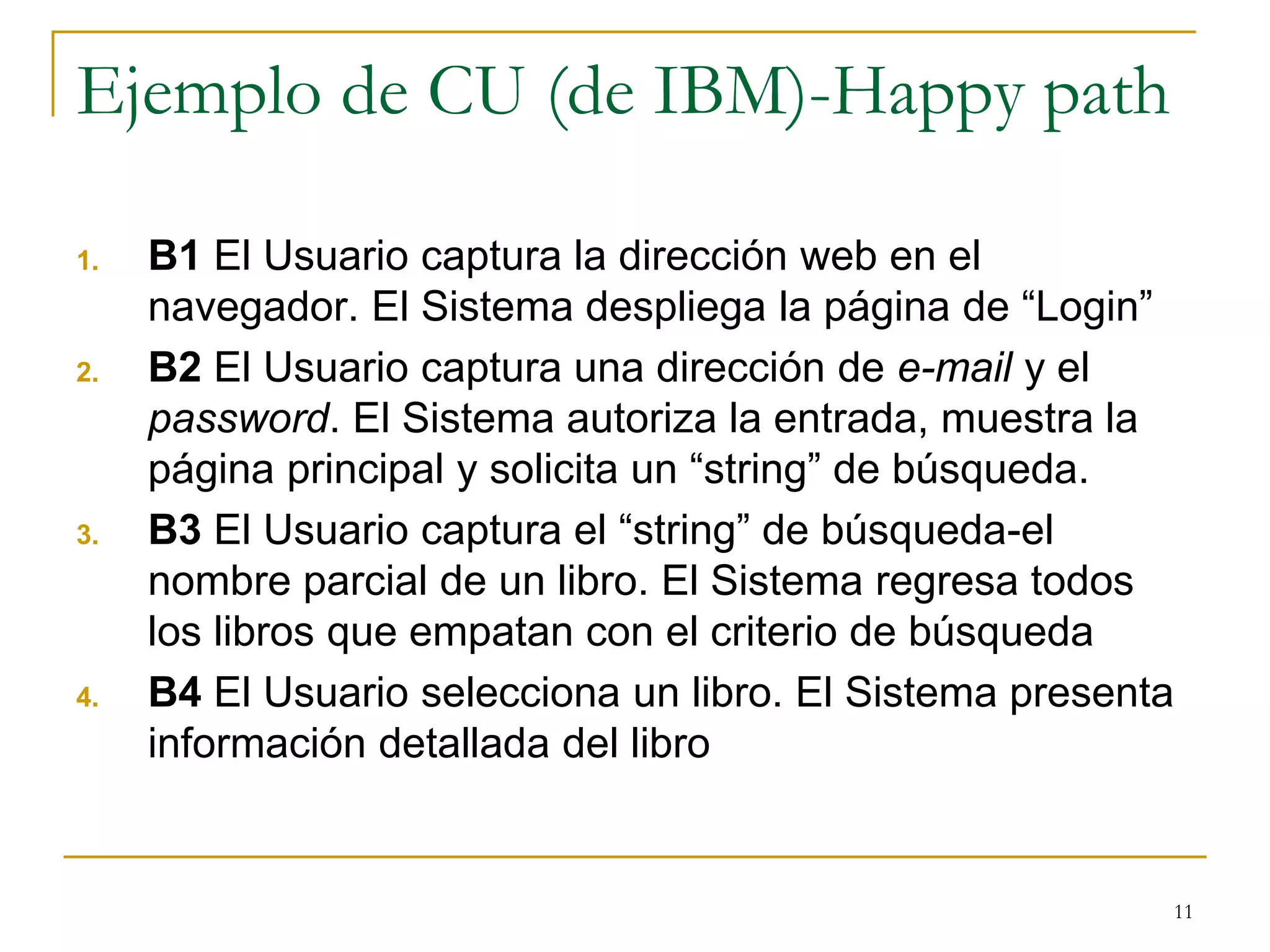

11. Ejemplo de CU (de IBM)-Happy path
1. B1 El Usuario captura la dirección web en el
navegador. El Sistema despliega la página de “Login”
2. B2 El Usuario captura una dirección de e-mail y el
password. El Sistema autoriza la entrada, muestra la
página principal y solicita un “string” de búsqueda.
3. B3 El Usuario captura el “string” de búsqueda-el
nombre parcial de un libro. El Sistema regresa todos
los libros que empatan con el criterio de búsqueda
4. B4 El Usuario selecciona un libro. El Sistema presenta
información detallada del libro
11

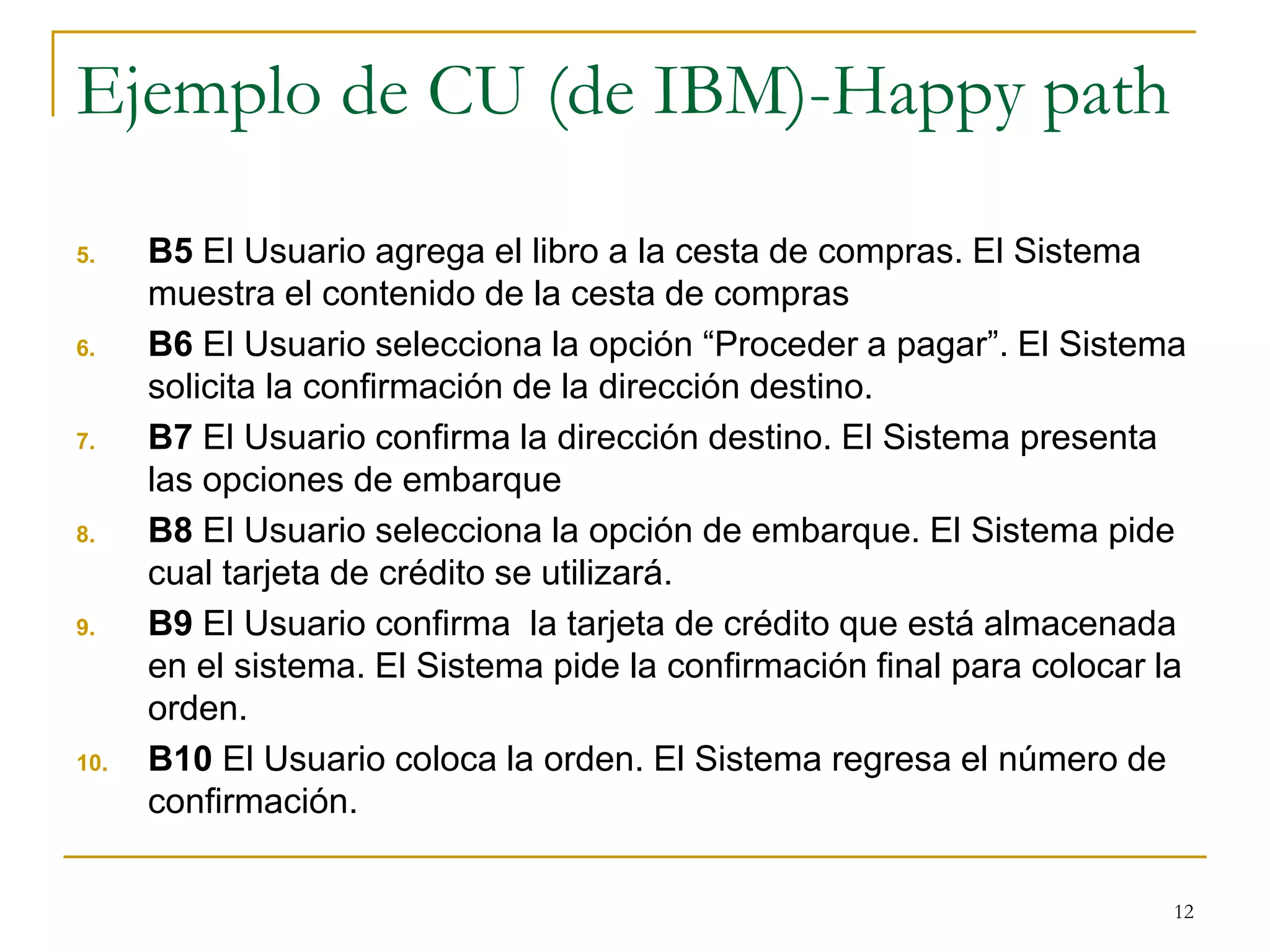

12. Ejemplo de CU (de IBM)-Happy path
5. B5 El Usuario agrega el libro a la cesta de compras. El Sistema
muestra el contenido de la cesta de compras
6. B6 El Usuario selecciona la opción “Proceder a pagar”. El Sistema
solicita la confirmación de la dirección destino.
7. B7 El Usuario confirma la dirección destino. El Sistema presenta
las opciones de embarque
8. B8 El Usuario selecciona la opción de embarque. El Sistema pide
cual tarjeta de crédito se utilizará.
9. B9 El Usuario confirma la tarjeta de crédito que está almacenada
en el sistema. El Sistema pide la confirmación final para colocar la
orden.
10. B10 El Usuario coloca la orden. El Sistema regresa el número de
confirmación.
12

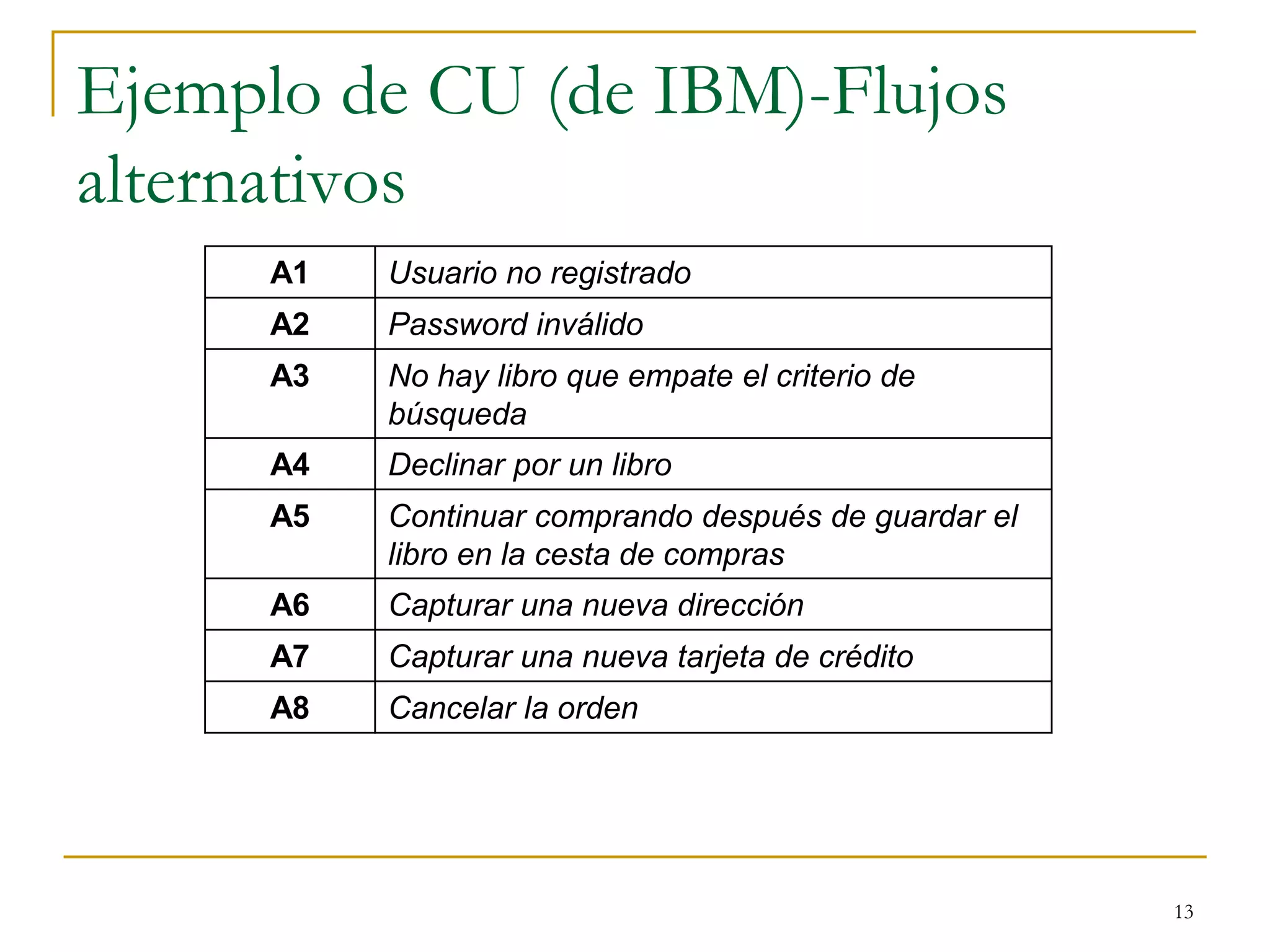

13. Ejemplo de CU (de IBM)-Flujos
alternativos
13
A1 Usuario no registrado
A2 Password inválido
A3 No hay libro que empate el criterio de
búsqueda
A4 Declinar por un libro
A5 Continuar comprando después de guardar el
libro en la cesta de compras
A6 Capturar una nueva dirección
A7 Capturar una nueva tarjeta de crédito
A8 Cancelar la orden

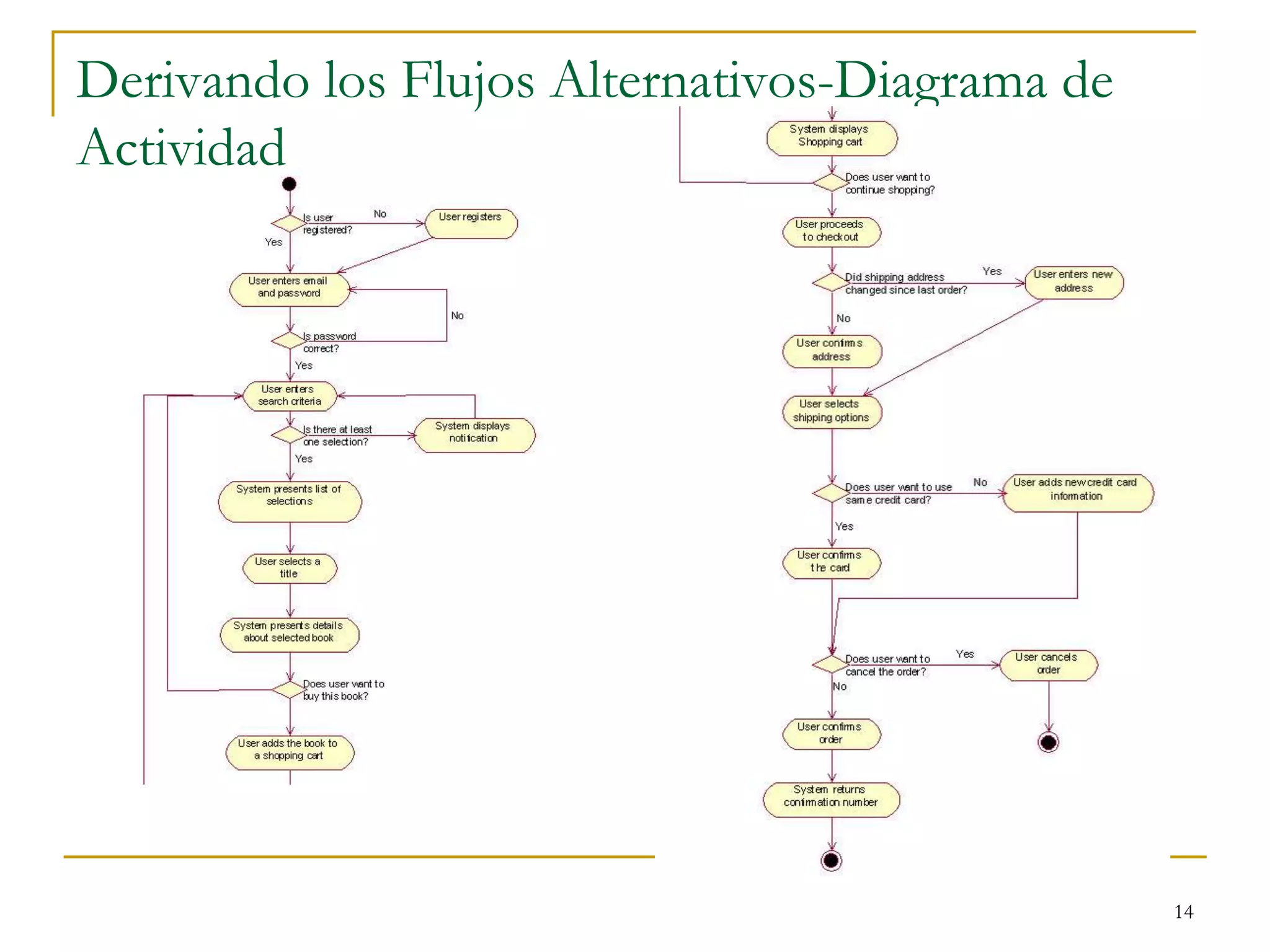

14. Derivando los Flujos Alternativos-Diagrama de
Actividad
14

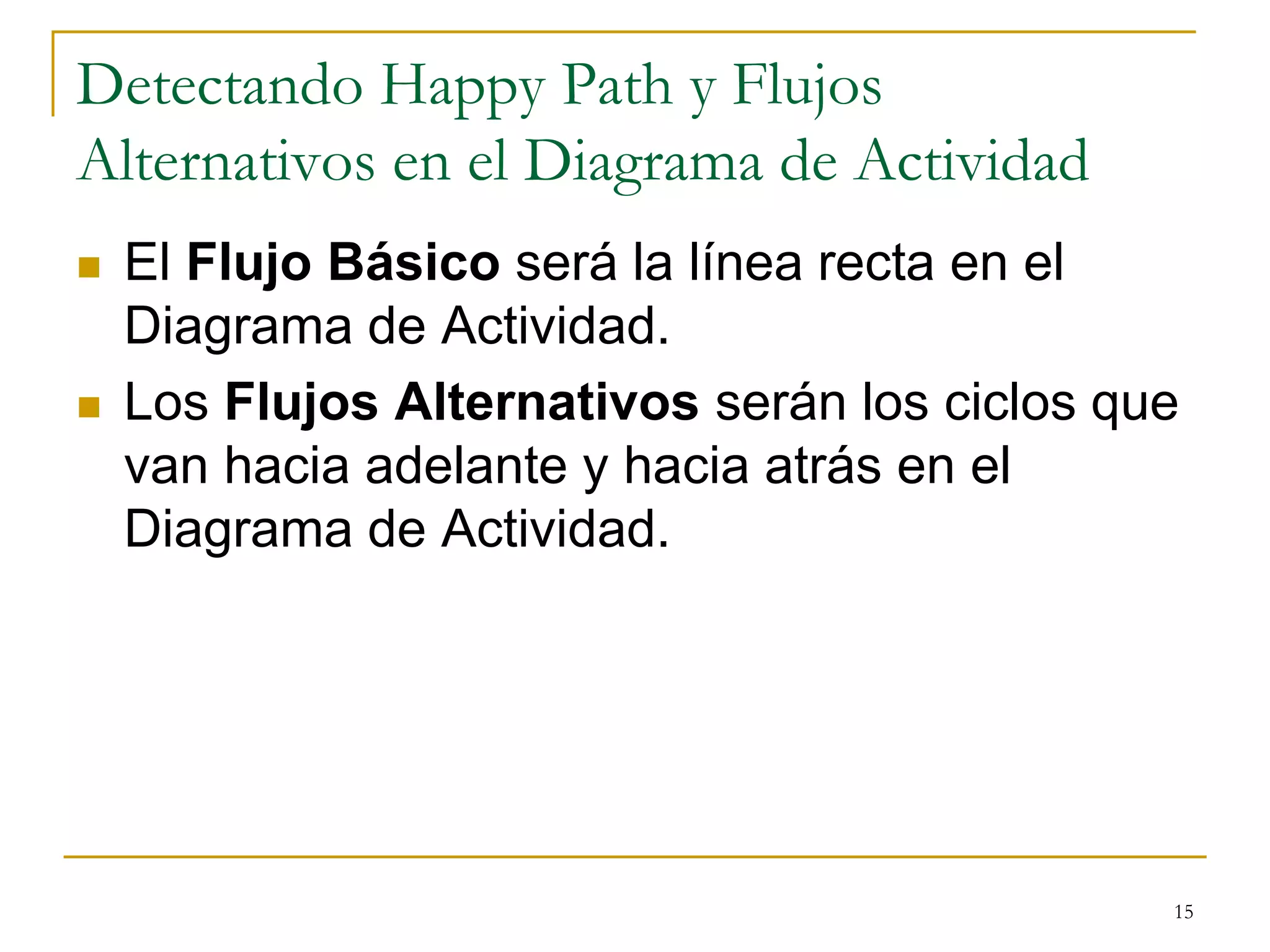

15. Detectando Happy Path y Flujos
Alternativos en el Diagrama de Actividad
 El Flujo Básico será la línea recta en el
Diagrama de Actividad.
 Los Flujos Alternativos serán los ciclos que
van hacia adelante y hacia atrás en el
Diagrama de Actividad.
15

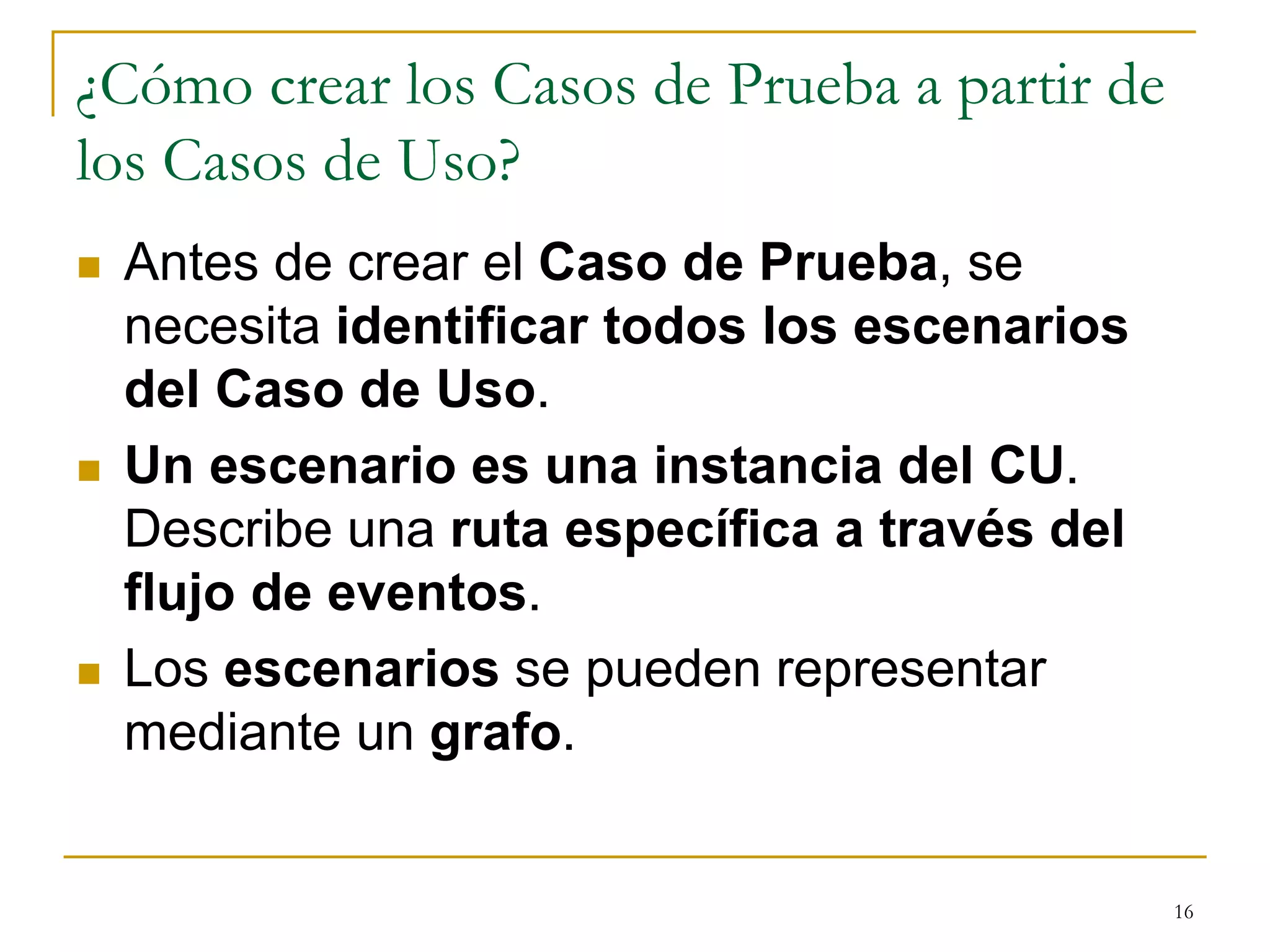

16. ¿Cómo crear los Casos de Prueba a partir de
los Casos de Uso?
 Antes de crear el Caso de Prueba, se
necesita identificar todos los escenarios
del Caso de Uso.
 Un escenario es una instancia del CU.
Describe una ruta específica a través del
flujo de eventos.
 Los escenarios se pueden representar
mediante un grafo.
16

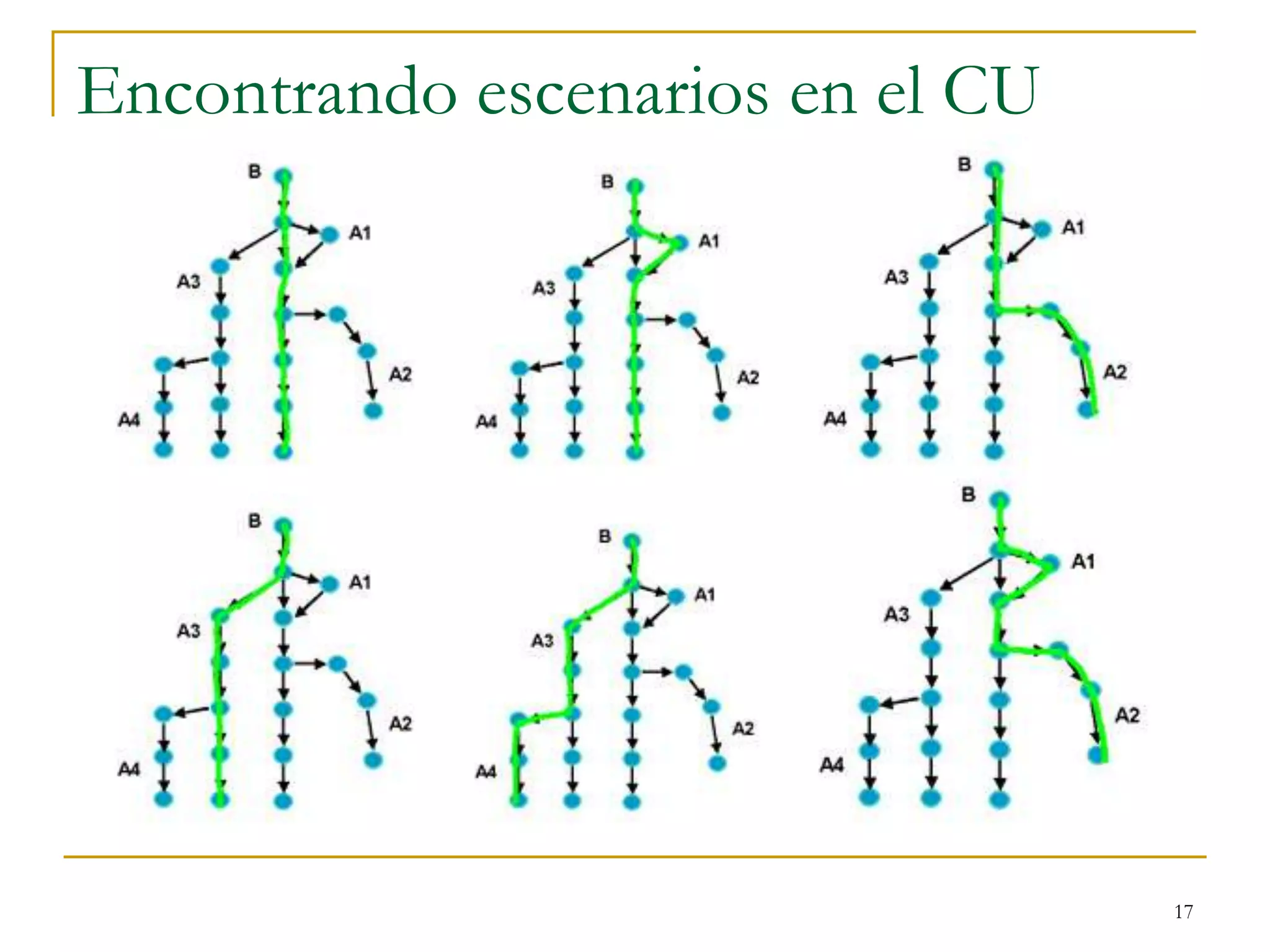

17. Encontrando escenarios en el CU
17

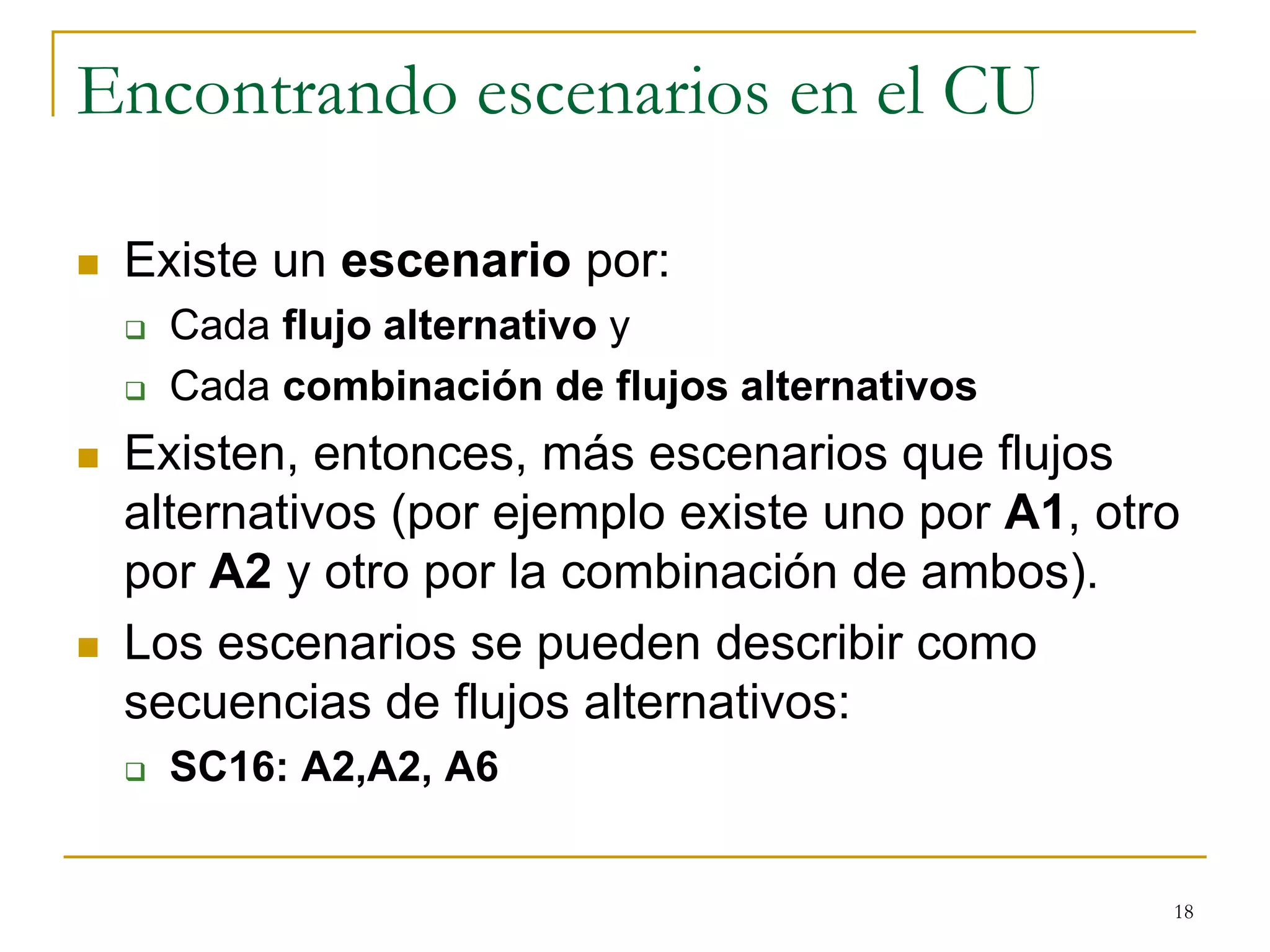

18. Encontrando escenarios en el CU
 Existe un escenario por:
 Cada flujo alternativo y
 Cada combinación de flujos alternativos
 Existen, entonces, más escenarios que flujos
alternativos (por ejemplo existe uno por A1, otro
por A2 y otro por la combinación de ambos).
 Los escenarios se pueden describir como
secuencias de flujos alternativos:
 SC16: A2,A2, A6
18

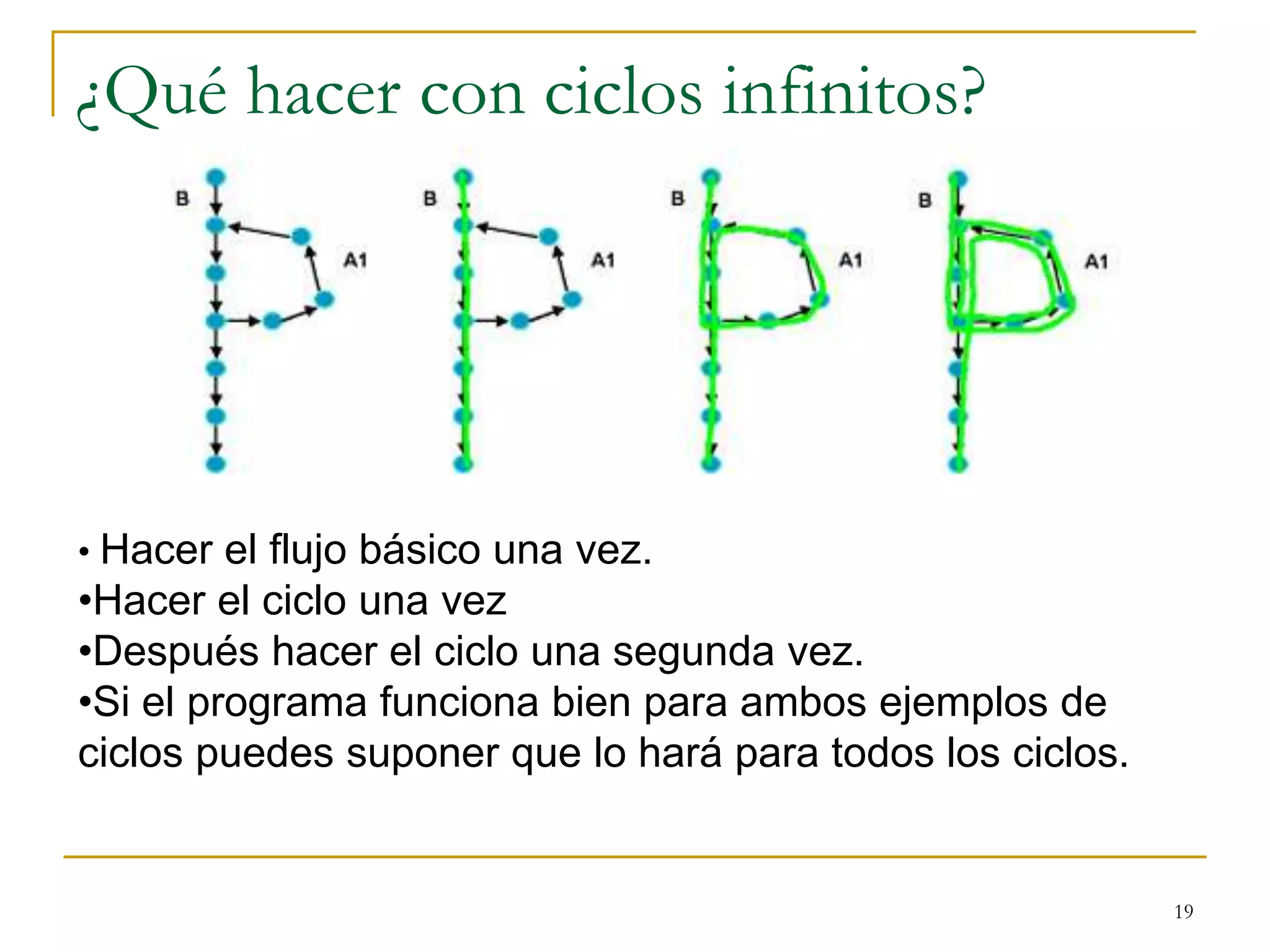

19. ¿Qué hacer con ciclos infinitos?
19
• Hacer el flujo básico una vez.
•Hacer el ciclo una vez
•Después hacer el ciclo una segunda vez.
•Si el programa funciona bien para ambos ejemplos de
ciclos puedes suponer que lo hará para todos los ciclos.

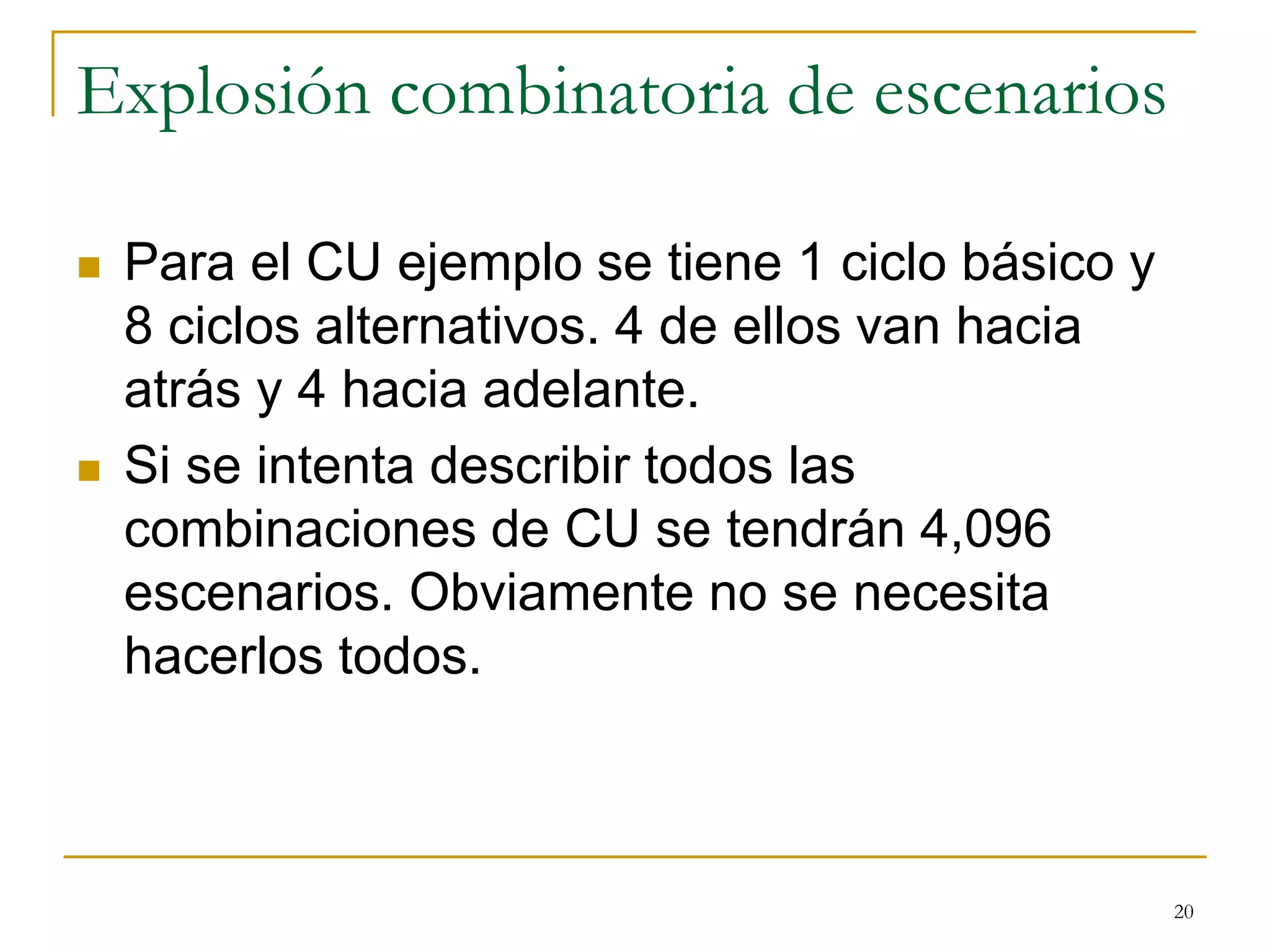

20. Explosión combinatoria de escenarios
 Para el CU ejemplo se tiene 1 ciclo básico y
8 ciclos alternativos. 4 de ellos van hacia
atrás y 4 hacia adelante.
 Si se intenta describir todos las
combinaciones de CU se tendrán 4,096
escenarios. Obviamente no se necesita
hacerlos todos.
20

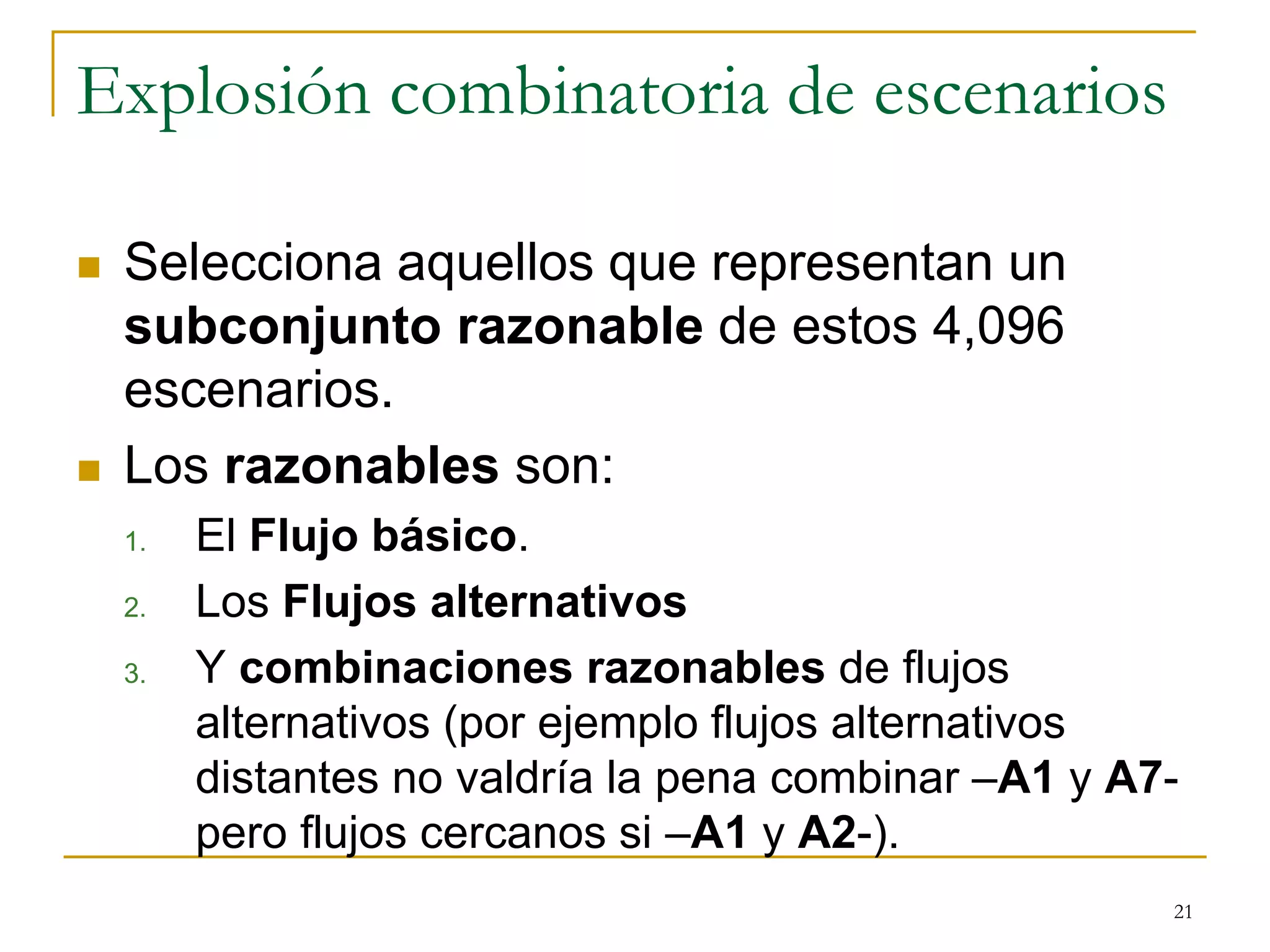

21. Explosión combinatoria de escenarios
 Selecciona aquellos que representan un
subconjunto razonable de estos 4,096
escenarios.
 Los razonables son:
1. El Flujo básico.
2. Los Flujos alternativos
3. Y combinaciones razonables de flujos
alternativos (por ejemplo flujos alternativos
distantes no valdría la pena combinar –A1 y A7-
pero flujos cercanos si –A1 y A2-).
21

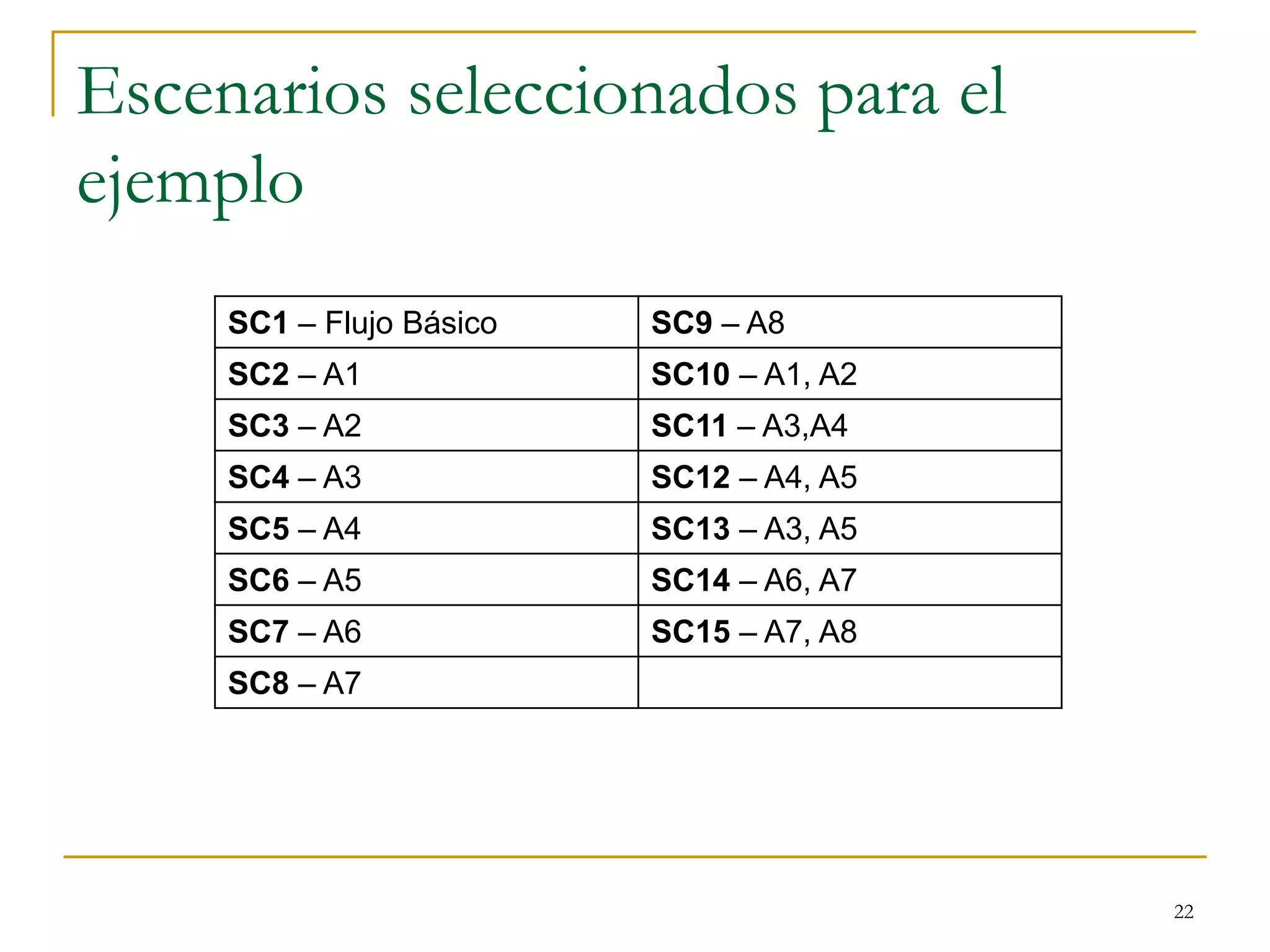

22. Escenarios seleccionados para el
ejemplo
22
SC1 – Flujo Básico SC9 – A8
SC2 – A1 SC10 – A1, A2
SC3 – A2 SC11 – A3,A4
SC4 – A3 SC12 – A4, A5
SC5 – A4 SC13 – A3, A5
SC6 – A5 SC14 – A6, A7
SC7 – A6 SC15 – A7, A8
SC8 – A7

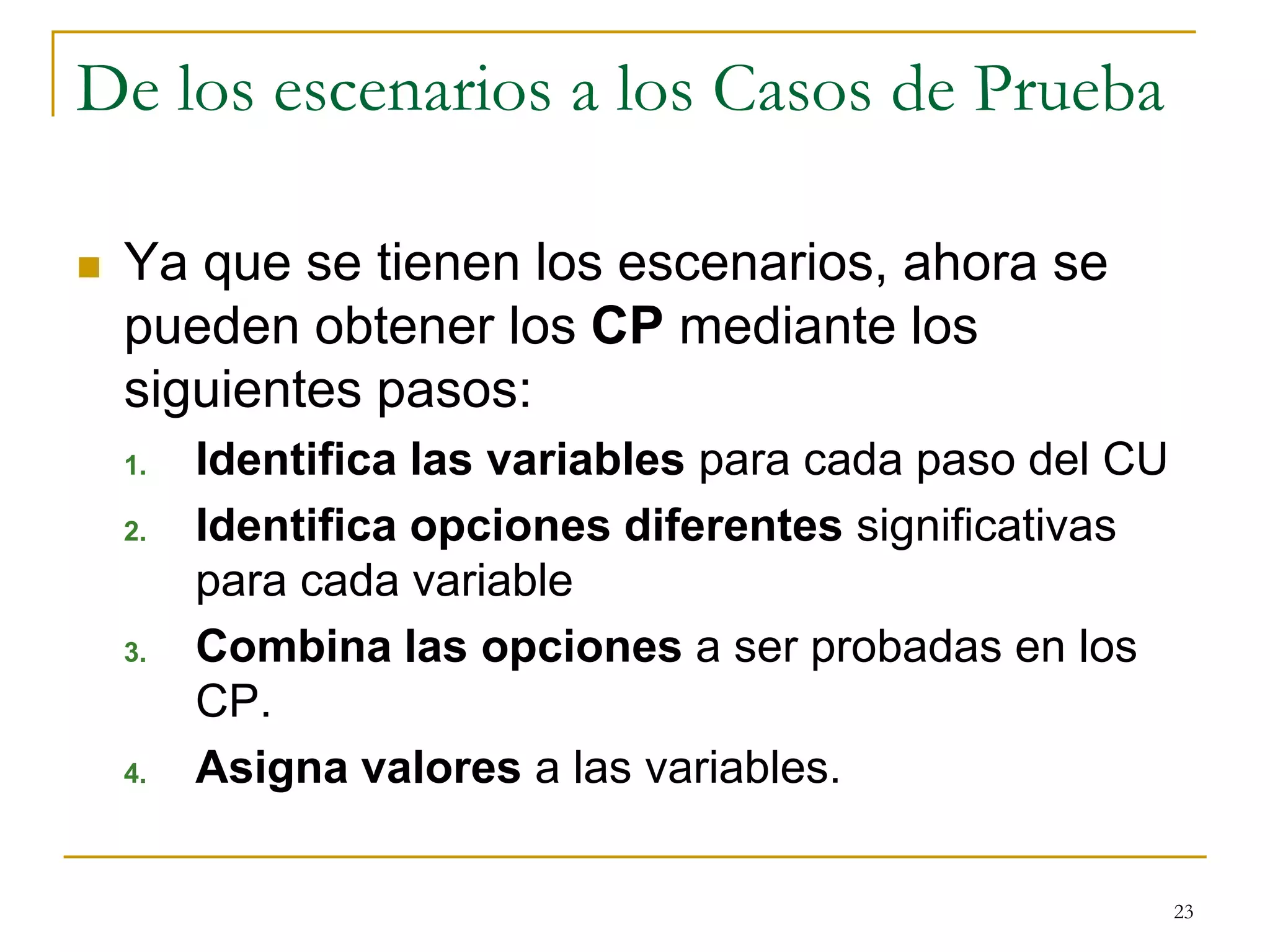

23. De los escenarios a los Casos de Prueba
 Ya que se tienen los escenarios, ahora se
pueden obtener los CP mediante los
siguientes pasos:
1. Identifica las variables para cada paso del CU
2. Identifica opciones diferentes significativas
para cada variable

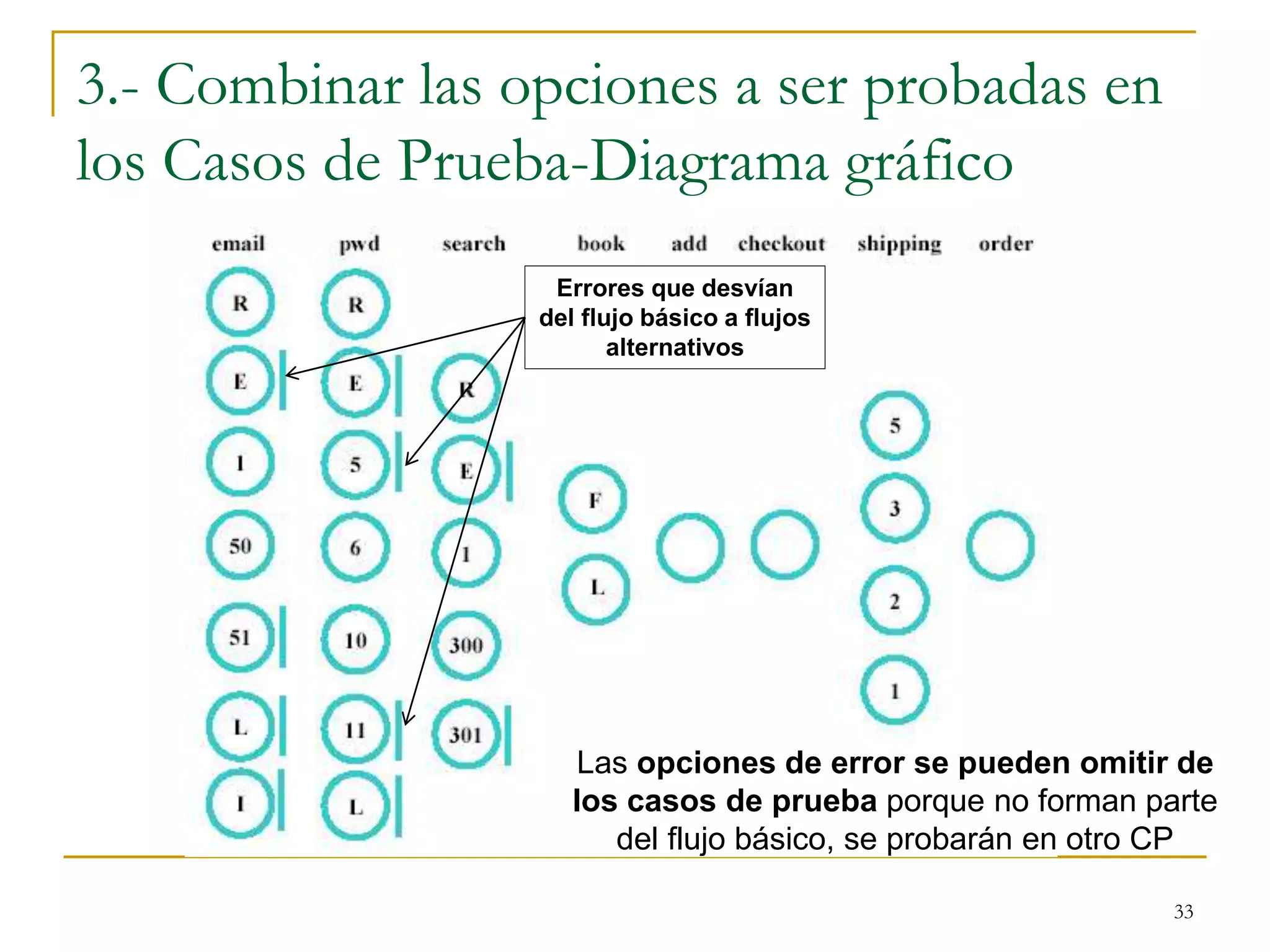

3. Combina las opciones a ser probadas en los
CP.
4. Asigna valores a las variables.
23

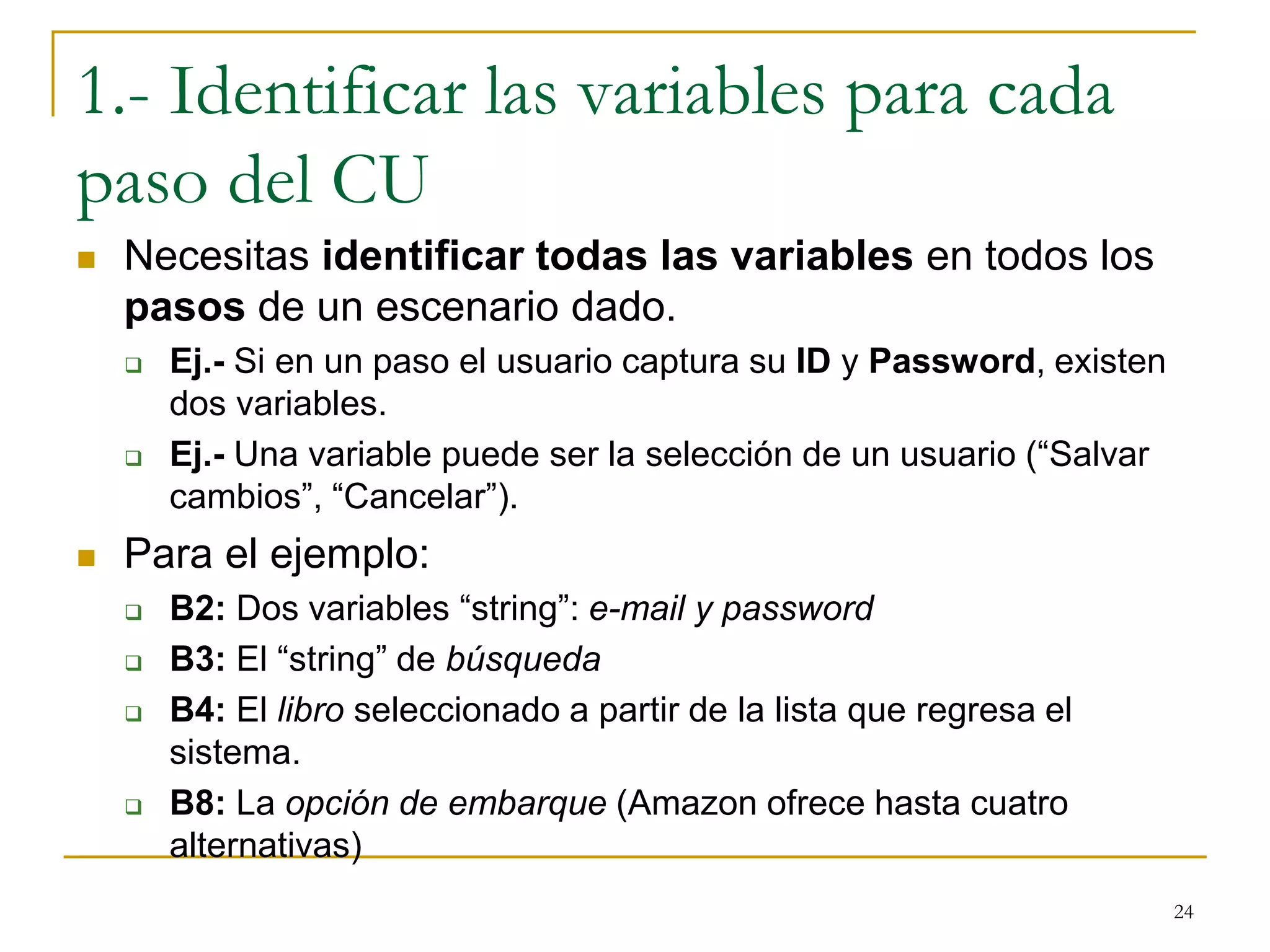

24. 1.- Identificar las variables para cada
paso del CU
 Necesitas identificar todas las variables en todos los
pasos de un escenario dado.
 Ej.- Si en un paso el usuario captura su ID y Password, existen
dos variables.
 Ej.- Una variable puede ser la selección de un usuario (“Salvar
cambios”, “Cancelar”).
 Para el ejemplo:
 B2: Dos variables “string”: e-mail y password
 B3: El “string” de búsqueda
 B4: El libro seleccionado a partir de la lista que regresa el
sistema.
 B8: La opción de embarque (Amazon ofrece hasta cuatro
alternativas)
24

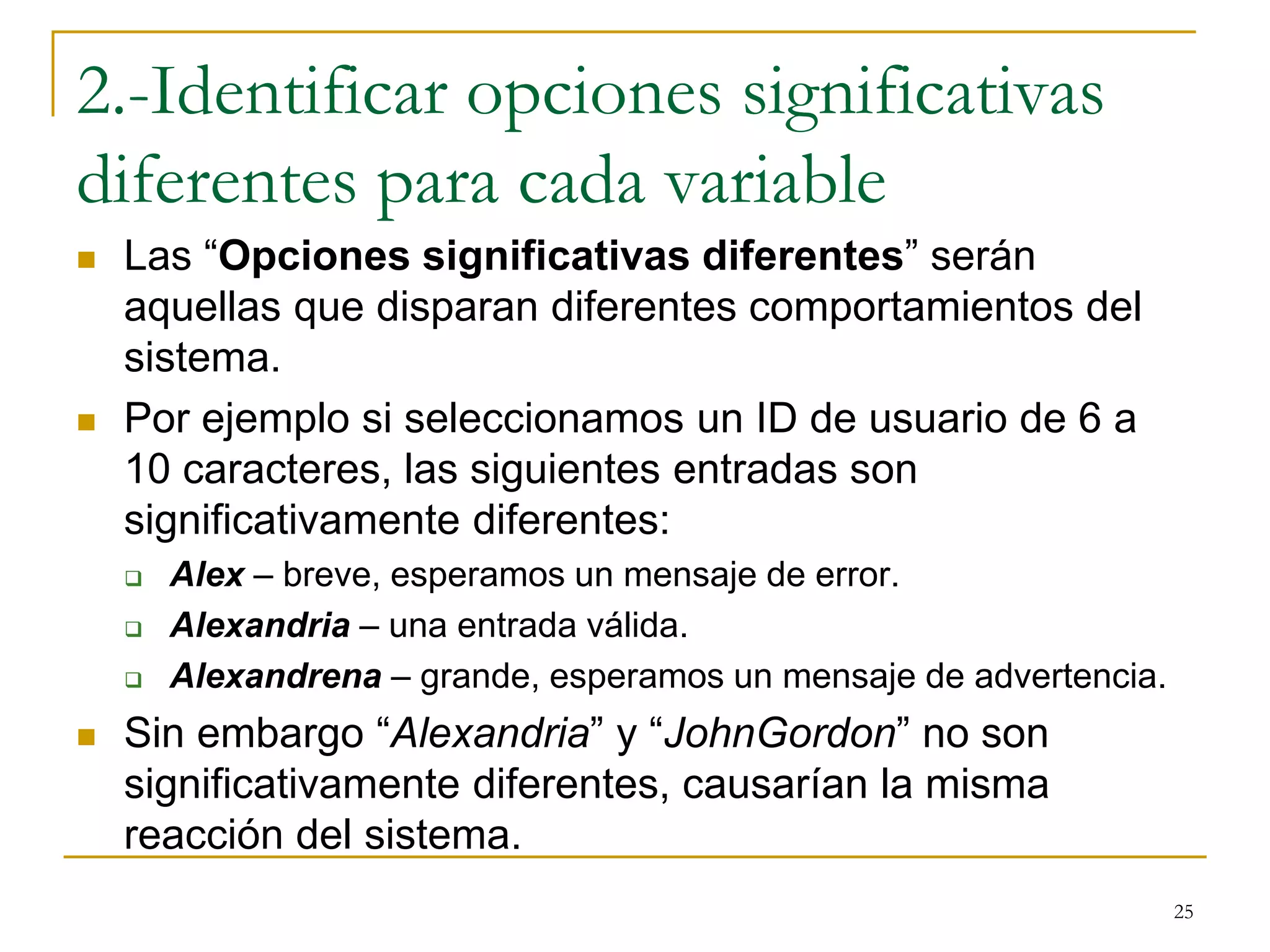

25. 2.-Identificar opciones significativas
diferentes para cada variable
 Las “Opciones significativas diferentes” serán
aquellas que disparan diferentes comportamientos del
sistema.
 Por ejemplo si seleccionamos un ID de usuario de 6 a
10 caracteres, las siguientes entradas son
significativamente diferentes:
 Alex – breve, esperamos un mensaje de error.
 Alexandria – una entrada válida.
 Alexandrena – grande, esperamos un mensaje de advertencia.
 Sin embargo “Alexandria” y “JohnGordon” no son
significativamente diferentes, causarían la misma
reacción del sistema.
25

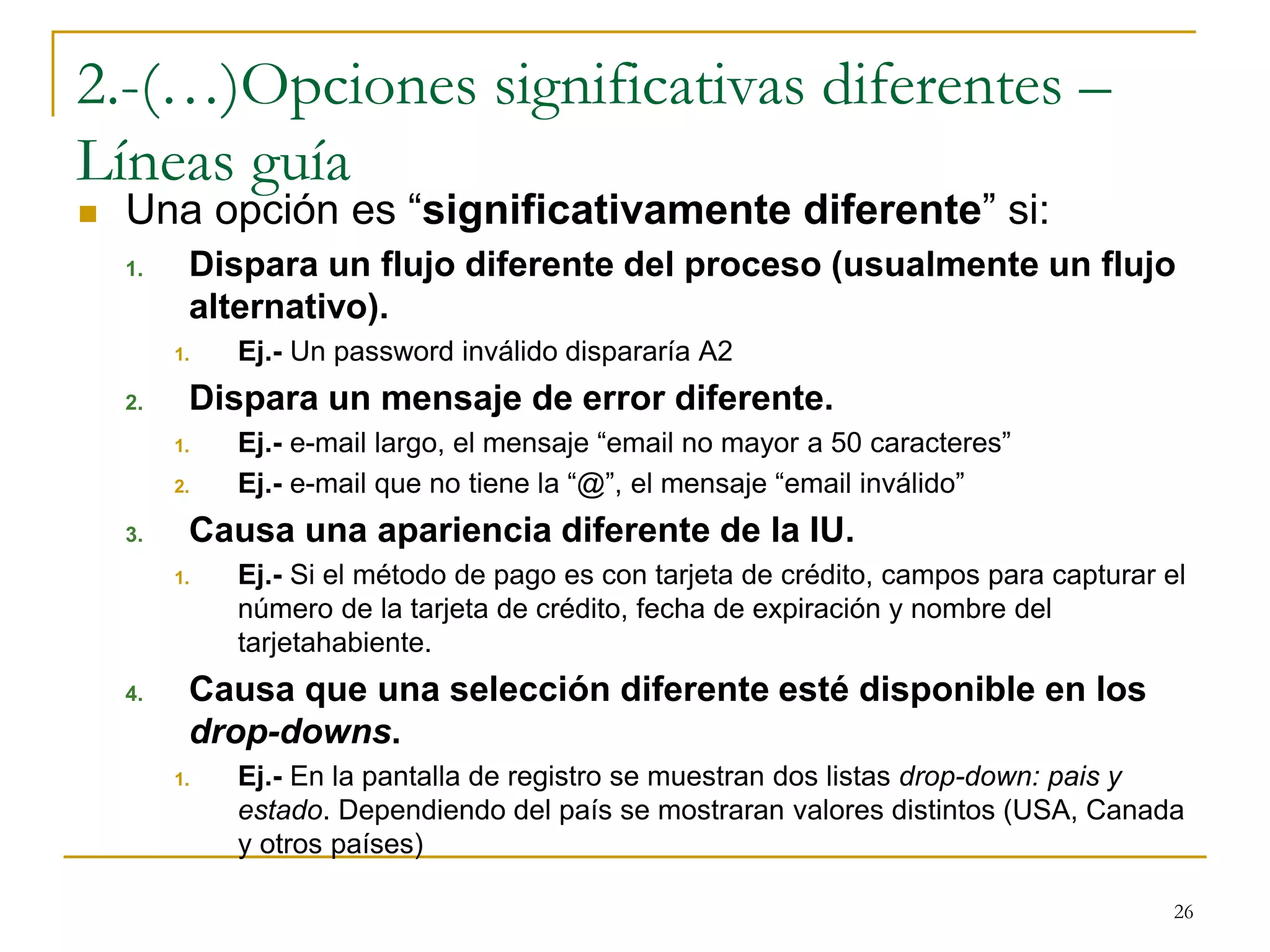

26. 2.-(…)Opciones significativas diferentes –
Líneas guía
 Una opción es “significativamente diferente” si:
1. Dispara un flujo diferente del proceso (usualmente un flujo
alternativo).
1. Ej.- Un password inválido dispararía A2
2. Dispara un mensaje de error diferente.
1. Ej.- e-mail largo, el mensaje “email no mayor a 50 caracteres”
2. Ej.- e-mail que no tiene la “@”, el mensaje “email inválido”
3. Causa una apariencia diferente de la IU.
1. Ej.- Si el método de pago es con tarjeta de crédito, campos para capturar el
número de la tarjeta de crédito, fecha de expiración y nombre del
tarjetahabiente.
4. Causa que una selección diferente esté disponible en los
drop-downs.
1. Ej.- En la pantalla de registro se muestran dos listas drop-down: pais y
estado. Dependiendo del país se mostraran valores distintos (USA, Canada
y otros países)
26

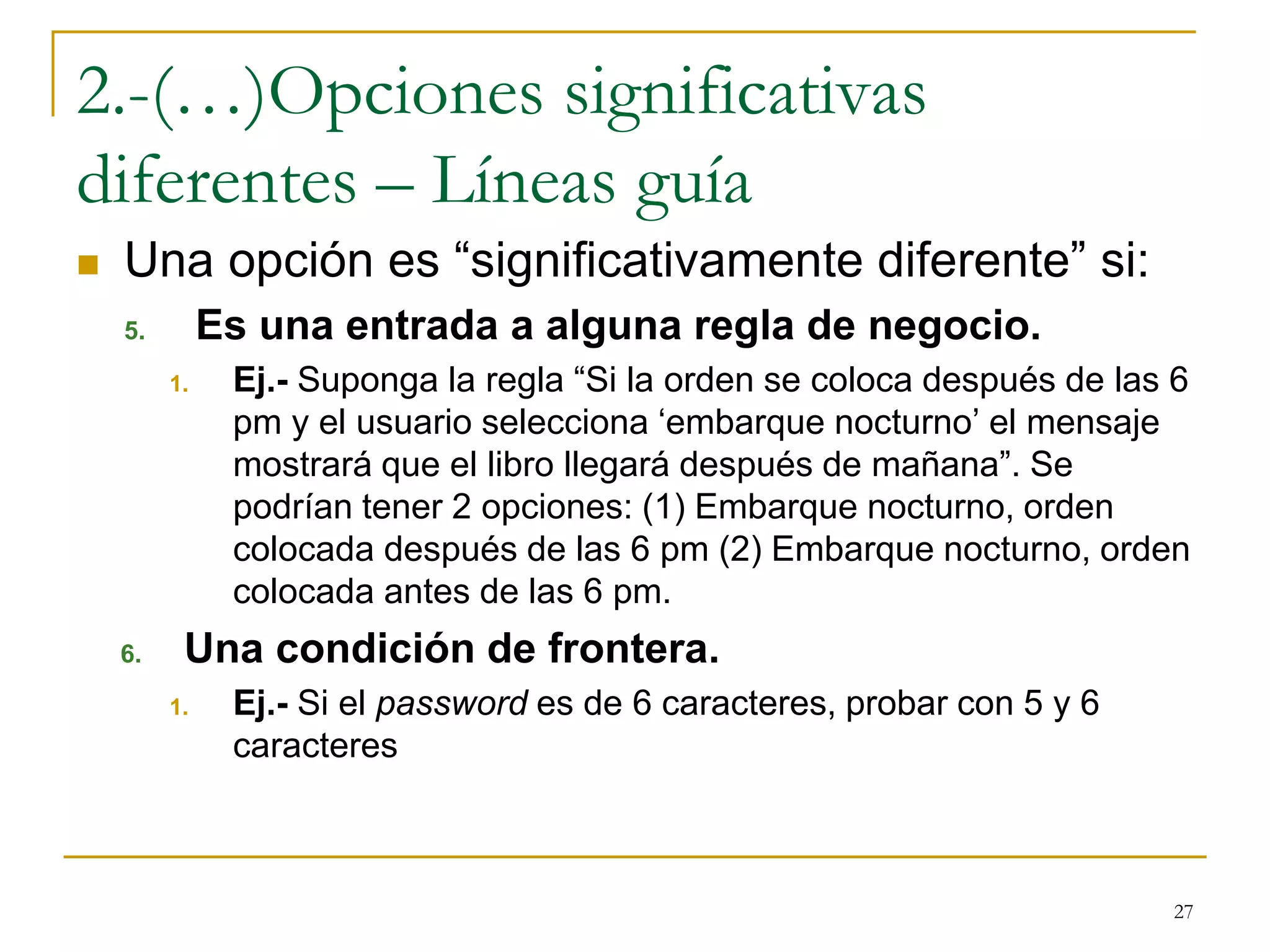

27. 2.-(…)Opciones significativas
diferentes – Líneas guía
 Una opción es “significativamente diferente” si:
5. Es una entrada a alguna regla de negocio.
1. Ej.- Suponga la regla “Si la orden se coloca después de las 6
pm y el usuario selecciona ‘embarque nocturno’ el mensaje
mostrará que el libro llegará después de mañana”. Se
podrían tener 2 opciones: (1) Embarque nocturno, orden
colocada después de las 6 pm (2) Embarque nocturno, orden
colocada antes de las 6 pm.
6. Una condición de frontera.
1. Ej.- Si el password es de 6 caracteres, probar con 5 y 6
caracteres
27

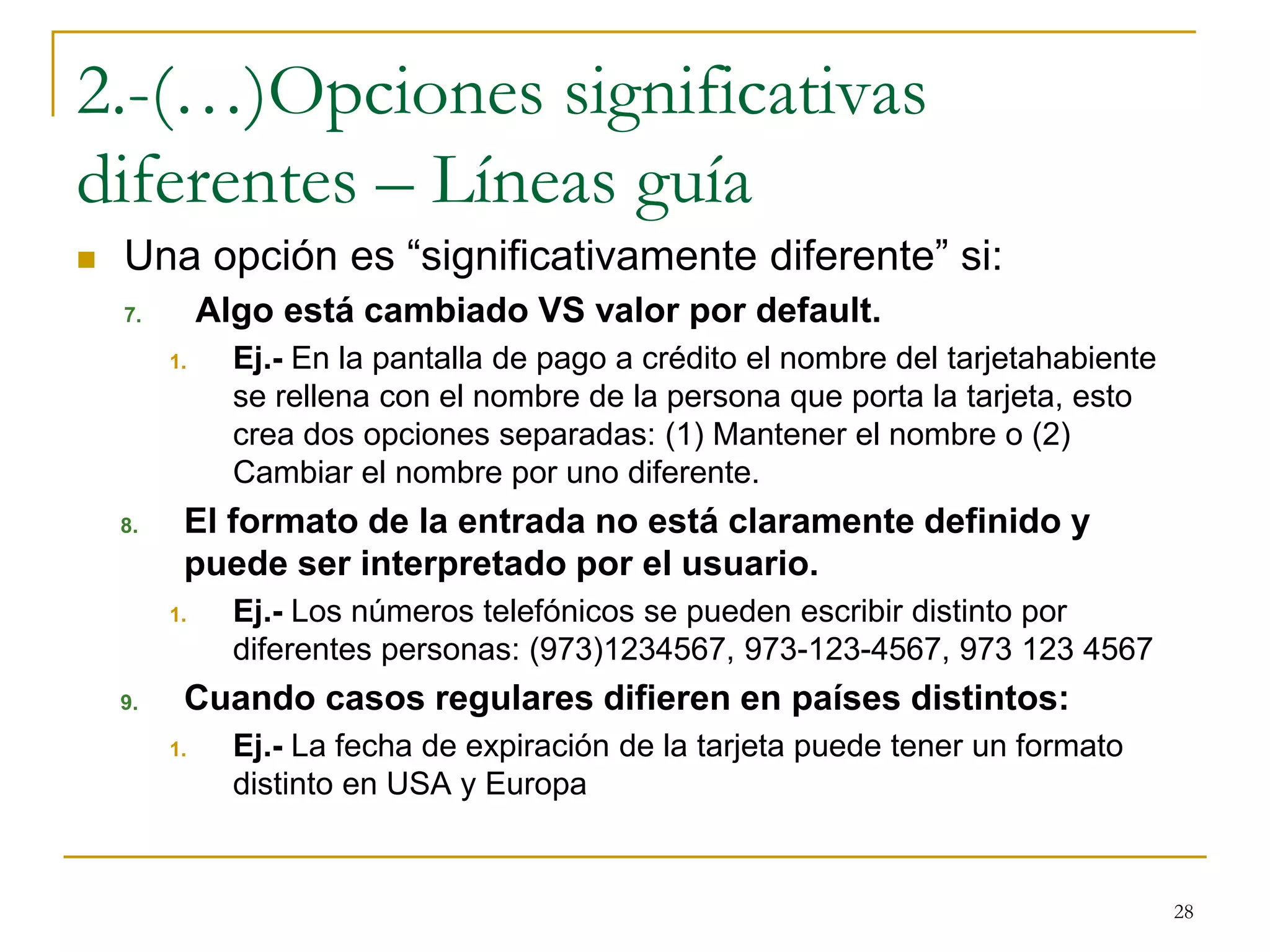

28. 2.-(…)Opciones significativas
diferentes – Líneas guía
 Una opción es “significativamente diferente” si:
7. Algo está cambiado VS valor por default.
1. Ej.- En la pantalla de pago a crédito el nombre del tarjetahabiente
se rellena con el nombre de la persona que porta la tarjeta, esto
crea dos opciones separadas: (1) Mantener el nombre o (2)
Cambiar el nombre por uno diferente.
8. El formato de la entrada no está claramente definido y
puede ser interpretado por el usuario.
1. Ej.- Los números telefónicos se pueden escribir distinto por
diferentes personas: (973)1234567, 973-123-4567, 973 123 4567
9. Cuando casos regulares difieren en países distintos:
1. Ej.- La fecha de expiración de la tarjeta puede tener un formato
distinto en USA y Europa
28

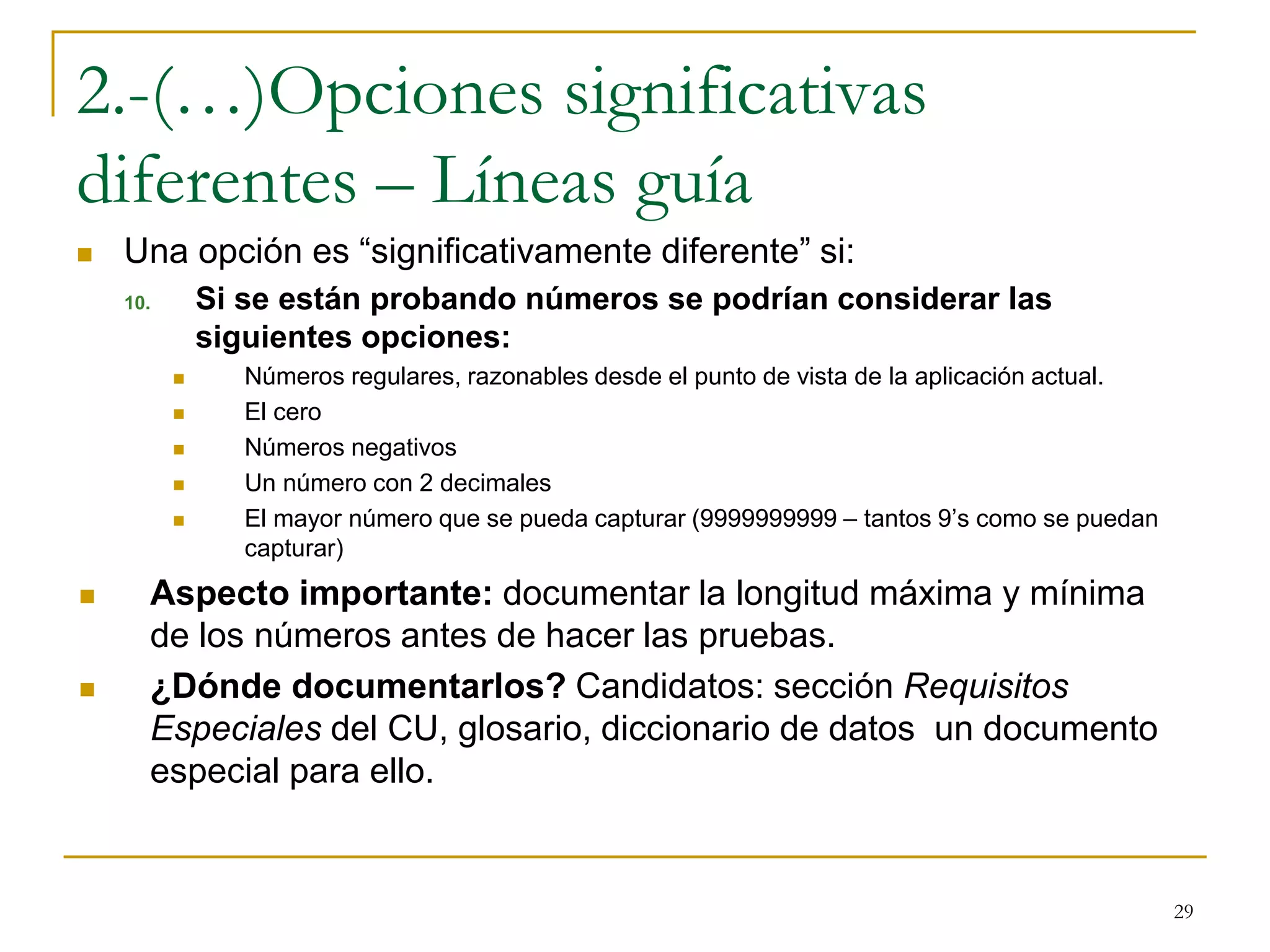

29. 2.-(…)Opciones significativas
diferentes – Líneas guía
 Una opción es “significativamente diferente” si:
10. Si se están probando números se podrían considerar las
siguientes opciones:
 Números regulares, razonables desde el punto de vista de la aplicación actual.
 El cero
 Números negativos
 Un número con 2 decimales
 El mayor número que se pueda capturar (9999999999 – tantos 9’s como se puedan
capturar)
 Aspecto importante: documentar la longitud máxima y mínima
de los números antes de hacer las pruebas.
 ¿Dónde documentarlos? Candidatos: sección Requisitos
Especiales del CU, glosario, diccionario de datos un documento
especial para ello.
29

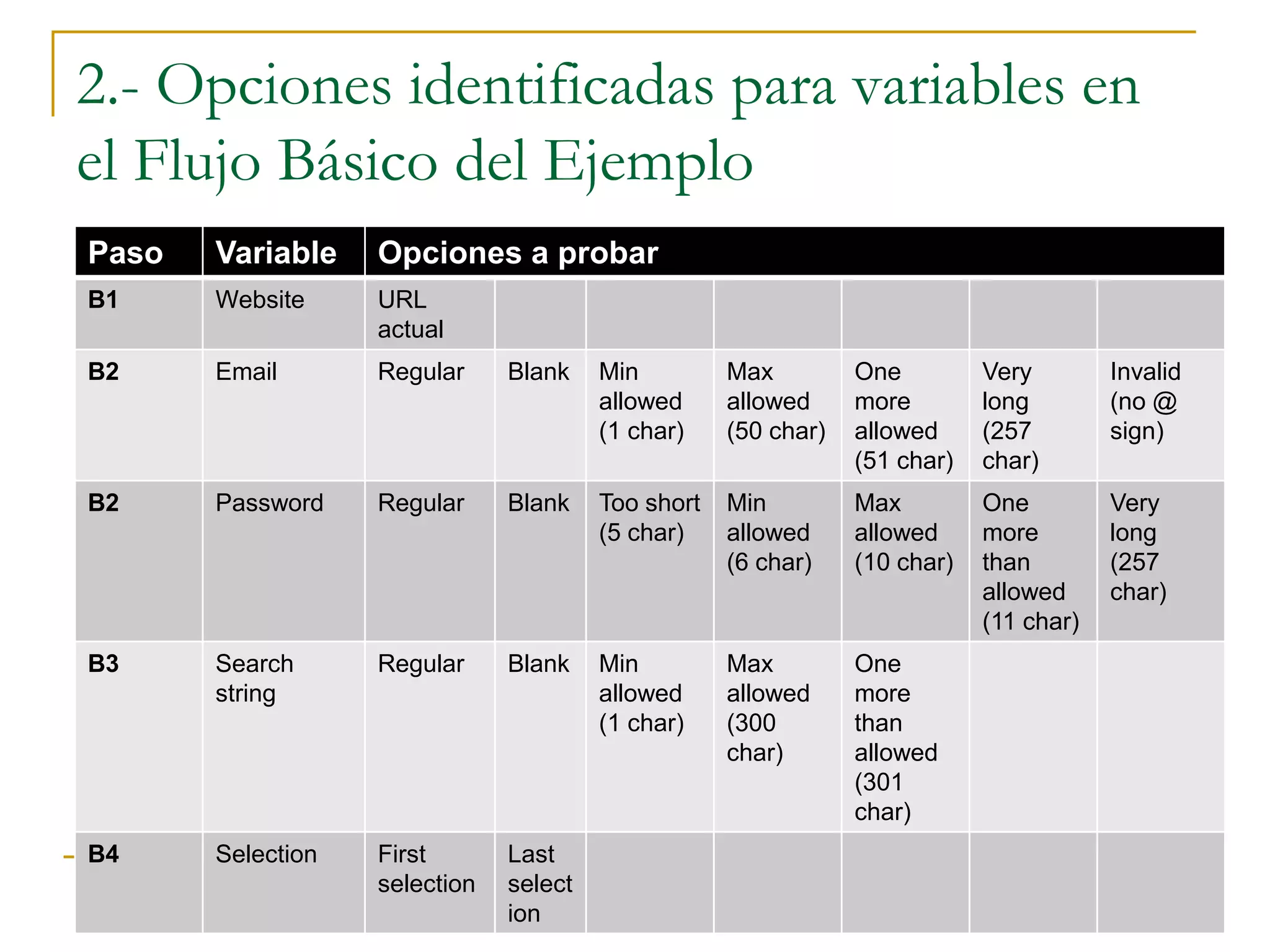

30. 2.- Opciones identificadas para variables en
el Flujo Básico del Ejemplo
30
Paso Variable Opciones a probar
B1 Website URL
actual
B2 Email Regular Blank Min
allowed
(1 char)
Max
allowed
(50 char)
One
more
allowed
(51 char)
Very
long
(257
char)
Invalid
(no @
sign)
B2 Password Regular Blank Too short
(5 char)
Min
allowed
(6 char)
Max
allowed
(10 char)
One
more
than
allowed
(11 char)
Very
long
(257
char)
B3 Search
string
Regular Blank Min
allowed
(1 char)
Max
allowed
(300
char)
One
more
than
allowed
(301
char)
B4 Selection First
selection
Last
select
ion

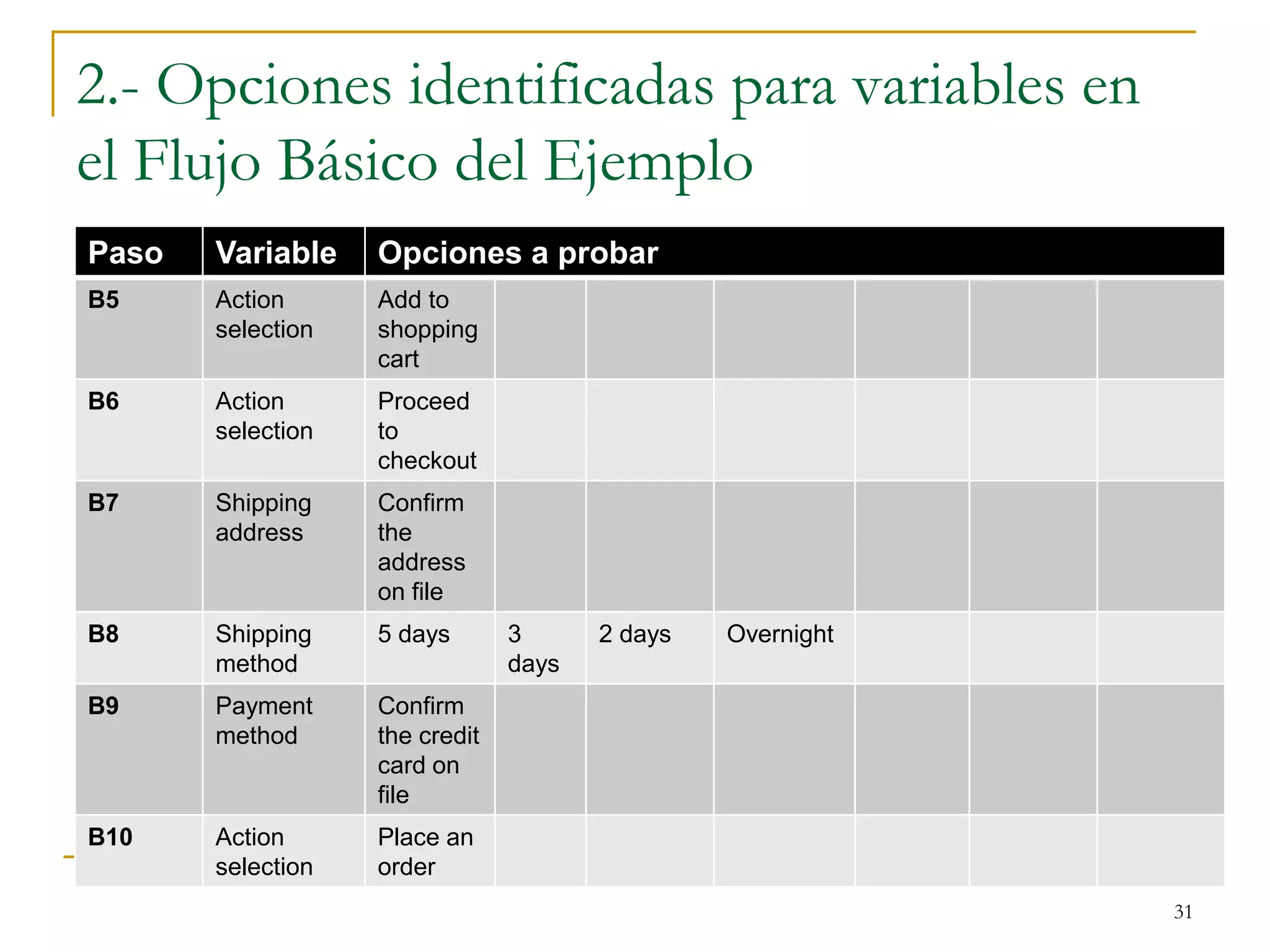

31. 2.- Opciones identificadas para variables en
el Flujo Básico del Ejemplo
31
Paso Variable Opciones a probar
B5 Action
selection
Add to
shopping
cart
B6 Action
selection
Proceed
to
checkout
B7 Shipping
address
Confirm
the
address
on file
B8 Shipping
method
5 days 3
days
2 days Overnight
B9 Payment
method
Confirm
the credit
card on
file
B10 Action
selection
Place an
order

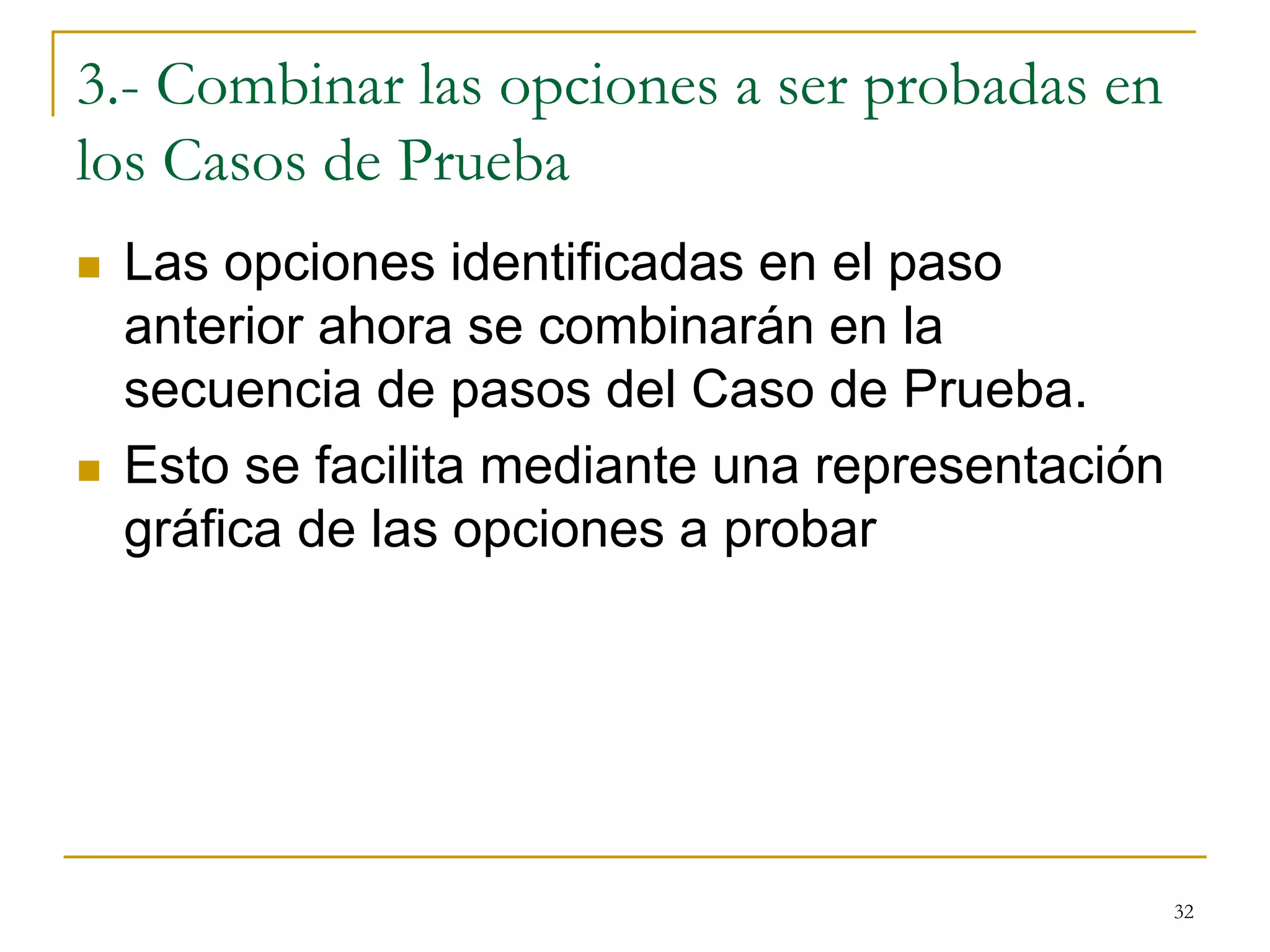

32. 3.- Combinar las opciones a ser probadas en
los Casos de Prueba
 Las opciones identificadas en el paso
anterior ahora se combinarán en la
secuencia de pasos del Caso de Prueba.
 Esto se facilita mediante una representación
gráfica de las opciones a probar
32

33. 3.- Combinar las opciones a ser probadas en
los Casos de Prueba-Diagrama gráfico
33
Errores que desvían
del flujo básico a flujos
alternativos
Las opciones de error se pueden omitir de
los casos de prueba porque no forman parte
del flujo básico, se probarán en otro CP

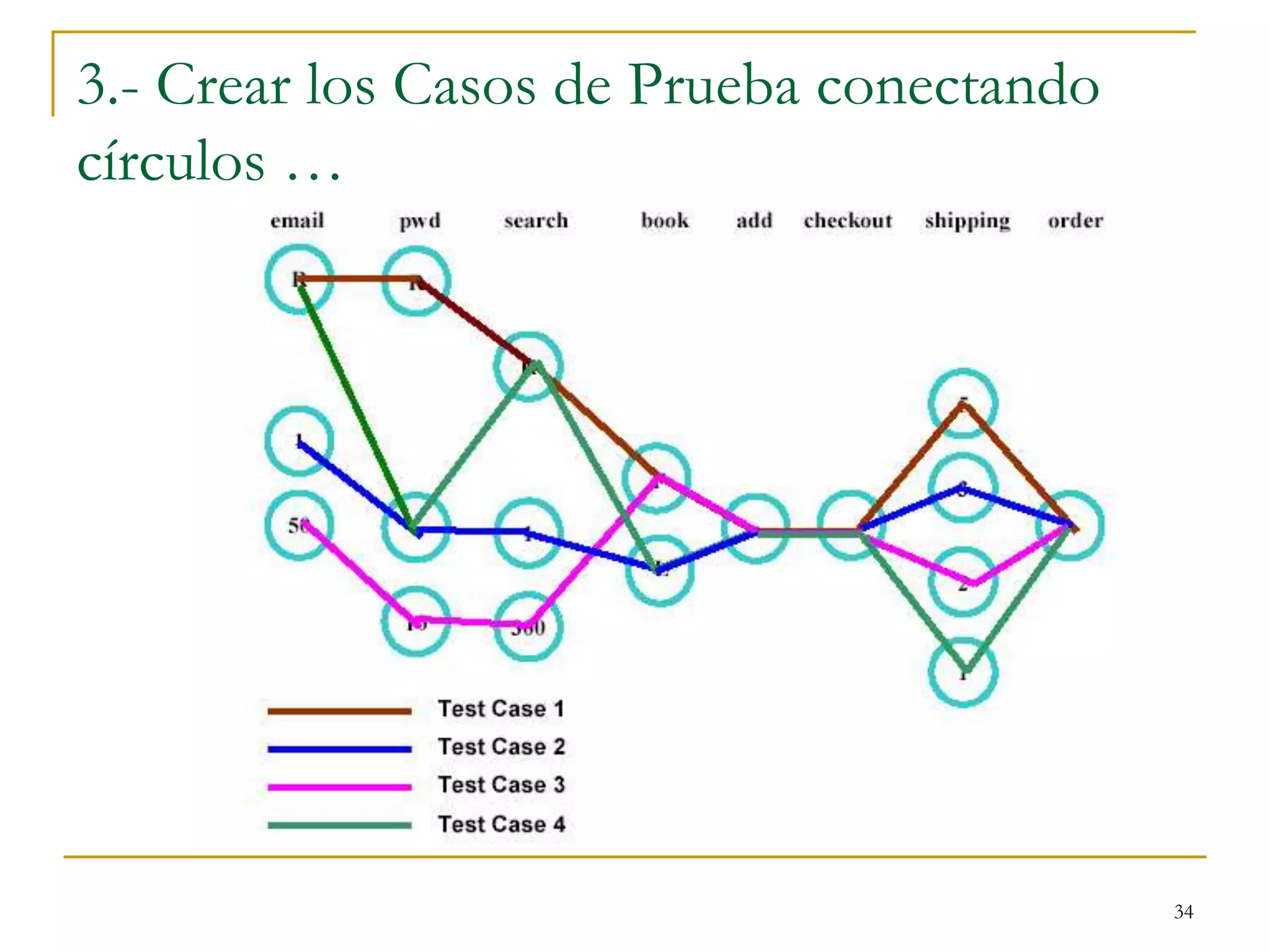

34. 3.- Crear los Casos de Prueba conectando
círculos …
34

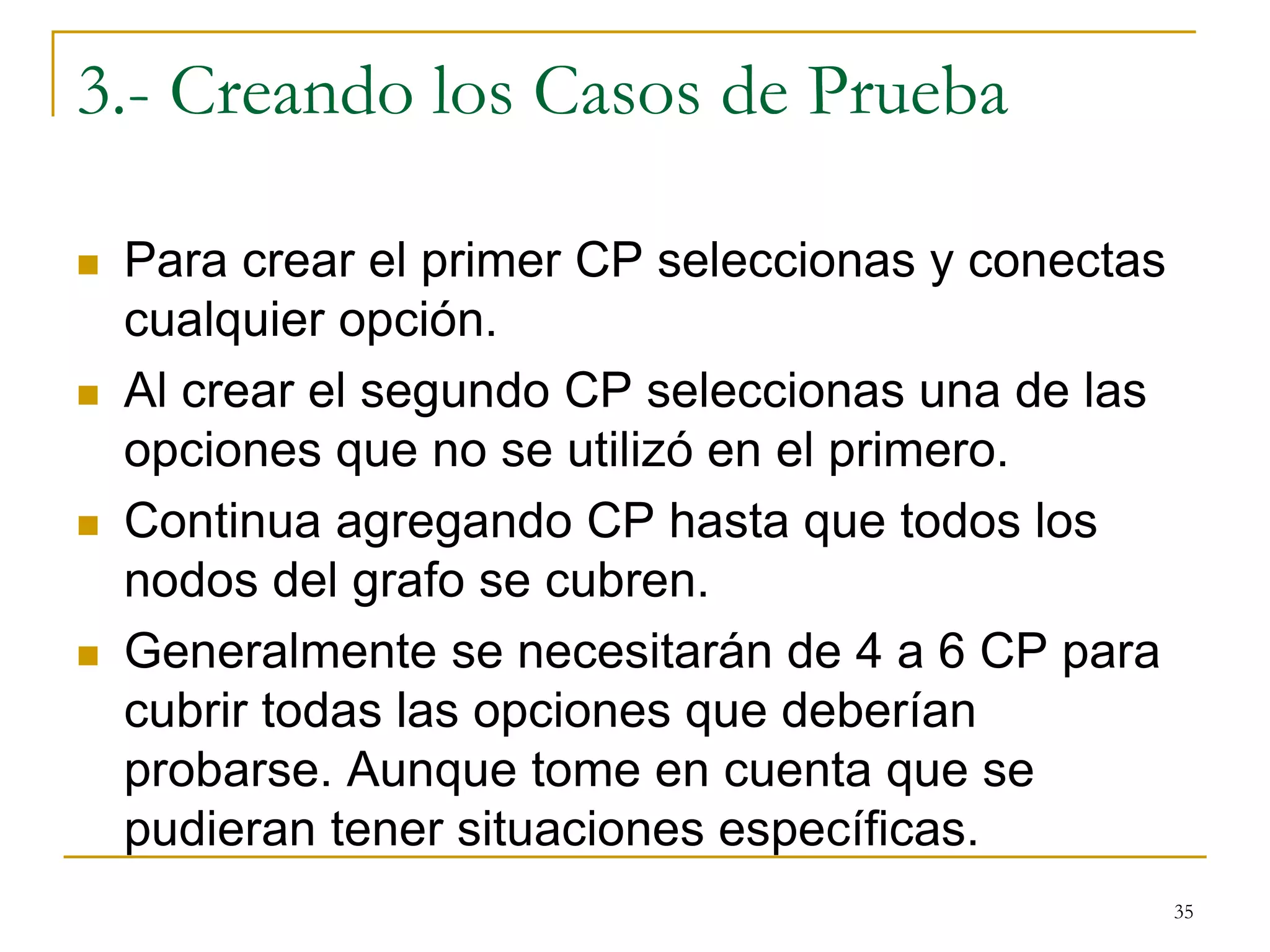

35. 3.- Creando los Casos de Prueba
 Para crear el primer CP seleccionas y conectas
cualquier opción.
 Al crear el segundo CP seleccionas una de las
opciones que no se utilizó en el primero.
 Continua agregando CP hasta que todos los
nodos del grafo se cubren.
 Generalmente se necesitarán de 4 a 6 CP para
cubrir todas las opciones que deberían
probarse. Aunque tome en cuenta que se
pudieran tener situaciones específicas.
35

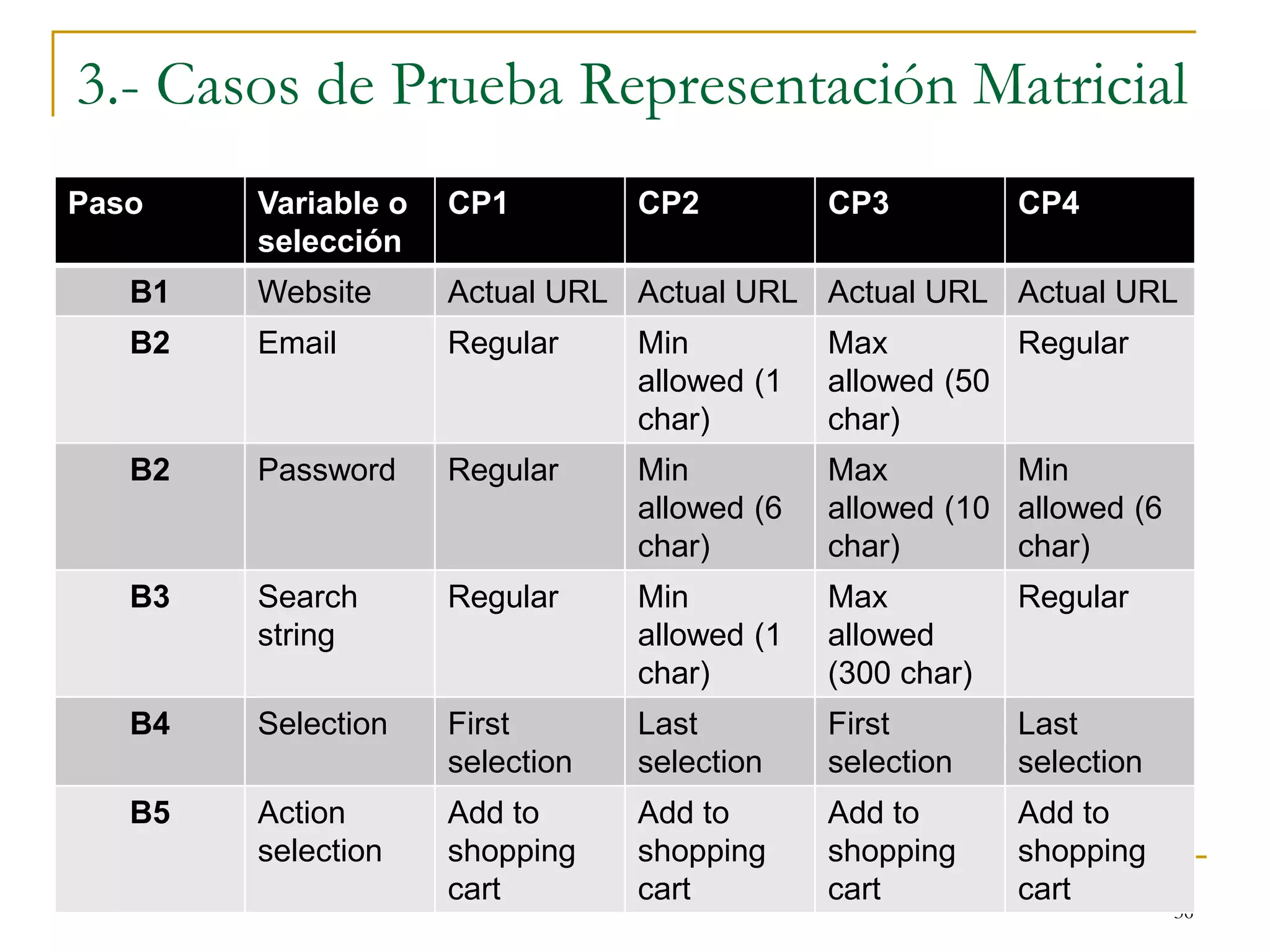

36. 3.- Casos de Prueba Representación Matricial
36
Paso Variable o
selección
CP1 CP2 CP3 CP4
B1 Website Actual URL Actual URL Actual URL Actual URL
B2 Email Regular Min
allowed (1
char)
Max
allowed (50
char)
Regular
B2 Password Regular Min
allowed (6
char)
Max
allowed (10
char)
Min
allowed (6
char)
B3 Search
string
Regular Min
allowed (1
char)
Max
allowed
(300 char)
Regular
B4 Selection First
selection
Last
selection
First
selection
Last
selection
B5 Action
selection
Add to
shopping
cart
Add to
shopping
cart
Add to
shopping
cart
Add to
shopping
cart

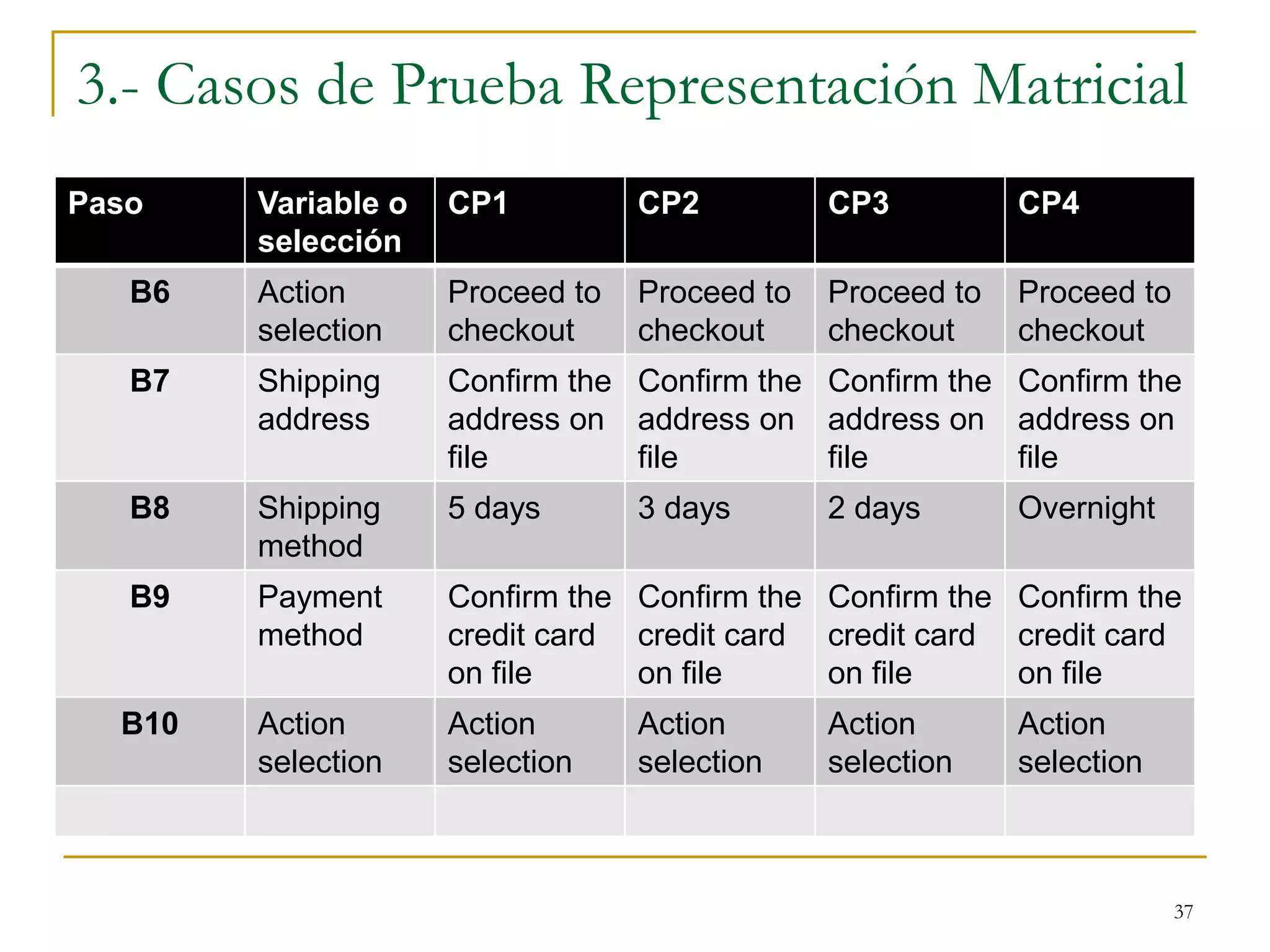

37. 3.- Casos de Prueba Representación Matricial
37
Paso Variable o
selección
CP1 CP2 CP3 CP4
B6 Action
selection
Proceed to
checkout
Proceed to
checkout
Proceed to
checkout
Proceed to
checkout
B7 Shipping
address
Confirm the
address on
file
Confirm the
address on
file
Confirm the
address on
file
Confirm the
address on
file
B8 Shipping
method
5 days 3 days 2 days Overnight
B9 Payment
method
Confirm the
credit card
on file
Confirm the
credit card
on file
Confirm the
credit card
on file
Confirm the
credit card
on file
B10 Action
selection
Action
selection
Action
selection
Action
selection
Action
selection

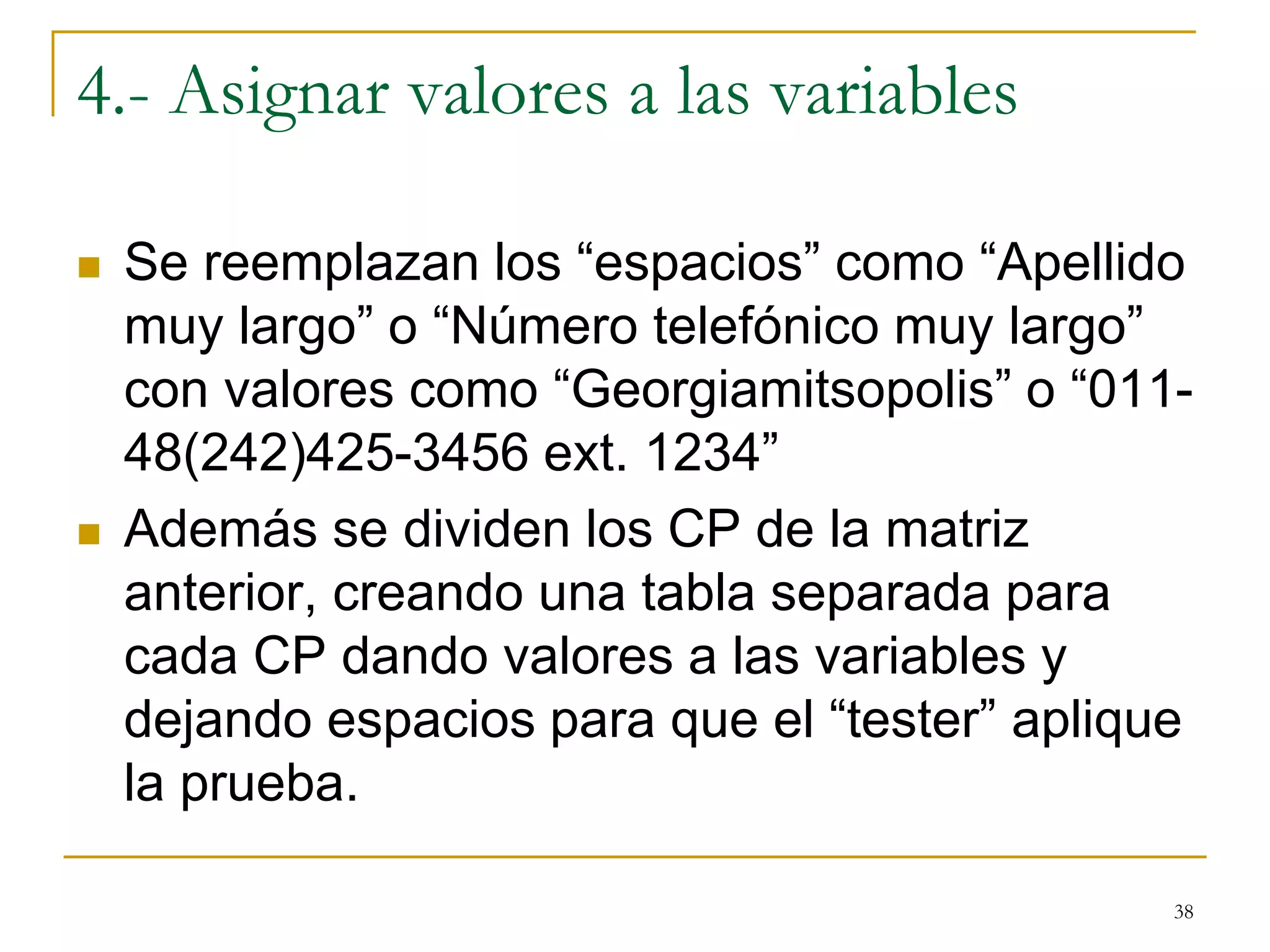

38. 4.- Asignar valores a las variables
 Se reemplazan los “espacios” como “Apellido
muy largo” o “Número telefónico muy largo”
con valores como “Georgiamitsopolis” o “011-
48(242)425-3456 ext. 1234”
 Además se dividen los CP de la matriz
anterior, creando una tabla separada para
cada CP dando valores a las variables y
dejando espacios para que el “tester” aplique
la prueba.
38

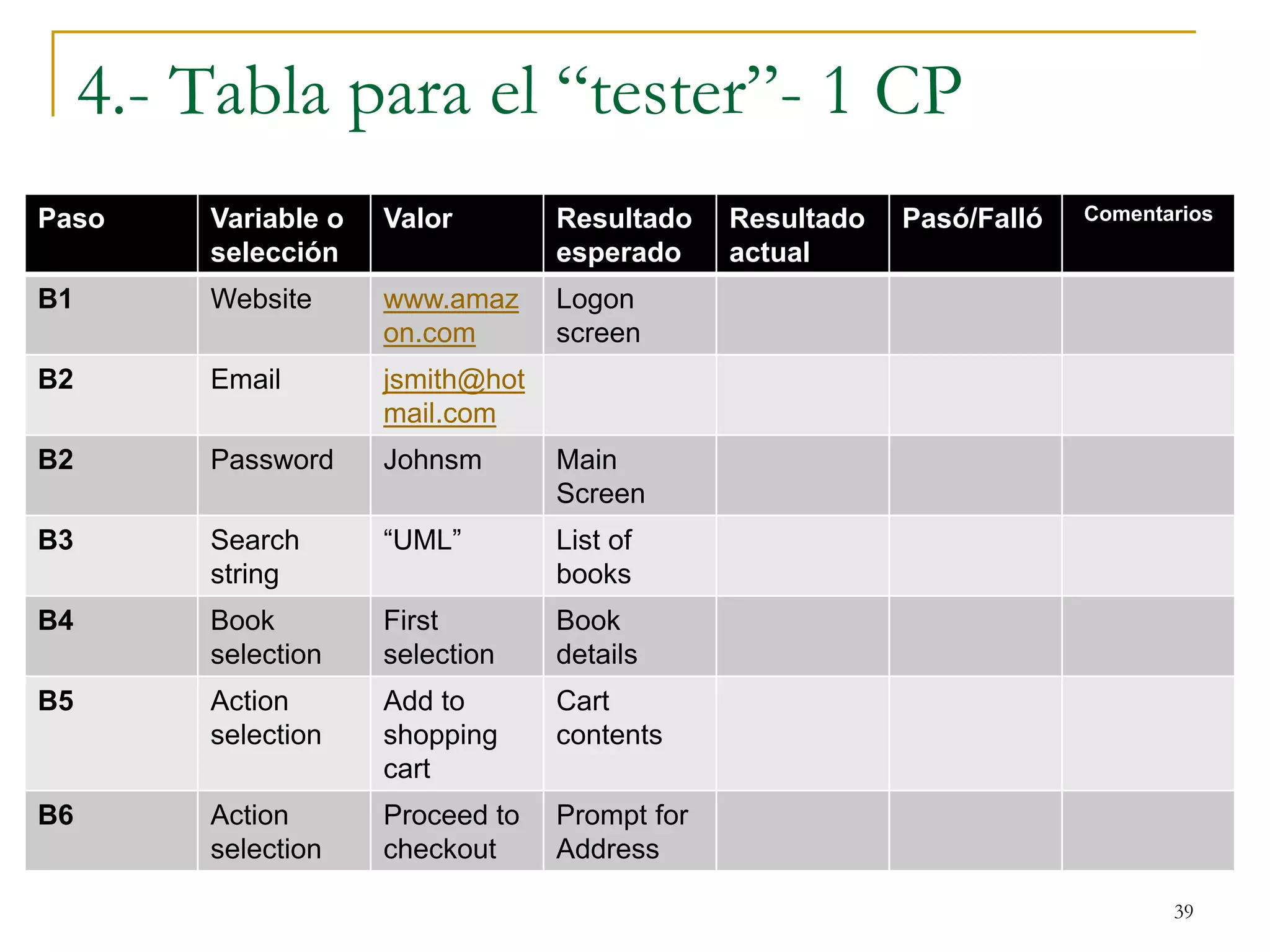

39. 4.- Tabla para el “tester”- 1 CP
39
Paso Variable o
selección
Valor Resultado
esperado
Resultado
actual
Pasó/Falló Comentarios
B1 Website www.amaz
on.com
Logon
screen
B2 Email jsmith@hot
mail.com
B2 Password Johnsm Main
Screen
B3 Search
string
“UML” List of
books
B4 Book
selection
First
selection
Book
details
B5 Action
selection
Add to
shopping
cart
Cart
contents
B6 Action
selection
Proceed to
checkout
Prompt for
Address

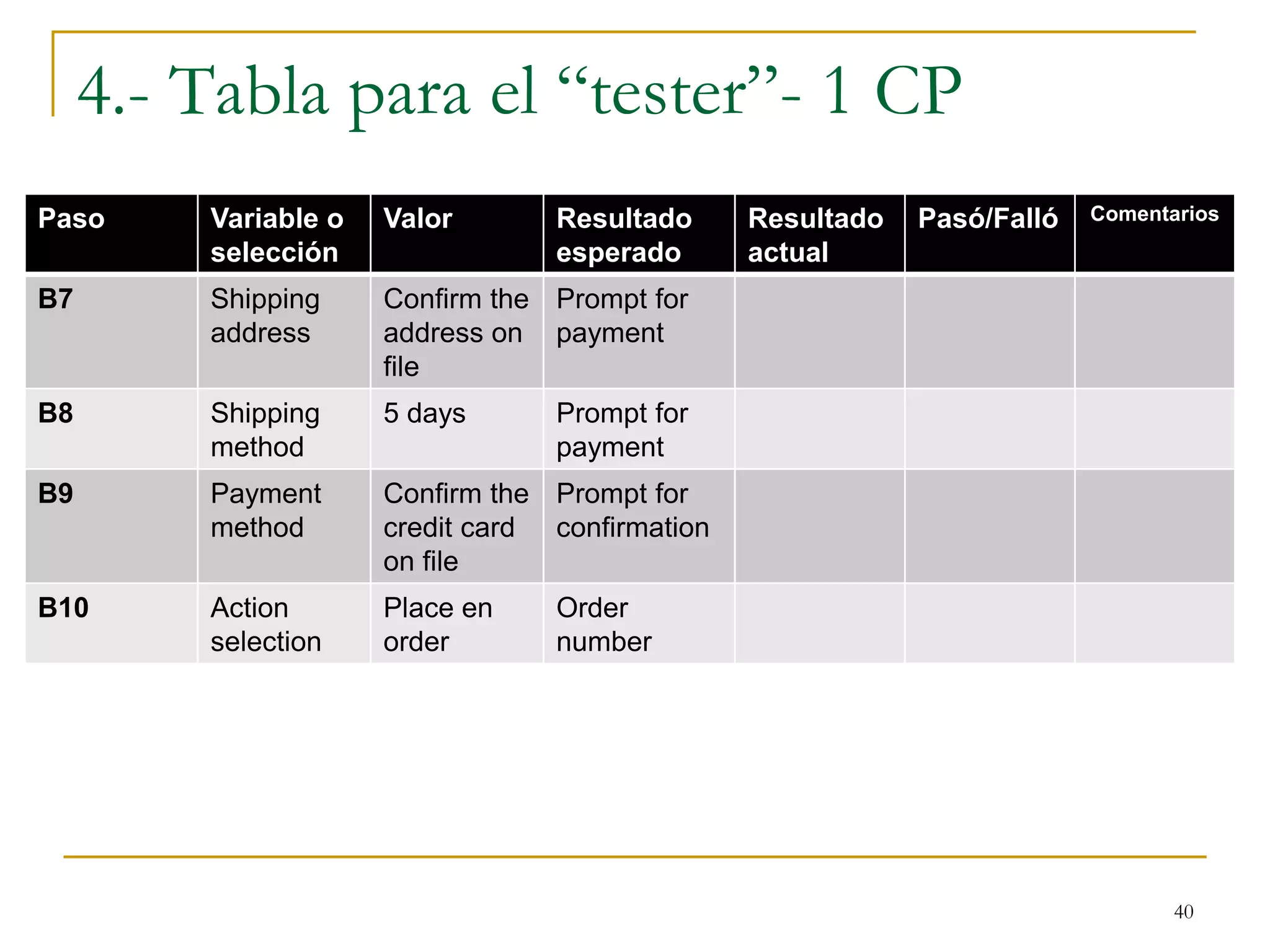

40. 4.- Tabla para el “tester”- 1 CP
40
Paso Variable o
selección
Valor Resultado
esperado
Resultado
actual
Pasó/Falló Comentarios
B7 Shipping
address
Confirm the
address on
file
Prompt for
payment
B8 Shipping
method
5 days Prompt for
payment
B9 Payment
method
Confirm the
credit card
on file
Prompt for
confirmation
B10 Action
selection
Place en
order
Order
number

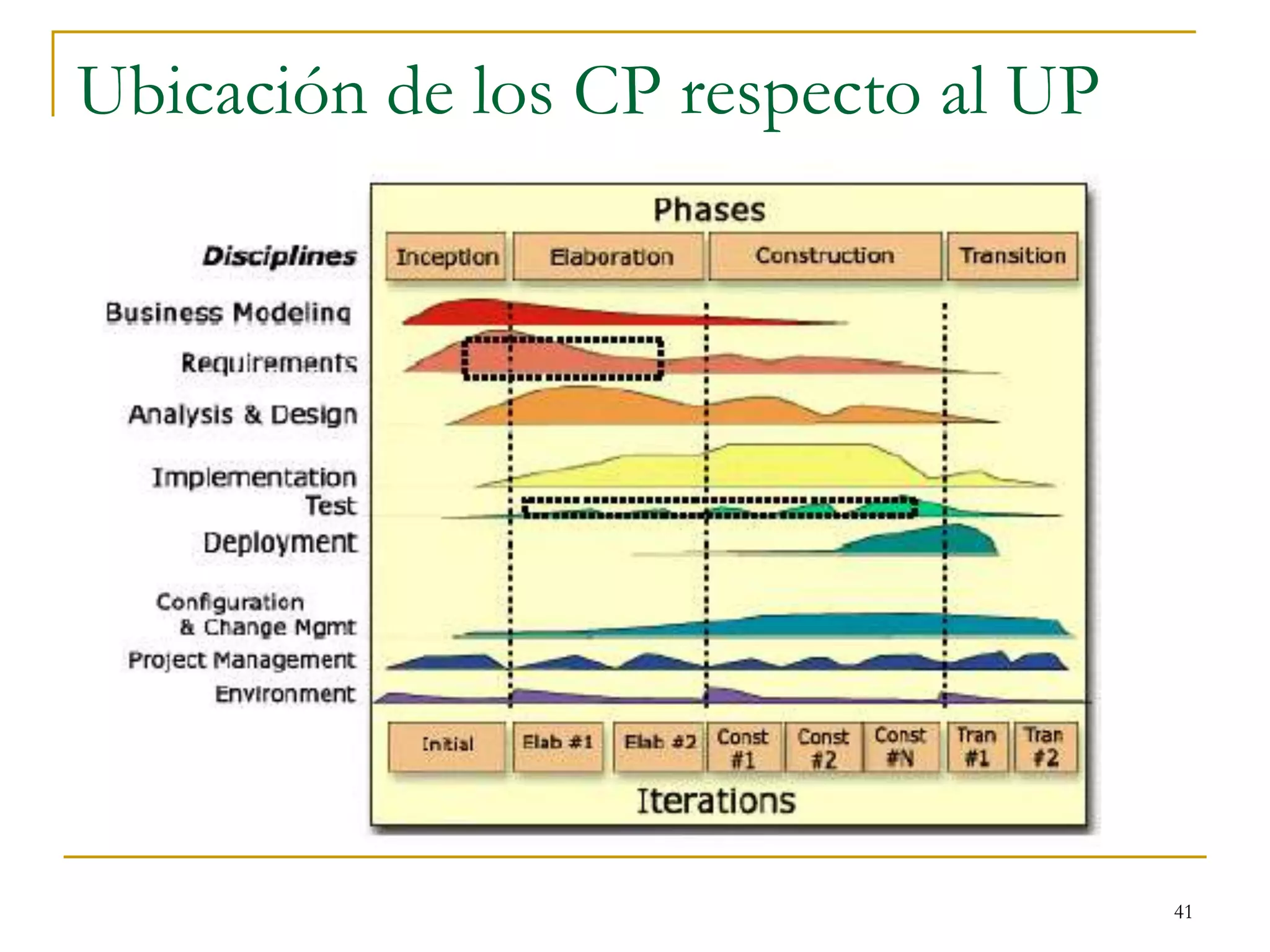

41. Ubicación de los CP respecto al UP
41
