1. ESCUELA PROFESIONAL DE ARQUITECTURA
FACULTAD DE ARQUITECTURA
CURSO:
GESTION Y TECNOLOGIA CONBSTRUCTIVA 5
TEMA:
INTERVENCIONES URBANAS
PISOS Y PAVIMENTOS
DOCENTE:
ARQ. ORLANDO GUERRERO FRANCO
ALUMNA:
SAAVEDRA LALANGUE, MARICIELO ELIZABETH.
FERNANDEZ SANDOVAL, SALLY
GONZALES GIRON, WALTER

2.  Piso es la superficie inferior horizontal de un espacio
arquitectónico, el "lugar que se pisa". También, en lenguaje
coloquial, los diferentes niveles de un edificio son llamados pisos.

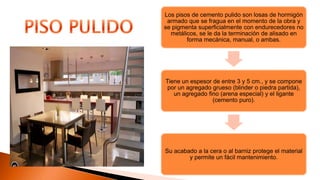

3. Los pisos de cemento pulido son losas de hormigón
armado que se fragua en el momento de la obra y
se pigmenta superficialmente con endurecedores no
metálicos, se le da la terminación de alisado en
forma mecánica, manual, o ambas.
Tiene un espesor de entre 3 y 5 cm., y se compone
por un agregado grueso (blinder o piedra partida),
un agregado fino (arena especial) y el ligante
(cemento puro).
Su acabado a la cera o al barniz protege el material
y permite un fácil mantenimiento.

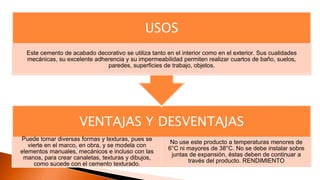

4. VENTAJAS Y DESVENTAJAS
Puede tomar diversas formas y texturas, pues se
vierte en el marco, en obra, y se modela con
elementos manuales, mecánicos e incluso con las
manos, para crear canaletas, texturas y dibujos,
como sucede con el cemento texturado.
No use este producto a temperaturas menores de
6°C ni mayores de 38°C. No se debe instalar sobre
juntas de expansión, éstas deben de continuar a
través del producto. RENDIMIENTO
USOS
Este cemento de acabado decorativo se utiliza tanto en el interior como en el exterior. Sus cualidades
mecánicas, su excelente adherencia y su impermeabilidad permiten realizar cuartos de baño, suelos,
paredes, superficies de trabajo, objetos.

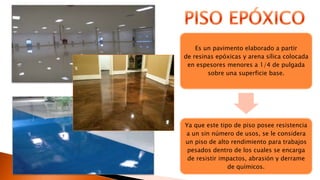

5. Es un pavimento elaborado a partir
de resinas epóxicas y arena sílica colocada
en espesores menores a 1/4 de pulgada
sobre una superficie base.
Ya que este tipo de piso posee resistencia
a un sin número de usos, se le considera
un piso de alto rendimiento para trabajos
pesados dentro de los cuales se encarga
de resistir impactos, abrasión y derrame
de químicos.

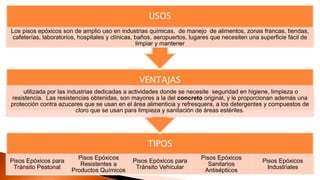

6. TIPOS
Pisos Epóxicos para
Tránsito Peatonal
Pisos Epóxicos
Resistentes a
Productos Químicos
Pisos Epóxicos para
Tránsito Vehicular
Pisos Epóxicos
Sanitarios
Antisépticos
Pisos Epóxicos
Industriales
VENTAJAS
utilizada por las industrias dedicadas a actividades donde se necesite seguridad en higiene, limpieza o
resistencia. Las resistencias obtenidas, son mayores a la del concreto original, y le proporcionan además una
protección contra azucares que se usan en el área alimenticia y refresquera, a los detergentes y compuestos de
cloro que se usan para limpieza y sanitación de áreas estériles.
USOS
Los pisos epóxicos son de amplio uso en industrias químicas, de manejo de alimentos, zonas francas, tiendas,
cafeterías, laboratorios, hospitales y clínicas, baños, aeropuertos, lugares que necesiten una superficie fácil de
limpiar y mantener

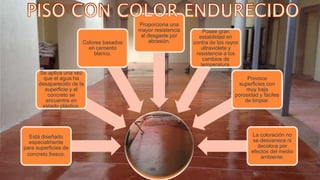

8. PISO
CON
COOR
Está diseñado
especialmente
para superficies de
concreto fresco.
Se aplica una vez
que el agua ha
desaparecido de la
superficie y el
concreto se
encuentra en
estado plástico.
Colores basados
en cemento
blanco.
Proporciona una
mayor resistencia
al desgaste por
abrasión.
Posee gran
estabilidad en
contra de los rayos
ultravioleta y
resistencia a los
cambios de
temperatura.
Provoca
superficies con
muy baja
porosidad y fáciles
de limpiar.
La coloración no
se desvanece ni
decolora por
efectos del medio
ambiente.

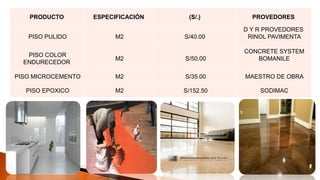

9. PRODUCTO ESPECIFICACIÓN (S/.) PROVEDORES
PISO PULIDO M2 S/40.00
D Y R PROVEDORES
RINOL PAVIMENTA
PISO COLOR
ENDURECEDOR
M2 S/50.00
CONCRETE SYSTEM
BOMANILE
PISO MICROCEMENTO M2 S/35.00 MAESTRO DE OBRA
PISO EPOXICO M2 S/152.50 SODIMAC

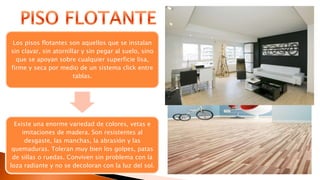

10. Los pisos flotantes son aquellos que se instalan
sin clavar, sin atornillar y sin pegar al suelo, sino
que se apoyan sobre cualquier superficie lisa,
firme y seca por medio de un sistema click entre
tablas.
Existe una enorme variedad de colores, vetas e
imitaciones de madera. Son resistentes al
desgaste, las manchas, la abrasión y las
quemaduras. Toleran muy bien los golpes, patas
de sillas o ruedas. Conviven sin problema con la
loza radiante y no se decoloran con la luz del sol.

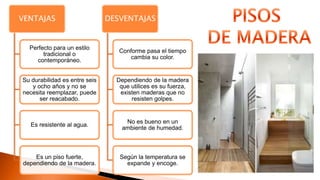

11. VENTAJAS
Perfecto para un estilo
tradicional o
contemporáneo.
Su durabilidad es entre seis
y ocho años y no se
necesita reemplazar, puede
ser reacabado.
Es resistente al agua.
Es un piso fuerte,
dependiendo de la madera.
DESVENTAJAS
Conforme pasa el tiempo
cambia su color.
Dependiendo de la madera
que utilices es su fuerza,
existen maderas que no
resisten golpes.
No es bueno en un
ambiente de humedad.
Según la temperatura se
expande y encoge.

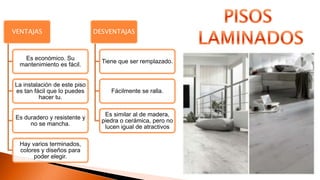

14. VENTAJAS
Es económico. Su
mantenimiento es fácil.
La instalación de este piso
es tan fácil que lo puedes
hacer tu.
Es duradero y resistente y
no se mancha.
Hay varios terminados,
colores y diseños para
poder elegir.
DESVENTAJAS
Tiene que ser remplazado.
Fácilmente se ralla.
Es similar al de madera,
piedra o cerámica, pero no
lucen igual de atractivos

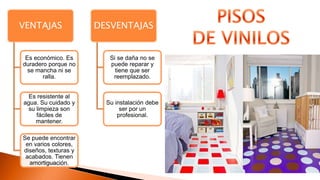

16. VENTAJAS
Es económico. Es
duradero porque no
se mancha ni se
ralla.
Es resistente al
agua. Su cuidado y
su limpieza son
fáciles de
mantener.
Se puede encontrar
en varios colores,
diseños, texturas y
acabados. Tienen
amortiguación.
DESVENTAJAS
Si se daña no se
puede reparar y
tiene que ser
reemplazado.
Su instalación debe
ser por un
profesional.

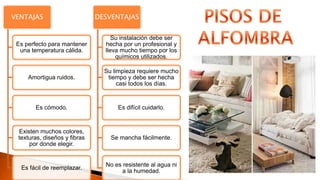

17. VENTAJAS
Es perfecto para mantener
una temperatura cálida.
Amortigua ruidos.
Es cómodo.
Existen muchos colores,
texturas, diseños y fibras
por donde elegir.
Es fácil de reemplazar.
DESVENTAJAS
Su instalación debe ser
hecha por un profesional y
lleva mucho tiempo por los
químicos utilizados.
Su limpieza requiere mucho
tiempo y debe ser hecha
casi todos los días.
Es difícil cuidarlo.
Se mancha fácilmente.
No es resistente al agua ni
a la humedad.

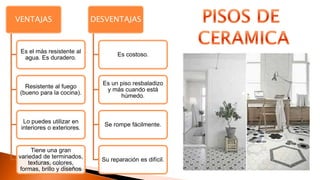

18. VENTAJAS
Es el más resistente al
agua. Es duradero.
Resistente al fuego
(bueno para la cocina).
Lo puedes utilizar en
interiores o exteriores.
Tiene una gran
variedad de terminados,
texturas, colores,
formas, brillo y diseños
DESVENTAJAS
Es costoso.
Es un piso resbaladizo
y más cuando está
húmedo.
Se rompe fácilmente.
Su reparación es difícil.

20. Costo tienda Costo instalación (operario)
s/.10.00 m2

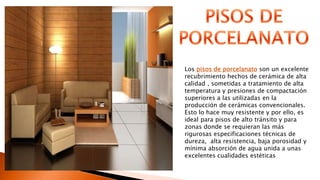

24. Los pisos de porcelanato son un excelente
recubrimiento hechos de cerámica de alta
calidad , sometidas a tratamiento de alta
temperatura y presiones de compactación
superiores a las utilizadas en la
producción de cerámicas convencionales.
Esto lo hace muy resistente y por ello, es
ideal para pisos de alto tránsito y para
zonas donde se requieran las más
rigurosas especificaciones técnicas de
dureza, alta resistencia, baja porosidad y
mínima absorción de agua unida a unas
excelentes cualidades estéticas

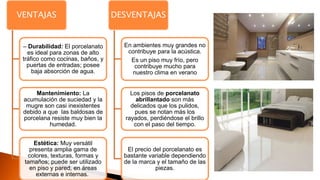

25. VENTAJAS
– Durabilidad: El porcelanato
es ideal para zonas de alto
tráfico como cocinas, baños, y
puertas de entradas; posee
baja absorción de agua.
Mantenimiento: La
acumulación de suciedad y la
mugre son casi inexistentes
debido a que las baldosas de
porcelana resiste muy bien la
humedad.
Estética: Muy versátil
presenta amplia gama de
colores, texturas, formas y
tamaños; puede ser utilizado
en piso y pared, en áreas
externas e internas.
DESVENTAJAS
En ambientes muy grandes no
contribuye para la acústica.
Es un piso muy frío, pero
contribuye mucho para
nuestro clima en verano
Los pisos de porcelanato
abrillantado son más
delicados que los pulidos,
pues se notan más los
rayados, perdiéndose el brillo
con el paso del tiempo.
El precio del porcelanato es
bastante variable dependiendo
de la marca y el tamaño de las
piezas.

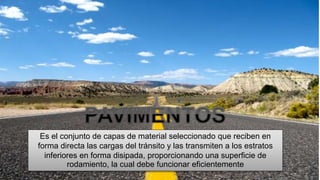

29. Es el conjunto de capas de material seleccionado que reciben en
forma directa las cargas del tránsito y las transmiten a los estratos
inferiores en forma disipada, proporcionando una superficie de
rodamiento, la cual debe funcionar eficientemente

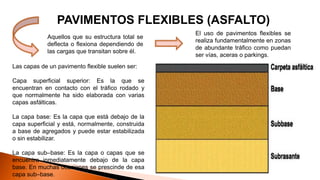

30. PAVIMENTOS FLEXIBLES (ASFALTO)
Aquellos que su estructura total se
deflecta o flexiona dependiendo de
las cargas que transitan sobre él.
Las capas de un pavimento flexible suelen ser:
Capa superficial superior: Es la que se
encuentran en contacto con el tráfico rodado y
que normalmente ha sido elaborada con varias
capas asfálticas.
La capa base: Es la capa que está debajo de la
capa superficial y está, normalmente, construida
a base de agregados y puede estar estabilizada
o sin estabilizar.
La capa sub–base: Es la capa o capas que se
encuentra inmediatamente debajo de la capa
base. En muchas ocasiones se prescinde de esa
capa sub–base.
El uso de pavimentos flexibles se
realiza fundamentalmente en zonas
de abundante tráfico como puedan
ser vías, aceras o parkings.

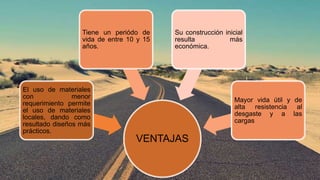

31. VENTAJAS
El uso de materiales
con menor
requerimiento permite
el uso de materiales
locales, dando como
resultado diseños más
prácticos.
Tiene un periódo de
vida de entre 10 y 15
años.
Su construcción inicial
resulta más
económica.
Mayor vida útil y de
alta resistencia al
desgaste y a las
cargas

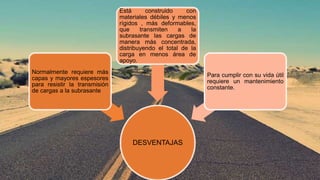

32. DESVENTAJAS
Normalmente requiere más
capas y mayores espesores
para resistir la transmisión
de cargas a la subrasante
Está construido con
materiales débiles y menos
rígidos , más deformables,
que transmiten a la
subrasante las cargas de
manera más concentrada,
distribuyendo el total de la
carga en menos área de
apoyo.
Para cumplir con su vida útil
requiere un mantenimiento
constante.

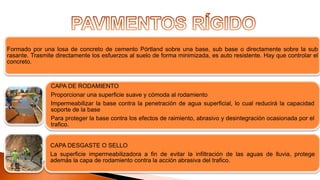

33. Formado por una losa de concreto de cemento Pórtland sobre una base, sub base o directamente sobre la sub
rasante. Trasmite directamente los esfuerzos al suelo de forma minimizada, es auto resistente. Hay que controlar el
concreto.
CAPA DE RODAMIENTO
Proporcionar una superficie suave y cómoda al rodamiento
Impermeabilizar la base contra la penetración de agua superficial, lo cual reducirá la capacidad
soporte de la base
Para proteger la base contra los efectos de raimiento, abrasivo y desintegración ocasionada por el
trafico.
CAPA DESGASTE O SELLO
La superficie impermeabilizadora a fin de evitar la infiltración de las aguas de lluvia, protege
además la capa de rodamiento contra la acción abrasiva del trafico.

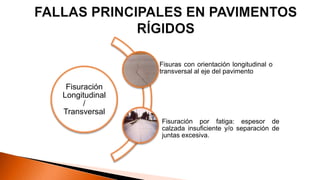

34. Fisuración
Longitudinal
/
Transversal
Fisuras con orientación longitudinal o
transversal al eje del pavimento
Fisuración por fatiga: espesor de
calzada insuficiente y/o separación de
juntas excesiva.

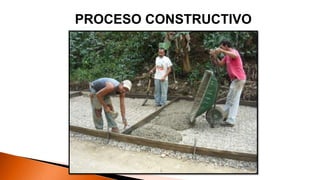

35. PROCESO CONSTRUCTIVO

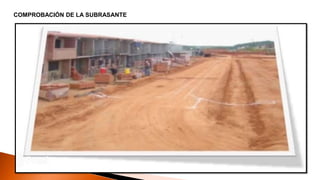

36. COMPROBACIÓN DE LA SUBRASANTE

37. NIVELACIÓN Y COMPACTACIÓN COLOCACIÓN DE LA SUB BASE GRANULAR
COLOCACIÓN DEL ACERO DE REFUERZO VACIADO DE CONCRETO

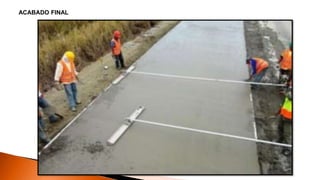

38. ACABADO FINAL

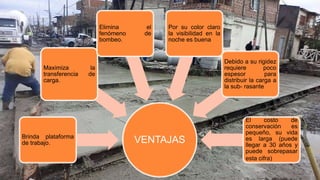

39. VENTAJASBrinda plataforma
de trabajo.
Maximiza la
transferencia de
carga.
Elimina el
fenómeno de
bombeo.
Por su color claro
la visibilidad en la
noche es buena
Debido a su rigidez
requiere poco
espesor para
distribuir la carga a
la sub- rasante
El costo de
conservación es
pequeño, su vida
es larga (puede
llegar a 30 años y
puede sobrepasar
esta cifra)

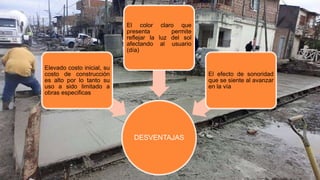

40. DESVENTAJAS
Elevado costo inicial, su
costo de construcción
es alto por lo tanto su
uso a sido limitado a
obras especificas
El color claro que
presenta permite
reflejar la luz del sol
afectando al usuario
(día)
El efecto de sonoridad
que se siente al avanzar
en la vía

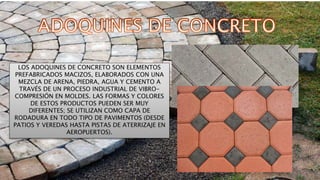

41. LOS ADOQUINES DE CONCRETO SON ELEMENTOS
PREFABRICADOS MACIZOS, ELABORADOS CON UNA
MEZCLA DE ARENA, PIEDRA, AGUA Y CEMENTO A
TRAVÉS DE UN PROCESO INDUSTRIAL DE VIBRO-
COMPRESIÓN EN MOLDES. LAS FORMAS Y COLORES
DE ESTOS PRODUCTOS PUEDEN SER MUY
DIFERENTES; SE UTILIZAN COMO CAPA DE
RODADURA EN TODO TIPO DE PAVIMENTOS (DESDE
PATIOS Y VEREDAS HASTA PISTAS DE ATERRIZAJE EN
AEROPUERTOS).

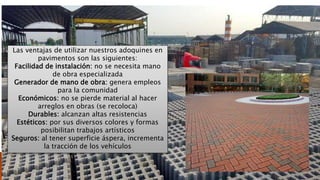

42. Las ventajas de utilizar nuestros adoquines en
pavimentos son las siguientes:
Facilidad de instalación: no se necesita mano
de obra especializada
Generador de mano de obra: genera empleos
para la comunidad
Económicos: no se pierde material al hacer
arreglos en obras (se recoloca)
Durables: alcanzan altas resistencias
Estéticos: por sus diversos colores y formas
posibilitan trabajos artísticos
Seguros: al tener superficie áspera, incrementa
la tracción de los vehículos
