Ladrillos ecológicos, morteros y prefabricados
1. Productos: Ladrillos, Adoquines, Pegantes Cerámicos y Porcelanatos, Morteros,
Postes para cercados, Cajas para Inspección Eléctrica (Polo a tierra).
Línea de Andenes Prefabricados, basado en la Cartilla de Andenes IDU

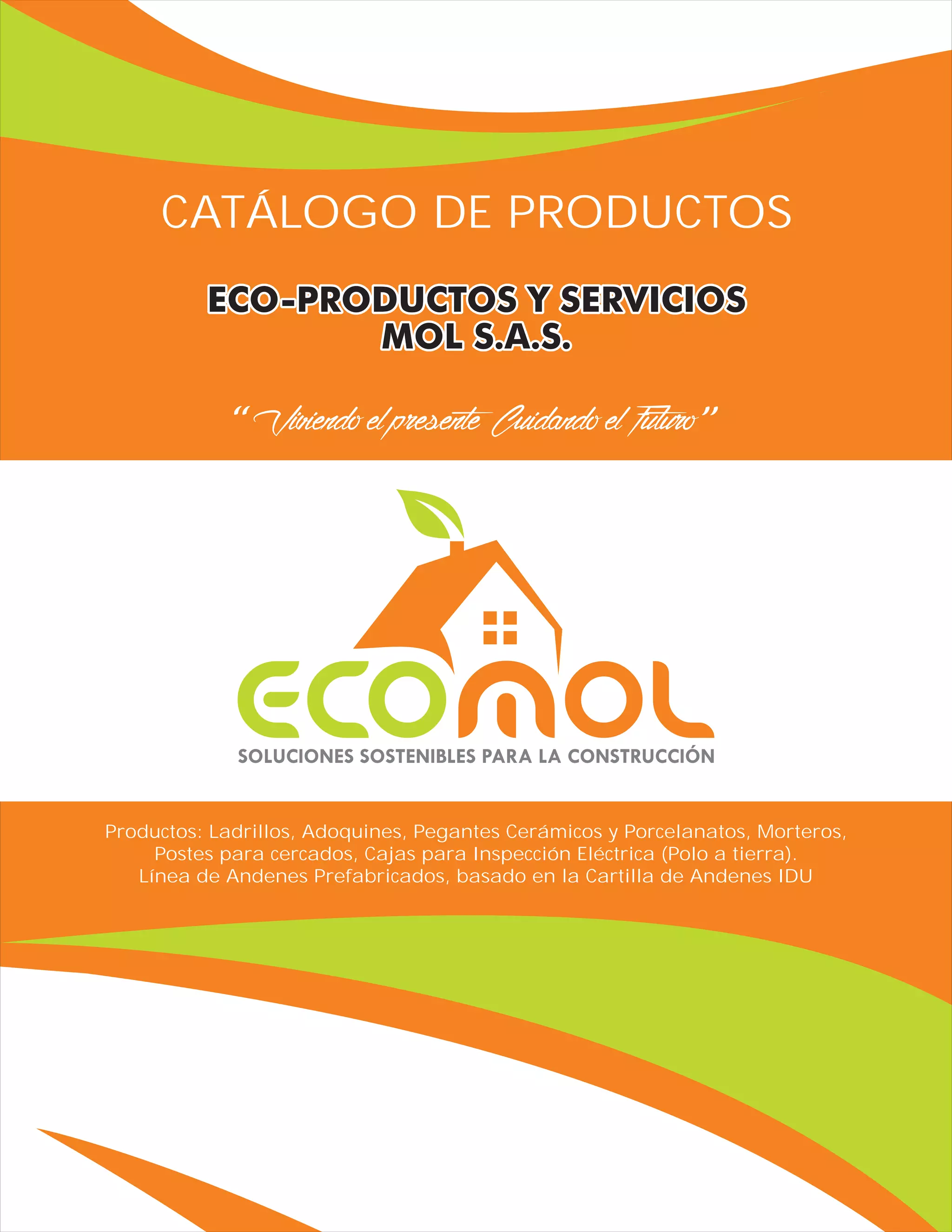

CATÁLOGO DE PRODUCTOS
2. PREFACIO
El uso de materiales no fértiles como la arcilla, residuos industriales,
escombros de construcción, desechos agrícolas y aditivos puzolanicos
para fabricar “ECO-PRODUCTOS” reduce la contaminación del
medio ambiente, a la inversa de lo que habitualmente ocurre cuando
el ser humano construye utilizando materias primas naturales y
utilizar minerales para la cocción del ladrillo.
Se puede decir que se trata de una tecnología “limpia y limpiadora”,
porque los procedimientos de producción son no contaminantes del
medio ambiente, y porque se utilizan residuos como materia prima.
Estos ECO-PRODUCTOS permitirán cimentar el concepto de
desarrollo sostenible a partir de un procedimiento para la
construcción de viviendas económicas, en su amplia acepción, esto es
racionalizadas, con optimización del diseño tipológico, funcional,
constructivo, estructural, ahorro de recursos energéticos y empleo de
mano de obra local intensivo.
Estos ECO-PRODUCTOS ayudará a disminuir costos a las empresas
estatales y privadas que adelanten proyectos de vivienda de interés
social y de otros niveles ya que su terminado permite obtener diseños
arquitectónicos novedosos, incluyendo los productos para vías y pisos
como son: Ladrillos, Adoquines, entre otros. En consecuencia los
usuarios tendrán ganancias económicas y todos estaremos ayudando
a disminuir los impactos ambientales.
3. LADRILLOS, ADOQUINES Y LOSETAS ECOLÓGICOS
Descripción: Se trata de un ladrillo normalizado, con componentes naturales,
obtenido mediante la extracción de materias primas y la aplicación de métodos
industriales que preservan la naturaleza y el medio ambiente y cumplen las normas
colombianas para la construcción.
Usos: Mampostería estructural y muros divisorios, también se puede utilizar copara
pavimentos flexibles tráfico peatonal y liviano.
Referencias:
LADRILLO
MODULAR
LADRILLO
MACISO
Especificaciones del ladrillo
Dimensiones en cm. l a h
25 12,5 7,5
Volumen/Ud. m3 0,00176
Peso Ud. Kg. 2,5
Área transversal m2 0,01875
Rendimiento Ud./m2 50
Características Físicas * Termo-acústico
* Sismo resistente
* Ecológico
Características Químicas * Corrosidad = Negativa
* Inflamabilidad = Negativa
* Toxicidad-TCLP = Cumple
* Metales = Cumple
* Reactividad = Negativa
Normatividad Código sismo resistente NSR-10
Especificaciones del ladrillo
Dimensiones en cm. l a h
20 10 6
Volumen/Ud. m3 0,0012
Peso Ud. Kg. 2,35
Área transversal m2 0,012
Rendimiento Ud./m2 55
Características Físicas * Termo-acústico
* Sismo-resistente
* Ecológico
Características Químicas * Corrosidad = Negativa
* Inflamabilidad = Negativa
* Toxicidad-TCLP = Cumple
* Metales = Cumple
* Reactividad = Negativa
Normatividad Código sismo resistente NSR-10
4. Especificaciones del Adoquín
Dimensiones en cm. l a h
20 10 6
Volumen/Ud. m3 0,0012
Peso Ud. Kg. 2,35
Área transversal m2 0,012
Rendimiento Ud./m2 50
Características Físicas * Termo-acústico
* Sismo-resistente
* Ecológico
Características Químicas * Corrosidad = Negativa
* Inflamabilidad = Negativa
* Toxicidad-TCLP = Cumple
* Metales = Cumple
* Reactividad = Negativa
Normatividad Código sismo resistente NSR-10
ADOQUINES PARA VÍAS PEATONALES Y VEHICULARES
Especificaciones del ladrillo
Dimensiones en cm. l A h
40 20 6
Volumen/Ud. m3 0,0048
Peso Ud. Kg. 9.6
Área superior m2 0,08
Rendimiento Ud./m2 12.5
Presentación Tactilidad (Toperol, canaleta), Lisa, Romboide
Características Físicas * Termo-acústico
* Sismo-resistente
* Ecológico
Características Químicas * Corrosidad = Negativa
* Inflamabilidad = Negativa
* Toxicidad-TCLP = Cumple
* Metales = Cumple
* Reactividad = Negativa
Normatividad Código sismo resistente NSR-10
LOSETA PISOS PEATONAL Y VEHICULAR LIVIANO
5. MEZCLAS LISTAS EN SECO
Son mezclas con diseños especializados para la construcción, mezclas listas de
agregados pétreos, arenas, cemento y aditivos en dosificaciones estandarizadas
para usos específicos. Las mezclas en seco ECO-MOL son mezclas funcionales
que en general solo requieren agregar agua.
PEGANTES CERÁMICOS ECOLÓGICOS Y PORCELANATOS PARA LA
CONSTRUCCIÓN
Descripción: Es una mezcla adhesiva flexible premezclado en seco de base
cementosa de color blanco y/o gris, con aditivos y látex ideal para la instalación de
interiores y exteriores de cerámicos y porcelanatos de pequeño y gran formato. Es
apto para ser utilizados en pisos, paredes y en áreas de tráfico pesado.
Bloques de Hormigón
Morteros de capa gruesa
Revocos o pañete de arena y cemento
Ladrillo
Paneles de cemento
Losas de hormigón
Usos y Aplicaciones: Para instalación de
revestimientos cerámicos y porcelanatos de media
o alta absorción, en pisos y paredes en zonas
interiores y exteriores, sobre superficies como:
6. PEGANTES CERAMICOS Y PORCELANATOS
DATOS TÉCNICOS
Propiedad de Aplicación Porcelanato MOL Especificación Norma
Relación de la Mezcla 100 partes de
Porcelanato MOL con
26 – 28 partes de agua
N.A.
Vida de la pasta (Hr) 3 – 4 3 – 4
Consistencia de la mezcla Cremosa N.A.
Densidad de la mezcla en Polvo 1.2 – 1.3 g/ml N.A.
Temperatura de aplicación 4°C a 32°C N.A.
Densidad de la mezcla húmeda 1.70 g/ml N.A.
Deslizamiento 0.30 m.m. < 2 m.m.
Flexibilidad 2.1 m.m. > 2 m.m.
Retención de Agua 84.6% N.A.
Tiempo Abierto a 15 min. 1 MPa ¾ 0.5 Mpa
Tiempo de Ajuste 20 min. N.A.
Tiempo para emboquillar Mínimo 24 Horas N.A.
Duración de la mezcla preparada 2 Horas N.A.
Resistencia a la Tracción 0.58 Mpa > 0.5 Mpa
Resistencia a la Compresión > 11 Mpa 13 Mpa.
Consumo Formato (cm.) Llana (cm) Diente
cuadrado
Consumo kg/m2 Aprox.
10x10 4x4 2.0 – 2.2
15x15 6x6 2.5 – 2.8
20x20 6x6 3.0 – 3.3
30x30 10x10 ó 6x10 4.5 - 5.0
45x50 y mayores 10x10 ó 6x10 6.0 - 6.5
7. Beneficios: Alta fluidez y facilidad para rellenar el moldaje que lo contiene.
Elevada resistencia.
INFORMACIÓN TÉCNICA NTC 3356 y NTC 3329
Aspecto: Granulado
Color: Gris
Densidad de la mezcla seca: Aproximadamente 1,850 ± 0,100 kg /L
Tamaño máximo: 0 -3 mm
Consistencia (mm): Pega 85,0 ± 5,0
Asentamiento (cm): 25 ± 2,5
Contenido de aire: 7% ± 1,0
Resistencia a la compresión: > 21,0 Mpa – 210kg/cm2 – 3000 PSI a
28D
Vencimiento de producto: 4 meses en área seca y ventilada
Rellenar y nivelar apoyo para placas base de columnas de acero.
Anclajes y pernos
Como relleno de asiento de bases en estructuras metálicas y asientos
de puente
Nivelación de apoyos en puentes y grúas
Pedestales de apoyo para equipos y maquina industrial.
Pisos industriales o sobre pisos de alta resistencia.
Resane de huecos y bancadas de maquinarias en concreto hasta 3 cm de
profundidad
Reparar cavidades o nidos en hormigón y hormigón armado.
Anclar pernos, postes, señalizaciones, etc.
MORTERO DE RELLENO ANCLAJE Y NIVELACIÓN GROUTING
Descripción: Mortero Seco ser colocado sin segregación, de
Autonivelante 210 está compuesto preparación instantánea solo es
por cemento portland, arena añadir agua. Recomendado para la
gradada y aditivos debidamente nivelación de pisos sin retracción, de
dosificados en peso que se alta resistencia usada principalmente
caracteriza por ser una mezcla fluida para rellenos y anclajes de precisión
y con la consistencia adecuada para para medios y grandes espesores.
Usos:
8. Descripción: MR-TOP 200 Es un Mortero Adhesivo-Impermeabilizante que
permite Reparaciones de (1 a 10) m.m. Cemento portland gris y blanco más
aditivos de calidad para impermeabilización y buena adherencia. Para su
aplicación solamente agregue agua.
Nota: Bajo pedido se fabrica de cualquier color garantizando su terminado e
impermeabilización.
MORTERO DE REPARACIONES (1-10) m.m.
Referencia: MR- TOP200
Usos:
Usado para impermeabilizaciones Como adhesivo para enchapes en
severas y reparaciones desde 1m.m. piscinas.
hasta 10 m.m.
Como material de resane de
Para impermeabilizar pisos imperfectos en: cornisas, balcones,
voladizos, postes, vigas, columnas,
Para reparar fisuras y grietas de etc.
prefabricados (Adoquines, bordillos,
sardineles, Postes de cerca, Postes Para la preparación preliminar de
para redes eléctricas y telefónicas, superficies de concreto o
losetas, bloques, vigueta-losa, entre mampostería que requieran un
otros) acabado posterior.
Como revestimiento impermeable Como adhesivo de elementos de
de bajo espesor sobre concreto o concreto celular, paneles
mortero en piscinas, estanques, prefabricados, péneles de
canales etc. aislamiento, enchapes, etc.
1. 5.
6.
2.
3.
7.
4. 8.
9. INFORMACIÓN TÉCNICA
x Color: Densidad de la mezcla: de
2200 Kg/m3 Aprox.
Gris y por orden de producción pigmentados
cualquier color.
x Temperatura mínima: 5® C
x F´c (pañete) Min. 70 kgf/cm2 = 7.0 Mpa = 1000 psi
Máx. 105 kgf/cm2 = 10,5 Mpa = 1500 psi
x F´c (Pegas) Min. 126 kgf/cm2 = 12,6 Mpa = 1800 psi. .
Máx. 175 kgf/cm2 = 14.0 Mpa = 2500 psi.
MORTERO Pega y Pañete (mampostería)
Referencia: MP&P-100G
Descripcion: M PyP-100 Mortero pre dosificado e impermeabilizado para
pañetes y pegas de prefabricados y mampostería. Mortero premezclado
formulado con cemento Portland, y aditivos químicos de alta calidad que está
listo para su aplicación. Solamente agregue agua.
Usos:
Usado para pañetar paredes hasta 4 cm. De espesor. MP&P- 100Pñ.
Para pegar ladrillos, bloques de mampostería (estructural y no estructural).
MP&P - 100Pb.
Para pega de prefabricados: bordillos, tope llantas, separadores viales,
losetas, pozos de inspección, cunetas, unión de tubos de concreto entre otros.
MP&P 100Pp.
Para el empotramiento de postes redes eléctricas y postes de cerca. MP&P-
100Pp.
Nota: Bajo pedido se fabrica de cualquier color garantizando su terminado e
impermeabilización.
1.
2.
3.
4.
10. PREFABRICADOS
Distintas piezas que componen el sistema de prefabricados en
concreto, de producción industrial. Para cada pieza en particular se
definen sus especificaciones técnicas, sus características físicas y
mecánicas y su geometría precisa así como una imagen
tridimensional de la misma además, se incluye la definición de las
NTC en las cuales cada pieza en particular tiene su marco de
referencia. El cumplimiento por parte de Eco-Productos y Servicios
MOL, y su control por parte de los ejecutores, son requisito
indispensable para garantizar la calidad y durabilidad de las obras
de andenes en la ciudad.
Adicionalmente a las especificaciones contenidas en cada ficha
particular, se determinan algunas definiciones generales
extensibles a todas las piezas para superficies de piso (tabletas,
adoquines y losetas).
11. CAJA DE INSPECCION PARA PUESTA A TIERRA
Descripción: La caja de inspección es construida en concreto de (30x30x20) cm, con
tapa removible utilizada para la puesta a tierra en las construcciones.
Usos: Para verificar que las características del electrodo de puesta a tierra y su unión
con la red equipotencial cumplan con el Reglamento RETIE, se deben dejar puntos de
conexión y medición accesibles e inspecciónales al momento de la medición.
INFORMACIÓN TÉCNICA
RETIE RESOLUCION 18 1294
Dimensiones: Altura estándar
He = 20 cm +- 1 cm.
Ancho arista del cuadrado Ae = 30 CM
+- 1 cm.
Diámetro perforación lateral = 12 m.m.
Diámetro Tapa = 5/8"
Concreto Simple:
Concreto F´c > 2500 psi.
Densidad del concreto: 2100 Kg/m3
Peso Producto Terminado:
Tapa: 4 Kg Aprox.
Caja: 10 Kg Aprox.
Peso Total = 14 Kg. Aprox.
Volumen Producto Terminado:
Tapa: 1.875 X 10-3
m3
Aprox.
Caja: 7.2 X 10-3
m3
Aprox.
Volumen Total = 9.075 X10-3 M
3. Aprox.
14. Sardinel Especial Rampa Tipo A Referencia A85
DESCRIPCIÓN
Pieza aligerada prefabricada en concreto de 4 MPa de módulo de rotura de 28 días, con acabado liso.
Se instala sobre una capa de mortero de nivelación, con juntas de 1 centímetro de espesor en mortero
1:4, asumiendo la diferencia de altura entre el Sardinel Prefabricado A10 y el Sardinel Bajo Rampa A85
en la Rampa Tipo A (ver ficha B10 Cartilla de Andenes original). Hay pieza derecha (en el dibujo) y pieza
izquierda.
DIMENSIONES NOMINALES
600mm x 200mm x 500mm
DIMENSIONES ESTANDAR
590mm x 200mm x 500mm
JUNTA ESTANDAR
10mm
DESARROLLADO POR
Taller del Espacio Público - DAPD
CARACTERISTICAS FISICAS Y MECANICAS
NORMA NTC: 4109 (resistencia a la compresión)
PESO APROXIMADO 103,68 Kg
MEDIDAS EN: milímetros
Adoquín en concreto 200 x 100 Referencia A25
DESCRIPCIÓN
Pieza aligerada prefabricada en concreto de 5 MPa de módulo de rotura de 28 días. Se instala sobre
una capa de arena semilavada, con sello de arena entre las juntas. Puede ser bicapa, con es pesor
mínimo de 8mm para la capa superficial.
DIMENSIONES NOMINALES
200mm x 100mm x 60mm
DIMENSIONES ESTANDAR
198mm x 98mm x 60mm
JUNTA ESTANDAR
2mm
DESARROLLADO POR
Taller del Espacio Público – DAPD
CARACTERISTICAS FISICAS Y MECANICAS
NORMA NTC: 2017
ENSAYOS SEGÚN LA NTC: 2849
Absorción de agua: máximo 6%
Resistencia al desgaste: máximo 29mm
PESO APROXIMADO 2,64 Kg
MEDIDAS EN: milímetros
TIPO DE TRAFICO: Peatonal y vehicular hasta
50.000 ejes C2 de 8,2t en el periodo de diseño del
pavimento (20 años).
15. Loseta en concreto 200 x 200 Referencia A25 (Planot)
DESCRIPCIÓN
Pieza prefabricada en concreto de 5 MPa de módulo de rotura de 28 días. Se instala sobre una losa de concreto
de 150 kg/cm2, con sello en lechada de cemento entre las las juntas. Puede ser bicapa, con espesor mínimo de
8mm para la capa superficial.
DIMENSIONES NOMINALES
200mm x 200mm x 40mm
DIMENSIONES ESTANDAR
198mm x 198mm x 40mm
JUNTA ESTANDAR
2mm
DESARROLLADO POR
Taller del Espacio Público – DAPD
CARACTERISTICAS FISICAS Y MECANICAS
NORMA NTC:1085
ENSAYOS SEGÚN LA NTC: 2849
Absorción de agua: máximo 7%
Resistencia al desgaste: máximo 29mm
Resistencia al impacto: 350mm
PESO APROXIMADO 3,84 Kg
MEDIDAS EN: milímetros
TIPO DE TRAFICO: Peatonal y vehicular hasta 50.000 ejes C2 de
8,2t en el periodo de diseño del pavimento (20 años).
Loseta Prefabricada 400 x 400 Referencia A50
DESCRIPCIÓN
Pieza aligerada prefabricada en concreto de 5 MPa de módulo de rotura de 28 días. Se instala sobre una capa de
arena o mortero, con sello de arena entre las juntas. Puede ser bicapa, con espesor mínimo de 8mm para la
capa superficial.
DIMENSIONES NOMINALES
400mm x 400mm x 60mm
DIMENSIONES ESTANDAR
398mm x 398mm x 60mm
JUNTA ESTANDAR
2mm
DESARROLLADO POR
Taller del Espacio Público – DAPD
CARACTERISTICAS FISICAS Y MECANICAS
NORMA NTC: en desarrollo
ENSAYOS SEGÚN LA NTC: 2849
Absorción de agua: máximo 6% Resistencia al desgaste:
máximo 29mm
PESO APROXIMADO 23,04 Kg
MEDIDAS EN: milímetros
TIPO DE TRAFICO: Peatonal y vehicular hasta 50.000 ejes C2
de 8,2t en el periodo de diseño del pavimento (20 años).
17. PERSONAL ADMINISTRATIVO Y TÉCNICO
WILMAR ARTURO TINJACÁ PEDRAZA
Ingeniero Civil (Escuela Colombiana de Ingeniería)
Especialista en Gerencia de Proyectos (EAN)
Teléfono de Contacto: 312 517 9669
OSCAR CELY NUÑEZ
Administrador de Empresas (uptc)
Especialista en Formulación y Evaluación de Proyectos y Sistemas
de Gestión de Calidad
Telefono De Contacto: 315 3233050
HERNANDO ALBERTO NUÑEZ SENEJOA
Técnico Eléctrico Domiciliario
Teléfono de Contacto: 312 323 1704
LISANDRO CELY NUÑEZ
Asesor Comercial
Telefono de Contacto: 310 797 6860
