Acropolis de atenas
1. CURSO: HISTORIA DE LA ARQUITECTURA I
DOCENTE: ARQ. FEDERICO Napoli
CICLO: 2020-i
TITULO: “LA ACRÓPOLIS DE ATENAS”
GRUPO 1
INTEGRANTES:
• AMAYA MORANTE, Adriana
• ARELLANO NUÑEZ, Richard
• LÁZARO REGALADO, Ashly
• SALAS GUZMAN, Isabela
• SOSA ARCE, Johanna
2. Permitía la visión de
sus edificios de
resplandeciente
mármol blanco desde
la polis, y también
desde el puerto de El
Pireo y la bahía de
Todo este complejo poseen iguales proporciones, combinación
elegante de ordenes arquitectónicos y refinamientos ópticos.
Una obra incompleta, por muchos motivos, entre ellos la topografía,
el elevado coste y los monumentos anteriores existentes en ese emplazamiento.
Está situada sobre una cima,
que se alza 156 msnm. La
entrada a la Acrópolis se
realiza por una gran puerta
llamada Los Propileos.
Es el yacimiento arqueológico más
importante de Grecia y se encuentra
en un monte en el centro de la
actual Atenas.
La acrópolis se lleva a cabo como una consecuencia de la
presión ejercida por los reinos orientales.
Ya que esta se crea como un respuesta en una mejora de
defensa pasiva, para proteger una ciudad.
3. Se cree que la Acrópolis de
Atenas ha sido habitada desde el
séptimo milenio antes de Cristo.
Inicialmente era una zona habitada,
pero para el siglo VI a.C. ya
adquirió importancia religiosa.
Los atenienses se basaron
en los fundamentos de la
matemática y la lógica
para crear el gran
complejo.
Distribuyeron los espacios a partir de un punto centrado por el
recorrido del sol (de este a oeste), que se encontraba atravesando los
propileos. A partir de este punto se trazaban líneas radialmente
colocadas en 360° obedeciendo el sistema de 12 unid que empleaban los
griegos para representar la divinidad universal.
E
O
Los monumentos de la Acrópolis no fueron sólo edificios religiosos sino que conformaron un
discurso político que se expresó a través de códigos visuales, comprendidos por los
contemporáneos y por las sucesivas generaciones, tal como profetizara el propio Pericles.
En honor a la diosa patrona
de la ciudad se realización
las PANATENEAS, en esta
se hacían competiciones
atléticas y una solemne
procesión en la que
participa toda la ciudad.
Una de sus funciones
era sumamente defensiva, y
la otra era albergar a los
principales lugares de culto.
En sus inicios contenían la casa
del gobernador, los edificios
religiosos y económicos.
Esta procesión terminaba en una
celebración de sacrificios en la
cima de la Acrópolis.
Fue quien la reconstruyó bajo la forma
que ha mantenido hasta hoy. Lo convirtió
en una ciudad de templos y, como todo lo
demás creado en ese período, lo convirtió
en el logro final en términos de
arquitectura y escultura
griega clásica.
P
E
R
I
C
L
E
S

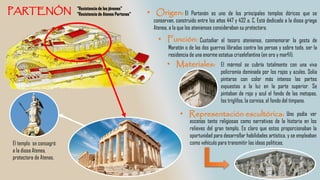

4. Custodiar el tesoro ateniense, conmemorar la gesta de
Maratón o de las dos guerras libradas contra los persas y sobre todo, ser la
residencia de una enorme estatua criselefantina (en oro y marfil).
“Resistencia de las jóvenes”
“Resistencia de Atenea Partenos”
El templo se consagró
a la diosa Atenea,
protectora de Atenas.
El Partenón es uno de los principales templos dóricos que se
conservan, construido entre los años 447 y 432 a. C. Está dedicado a la diosa griega
Atenea, a la que los atenienses consideraban su protectora.
Uno podía ver
escenas tanto religiosas como narrativas de la historia en los
relieves del gran templo. Es claro que estos proporcionaban la
oportunidad para desarrollar habilidades artística, y se empleaban
como vehículo para transmitir las ideas políticas.
El mármol se cubría totalmente con una viva
policromía dominada por los rojos y azules. Solía
pintarse con color más intenso las partes
expuestas a la luz en la parte superior. Se
pintaban de rojo y azul el fondo de las metopas,
los tríglifos, la cornisa, el fondo del tímpano.

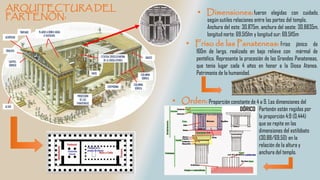

5. ÁBACOESTATUA CRISELEFANTINA
DE LA DIOSA ATENEA
CREPIDOMA
NAOS
PROCESIÓN
DE LAS
PANATENEAS
ALTAR
CAPITEL
DÓRICO
COLUMNA
DÓRICA
TÍMPANO TEJADO A DOBLE AGUA
O VERTIENTE
TRIGLIFO
ACRÓTERA
COLUMNA
DÓRICA
fueron elegidas con cuidado,
según sutiles relaciones entre las partes del templo.
Anchura del este: 30.875m, anchura del oeste: 30.8835m,
longitud norte: 69.5151m y longitud sur: 69.5115m
Friso jónico de
160m de largo, realizado en bajo relieve con mármol de
pentélico. Representa la procesión de las Grandes Panateneas,
que tenia lugar cada 4 años en honor a la Diosa Atenea.
Patrimonio de la humanidad.
Proporción constante de 4 a 9. Las dimensiones del
Partenón están regidas por
la proporción 4:9 (0,444)
que se repite en las
dimensiones del estilóbato
(30,88/69,50) en la
relación de la altura y
anchura del templo.
DÓRICO
6. El Santuario de Artemisa Brauronia, el Brauronion, ubicado justo al
sur de la Propylaia dentro del recinto sagrado de la Acrópolis,
era un santuario dedicado a la Artemisa brauronia, protectora de
las mujeres a punto de dar a luz y que acababan de dar a
luz. Probablemente funcionó como un complemento del gran
santuario de la diosa en Brauron, Attica. Fue fundada a
mediados del siglo VI a. C., posiblemente por Peisistratos,
originario de la región de Brauron.
El santuario de la Acrópolis era de una forma trapezoidal inusual y no contenía formal templo.
En su lugar, un pórtico o stoa sirvieron esa función. La stoa medido alrededor de 38 por 6,8 m; se puso
de pie delante de la pared Acrópolis sur, mirando al norte. En sus esquinas, había dos risalit alas laterales
como, cada uno de aproximadamente 9,3 m de largo, la occidental mirando hacia el este, y viceversa. Norte
del ala este se puso un corto más orientada hacia el oeste stoa .
La parte principal del santuario consistía en una stoa dórica en forma de pi, de 38 metros
de largo y siete metros de ancho. La stoa miraba hacia el norte y tenía diez columnas a lo
largo de la fachada, mientras que su pared posterior corría paralela a la pared de
fortificación sur. En cada extremo de la stoa había un ala rectangular
cerrada de 10x7 metros, en la que se guardaban los tesoros del
santuario. Al norte del santuario había un muro cerrado
con una puerta en la esquina noreste.
Artemisa estaba asociada con varias cosas: la caza,
la luna, el desierto, la castidad. Sin embargo, en Braurón,
Artemisa era adorada principalmente por mujeres en relación
con la fertilidad y el parto.
7. Es un majestuoso acceso de doble pórtico a la Acrópolis, fue
construida entre los años 437 – 432 a.C, por orden de Pericles
y proyecto de Mnesicles.
Fue compleja su construcción ya
que al encontrarse en una meseta
y rodeado del muro sagrado tuvo
que adaptarse a un terreno
desigual y de valor, emplearon el
mármol pentélico como material ya
que era el mas utilizado en Atenas.
Comprende 6 pilares de orden dórico en el exterior y 3 pilares de
orden jónico para el interior. Simultáneamente se observan dichos
lenguajes intercalados.
Pórticos
Pilares
El espacio central era mas ancho que los laterales con el fin de amoldarse a la
procesión de las panateneas que desfilaban debajo.
Orden
Dórico
Orden
DóricoOrden
Jónico
PERSPECTIVA
DE LOS
PROPILEOS
dos alas, la norte y la sur, que darían
cobijo a la pinacoteca y a la biblioteca, al
lateral de esta se encontraría el templo de
atenea.
Sin embargo parece ser que el proyecto
nunca llegó a realizarse completamente
quizás debido al estallido de la Guerra del
Peloponeso.
Biblioteca
Pinacoteca
Templo de
atenea
Nike
De manera
paralela a los 5
accesos de la
construcción se
planeó levantar
El acceso a los Propileos se da por la
escalinata (rampa) de 20 metros de
ancho y 80 metros de largo que
penetraba la parte central del edificio,
Escalinata
PLANTA
Tiene una forma de T
asimétrica el cual fue
difícil de conseguir por
los desniveles del área.
1.- Corredor de
entrada
2.- Pórtico I
3.- Pórtico Jónico del
corredor
4.- Muro de 5 Puertas
3.- Pórtico Jónico del
corredor
4.- Muro de 5 Puertas
5.- Portico II
6.- Alas del propileos
7.- Piacoteca
8.- Templo de Atenas
nike
LEYENDA
1
2
3
4
5
6 6
7.-
8.-

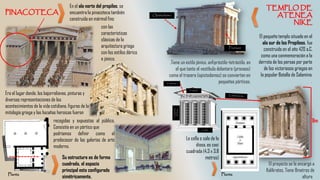

8. En el ala norte del propileo, se
encuentra la pinacoteca también
construida en mármol fino
Era el lugar donde, los bajorrelieves, pinturas y
diversas representaciones de los
acontecimientos de la vida cotidiana, figuras de la
mitología griega y las hazañas heroicas fueron
.Tiene un estilo jónico, anfipróstilo-tetrástilo, en
el que tanto el vestíbulo delantero (pronaos)
como el trasero (opistodomos) se convierten en
pequeños pórticos.
El pequeño templo situado en el
ala sur de los Propileos, fue
construido en el año 420 a.C.
como una conmemoración a la
derrota de los persas por parte
de los victoriosos griegos en
la popular Batalla de Salamina.
.
con las
características
clásicas de la
arquitectura griega
con los estilos dórico
e jónico.
recogidas y expuestas al público.
Consistía en un pórtico que
podríamos definir como el
predecesor de las galerías de arte
moderno.
Su estructura es de forma
cuadrada, el espacio
principal esta configurado
simétricamente.
Planta
El proyecto se le encargó a
Kalíkrates, Tiene 8metros de
altura
Pronaos
Opistodomo
8m
La cella o sala de la
diosa, es casi
cuadrada (4.3 x 3.8
metros)
Planta
Frontoon
Cubierta
Crepis
Columnas
JOnicas

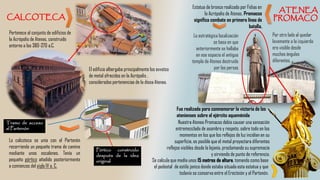

9. Pertenece al conjunto de edificios de
la Acrópolis de Atenas, construido
entorno a los 380-370 a.C.
El edificio albergaba principalmente los exvotos
de metal ofrecidos en la Acrópolis ,
considerados pertenencias de la diosa Atenea.
Estatua de bronce realizada por Fidias en
la Acrópolis de Atenas. Promacos
significa combate en primera línea de
batalla.
Se calcula que medía unos 15 metros de altura, tomando como base
el pedestal de estilo jonico donde estaba situada esta estatua y que
todavía se conserva entre el Erecteión y el Partenón.
La estratégica localización
se basa en que
anteriormente se hallaba
en ese espacio el antiguo
templo de Atenea destruido
por los persas
Por otro lado al quedar
levemente a la izquierda
era visible desde
muchos ángulos
diferentes.
Fue realizada para conmemorar la victoria de los
atenienses sobre el ejército aqueménida
Nuestra Atenea Promacos debía causar una sensación
entremezclada de asombro y respeto, sobre todo en los
momentos en los que los reflejos de luz incidían en su
superficie, es posible que el metal proyectara diferentes
reflejos visibles desde la lejanía, proclamando su supremacía
y sirviendo de punto de referencia.
La calcoteca se unía con el Partenón
recorriendo un pequeño tramo de camino
mediante unos escalones. Tenía un
pequeño pórtico añadido posteriormente
a comienzos del siglo IV a. C.
Pórtico construido
después de la idea
original
Tramo de acceso
al Partenón

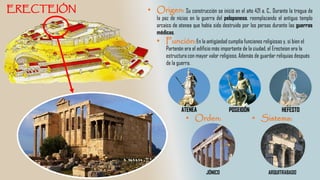

10. Su construcción se inició en el año 421 a. C., Durante la tregua de
la paz de nicias en la guerra del peloponeso, reemplazando el antiguo templo
arcaico de atenea que había sido destruido por los persas durante las guerras
médicas.
ATENEA POSEIDÓN HEFESTO
En la antigüedad cumplía funciones religiosas y, si bien el
Partenón era el edificio más importante de la ciudad, el Erecteion era la
estructura con mayor valor religioso. Además de guardar reliquias después
de la guerra.
ARQUITRABADOJÓNICO

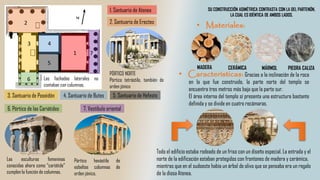

11. MÁRMOL PIEDRA CALIZAMADERA CERÁMICA
6. Pórtico de las Cariátides
Las esculturas femeninas
conocidas ahora como “cariátide”
cumplen la función de columnas.
2. Santuario de Erecteo
PÓRTICO NORTE
Pórtico tetrástilo, también de
orden jónico
3. Santuario de Poseidón 4. Santuario de Butes 5. Santuario de Hefesto
1. Santuario de Atenea
7. Vestíbulo oriental
Pórtico hexástilo de
esbeltas columnas de
orden jónico.
1
5
4
6
3
2
7
Las fachadas laterales no
contaban con columnas.
SU CONSTRUCCIÓN ASIMÉTRICA CONTRASTA CON LA DEL PARTENÓN,
LA CUAL ES IDÉNTICA DE AMBOS LADOS.
Todo el edificio estaba rodeado de un friso con un diseño especial. La entrada y el
norte de la edificación estaban protegidos con frontones de madera y cerámica,
mientras que en el sudoeste había un árbol de olivo que se pensaba era un regalo
de la diosa Atenea.
Gracias a la inclinación de la roca
en la que fue construido, la parte norte del templo se
encuentra tres metros más baja que la parte sur.
El área interna del templo sí presenta una estructura bastante
definida y se divide en cuatro recámaras.

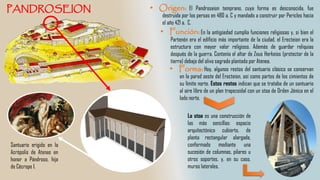

12. El Pandroseion temprano, cuya forma es desconocida, fue
destruida por los persas en 480 a. C y mandado a construir por Pericles hacia
el año 421 a. C.
La stoa es una construcción de
las más sencillas: espacio
arquitectónico cubierto, de
planta rectangular alargada,
conformado mediante una
sucesión de columnas, pilares u
otros soportes, y, en su caso,
muros laterales.
Santuario erigido en la
Acrópolis de Atenas en
honor a Pándroso, hija
de Cécrope I.
En la antigüedad cumplía funciones religiosas y, si bien el
Partenón era el edificio más importante de la ciudad, el Erecteion era la
estructura con mayor valor religioso. Además de guardar reliquias
después de la guerra. Contenía el altar de Zeus Herkeios (protector de la
tierra) debajo del olivo sagrado plantado por Atenea.
Hoy, algunos restos del santuario clásico se conservan
en la pared oeste del Erecteion, así como partes de los cimientos de
su límite norte. Estos restos indican que se trataba de un santuario
al aire libre de un plan trapezoidal con un stoa de Orden Jónica en el
lado norte.
13. Transmite el poder y la gloria de
los nuevos monarcas helenísticos.
LEYENDA
• Epistodomos
• Naos o cella
• Pronaos
• Base de estatua
Planta
El edificio estaba sustentado por 104
columnas de orden dórico y corintio
y tenía unas dimensiones de 180 metros
Durante el período
helenístico y romano,
fue el templo más
grandes del mundo.
Se utilizo piedra caliza,
convenientemente para una apariencia
marmórea
ESTILO CORINTIO
Para la elaboración de las
metopas tomaron de idea
las doce tareas de
Heracles
El armazón interior de la
estatua debió ser de madera y
la superficie cubierta con oro
y marfil.
Estatua de zeus
• Solo se conserva la base del
altar.
• En él se realizaban cultos en
honor de los dioses,
ofreciéndose sacrificios de
animales.
• Un cimiento rectangular de un
antiguo altar en honor de Atenea
y Erecteo, rey de Atenas.
• Ubicado al este del Antiguo
templo de Atenea.
RECONSTRUCCIÓN
Durante más de tres décadas, la Acrópolis
permaneció en ruinas hasta que Pericles,
aprovechando la buena situación militar y
económica de Atenas, propuso a los
atenienses su reconstrucción. La pieza clave
del ambicioso proyecto era un nuevo templo
a Atenea, la diosa tutelar de la ciudad
de longitud por
40 de anchura.

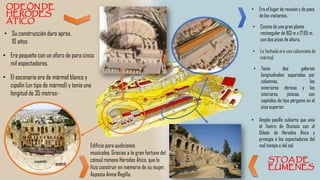

14. • Era el lugar de reunión y de paso
de los visitantes.
• Consta de una gran planta
rectangular de 163 m x 17,65 m,
con dos pisos de altura.
• Amplio pasillo cubierto que unía
el Teatro de Dionisio con el
Odeón de Herodes Ático y
protegía a los espectadores del
mal tiempo o del sol.
• Tenía dos galerías
longitudinales separadas por
columnas, las
exteriores dóricas y las
interiores jónicas, con
capiteles de tipo pérgamo en el
piso superior.
• La fachada era una columnata de
mármol.
• Su construcción duro aprox.
10 años
• Era pequeño con un aforo de para cinco
mil espectadores.
• El escenario era de mármol blanco y
cipolin (un tipo de mármol) y tenía una
longitud de 35 metros-
Edificio para audiciones
musicales. Gracias a la gran fortuna del
cónsul romano Herodes Ático, que lo
hizo construir en memoria de su mujer,
Aspasia Annia Regilla.
15. • Recinto sagrado dedicado al dios Dionisio. Situado en la ladera
sur de la Acrópolis de Atenas.
• Inicialmente se
rezaba en su honor
alrededor
del altar del templo
y los espectadores
se sentaban a los
lados.
• Llegó a ser el centro terapéutico
más grande de la antigüedad y se
desarrolló una verdadera escuela
de medicina sala.
Con el paso del tiempo se fue
convirtiendo en teatro
• Se organizaban en primavera
grandes fiestas en honor al
dios denominadas “Grandes
Dionisíacas”
• Éstos pasaban primero por ritos solemnes
de purificación y después iban por un
edificio especial llamado enkoimeterion (o
pórtico de incubación) donde se le
aparecía el dios durante el sueño y le
indicaba el tratamiento a seguir.
• Comprendía salas de
ejercicios físicos y estancias
especiales para los enfermos. • El inicio de la edificación data de la segunda mitad del siglo VI a. C.
• El témenos de Dioniso está bordeado al norte por los restos de
una stoa, probablemente jónico.
• Sólo se conserva la esquina noroeste de los cimientos
16. • Se utilizaba para representaciones musicales.
• Constaba de planta rectangular con doble hilera de
columnas de piedra o mármol para la sustentación del
techo (hecho de antenas y mástiles) y un propileo.
• Este techo o cubierta y sus menores dimensiones
arquitectónicas constituyen las diferencias
fundamentales del odeón frente al teatro.
• El odeón se puede considerar como una transposición de la estructura
teatral en una menor escala. De hecho, en él se encuentran los tres
elementos fundamentales del teatro: el koilon, la orchestra y la skene.
• La cubierta, en su caso, provocaba una reverberación
que favorecía la acústica coral, un efecto que en
cambio no se pretendía conseguir en los teatros.
• La espectacular estructura estuvo en su época cubierta con un
techo de madera de cedro terminando en cono, a modo de
tienda de campaña, que además de diferenciarlo de otros
teatros en Atenas, muestra lo costosa que fue su construcción.
17. • Erecteion (Templo): Historia, Características y Materiales - Marco Ibarra (2018)
https://www.lifeder.com/erecteion/#Materiales
• Partenón, el gran templo de atenea - Francisco Javier Murcia (2019)
https://historia.nationalgeographic.com.es/a/partenon-gran-templo-atenea_6357/7
• Arte griego La arquitectura: periodos clásico y helenístico - 2001
https://docplayer.es/68927670-Arte-griego-la-arquitectura-periodos-clasico-y-helenistico.html
• Acrópolis de atenas (universidad tecnologico de Monterrey – Daniel Magno)
https://www.academia.edu/37678691/ACR%C3%93POLIS_DE_ATENAS_3R_TRABAJO_FINAL
• Estatua Atenea Promacos (Mireia Gallego - Julio 2015)
https://atenea-nike.webnode.es/historia-de-grecia/restos-arqueologicos/atenas/estatua-atenea-promacos/
• " La monumentalidad de la acrópolis de Atenas, analizando su emplazamiento y organización espacial "
Universidad Peruana de Ciencias Aplicadas UPC
https://www.academia.edu/37739289/_La_monumentalidad_de_la_acr%C3%B3polis_de_Atenas_analizando
_su_emplazamiento_y_organizaci%C3%B3n_espacial_Curso_Profesor_a_Integrantes
• La Fabula: ¿Herramienta Educativa o critica social? - Revista digital de Artes y Humanidades (2016)
https://www.artyhum.com/descargas/PDF/ArtyHum%20n%C2%BA%2024.pdf
• Edificios de Espectáculo: El odeón (Alberto García – 2015)
https://ellegadodehipodamos.wordpress.com/2015/11/04/edificios-de-espectaculo-el-odeon/
• Odeón de Herodes Ático (A. Cerra - 2014)
https://arte.laguia2000.com/arquitectura/odeon-de-herodes-atico
• Espacios y Monumentos de la Atenas clásica (Elena Gallardo- 2013)
https://es.slideshare.net/ElenaGallardo/espacios-y-monumentos-de-la-atenas-clsica-16194031
