El documento proporciona información sobre el Templo de Karnak en Egipto. El templo se construyó entre 2200 a.C. y 360 a.C. y fue contribuido por 30 faraones. Es el templo más grande del mundo dedicado a un solo dios, Amón. Incluye varios recintos, capillas y zonas, así como diez pilonos, un lago sagrado y numerosos edificios.

1. TEMPLO DE KARNAK
INTEGRANTES:
- Neil salcedo Tuny
- Mercedes Cayo Canahuire
- María Mendoza Ramirez
- Johann Mayer Rodriguez Calcina

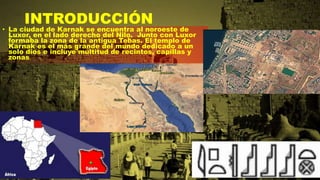

2. INTRODUCCIÓN
• La ciudad de Karnak se encuentra al noroeste de
Luxor, en el lado derecho del Nilo. Junto con Luxor
formaba la zona de la antigua Tebas. El templo de
Karnak es el más grande del mundo dedicado a un
solo dios e incluye multitud de recintos, capillas y
zonas.

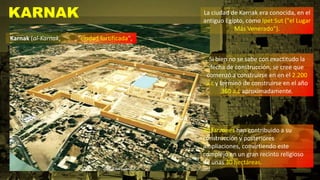

3. KARNAK La ciudad de Karnak era conocida, en el
antiguo Egipto, como Ipet Sut ("el Lugar
Más Venerado").
Si bien no se sabe con exactitudo la
fecha de construcción, se cree que
comenzó a construirse en en el 2.200
a.c y terminó de construirse en el año
360 a.c aproximadamente.
Karnak (al-Karnak, , "ciudad fortificada",
30 faraones han contribuido a su
construcción y posteriores
ampliaciones, convirtiendo este
complejo en un gran recinto religioso
de unas 30 hectáreas.

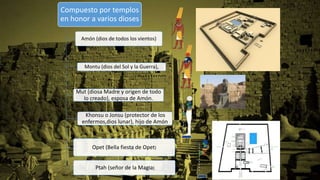

4. Compuesto por templos
en honor a varios dioses
Amón (dios de todos los vientos)
Montu (dios del Sol y la Guerra),
Mut (diosa Madre y origen de todo
lo creado), esposa de Amón.
Khonsu o Jonsu (protector de los
enfermos,dios lunar), hijo de Amón
Opet (Bella fiesta de Opet)
Ptah (señor de la Magia)

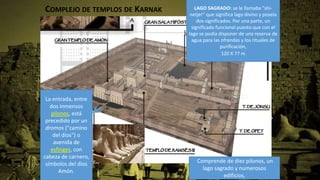

5. COMPLEJO DE TEMPLOS DE KARNAK
Comprende de diez pilonos, un
lago sagrado y numerosos
edificios.
La entrada, entre
dos inmensos
pilonos, está
precedido por un
dromos ("camino
del dios") o
avenida de
esfinges, con
cabeza de carnero,
símbolos del dios
Amón.
LAGO SAGRADO: se le llamaba "shi-
netjer" que significa lago divino y poseía
dos significados. Por una parte, un
significado funcional puesto que con el
lago se podía disponer de una reserva de
agua para las ofrendas y los rituales de
purificación,
120 X 77 m

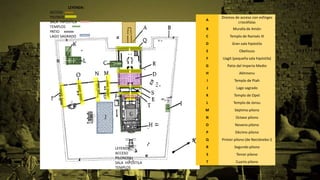

6. A
Dromos de acceso con esfinges
criocéfalas
B Muralla de Amón
C Templo de Ramsés III
D Gran sala hipóstila
E Obeliscos
F Uagit (pequeña sala hipóstila)
G Patio del Imperio Medio
H Akhmenu
I Templo de Ptah
J Lago sagrado
K Templo de Opet
L Templo de Jonsu
M Séptimo pilono
N Octavo pilono
O Noveno pilono
P Décimo pilono
Q Primer pilono (de Nectánebo I)
R Segundo pilono
S Tercer pilono
T Cuarto pilono
LEYENDA:
ACCESO
PILONOS
SALA HIPÓSTILA
TEMPLOS
PATIO
LAGO SAGRADO
LEYENDA:
ACCESO
PILONOS
SALA HIPÓSTILA
TEMPLOS
PATIO
LAGO SAGRADO

9. TIPOLOGIAS
ANALISIS FUNCIONAL

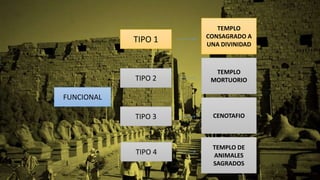

10. FUNCIONAL
TIPO 1
TIPO 3
TIPO 2
TIPO 4
TEMPLO
CONSAGRADO A
UNA DIVINIDAD
TEMPLO
MORTUORIO
CENOTAFIO
TEMPLO DE
ANIMALES
SAGRADOS

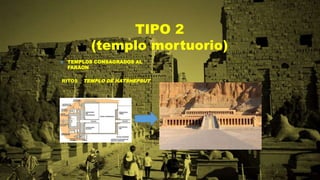

11. TIPO 2
(templo mortuorio)
 TEMPLOS CONSAGRADOS AL
FARAON
RITOS _ TEMPLO DE HATSHEPSUT

12. TIPO 3
(cenotafios)
 TEMPLOS MORTUORIO
SECUNDARIO
Templo CENOTAFIO DE RAMSES II
CONSTRUIDOS POR EL FARAON
HALLADOS EN ABYDOS

13. TIPO 4
 TEMPLOS CONSAGRADOS HACIA
ANIMALES SAGRADOS
EL TEMPLO DE EDFU,
DEDICADO AL DIOS HALCON HORUS

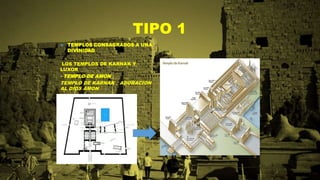

14. TIPO 1
 TEMPLOS CONSAGRADOS A UNA
DIVINIDAD
LOS TEMPLOS DE KARNAK Y
LUXOR
- TEMPLO DE AMON
TEMPLO DE KARNAK _ ADORACION
AL DIOS AMON

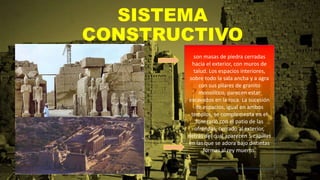

15. SISTEMA
CONSTRUCTIVO
son masas de piedra cerradas
hacia el exterior, con muros de
talud. Los espacios interiores,
sobre todo la sala ancha y a agra
con sus pilares de granito
monolítico, parecen estar
excavados en la roca. La sucesión
de espacios, igual en ambos
templos, se complementa en el
funerario con el patio de las
ofrendas, cerrado al exterior,
detrás del cual aparecen 5 capillas
en las que se adora bajo distintas
formas al rey muerto.

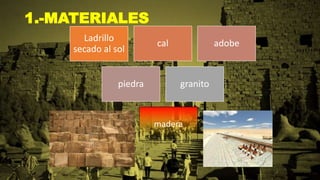

16. 1.-MATERIALES
Ladrillo
secado al sol
cal adobe
piedra granito
madera

17. 2.-ELEMENTOS FORMALES.
Pilares: especie de pilastras, sin
proporción fija entre su grueso y altura,
que se pone aislada en los edificios o
sostienen otra fábrica o armazón
Hipóstila: sala del templo de egipcio,
con cubierta plana sostenida por
numerosas columnas.
Pilono: construcción maciza de forma
piramidal que franquea la entrada de
los templos al antiguo Egipto.
Obelisco: monolito vertical de fuste en
forma de huso y sección cuadrada
coronado por una pirámide o un cono.
En el antiguo Egipto se solían elegir por
parejas flanqueando la entrada a la
entrada a las tumbas o a los templos,
asociados en la mayoría de los casos al
culto solar.
Columnas:
Cilíndrica: sin capitel,
sencilla.
• Lotiforme: tronco
simulando los tallos de las
flores y capitel con forma
de flor de loto.
• Papiliforme : tronco
como los tallos de las
flores y capitel con forma
de flor de papiro con el
capullo cerrado.
• Palmiforme :
capitel con forma de hojas
de palmera.

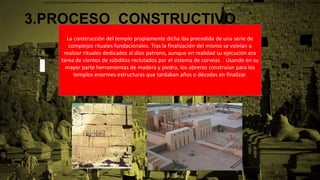

18. 3.PROCESO CONSTRUCTIVO
La construcción del templo propiamente dicha iba precedida de una serie de
complejos rituales fundacionales. Tras la finalización del mismo se volvían a
realizar rituales dedicados al dios patrono, aunque en realidad su ejecución era
tarea de cientos de súbditos reclutados por el sistema de corveas . Usando en su
mayor parte herramientas de madera y piedra, los obreros construían para los
templos enormes estructuras que tardaban años o décadas en finalizar.
La construcción del templo propiamente dicha iba precedida de una serie de complejos rituales fundacionales. Tras la finalización del mismo se volvían a realizar rituales dedicados al dios patrono, los cuales debían ser consumados por el propio faraón como parte de sus deberes religio

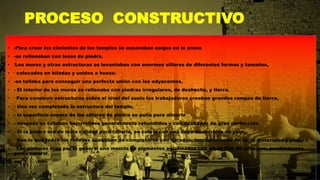

19. PROCESO CONSTRUCTIVO
• -Para crear los cimientos de los templos se excavaban zanjas en la arena
• -se rellenaban con losas de piedra.
• -Los muros y otras estructuras se levantaban con enormes sillares de diferentes formas y tamaños,
• - colocados en hiladas y unidos a hueso.
• -se tallaba para conseguir una perfecta unión con los adyacentes,
• - El interior de los muros se rellenaba con piedras irregulares, de deshecho, y tierra.
• - Para construir estructuras sobre el nivel del suelo los trabajadores creaban grandes rampas de tierra,
• - Una vez completada la estructura del templo,
• - la superficie áspera de los sillares de piedra se pulía para alisarla
• - después se tallaban bajorrelieve generalmente rehundidos y con acabados de gran perfección.
• -Si la piedra era de mala calidad para tallarla, se cubría con una capa de mortero de yeso,
• - tras lo que todos los relieves acababan de completarse con dorados, incrustaciones de otros materiales y pintura.
• - Las pinturas eran por lo general una mezcla de pigmentos aglutinados con algún tipo de adhesivo, posiblemente
goma natural.

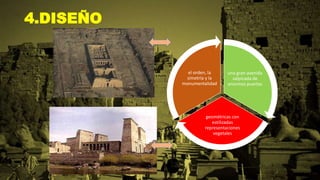

21. 4.DISEÑO
una gran avenida
salpicada de
enormes puertas
geométricas con
estilizadas
representaciones
vegetales
el orden, la
simetría y la
monumentalidad

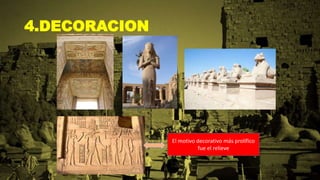

22. 4.DECORACION
El motivo decorativo más prolífico
fue el relieve

23. MATERIALES DE
CONSTRUCCIÓN
TEMPLO DE KARNAK

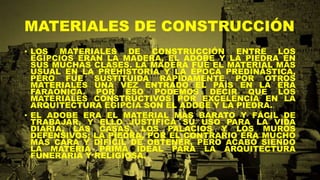

24. MATERIALES DE CONSTRUCCIÓN
• LOS MATERIALES DE CONSTRUCCIÓN ENTRE LOS
EGIPCIOS ERAN LA MADERA, EL ADOBE Y LA PIEDRA EN
SUS MUCHAS CLASES. LA MADERA FUE EL MATERIAL MÁS
USUAL EN LA PREHISTORIA Y LA ÉPOCA PREDINÁSTICA,
PERO FUE SUSTITUIDA RÁPIDAMENTE POR OTROS
MATERIALES UNA VEZ ENTRADO EL PAÍS EN LA ERA
FARAÓNICA. POR ESO PODEMOS DECIR QUE LOS
MATERIALES CONSTRUCTIVOS POR EXCELENCIA EN LA
ARQUITECTURA EGIPCIA SON EL ADOBE Y LA PIEDRA.
• EL ADOBE ERA EL MATERIAL MÁS BARATO Y FÁCIL DE
TRABAJAR, Y ELLO JUSTIFICA SU USO PARA LA VIDA
DIARIA, LAS CASAS, LOS PALACIOS Y LOS MUROS
DEFENSIVOS; LA PIEDRA, POR EL CONTRARIO ERA MUCHO
MÁS CARA Y DIFÍCIL DE OBTENER, PERO ACABÓ SIENDO
LA MATERIA PRIMA IDEAL PARA LA ARQUITECTURA
FUNERARIA Y RELIGIOSA.

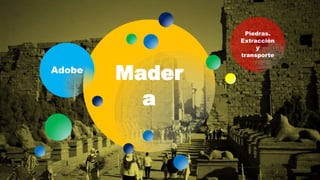

25. Mader
a
Adobe
Piedras.
Extracción
y
transporte

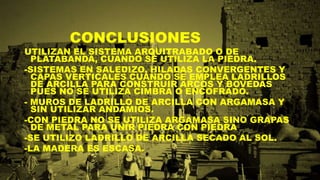

27. CONCLUSIONES
UTILIZAN EL SISTEMA ARQUITRABADO O DE
PLATABANDA, CUANDO SE UTILIZA LA PIEDRA.
-SISTEMAS EN SALEDIZO, HILADAS CONVERGENTES Y
CAPAS VERTICALES CUANDO SE EMPLEA LADRILLOS
DE ARCILLA PARA CONSTRUIR ARCOS Y BOVEDAS
PUES NO SE UTILIZA CIMBRA O ENCOFRADO.
- MUROS DE LADRILLO DE ARCILLA CON ARGAMASA Y
SIN UTILIZAR ANDAMIOS.
-CON PIEDRA NO SE UTILIZA ARGAMASA SINO GRAPAS
DE METAL PARA UNIR PIEDRA CON PIEDRA
-SE UTILIZO LADRILLO DE ARCILLA SECADO AL SOL.
-LA MADERA ES ESCASA.
