1. REDES LOCALES BASICO
ACTIVIDAD SEIS
TRABAJO COLABORATIVO UNO
PRIMERA FASE
Aporte Individual.
UNIDAD UNO
INTRODUCCION A LAS REDES DE
COMPUTADORAS.
MEDIOS DE TRANSMISIÓN.
Oscar Eliezer Salsedo Quiroz
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA UNAD
2013-1

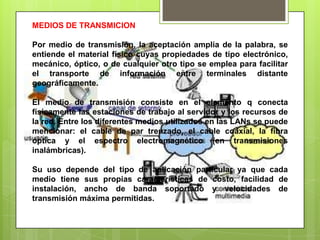

2. MEDIOS DE TRANSMICION
Por medio de transmisión, la aceptación amplia de la palabra, se
entiende el material físico cuyas propiedades de tipo electrónico,
mecánico, óptico, o de cualquier otro tipo se emplea para facilitar
el transporte de información entre terminales distante
geográficamente.
El medio de transmisión consiste en el elemento q conecta
físicamente las estaciones de trabajo al servidor y los recursos de
la red. Entre los diferentes medios utilizados en las LANs se puede
mencionar: el cable de par trenzado, el cable coaxial, la fibra
óptica y el espectro electromagnético (en transmisiones
inalámbricas).
Su uso depende del tipo de aplicación particular ya que cada
medio tiene sus propias características de costo, facilidad de
instalación, ancho de banda soportado y velocidades de
transmisión máxima permitidas.

3. CARACTERISTICAS DE LOS MEDIOS
DE TRANSMICION
1. Resistencia:
• Todo conductor, aislante o material opone una cierta resistencia al flujo de la corriente eléctrica
• Un determinado voltaje es necesario para vencer la resistencia y forzar el flujo de corriente.
• Cuando esto ocurre, el flujo de corriente a través del medio produce calor.
• La cantidad de calor generado se llama potencia y se mide en WATTS. Esta energía se pierde.
• La resistencia de los alambres depende de varios factores.
2. Alambres de acero, que podrían ser necesarios debido a altas fuerzas de tensión, pierden muchas
más potencia que conductores de cobre en las mismas dimensiones.
3. El diámetro y el largo del material también afectan la perdida de potencia.
• A medida que aumenta la frecuencia de la señal aplicada a un alambre, la corriente tiende a
fluir mas cerca de la superficie, alejándose del centro de conductor.
• Usando conductores de pequeños diámetro, la resistencia efectiva del medio aumenta, a
medida que aumenta la frecuencia.
• Este fenómeno es llamado "efecto piel " y es importante en las redes de transmisión.
• La resistividad usualmente se mide en “ohms” (Ω) por unidad de longitud.

4. MEDIOS DE TRANSMISIÓN GUIADOS
Están constituidos por un cable que se encarga de la conducción (o guiado) de las señales desde un
extremo al otro. Las principales características de los medios guiados son el tipo de conductor
utilizado, la velocidad máxima de transmisión, las distancias máximas que puede ofrecer entre
repetidores, la inmunidad frente a interferencias electromagnéticas, la facilidad de instalación y la
capacidad de soportar diferentes tecnologías de nivel de enlace.
Características.
• Velocidad de transmisión
• Facilidad en la instalación
• Inmunidad a interferencias electromagnética
• La velocidad esta ligada fuertemente a la distancia entre terminales.
• Puede ofrecer distancias máximas entre repetidores

5. CABLES DE PAR TRENZADOS
El cable de par trenzado consiste en dos alambres de cobre aislados que se trenzan de
forma helicoidal, igual que una molécula de ADN. De esta forma el par trenzado constituye
un circuito que puede transmitir datos. Esto se hace porque dos alambres paralelos
constituyen una antena simple. Cuando se trenzan los alambres, las ondas de diferentes
vueltas se cancelan, por lo que la radiación del cable es menos efectiva.
Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares
cercanos. Un cable de par trenzado está formado por un grupo de pares trenzados,
normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se
identifica mediante un color.

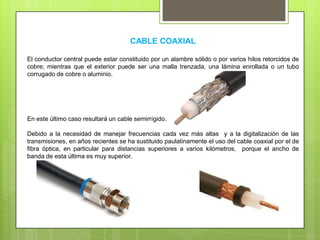

6. CABLE COAXIAL
El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de
cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo
corrugado de cobre o aluminio.
En este último caso resultará un cable semirrígido.
Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las
transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de
fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de
banda de esta última es muy superior.

7. FIBRA ÓPTICA
Empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio
o materiales plásticos, por el que se envían pulsos de luz que representan los datos a
transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la
fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de
la ley de Snell. La fuente de luz puede ser láser o un LED.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten enviar gran
cantidad de datos a una gran distancia, con velocidades similares a las de radio y superiores
a las de cable convencional. Son el medio de transmisión por excelencia al ser inmune a las
interferencias electromagnéticas, también se utilizan para redes locales, en donde se
necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.

8. MEDIO DE TRANSMISIÓN NO GUIADOS .
Tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. A la hora de
transmitir, la antena irradia energía electromagnética en el medio. Por el contrario, en la recepción la antena
capta las ondas electromagnéticas del medio que la rodea.
La configuración para las transmisiones no guiadas puede ser direccional y omnidireccional. En la direccional,
la antena transmisora emite la energía electromagnética concentrándola en un haz, por lo que las antenas
emisora y receptora deben estar alineadas. En la omnidireccional, la radiación se hace de manera dispersa,
emitiendo en todas direcciones, pudiendo la señal ser recibida por varias antenas. Generalmente, cuanto
mayor es la frecuencia de la señal transmitida es más factible confinar la energía en un haz direccional.
La transmisión de datos a través de medios no guiados añade problemas adicionales, provocados por la
reflexión que sufre la señal en los distintos obstáculos existentes en el medio. Resultando más importante el
espectro de frecuencias de la señal transmitida que el propio medio de transmisión en sí mismo.
CARACTERISTICAS.
• los medios mas importantes son
• el medio y el vacio
• Son medios muy buenos para cubrir
• grandes distancias
• Se dan hacia cualquier dirección
• La transmisión y recepción se realizan
• por medio de antenas.

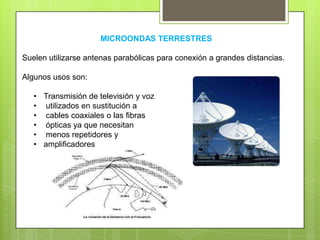

9. MICROONDAS TERRESTRES
Suelen utilizarse antenas parabólicas para conexión a grandes distancias.
Algunos usos son:
• Transmisión de televisión y voz
• utilizados en sustitución a
• cables coaxiales o las fibras
• ópticas ya que necesitan
• menos repetidores y
• amplificadores

10. MICROONDAS POR SATELITES
El satélite recibe las señales y las amplifica o retransmite en la dirección
adecuada
USOS.
• Difusión De Televisión
• Transmisión Telefónica A
Larga Distancia
• Redes Privadas
INFRARROJOS.
Poseen las mismas técnicas que las empleadas por la fibra óptica pero son
por el aire. Son una excelente opción para las distancias cortas, hasta los
2km generalmente.

11. BLUETOOH
Reemplazan los tradicionales cables empleados para conectar dispositivos
digitales entre si (ordenadores, dispositivos móviles, cámaras, impresoras
etc.
ONDAS CORTAS
También llamadas radio de alta frecuencia, su ventaja es que se puede
transmitir a grandes distancias con poca potencia y su desventaja es que
son menos fiables que otras ondas.
ONDAS DE LUZ
Sn las ondas que utilizan la fibra óptica para transmitir por el vidrio.

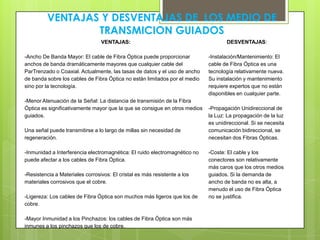

12. VENTAJAS Y DESVENTAJAS DE LOS MEDIO DE
TRANSMICION GUIADOS
VENTAJAS:
-Ancho De Banda Mayor: El cable de Fibra Óptica puede proporcionar
anchos de banda dramáticamente mayores que cualquier cable del
ParTrenzado o Coaxial. Actualmente, las tasas de datos y el uso de ancho
de banda sobre los cables de Fibra Óptica no están limitados por el medio
sino por la tecnología.
-Menor Atenuación de la Señal: La distancia de transmisión de la Fibra
Óptica es significativamente mayor que la que se consigue en otros medios
guiados.
Una señal puede transmitirse a lo largo de millas sin necesidad de
regeneración.
-Inmunidad a Interferencia electromagnética: El ruido electromagnético no
puede afectar a los cables de Fibra Óptica.
-Resistencia a Materiales corrosivos: El cristal es más resistente a los
materiales corrosivos que el cobre.
-Ligereza: Los cables de Fibra Óptica son muchos más ligeros que los de
cobre.
-Mayor Inmunidad a los Pinchazos: los cables de Fibra Óptica son más
inmunes a los pinchazos que los de cobre.
DESVENTAJAS:
-Instalación/Mantenimiento: El
cable de Fibra Óptica es una
tecnología relativamente nueva.
Su instalación y mantenimiento
requiere expertos que no están
disponibles en cualquier parte.
-Propagación Unidireccional de
la Luz: La propagación de la luz
es unidireccional. Si se necesita
comunicación bidireccional, se
necesitan dos Fibras Ópticas.
-Coste: El cable y los
conectores son relativamente
más caros que los otros medios
guiados. Si la demanda de
ancho de banda no es alta, a
menudo el uso de Fibra Óptica
no se justifica.

13. VENTAJAS Y DESVENTAJAS DE LOS MEDIO DE
TRANSMICION NO GUIADOS
Los medios no guiados transportan ondas electromagnéticas sin usar un
conductor físico. Este tipo de comunicación se denomina
COMUNICACIÓN INALAMBRICA.
• Las señales se irían a través del aire.
• Las señales no guiadas pueden viajar del origen al destino de formas diferentes:
• En superficie, por el cielo y en línea de visión.
-Propagación por Superficie: Las ondas de radio viajan a través de la porción
más baja de la atmósfera, abrazando a la tierra. Las señales emanan en
todas las direcciones desde la antena de transmisión. La distancia depende
de la cantidad de potencia en la señal. Cuanto mas grande es la potencia,
más grande es la distancia.
-Propagación por el cielo: Las ondas de radio con una frecuencia mayor se
irradian hacia arriba en la ionosfera y permite distancias mayores con una
potencia de salida menor.
-Propagación por Línea de Vista: Se transmiten señales de muy alta frecuencia
directamente de antena. La propagación por línea de vista es truculenta
porque las transmisiones de radio no se pueden enfocar completamente y
deben ser direccionales.

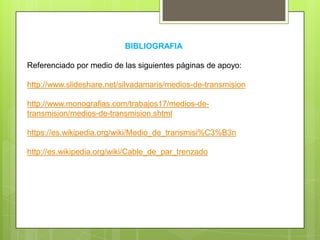

14. BIBLIOGRAFIA
Referenciado por medio de las siguientes páginas de apoyo:
http://www.slideshare.net/silvadamaris/medios-de-transmision
http://www.monografias.com/trabajos17/medios-de-
transmision/medios-de-transmision.shtml
https://es.wikipedia.org/wiki/Medio_de_transmisi%C3%B3n
http://es.wikipedia.org/wiki/Cable_de_par_trenzado

15. UNIVERSIDAD NACIONAL ABIERTA Y A
DISTANCIA – UNAD.
REDES LOCALES BASICO- 301121
Tutor: Leonardo Bernal Zamora
Oscar Eliezer Salsedo Quiroz
Tecnología en Sistemas
Periodo 2013-1
