Este documento describe y compara diferentes medios de transmisión de datos, incluyendo medios guiados (cableados) como cable par trenzado y fibra óptica, e inalámbricos como microondas, satélites e infrarrojos. Explica las ventajas e inconvenientes de cada uno para su uso en comunicaciones.

1. José Luis Pérez

2. 

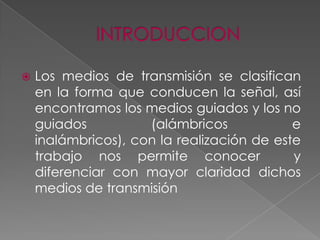

Los medios de transmisión se clasifican
en la forma que conducen la señal, así
encontramos los medios guiados y los no
guiados
(alámbricos
e
inalámbricos), con la realización de este
trabajo nos permite conocer
y
diferenciar con mayor claridad dichos
medios de transmisión

3. 






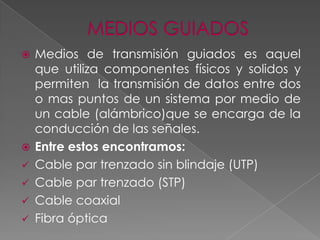

Medios de transmisión guiados es aquel
que utiliza componentes físicos y solidos y
permiten la transmisión de datos entre dos
o mas puntos de un sistema por medio de
un cable (alámbrico)que se encarga de la
conducción de las señales.
Entre estos encontramos:
Cable par trenzado sin blindaje (UTP)
Cable par trenzado (STP)
Cable coaxial
Fibra óptica

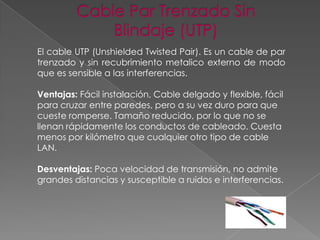

4. El cable UTP (Unshielded Twisted Pair). Es un cable de par
trenzado y sin recubrimiento metalico externo de modo
que es sensible a las interferencias.
Ventajas: Fácil instalación, Cable delgado y flexible, fácil
para cruzar entre paredes, pero a su vez duro para que
cueste romperse. Tamaño reducido, por lo que no se
llenan rápidamente los conductos de cableado. Cuesta
menos por kilómetro que cualquier otro tipo de cable
LAN.
Desventajas: Poca velocidad de transmisión, no admite
grandes distancias y susceptible a ruidos e interferencias.

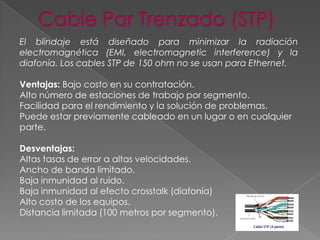

5. El blindaje está diseñado para minimizar la radiación
electromagnética (EMI, electromagnetic interference) y la
diafonía. Los cables STP de 150 ohm no se usan para Ethernet.
Ventajas: Bajo costo en su contratación.
Alto número de estaciones de trabajo por segmento.
Facilidad para el rendimiento y la solución de problemas.
Puede estar previamente cableado en un lugar o en cualquier
parte.
Desventajas:
Altas tasas de error a altas velocidades.
Ancho de banda limitado.
Baja inmunidad al ruido.
Baja inmunidad al efecto crosstalk (diafonía)
Alto costo de los equipos.
Distancia limitada (100 metros por segmento).

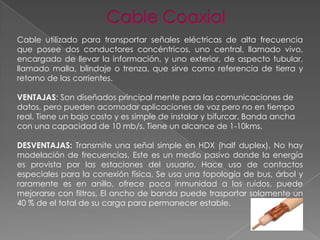

6. Cable utilizado para transportar señales eléctricas de alta frecuencia
que posee dos conductores concéntricos, uno central, llamado vivo,
encargado de llevar la información, y uno exterior, de aspecto tubular,
llamado malla, blindaje o trenza, que sirve como referencia de tierra y
retorno de las corrientes.
VENTAJAS: Son diseñados principal mente para las comunicaciones de
datos, pero pueden acomodar aplicaciones de voz pero no en tiempo
real. Tiene un bajo costo y es simple de instalar y bifurcar, Banda ancha
con una capacidad de 10 mb/s. Tiene un alcance de 1-10kms.
DESVENTAJAS: Transmite una señal simple en HDX (half duplex), No hay
modelación de frecuencias, Este es un medio pasivo donde la energía
es provista por las estaciones del usuario, Hace uso de contactos
especiales para la conexión física, Se usa una topología de bus, árbol y
raramente es en anillo, ofrece poca inmunidad a los ruidos, puede
mejorarse con filtros, El ancho de banda puede trasportar solamente un
40 % de el total de su carga para permanecer estable.

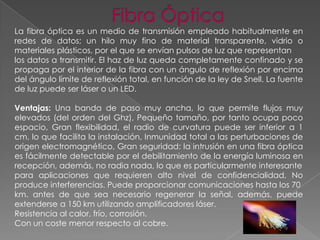

7. La fibra óptica es un medio de transmisión empleado habitualmente en
redes de datos; un hilo muy fino de material transparente, vidrio o
materiales plásticos, por el que se envían pulsos de luz que representan
los datos a transmitir. El haz de luz queda completamente confinado y se
propaga por el interior de la fibra con un ángulo de reflexión por encima
del ángulo límite de reflexión total, en función de la ley de Snell. La fuente
de luz puede ser láser o un LED.
Ventajas: Una banda de paso muy ancha, lo que permite flujos muy
elevados (del orden del Ghz), Pequeño tamaño, por tanto ocupa poco
espacio, Gran flexibilidad, el radio de curvatura puede ser inferior a 1
cm, lo que facilita la instalación, Inmunidad total a las perturbaciones de
origen electromagnético, Gran seguridad: la intrusión en una fibra óptica
es fácilmente detectable por el debilitamiento de la energía luminosa en
recepción, además, no radia nada, lo que es particularmente interesante
para aplicaciones que requieren alto nivel de confidencialidad, No
produce interferencias. Puede proporcionar comunicaciones hasta los 70
km. antes de que sea necesario regenerar la señal, además, puede
extenderse a 150 km utilizando amplificadores láser.
Resistencia al calor, frío, corrosión.
Con un coste menor respecto al cobre.

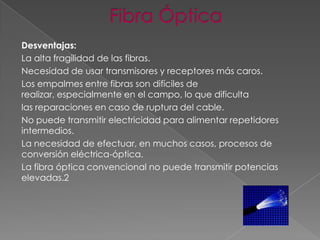

8. Desventajas:
La alta fragilidad de las fibras.
Necesidad de usar transmisores y receptores más caros.
Los empalmes entre fibras son difíciles de
realizar, especialmente en el campo, lo que dificulta
las reparaciones en caso de ruptura del cable.
No puede transmitir electricidad para alimentar repetidores
intermedios.
La necesidad de efectuar, en muchos casos, procesos de
conversión eléctrica-óptica.
La fibra óptica convencional no puede transmitir potencias
elevadas.2

9. 

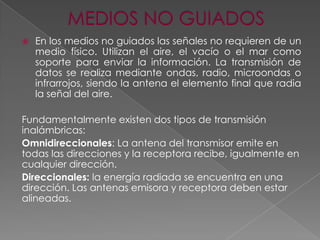

En los medios no guiados las señales no requieren de un
medio físico. Utilizan el aire, el vacío o el mar como
soporte para enviar la información. La transmisión de
datos se realiza mediante ondas, radio, microondas o
infrarrojos, siendo la antena el elemento final que radia
la señal del aire.
Fundamentalmente existen dos tipos de transmisión
inalámbricas:
Omnidireccionales: La antena del transmisor emite en
todas las direcciones y la receptora recibe, igualmente en
cualquier dirección.
Direccionales: la energía radiada se encuentra en una
dirección. Las antenas emisora y receptora deben estar
alineadas.

10. 

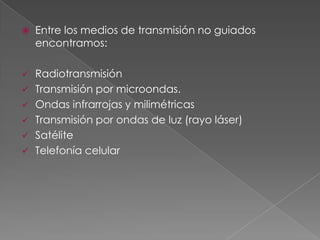

Entre los medios de transmisión no guiados
encontramos:
Radiotransmisión
 Transmisión por microondas.
 Ondas infrarrojas y milimétricas
 Transmisión por ondas de luz (rayo láser)
 Satélite
 Telefonía celular


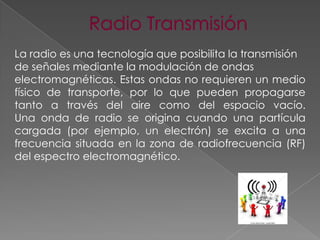

11. La radio es una tecnología que posibilita la transmisión
de señales mediante la modulación de ondas
electromagnéticas. Estas ondas no requieren un medio
físico de transporte, por lo que pueden propagarse
tanto a través del aire como del espacio vacío.
Una onda de radio se origina cuando una partícula
cargada (por ejemplo, un electrón) se excita a una
frecuencia situada en la zona de radiofrecuencia (RF)
del espectro electromagnético.

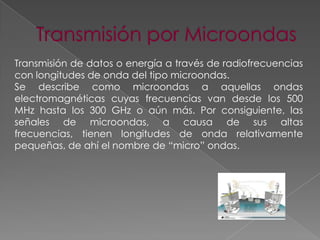

12. Transmisión de datos o energía a través de radiofrecuencias
con longitudes de onda del tipo microondas.
Se describe como microondas a aquellas ondas
electromagnéticas cuyas frecuencias van desde los 500
MHz hasta los 300 GHz o aún más. Por consiguiente, las
señales de microondas, a causa de sus altas
frecuencias, tienen longitudes de onda relativamente
pequeñas, de ahí el nombre de “micro” ondas.

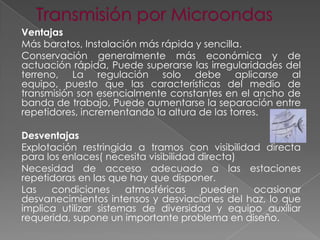

13. Ventajas
Más baratos, Instalación más rápida y sencilla.
Conservación generalmente más económica y de
actuación rápida, Puede superarse las irregularidades del
terreno, La regulación solo debe aplicarse al
equipo, puesto que las características del medio de
transmisión son esencialmente constantes en el ancho de
banda de trabajo, Puede aumentarse la separación entre
repetidores, incrementando la altura de las torres.
Desventajas
Explotación restringida a tramos con visibilidad directa
para los enlaces( necesita visibilidad directa)
Necesidad de acceso adecuado a las estaciones
repetidoras en las que hay que disponer.
Las
condiciones
atmosféricas
pueden
ocasionar
desvanecimientos intensos y desviaciones del haz, lo que
implica utilizar sistemas de diversidad y equipo auxiliar
requerida, supone un importante problema en diseño.

14. 

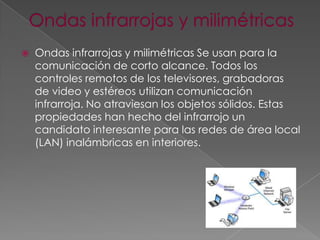

Ondas infrarrojas y milimétricas Se usan para la
comunicación de corto alcance. Todos los
controles remotos de los televisores, grabadoras
de video y estéreos utilizan comunicación
infrarroja. No atraviesan los objetos sólidos. Estas
propiedades han hecho del infrarrojo un
candidato interesante para las redes de área local
(LAN) inalámbricas en interiores.

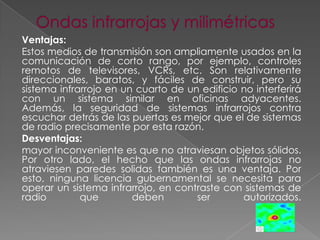

15. Ventajas:
Estos medios de transmisión son ampliamente usados en la
comunicación de corto rango, por ejemplo, controles
remotos de televisores, VCRs, etc. Son relativamente
direccionales, baratos, y fáciles de construir, pero su
sistema infrarrojo en un cuarto de un edificio no interferirá
con un sistema similar en oficinas adyacentes.
Además, la seguridad de sistemas infrarrojos contra
escuchar detrás de las puertas es mejor que el de sistemas
de radio precisamente por esta razón.
Desventajas:
mayor inconveniente es que no atraviesan objetos sólidos.
Por otro lado, el hecho que las ondas infrarrojas no
atraviesen paredes solidas también es una ventaja. Por
esto, ninguna licencia gubernamental se necesita para
operar un sistema infrarrojo, en contraste con sistemas de
radio
que
deben
ser
autorizados.

16. 

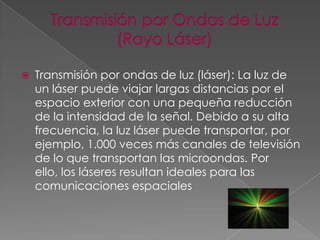

Transmisión por ondas de luz (láser): La luz de
un láser puede viajar largas distancias por el
espacio exterior con una pequeña reducción
de la intensidad de la señal. Debido a su alta
frecuencia, la luz láser puede transportar, por
ejemplo, 1.000 veces más canales de televisión
de lo que transportan las microondas. Por
ello, los láseres resultan ideales para las
comunicaciones espaciales

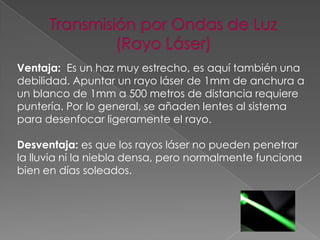

17. Ventaja: Es un haz muy estrecho, es aquí también una
debilidad. Apuntar un rayo láser de 1mm de anchura a
un blanco de 1mm a 500 metros de distancia requiere
puntería. Por lo general, se añaden lentes al sistema
para desenfocar ligeramente el rayo.
Desventaja: es que los rayos láser no pueden penetrar
la lluvia ni la niebla densa, pero normalmente funciona
bien en días soleados.

18. 

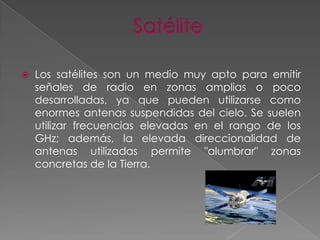

Los satélites son un medio muy apto para emitir
señales de radio en zonas amplias o poco
desarrolladas, ya que pueden utilizarse como
enormes antenas suspendidas del cielo. Se suelen
utilizar frecuencias elevadas en el rango de los
GHz; además, la elevada direccionalidad de
antenas utilizadas permite "alumbrar" zonas
concretas de la Tierra.

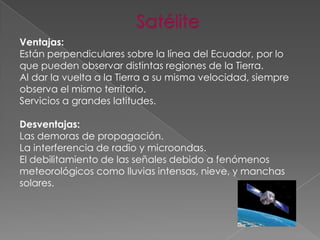

19. Ventajas:
Están perpendiculares sobre la línea del Ecuador, por lo
que pueden observar distintas regiones de la Tierra.
Al dar la vuelta a la Tierra a su misma velocidad, siempre
observa el mismo territorio.
Servicios a grandes latitudes.
Desventajas:
Las demoras de propagación.
La interferencia de radio y microondas.
El debilitamiento de las señales debido a fenómenos
meteorológicos como lluvias intensas, nieve, y manchas
solares.

20. 


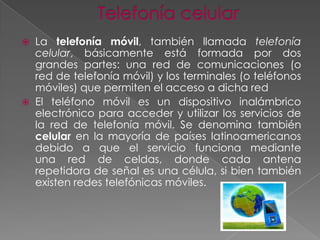

La telefonía móvil, también llamada telefonía
celular, básicamente está formada por dos
grandes partes: una red de comunicaciones (o
red de telefonía móvil) y los terminales (o teléfonos
móviles) que permiten el acceso a dicha red
El teléfono móvil es un dispositivo inalámbrico
electrónico para acceder y utilizar los servicios de
la red de telefonía móvil. Se denomina también
celular en la mayoría de países latinoamericanos
debido a que el servicio funciona mediante
una red de celdas, donde cada antena
repetidora de señal es una célula, si bien también
existen redes telefónicas móviles.

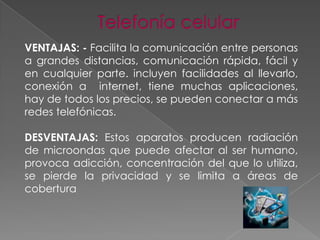

21. VENTAJAS: - Facilita la comunicación entre personas
a grandes distancias, comunicación rápida, fácil y
en cualquier parte. incluyen facilidades al llevarlo,
conexión a internet, tiene muchas aplicaciones,
hay de todos los precios, se pueden conectar a más
redes telefónicas.
DESVENTAJAS: Estos aparatos producen radiación
de microondas que puede afectar al ser humano,
provoca adicción, concentración del que lo utiliza,
se pierde la privacidad y se limita a áreas de
cobertura

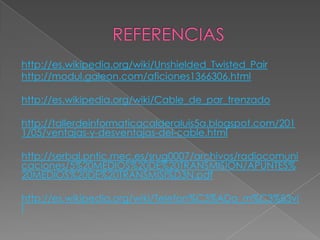

22. http://es.wikipedia.org/wiki/Unshielded_Twisted_Pair
http://modul.galeon.com/aficiones1366306.html
http://es.wikipedia.org/wiki/Cable_de_par_trenzado
http://tallerdeinformaticacalderaluis5a.blogspot.com/201
1/05/ventajas-y-desventajas-del-cable.html
http://serbal.pntic.mec.es/srug0007/archivos/radiocomuni
caciones/5%20MEDIOS%20DE%20TRANSMISION/APUNTES%
20MEDIOS%20DE%20TRANSMISI%D3N.pdf
http://es.wikipedia.org/wiki/Telefon%C3%ADa_m%C3%B3vi
l
