El documento describe el proceso de elaboración del adobe. Define al adobe como un bloque macizo de tierra sin coser que puede contener paja u otros materiales. Explica que el adobe se elaboró en la provincia de Candarave, Perú, utilizando arcilla, agua y paja como materiales principales. También describe las características, clases, historia de uso y especificaciones del adobe.

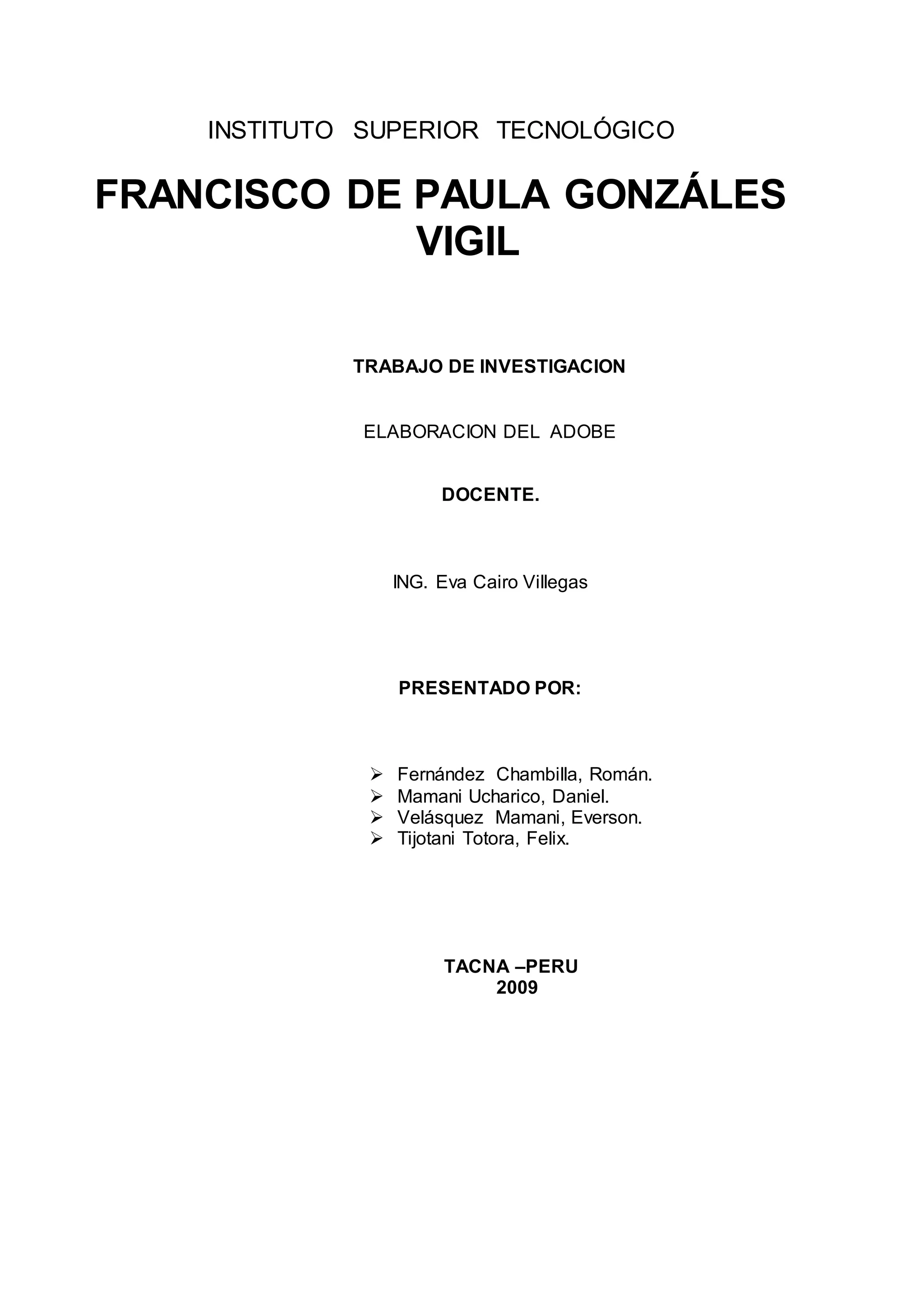

1. INSTITUTO SUPERIOR TECNOLÓGICO
FRANCISCO DE PAULA GONZÁLES
VIGIL
TRABAJO DE INVESTIGACION
ELABORACION DEL ADOBE
DOCENTE.
ING. Eva Cairo Villegas
PRESENTADO POR:
 Fernández Chambilla, Román.
 Mamani Ucharico, Daniel.
 Velásquez Mamani, Everson.
 Tijotani Totora, Felix.
TACNA –PERU
2009

2. EL ADOBE
DEFINICION:
El adobe se define como el bloque macizo de tierra sin coser, el cual puede
contener paja u otro material que mejore su estabilidad frente a agentes
externos.
DESCRIPCION:
Requisitos Generales
La graduación del suelo debe aproximarse a los siguientes porcentajes:
arcilla10- 20%, limo 15- 25% y la arena 55 -70%, no debiéndose utilizar
suelos orgánicos. Estos rangos pueden variar cuando se fabriquen adobes
estabilizados.
El adobe debe ser macizo y solo se permite que tenga perforaciones
perpendiculares a su cara de asiento, cara mayor, que no represente más del
12% de área bruta de esta cara. El adobe deberá estar libre de materias
extrañas, grietas, rajaduras u otros defectos que puedan degradar su
resistencia o durabilidad.
Del proyecto
El proyecto de investigación de la elaboración del adobe consiste en buscar
una área de trabajo adecuado en donde se encuentren los materiales
necesarios como la arcilla, la paja, no encontrándose los materiales y área de
trabajo adecuado en la ciudad de Tacna se tomo la decisión del grupo para
salir fuera de la ciudad de Tacna.
Es así como se decidió ir un lugar de la zona alto andina ya que ahí se
obtiene los materiales ya que la mayoría de vivienda construidas en el lugar
son de adobe y el uso del adobe es primordial ya que conservan su cultura de
construir sus viviendas con adobe y la ventaja de este tipo de construcción no
demanda mucho costos.
Se fue a elaborar los adobes con paja en la Provincia de Candarave Distrito
de Camilaca llegando al lugar se hizo una búsqueda de los materiales a
emplear como la arcilla, el agua, la paja y algunas herramientas buscando
también un área de trabajo y seguir con su respectivo procedimiento que
describimos en el anexo de panel fotográfico y video .

3. CARACTERISTICAS:
Formas Y Definiciones
Los adobes podrán ser de planta cuadrada o rectangular y en el caso de
encuentros con ángulos diferentes de 90 de formas especiales.
Sus dimensiones deberán ajustarse a las siguientes proporciones:
a) Para adobes rectangulares el largo será aproximadamente el doble del
ancho.
b) La relación entre el largo y la altura debe ser del orden de 4 a 1.
c) En lo posible la altura debe ser mayor a 8cm.
d) La mezcla ideal contiene un 20% de arcilla y un 80% de arena.
e) Estos materiales, mezclados con agua, adquieren una forma más fluida
que permite volcarla en formas de madera con las dimensiones dadas
anteriormente.
f) Cuando parte del agua se evapora, el adobe es capaz de sostenerse
por sí mismo. Es entonces cuando se remueve la forma,
completándose su secado al sol.
g) Después de varios días, para acelerar el secado, los adobes son
movidos, apoyándoselos en una de sus caras laterales.
h) Al cabo de unos pocos días están listos para ser apilados.
i) La cura completa toma unos 30 días. Es entonces cuando el adobe es
más resistente.
CLASES DE ADOBE
 Adobe - Paja
 Adobe -Arena
 Adobe - Estiércol
 Adobe – Cal
HISTORIA USO DEL MATERIAL EN EL PERU:
PASADO:
En Perú existe la ciudadela de Chan Chan, la ciudad de barro más
grande de América, perteneciente a la Cultura Chimu, (1200-1480).
Chan Chan se ubica en el valle de Moche, frente al mar, a mitad de
camino entre el balneario de Huanchaco y la ciudad de Trujillo, capital
del departamento de La Libertad en la costa norte del Perú. El sitio
arqueológico cubre un área aproximada de veinte kilómetros cuadrados.
La zona central está formada por un conjunto de diez recintos
amurallados (llamados "ciudadelas") y otras pirámides solitarias. Este
conjunto central, cubre un área de seis kilómetros cuadrados,
aproximadamente.

4. El resto, está formado por una multitud de pequeñas estructuras mal
conservadas, veredas, canales, murallas y cementerios.
PRESENTE:
Actualmente siguen utilizando muros de adobe en combinación con
cimientos piedra, debido a sus características.
En muchas ciudades y pueblos del Perú, la construcción con adobes se
mantiene viva aunque amenazada por las imposiciones del mercado
formal o por la mala fama que le han hecho los sismos.
En la zona andina del Perú, el adobe es una de las técnicas tradicionales
de construcción que poco a poco fue dejada de lado aunque en los
últimos 20 años se han realizado experiencias tanto en la sierra de la
Provincia de Jorge Basadre en el Distrito de Ilabaya se está
construyendo viviendas de adobe por una asistencia técnica de
FONCODES.
ESPECIFICACIONES
Preparación del adobe
Remover la tierra, retirar las piedras grandes y agregarle agua hasta que
se forme barro.
Hacer el barro y hacerlo dormir 2 dias
Agregarle paja para que los adobes no se rajen.
Es mejor usar un molde (adobera) sin fondo de 2 bloques.
Meter el molde en agua y rosearlo luego con arena fina para evitar que el
barro se pegue en los costados del molde.
Formar una masa en forma de bola con el barro y tirarla con fuerza
dentro del molde.
Rellenar y emparejar con regla de madera mojada.
El terreno para el desmolde debe ser plano y seco antes del desmolde se
coloca una capa delgada de arena.
Levantar el molde (adobera) lentamente con mucho cuidado para que el
bloque recién hecho no presente deformaciones ni fisuras.
Se deberá hacer un tendal para el secado del adobe protegiéndolo por lo
menos 2 días.

5. Después de 15 dias se colocara el abode de canto para completar su
secado
Dejar secar los adobes por lo menos 1 mes (30 dias) .
Los adobes no deberán tener grietas, tampoco deben estar deformes.
Un buen adobe apoyado sobre otros dos debe resistir el peso de una
persona por lo menos un minuto
Se debe hacer esta prueba por lo menos cada 50 adobes
Su resistencia a la compresión debe ser de 33 a 47kg/cm2
CONCLUSIONES
 La cantidad de arcilla excesiva hace que el adobe presente fisuras en
el secado
RECOMENDACIONES
 Se recomienda que la proporción de la arcilla se adecuada.
 Remojar el suelo y retirar las piedras de 5 mm y ortos elementos
extraños.
 Mantener el suelo en reposo húmedo durante 24 horas.
 Secar los adobes bajo sombra.
BIBLIOGRAFIA:
- reglamento de edificaciones norma E-080(Definición)
- internet(http://es.kiwiquedia.org) (Historia del Adobe)
ANEXOS
 VIDEO
 PANEL FOTOGRAFICO

6. PANEL FOTOGRAFICO
Dimensiones del ADOBE son de 30X48X10cm
Traslado de Material Preparación del Material
Nivelado de la Superficie Preparación de la Mezcla

7. Amasado de la Mezcla Incorporando la Paja
Apisonado del amasado Traslado del Barro
Remoción del Barro Mojado del Molde

8. Perfilado de la Muestra Levantado del molde
Muestra final del Abobe
