INTRODUCCIÓN
La Topografía se puede definir como el arte y ciencia de determinar la
posición relativa de puntos sobre o cerca de la superficie de la Tierra, o de situar
estos puntos, así como determinar distancias, áreas y volúmenes. Para ello, se
miden distancias horizontales y verticales entre puntos, se determinan direcciones
de alineaciones o de líneas y se sitúan (se ubican) puntos en el terreno, a partir de
medidas angulares y lineales predeterminadas. En forma más genérica, la
topografía se puede considerar como la disciplina que abarca todos los métodos
para reunir y procesar información acerca de los elementos físicos de la Tierra.
Por tanto, los sistemas ordinarios de medición sobre el terreno que son los de uso
más frecuente en ingeniería, los métodos de topografía aérea (fotogrametría)y los
más recientes por satélites (GPS), constituyen el campo de acción de esta
disciplina.
De qué manera podría un Constructor Civil llevar a cabo un proyecto de
camino si éste no conoce la extensión, las construcciones existentes, los hitos
naturales presentes, ni la forma o el relieve del terreno donde se realizaría?. Del
mismo modo,¿le sería factible a un arquitecto diseñar un edificio sin conocer las
dimensiones del terreno donde llevarlo a cabo, o sin saber si el terreno es
completamente plano y horizontal o se trata de la ladera de un cerro con fuerte
pendiente?
Ante éstas y otras innumerables interrogantes se hace evidente la
necesidad de contar con una ciencia que se ocupe de la medición del terreno,
tanto en la planimetría, es decir, las dimensiones horizontales de éste, como en la
altimetría o diferencias de altura o cotas. He ahí la Topografía, ciencia que
responde a estas interrogantes llevando las dimensiones del terreno, en una forma
sorprendentemente precisa, a representaciones gráficas que son de gran utilidad,
y más aún, de vital importancia, para el desarrollo de la ingeniería, ya que de los
resultados de las medidas topográficas depende directamente la ubicación, tanto

en el plano como en la cota, de cualquier obra civil que se haya estudiado
correctamente.
Con lo mencionado anteriormente, queda en claro que es deber de un
Constructor Civil tener un amplio conocimiento y manejo de esta ciencia; para así
ser capaz de interpretar el significado de una nivelación, de un levantamiento o de
una curva de nivel, por ejemplo, y valerse de éstos conceptos para elaborar
correcta y lo más óptimamente posible un proyecto.
Éste es el objetivo que se ha perseguido a lo largo del curso de topografía,
en el cual se han conocido los fundamentos y alcances más significativos de esta
ciencia, como también se ha aprendido a utilizar los instrumentos de medición
propios de la ya mencionada, teniendo así la oportunidad de aplicar cabalmente la
teoría aprendida.
La construcción de un aeropuerto y el conjunto de las actividades que
desarrolla tienen generalmente una incidencia nacional, toda vez que de su
funcionamiento se espera una amplia gama de actividades económicas que
habrán de fomentar el desarrollo del país. Por otro lado, un aeropuerto ostenta
normalmente un carácter representativo. Evidentemente, la construcción de un
aeropuerto representa una serie de ventajas e inconvenientes, aunque la balanza
se decanta claramente hacia el lado de las ventajas.

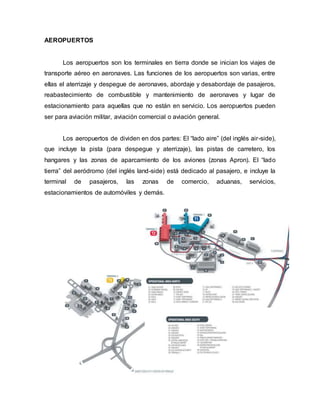

AEROPUERTOS
Los aeropuertos son los terminales en tierra donde se inician los viajes de
transporte aéreo en aeronaves. Las funciones de los aeropuertos son varias, entre
ellas el aterrizaje y despegue de aeronaves, abordaje y desabordaje de pasajeros,
reabastecimiento de combustible y mantenimiento de aeronaves y lugar de
estacionamiento para aquellas que no están en servicio. Los aeropuertos pueden
ser para aviación militar, aviación comercial o aviación general.
Los aeropuertos de dividen en dos partes: El “lado aire” (del inglés air-side),
que incluye la pista (para despegue y aterrizaje), las pistas de carretero, los
hangares y las zonas de aparcamiento de los aviones (zonas Apron). El “lado
tierra” del aeródromo (del inglés land-side) está dedicado al pasajero, e incluye la
terminal de pasajeros, las zonas de comercio, aduanas, servicios,
estacionamientos de automóviles y demás.

Definición.
Un aeródromo es cualquier área definida, normalmente de tierra aunque
también podría ser de agua, destinada total o parcialmente a la llegada, salida y
movimiento en superficie de aeronaves. “Un aeródromo es un área definida en
tierra o agua destinada total o parcialmente a la llegada, salida y movimiento en
superficie de aeronaves.“
Un aeropuerto es un aeródromo que cuenta con instalaciones permanentes
dedicadas al transporte aéreo comercial. Aeropuerto es un término más
específico, que haría referencia a ciertos aeródromos públicos.
Un aeropuerto es todo aeródromo en el que existan, de modo permanente,
instalaciones y servicios con carácter público, para asistir de modo regular al
tráfico aéreo, permitir el aparcamiento y reparaciones del material aéreo y recibir o
despachar pasajeros o carga.
Los Helipuertos se definen como Aeródromos destinados a ser utilizados
solamente por Helicópteros, por tanto le son aplicables las disposiciones relativas
a la clasificación y a los procedimientos de autorización vigente para aeródromos.
Componentes de un aeropuerto.
En un aeropuerto, desde el punto de vista de las operaciones
aeroportuarias, se pueden distinguir dos partes: el denominado lado aire y el
llamado lado tierra. La distinción entre ambas partes se deriva de las distintas
funciones que se realizan en cada una.
En el “lado aire” la atención se centra en las aeronaves y todo se mueve
alrededor de lo que éstas necesitan. El principal componente de esta parte es la
pista de aterrizaje, pero dependiendo del tipo de aeropuerto, puede que tenga

calles de rodaje, plataformas de estacionamiento y hangares de mantenimiento.
La plataforma (también conocida como Apron del inglés) es el área destinada a
dar cabida a las aeronaves mientras se llevan a cabo las operaciones de
embarque y desembarque de pasajeros o mercancías, así como otras operaciones
de atención a la aeronave (abastecimiento de combustible, mantenimientos
menores, limpieza).
En el “lado tierra” los servicios se concentran en el manejo de los pasajeros
y sus necesidades. Su principal componente es el terminal (para un aeropuerto
comercial de pasajeros) o las bodegas y terminal de carga (para un aeropuerto de
carga). Usualmente todos los aeropuertos tienen ambos componentes. Es posible
que un juego de pistas de aterrizaje sea también utilizadas por aviones militares.
El volumen de pasajeros y el tipo de tráfico (regional, nacional o
internacional) determina las características que debe tener la infraestructura.
Un área importante en todo aeropuerto es el denominado centro de control
de área o ACC, en el cual se desempeñan los llamados controladores del tráfico
aéreo o ATC (por sus siglas en inglés), encargados de dirigir y controlar todo el
movimiento de aeronaves en el aeropuerto y en la zona aérea bajo su jurisdicción.
Pistas de despegue y aterrizaje
La pista es la parte más importante de un aeródromo pues permite a las
aeronaves que están en tierra llegar a las velocidades necesarias para lograr la
sustentación en el aire, y permite a aeronaves en vuelo, ponerse en tierra. La pista
hace parte del lado aire de un aeródromo. Salvo contadas excepciones, toda pista
permite operaciones de aterrizaje y de despegue de aeronaves.
Las pistas necesitan ser lo suficientemente largas y anchas para que
permitan operaciones de aterrizaje y despegue aquellos aviones de mayor tamaño

que operen el aeropuerto. Es decir, la pista será el limitante para los diferentes
tipos de aeronaves que puedan aterrizar en ella.
En aeropuertos de alto tráfico existen las pista de carreteo, que son pistas
auxiliares que agilizan el tráfico de aeronaves en tierra firme y aumentan el
número máximo de operaciones que se pueden llevar a cabo.
Las cabeceras de las pistas de aterrizajes de los aeropuertos necesitan
estar libres de cualquier obstáculo que pueda entorpecer o poner en riesgo la
operación de aterrizaje/despegue de la aeronave. La línea de aproximación de
aeronaves, por esta razón, necesita estar libre de torres y edificios.
Las pistas de aterrizaje y despegue deben orientarse de acuerdo al patrón
de vientos de la región: para la seguridad de una operación de aterrizaje o
despegue, la componente lateral del viento no debe superar una velocidad
admisible para las aeronaves más pequeñas en el 95% del tiempo; cuando
suceden, crean turbulencias en la aeronave, aumentando las probabilidades de un
accidente. En lugares donde la serie de vientos es tal que con una sola pista no se
cumple tal reglamentación, debe construirse una segunda pista con su debida
orientación.
Grandes aeropuertos de uso civil (pasajeros o carga)
Los aeropuertos de uso civil están designados para la atención de
pasajeros que usan el avión como medio de transporte, para carga y correo aéreo.
La mayoría de los aeropuertos operan los tres, pero muchos atienden
principalmente o pasajeros o carga/correo, dadas ciertas circunstancias:
Localización (incluyendo la presencia de otros aeropuertos en la
región)

Servicios ofrecidos: Tamaño y calidad de la pista de aterrizaje/despegue,
calidad de las terminales de pasajeros o carga, etc.)
Factores económicos: tasa cobrada por la compañía aeroportuaria a los
aterrizajes y aparcamiento de aeronaves en el aeropuerto, por ejemplo.
El tamaño de un aeropuerto y la variedad de servicios que ofrece depende
principalmente de la cantidad de vuelos que atiende el aeropuerto y el movimiento
de tráfico aéreo, que incluye el movimiento de pasajeros, carga y correo aéreo.
Naturalmente, los aeropuertos que mueven una gran cantidad de pasajeros, con
un alto movimiento de aeronaves, tienden a ocupar una mayor superficie.
Terminales de pasajeros
Son los edificios del lado tierra del aeródromo que permiten el manejo y
control de pasajeros que embarcan o desembarcan aeronaves. Para los
aeropuertos de pasajeros, las terminales tienen como función la conexión entre los
modos de acceso, con el modo de transporte aéreo: Puede ser el Taxi, automóvil,
autobuses, tren o metro.
Los centros aeroportuarios de gran o mediana categoría están bien
equipados para la atención de aeronaves importantes, así como para el tráfico de
pasajeros por el aeropuerto. En tales aeropuertos, hay áreas destinadas a la
facturación, terminales separadas para el embarque (donde el pasajero espera su
vuelo) y desembarque, servicios comerciales
La configuración de la terminal está determinada por el tipo de tráfico
(regional, nacional o internacional) y por la cantidad de viajeros. Los grandes
aeropuertos, no solo tienen un terminal. Puede suceder que las ampliaciones haya
llevado a construir varios edificios para suplir la demanda. Las terminales tienen
las siguientes dependencias: vestíbulos de chequeo, salas de embarque, bandas

de equipajes, puertas de salida, zonas de esparcimiento restaurantes, tiendas,
bancos, cajas de cambio, y aparcamiento de automóviles. y servicios de baño. Los
aeropuertos internacionales tienen además controles migratorios (control de
pasaportes y aduana. En la aduana, los pasajeros que salen o entran del país
reportan el ingreso o salida de dinero y mercancías.
Por las recientes amenazas terroristas, los controles de acceso a las
aeronaves son muy estrictos. Además de máquinas detectoras de metales y
escáneres corporales, muchos aeropuertos poseen máquinas de rayos X para la
detección de materiales peligrosos en el equipaje de los pasajeros.
Sin embargo, se ha encontrado que en aeropuertos de alto tráfico pueden
también ofrecer otros servicios comerciales que permite incrementar los ingresos
del operador del aeropuerto. Además le ofrecen al pasajero gran variedad de
opciones, mientras espera por varias horas. Por ejemplo, almacenes, salas VIP,
centros de internet, zonas de juegos, lugares de culto religioso, museos,
restaurantes, etc.
La forma del terminal de pasajeros de un aeropuerto trata de maximizar el
número de posiciones para el embarque de aeronaves, tratando de reducir las
distancias de caminata de los pasajeros. Por esa razón desde la parte central de
los edificios se desprenden corredores, que permiten la conexión con varios
aviones. Estos corredores se conocen como “espogones”. Muy frecuentemente los
pasajeros abordan aeronaves no desde las posiciones en la terminal, si no en la
plataforma.
Cuando las terminales de pasajeros están alejadas unas de las otras o
distantes de la terminal principal, entran en juego las líneas de autobuses y trenes
especiales que conectan una terminal a la otra, de modo que faciliten el
movimiento de pasajeros y operarios entre todas las terminales.

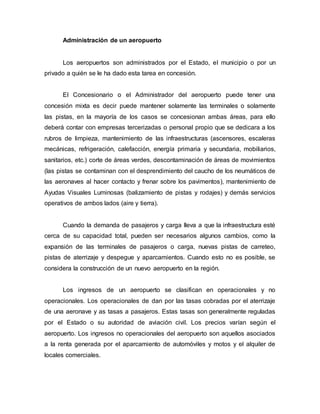

Administración de un aeropuerto
Los aeropuertos son administrados por el Estado, el municipio o por un
privado a quién se le ha dado esta tarea en concesión.
El Concesionario o el Administrador del aeropuerto puede tener una
concesión mixta es decir puede mantener solamente las terminales o solamente
las pistas, en la mayoría de los casos se concesionan ambas áreas, para ello
deberá contar con empresas tercerizadas o personal propio que se dedicara a los
rubros de limpieza, mantenimiento de las infraestructuras (ascensores, escaleras
mecánicas, refrigeración, calefacción, energía primaria y secundaria, mobiliarios,
sanitarios, etc.) corte de áreas verdes, descontaminación de áreas de movimientos
(las pistas se contaminan con el desprendimiento del caucho de los neumáticos de
las aeronaves al hacer contacto y frenar sobre los pavimentos), mantenimiento de
Ayudas Visuales Luminosas (balizamiento de pistas y rodajes) y demás servicios
operativos de ambos lados (aire y tierra).
Cuando la demanda de pasajeros y carga lleva a que la infraestructura esté
cerca de su capacidad total, pueden ser necesarios algunos cambios, como la
expansión de las terminales de pasajeros o carga, nuevas pistas de carreteo,
pistas de aterrizaje y despegue y aparcamientos. Cuando esto no es posible, se
considera la construcción de un nuevo aeropuerto en la región.
Los ingresos de un aeropuerto se clasifican en operacionales y no
operacionales. Los operacionales de dan por las tasas cobradas por el aterrizaje
de una aeronave y as tasas a pasajeros. Estas tasas son generalmente reguladas
por el Estado o su autoridad de aviación civil. Los precios varían según el
aeropuerto. Los ingresos no operacionales del aeropuerto son aquellos asociados
a la renta generada por el aparcamiento de automóviles y motos y el alquiler de
locales comerciales.

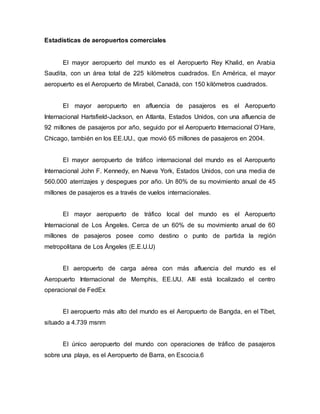

Estadísticas de aeropuertos comerciales
El mayor aeropuerto del mundo es el Aeropuerto Rey Khalid, en Arabia
Saudita, con un área total de 225 kilómetros cuadrados. En América, el mayor
aeropuerto es el Aeropuerto de Mirabel, Canadá, con 150 kilómetros cuadrados.
El mayor aeropuerto en afluencia de pasajeros es el Aeropuerto
Internacional Hartsfield-Jackson, en Atlanta, Estados Unidos, con una afluencia de
92 millones de pasajeros por año, seguido por el Aeropuerto Internacional O’Hare,
Chicago, también en los EE.UU., que movió 65 millones de pasajeros en 2004.
El mayor aeropuerto de tráfico internacional del mundo es el Aeropuerto
Internacional John F. Kennedy, en Nueva York, Estados Unidos, con una media de
560.000 aterrizajes y despegues por año. Un 80% de su movimiento anual de 45
millones de pasajeros es a través de vuelos internacionales.
El mayor aeropuerto de tráfico local del mundo es el Aeropuerto
Internacional de Los Ángeles. Cerca de un 60% de su movimiento anual de 60
millones de pasajeros posee como destino o punto de partida la región
metropolitana de Los Ángeles (E.E.U.U)
El aeropuerto de carga aérea con más afluencia del mundo es el
Aeropuerto Internacional de Memphis, EE.UU. Allí está localizado el centro
operacional de FedEx
El aeropuerto más alto del mundo es el Aeropuerto de Bangda, en el Tíbet,
situado a 4.739 msnm
El único aeropuerto del mundo con operaciones de tráfico de pasajeros
sobre una playa, es el Aeropuerto de Barra, en Escocia.6

El Aeropuerto de Gibraltar es el único aeropuerto del mundo en el cual la
pista de aterrizaje es cortada por la carretera más transitada de la ciudad.7
En Latinoamérica:
El aeropuerto latinoamericano con más tráfico de personas nacional e
internacional es el Aeropuerto Internacional Benito Juárez de la ciudad de México
y el aeropuerto Latinoamericano con más tráfico de carga es el Aeropuerto
Internacional El Dorado en Bogotá tanto internacionalmente como local.
El aeropuerto con más destinos hacia Latinoamérica es el Aeropuerto
Internacional de Miami.
El aeropuerto con la pista más larga de Latinoamérica es el Aeropuerto
Internacional Inca Manco Cápac en la localidad de Juliaca en Perú “más de 4.200
m”
El país latinoamericano con más destinos internacionales es México,
principalmente a Estados Unidos
El aeropuerto europeo con más conexiones a Latinoamérica es el
Aeropuerto de Madrid-Barajas en (Madrid), seguido de los aeropuertos de
Schiphol en Ámsterdam, Heathrow en Londres, Charles de Gaulle en París y el
Aeropuerto Internacional de Fráncfort del Meno.
CONSTRUCION DE UN AEROPUERTO
Para que se pueda concretar un aeropuerto, necesariamente se tiene que
construir lo que se haya planeado y proyectado del mismo.

Siendo la Construcción de Aeropuertos una de las Obras más importantes
de la infraestructura de un País, su complejidad de obras de construcción e
instalaciones hace que la ejecución de estas sea interdisciplinaria, con
profesionales especializados para lograr que su puesta en operación, cumpla con
el requisito de Costo – Tiempo – Calidad y Seguridad.
Los Procedimientos Constructivos que Intervienen en la Construcción de un
Aeropuerto, tienen ciertas similitudes y cada obra cuenta con particularidades en
función del servicio ó utilización que va a tener y se componen de los siguientes
elementos:
Trazo y Nivelación.- Como su nombre lo indica es la ubicación de la obra
que se trate, respecto al Proyecto General de Aeropuerto y se establecen sus
puntos de control necesarios para verificar en el proceso de la obra su nivelación
horizontal y vertical.
Desmonte y Despalme.- Aquí se realiza la tala y destronque de árboles,
roza de maleza y desenraicé. Después se efectúa el despalme que consiste en
eliminar la capa vegetal del terreno, hasta encontrar terreno sano.
Excavación.- La excavación se lleva a cabo con maquinaria, equipo o con
herramienta manual, dependiendo del tipo de obra por construir.
También se lleva a efecto la excavación de bancos de material, con la
utilización de maquinaria y/o explosivos, para que el producto se pase a
trituradoras que proporcionarán los materiales pétreos a utilizarse en diferentes
tipos de obra.
Terraplenes y Rellenos.- Los Terraplenes se forman con material producto
de la excavación o con material de banco, se desplantan a nivel de subrasante

para posteriormente recibir la estructura que va a soportar y que debe cumplir con
su procedimiento constructivo y resistencia para el tipo de obra.
EL Relleno se utiliza generalmente para cubrir cimentaciones, zanjas de
tuberías, algunas deformaciones de terreno y pueden ser realizados con material
producto de la excavación o si el proyecto marca que sea material de banco, su
construcción se realiza con maquinaria equipo y herramienta manual acorde con el
relleno que se trate.
Compactación.- Todas las Obras de Construcción del Aeropuerto
requieren de Compactación de su terreno natural de su desplante, así como, de
sus rellenos y terraplenes, efectuándose con maquinaria, equipo y en algunos
casos con herramienta manual.
En su procedimiento constructivo se requiere de una humectación
adecuada, ya sea con pipas aspersores y aditamentos manuales según sea la
obra y esta humedad deberá señalar el laboratorio de campo cual es la óptima.
Hay que hacer notar que para la construcción de áreas operacionales del
Aeropuerto se requiere del suministro de materiales su extendido, su humectación
y su compactación, de acuerdo al método propuesto, para cada capa que forma la
estructura de pavimento y en el caso de carpetas asfálticas su compactación,
tendido del sello y compactación final.
En el rubro de la construcción la ingeniería civil tiene una gran importancia
ya que se encarga de la construcción de las áreas operacionales, edificaciones
(cimentaciones y estructuras, zonas de combustible, cuerpo de rescate y extinción
de incendios, torre de control y edificios anexos, camino de acceso y
estacionamientos, cercado y caminos perimetral, instalaciones y abastecimiento
de agua, drenajes, sanitarios y pluviales, etc.), en coordinación con los

especialistas en las distintas áreas, Arquitectos, Ingenieros, Electricistas, de
Instalaciones Hidráulicas y Sanitarias, Mecánicos y en Telecomunicaciones.
Esta diversidad hace que se establezca en base a los Programas de Obra
de cada área, una Gran Ruta Crítica, que permita controlar, coordinar todos los
eventos que la conforman, tomando en consideración los tiempos de ejecución, de
Obras que pueden iniciarse en forma paralela, de Obras secuenciales y de Obras
que por su naturaleza deben ser realizadas en una última etapa para poner en
operación el Aeropuerto.
Cabe señalar que esta última etapa se refiere a la Instalación de
Señalamientos, Ayudas Visuales y Electrónicas, Sistemas de Radio
Comunicación, Sistema de Revisión de Pasajeros y Equipaje y Sistemas de
Seguridad para vigilar las instalaciones del Aeropuerto.
Para obtener un resultado satisfactorio en la construcción de las diversas
Obras de un Aeropuerto se hace necesario efectuar una Supervisión por Personal
Calificado para cada tipo de Obra, con lo cual se asegurara no solo la Calidad de
los Materiales, de la Mano de Obra, de la Herramienta Equipo y Maquinaria, sino
también la Calidad de su Procedimiento Constructivo, la Seguridad Constructiva y
la Seguridad Operativa de la Obra, para efectuar su Entrega Recepción.
Al ponerse en Operación un Aeropuerto deben establecerse Programas de
Mantenimiento de Obras Civiles, de Instalaciones Generales y de Instalaciones
Especializadas que permiten llevar a cabo la detección oportuna de cualquier
problema o falla que pudiera presentarse, esto se establecerá en base a un
Sistema de Administración de Mantenimiento, y con formatos adecuados para la
evaluación diaria y preventiva de las obras. La base principal para un buen
mantenimiento es el personal bien seleccionado y su capacitación continua para
cada zona específica del Aeropuerto.

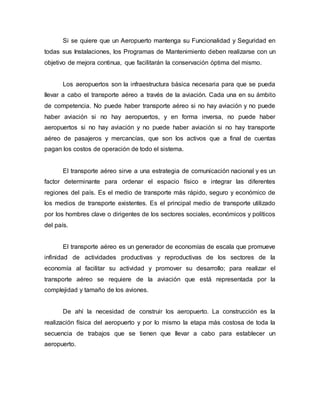

Si se quiere que un Aeropuerto mantenga su Funcionalidad y Seguridad en
todas sus Instalaciones, los Programas de Mantenimiento deben realizarse con un
objetivo de mejora continua, que facilitarán la conservación óptima del mismo.
Los aeropuertos son la infraestructura básica necesaria para que se pueda
llevar a cabo el transporte aéreo a través de la aviación. Cada una en su ámbito
de competencia. No puede haber transporte aéreo si no hay aviación y no puede
haber aviación si no hay aeropuertos, y en forma inversa, no puede haber
aeropuertos si no hay aviación y no puede haber aviación si no hay transporte
aéreo de pasajeros y mercancías, que son los activos que a final de cuentas
pagan los costos de operación de todo el sistema.
El transporte aéreo sirve a una estrategia de comunicación nacional y es un
factor determinante para ordenar el espacio físico e integrar las diferentes
regiones del país. Es el medio de transporte más rápido, seguro y económico de
los medios de transporte existentes. Es el principal medio de transporte utilizado
por los hombres clave o dirigentes de los sectores sociales, económicos y políticos
del país.
El transporte aéreo es un generador de economías de escala que promueve
infinidad de actividades productivas y reproductivas de los sectores de la
economía al facilitar su actividad y promover su desarrollo; para realizar el
transporte aéreo se requiere de la aviación que está representada por la
complejidad y tamaño de los aviones.
De ahí la necesidad de construir los aeropuerto. La construcción es la
realización física del aeropuerto y por lo mismo la etapa más costosa de toda la
secuencia de trabajos que se tienen que llevar a cabo para establecer un
aeropuerto.

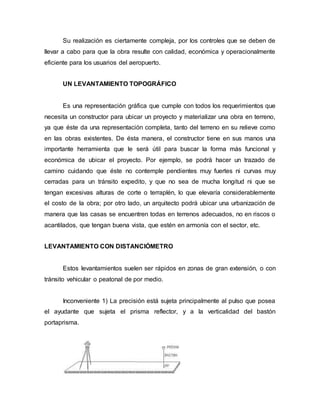

Su realización es ciertamente compleja, por los controles que se deben de
llevar a cabo para que la obra resulte con calidad, económica y operacionalmente
eficiente para los usuarios del aeropuerto.
UN LEVANTAMIENTO TOPOGRÁFICO
Es una representación gráfica que cumple con todos los requerimientos que
necesita un constructor para ubicar un proyecto y materializar una obra en terreno,
ya que éste da una representación completa, tanto del terreno en su relieve como
en las obras existentes. De ésta manera, el constructor tiene en sus manos una
importante herramienta que le será útil para buscar la forma más funcional y
económica de ubicar el proyecto. Por ejemplo, se podrá hacer un trazado de
camino cuidando que éste no contemple pendientes muy fuertes ni curvas muy
cerradas para un tránsito expedito, y que no sea de mucha longitud ni que se
tengan excesivas alturas de corte o terraplén, lo que elevaría considerablemente
el costo de la obra; por otro lado, un arquitecto podrá ubicar una urbanización de
manera que las casas se encuentren todas en terrenos adecuados, no en riscos o
acantilados, que tengan buena vista, que estén en armonía con el sector, etc.
LEVANTAMIENTO CON DISTANCIÓMETRO
Estos levantamientos suelen ser rápidos en zonas de gran extensión, o con
tránsito vehicular o peatonal de por medio.
Inconveniente 1) La precisión está sujeta principalmente al pulso que posea
el ayudante que sujeta el prisma reflector, y a la verticalidad del bastón
portaprisma.

La solución sería colocar un soporte al bastón que le dé firmeza y lo
mantenga vertical, el problema posterior sería la pérdida de tiempo si hay que
relevar muchos puntos.
Inconveniente 2) Cuando hay que realizar levantamiento de columnas o
paredes cueste lograr colocar el prisma en la verdadera posición.
PrismaTabique
Verdadera posición a determinar
La solución sería considerar el error "a" en cada medición, pero hay que
considerar que no siempre es constante ya que como el prisma de estar
apuntando al distanciómetro no siempre se lo puede apoyar a la pared.
LEVANTAMIENTO POR ESCUADRA
Estos levantamientos pueden ser muy útiles y precisos. No es necesario un
distanciómetro. Consiste en la materialización de dos ejes de referencia
perpendiculares entre sí y la medición de la distancia entre dicho eje y el objeto a
relevar.

Este trabajo se podría realizar con un operador y un ayudante, siempre que
las distancias se puedan tomar con una mira o con una cinta (sujeta a una varilla
lo suficientemente rígida).
Para lograr una mayor precisión es bueno asegurar la perpendicularidad de
la mira o cinta con el eje de referencia. Esto se debe lograr haciendo oscilar la
mira de un lado a otro durante la medición.
Del dibujo se obtiene que la menor lectura en la mira (d) será la que
mantiene la perpendicular con la línea de referencia y por ende la medida más
exacta. Este sistema de oscilación de la mire también vale para una nivelación.
LEVANTAMIENTOS TRIGONOMÉTRICOS
Se los puede llegar a considerar los más exactos.

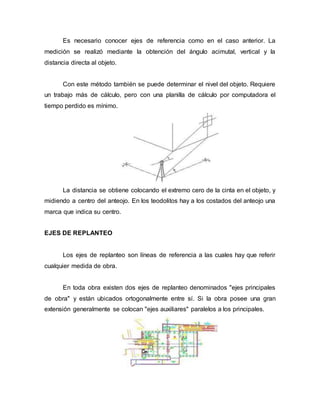

Es necesario conocer ejes de referencia como en el caso anterior. La
medición se realizó mediante la obtención del ángulo acimutal, vertical y la
distancia directa al objeto.
Con este método también se puede determinar el nivel del objeto. Requiere
un trabajo más de cálculo, pero con una planilla de cálculo por computadora el
tiempo perdido es mínimo.
La distancia se obtiene colocando el extremo cero de la cinta en el objeto, y
midiendo a centro del anteojo. En los teodolitos hay a los costados del anteojo una
marca que indica su centro.
EJES DE REPLANTEO
Los ejes de replanteo son líneas de referencia a las cuales hay que referir
cualquier medida de obra.
En toda obra existen dos ejes de replanteo denominados "ejes principales
de obra" y están ubicados ortogonalmente entre sí. Si la obra posee una gran
extensión generalmente se colocan "ejes auxiliares" paralelos a los principales.

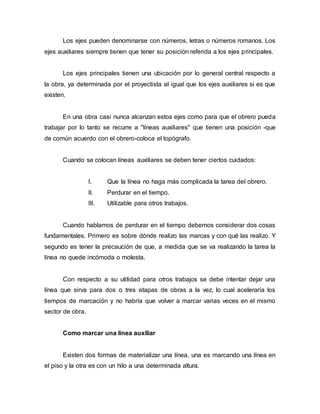

Los ejes pueden denominarse con números, letras o números romanos. Los
ejes auxiliares siempre tienen que tener su posición referida a los ejes principales.
Los ejes principales tienen una ubicación por lo general central respecto a
la obra, ya determinada por el proyectista al igual que los ejes auxiliares si es que
existen.
En una obra casi nunca alcanzan estos ejes como para que el obrero pueda
trabajar por lo tanto se recurre a "líneas auxiliares" que tienen una posición -que
de común acuerdo con el obrero-coloca el topógrafo.
Cuando se colocan líneas auxiliares se deben tener ciertos cuidados:
I. Que la línea no haga más complicada la tarea del obrero.
II. Perdurar en el tiempo.
III. Utilizable para otros trabajos.
Cuando hablamos de perdurar en el tiempo debemos considerar dos cosas
fundamentales. Primero es sobre dónde realizo las marcas y con qué las realizo. Y
segundo es tener la precaución de que, a medida que se va realizando la tarea la
línea no quede incómoda o molesta.
Con respecto a su utilidad para otros trabajos se debe intentar dejar una
línea que sirva para dos o tres etapas de obras a la vez, lo cual aceleraría los
tiempos de marcación y no habría que volver a marcar varias veces en el mismo
sector de obra.
Como marcar una línea auxiliar
Existen dos formas de materializar una línea, una es marcando una línea en
el piso y la otra es con un hilo a una determinada altura.

Las marcas en el piso se pueden realizar de muchas maneras, las más
comunes son:
 Con chocia: se materializa la línea con este instrumento que consta
de una cajita conteniendo un hilo impregnado en un material llamado
ferrite (que en realidad es la marca).
 Con hilo y pintura: se tensa el hilo en el piso y se pinta con aerosol
encima, al sacar el hilo queda sin pintar la marca de la línea.
Las marcas con hilo se dejan generalmente en altura, sujetando los
extremos del hilo en clavos, caballetes, etc.
En este tipo de materialización, de líneas, es necesario trabajar también con
una plomada.
Tipos de marcas en la pared
 Marcas para ejes
 Marcas para nivel
Las marcas se pueden realizar con clavos o cintas de enmascarar y
pinturas en aerosol.
Cuando se utilizan clavos para marcar niveles se debe tener cuidado de
que siempre se tome corno referencia el mismo sector de la cabeza del clavo. Es
muy común que cuando se eje da nivel al clavo con la mira apoyada en la cabeza

del mismo, al utilizarlo en otro momento se tome como referencia el centro de la
cabeza.

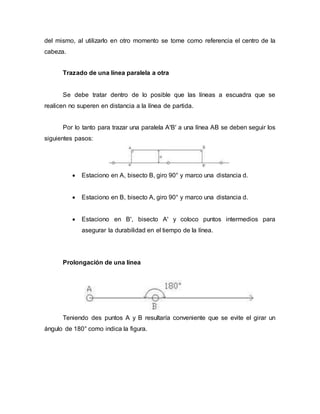

Trazado de una línea paralela a otra
Se debe tratar dentro de lo posible que las líneas a escuadra que se
realicen no superen en distancia a la línea de partida.
Por lo tanto para trazar una paralela A'B' a una línea AB se deben seguir los
siguientes pasos:
 Estaciono en A, bisecto B, giro 90° y marco una distancia d.
 Estaciono en B, bisecto A, giro 90° y marco una distancia d.
 Estaciono en B', bisecto A' y coloco puntos intermedios para
asegurar la durabilidad en el tiempo de la línea.
Prolongación de una línea
Teniendo des puntos A y B resultaría conveniente que se evite el girar un
ángulo de 180° como indica la figura.

Siendo mucho más preciso si se estaciona en A se apunta a B y se sigue la
línea sin girar el equipo.
EQUIPO UTILIZADO.
En la presente práctica se hará uso de cuatro instrumentos, éstos son el
taquímetro o teodolito, el nivel, la mira y la huincha, de los cuales se hace
referencia a continuación.
EL TAQUÍMETRO es un instrumento topográfico que sirve tanto para medir
distancias, como ángulos horizontales y verticales con gran precisión. En esencia,

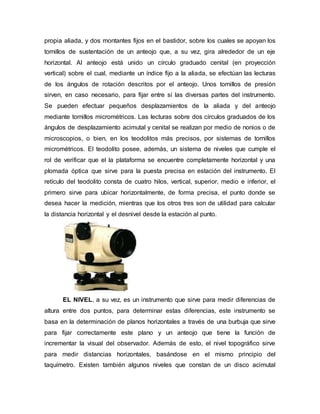

un taquímetro consta de una plataforma que se apoya en tres tornillos de
nivelación, un círculo graduado acimutal (en proyección horizontal), un bastidor
(aliada) que gira sobre un eje vertical y que está provisto de un índice que se
desplaza sobre el círculo acimutal y sirve para medir los ángulos de rotación de la

propia aliada, y dos montantes fijos en el bastidor, sobre los cuales se apoyan los
tornillos de sustentación de un anteojo que, a su vez, gira alrededor de un eje
horizontal. Al anteojo está unido un círculo graduado cenital (en proyección
vertical) sobre el cual, mediante un índice fijo a la aliada, se efectúan las lecturas
de los ángulos de rotación descritos por el anteojo. Unos tornillos de presión
sirven, en caso necesario, para fijar entre sí las diversas partes del instrumento.
Se pueden efectuar pequeños desplazamientos de la aliada y del anteojo
mediante tornillos micrométricos. Las lecturas sobre dos círculos graduados de los
ángulos de desplazamiento acimutal y cenital se realizan por medio de nonios o de
microscopios, o bien, en los teodolitos más precisos, por sistemas de tornillos
micrométricos. El teodolito posee, además, un sistema de niveles que cumple el
rol de verificar que el la plataforma se encuentre completamente horizontal y una
plomada óptica que sirve para la puesta precisa en estación del instrumento. El
retículo del teodolito consta de cuatro hilos, vertical, superior, medio e inferior, el
primero sirve para ubicar horizontalmente, de forma precisa, el punto donde se
desea hacer la medición, mientras que los otros tres son de utilidad para calcular
la distancia horizontal y el desnivel desde la estación al punto.
EL NIVEL, a su vez, es un instrumento que sirve para medir diferencias de
altura entre dos puntos, para determinar estas diferencias, este instrumento se
basa en la determinación de planos horizontales a través de una burbuja que sirve
para fijar correctamente este plano y un anteojo que tiene la función de
incrementar la visual del observador. Además de esto, el nivel topográfico sirve
para medir distancias horizontales, basándose en el mismo principio del
taquímetro. Existen también algunos niveles que constan de un disco acimutal

para medir ángulos horizontales, sin embargo, este hecho no es de interés en la
práctica ya que dicho instrumento no será utilizado para medir ángulos.
EL TRÍPODE es un instrumento que tiene la particularidad de soportar un
equipo de medición como un taquímetro o nivel, su manejo es sencillo ,pues
consta de tres patas que pueden ser de madera o de aluminio, las que son
regulables para así poder tener un mejor manejo para subir o bajar las patas que
se encuentran fijas en el terreno. El plato consta de un tornillo el cual fija el equipo
que se va a utilizar para hacer las mediciones.
El tipo de trípode que se utilizó en esta ocasión tiene las siguientes
características:
Patas de madera que incluye cinta para llevarlo en el hombro.
Diámetro de la cabeza: 158 mm.
Altura de 1,05 m. extensible a 1,7 m.
Peso: 6,5 Kg.

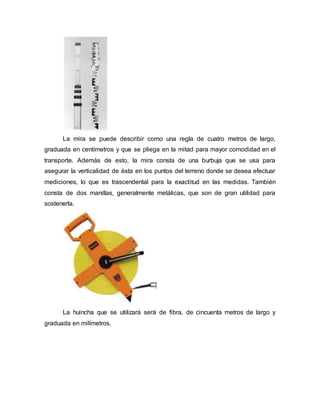

La mira se puede describir como una regla de cuatro metros de largo,
graduada en centímetros y que se pliega en la mitad para mayor comodidad en el
transporte. Además de esto, la mira consta de una burbuja que se usa para
asegurar la verticalidad de ésta en los puntos del terreno donde se desea efectuar
mediciones, lo que es trascendental para la exactitud en las medidas. También
consta de dos manillas, generalmente metálicas, que son de gran utilidad para
sostenerla.
La huincha que se utilizará será de fibra, de cincuenta metros de largo y
graduada en milímetros.

CONCLUSIÓN
Con el levantamiento topográfico quedó de manifiesto, además, que no es
la aplicación de un determinado sistema la que otorga mejores resultados o mayor
precisión; sino que es la combinación o complementación de todos los sistemas o
procedimientos que se han puesto a disposición durante el curso, lo que da la
mayor satisfacción en cuanto a reducción de errores, rapidez, eficacia y resultados
se refiere.
También es lógico pensar que un levantamiento topográfico hecho por
medio de un instrumento tal como la estación total sea mucho más preciso y
rápido, ya que las medidas de distancias y desniveles hechas a través de este
aparato no están sujetas a las limitaciones del ojo humano, que, como ya se ha
visto y ha quedado demostrado a lo largo de los trabajos prácticos, es la principal
fuente de error en las nivelaciones y los levantamientos.
Como se pudo observar el aeródromo es un terreno llano provisto de pistas
y demás instalaciones necesarias para el despegue y aterrizaje de aviones,
también el transporte aéreo se considera como el más seguro de todos los tipos
de transporte. Los adelantos de la navegación aérea, de las telecomunicaciones y
de las facilidades electrónicas han permitido que la aviación haya progresado
maravillosamente.
Es necesario que la construcción de un aeropuerto esté debidamente
planificada, y tomando él cuenta el entorno, emplazamiento el cual pueda
asegurar el suficiente espacio aéreo sin obstáculos para el acceso de las
aeronaves por aire con seguridad, el suficiente terreno para las actividades en
tierra y, al mismo tiempo, la adecuada comunicación con el área metropolitana.
Todo ello sin deteriorar el entorno de forma apreciable, para lo cual se realizará un
estudio de impacto ambiental con el fin de introducir las medidas correctoras

adecuadas, el plan director para conocer las aeronaves q despegarán o
aterrizarán en el mismo, entre otros planes necesario para las operaciones.
La Asociación de Transporte Aéreo Internacional tiene como objetivo
principal Promover transporte aéreo seguro, regular y económico para beneficio de
las personas de todo el mundo, fomentar comercio aéreo y estudiar los problemas
relacionados a lo antes mencionado. Esta asociación es llamada IATA alrededor
del mundo, y regula todo lo concerniente al transporte aéreo.

BIBLIOGRAFIA
http://www.monografias.com/trabajos64/transporte-aereo/transporte-
aereo2.shtml#ixzz2rFpRcuqq
http://www.topografiaglobal.com.ar/archivos/teoria/ato.html
http://www.fagro.edu.uy/~topografia/docs/Capitulo%201.pdf
Arturo Quintana, Topografía, Editorial Universitaria.
Profesor P. Werkmeister, Topografía, Editorial Labor S. A.
http://cipres.cec.uchile.cl/~ci35a/index.html#obje
http://diablo.univalle.edu.co/~jumaca/trabajos/taquimetria.html
http://www.berdala.com/

Aeropuertos

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Aeropuertos

Último

Aeropuertos
