1. Aire Acondicionado
Automotriz

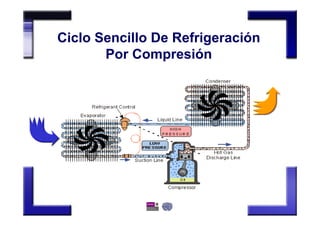

2. Ciclo Sencillo De Refrigeración
Por Compresión

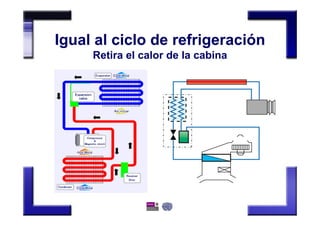

3. Igual al ciclo de refrigeración
Retira el calor de la cabina

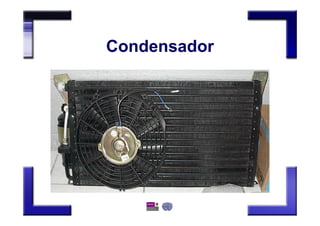

4. Condensador

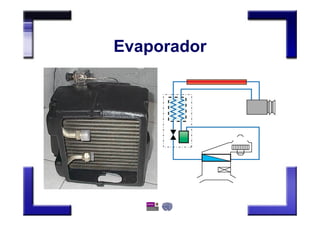

5. Evaporador

6. Compresor

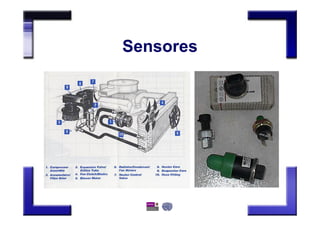

7. Sensores

8. Embrague Eléctrico

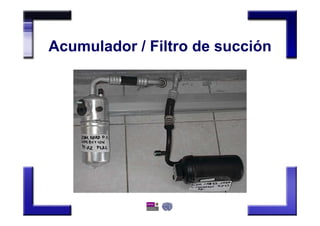

9. Acumulador / Filtro de succión

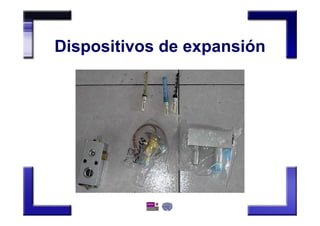

10. Dispositivos de expansión

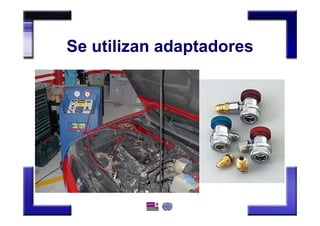

11. Se utilizan adaptadores

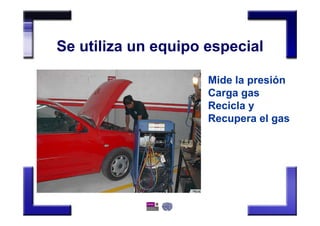

12. Se utiliza un equipo especial
Mide la presión
Carga gas
Recicla y
Recupera el gas

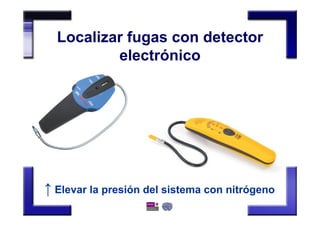

14. Localizar fugas con detector
electrónico
↑ Elevar la presión del sistema con nitrógeno

15. Detector de fugas de flama

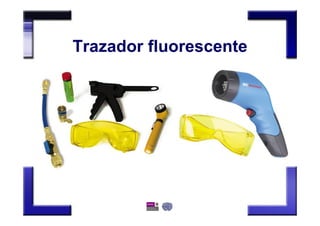

16. Trazador fluorescente

17. Elevamos la presión
con nitrógeno
60→120
psig
Esperamos
24 horas a que
se mantenga la presión
CONSTANTE

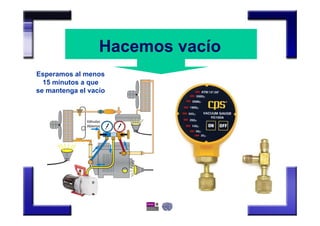

18. Hacemos vacío
Esperamos al menos
15 minutos a que
se mantenga el vacío

20. ¿Por qué es necesario
hacer un vacío correcto
en un sistema de
refrigeración?

21. Gases no condensables en el
sistema
• Si queda aire en el sistema:
1. Ocasiona que suba la temperatura en
el lado de alta presión del sistema.
2. La válvula de la descarga se calienta
más de lo normal.
3. Se forman sólidos orgánicos que
ocasionan fallas en el compresor.

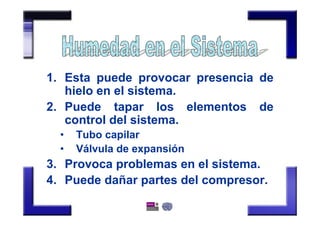

24. 1. Esta puede provocar presencia de
hielo en el sistema.
2. Puede tapar los elementos de
control del sistema.
• Tubo capilar
• Válvula de expansión
3. Provoca problemas en el sistema.
4. Puede dañar partes del compresor.

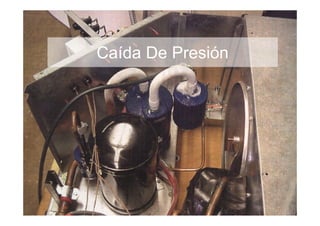

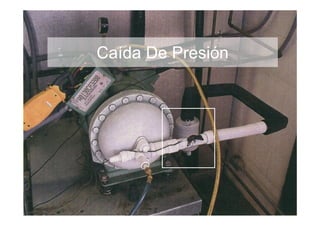

25. Caída De Presión

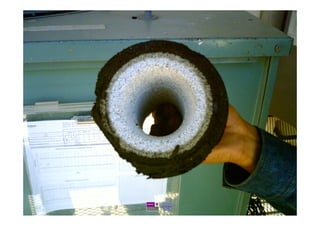

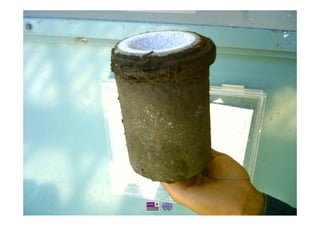

26. Caída De Presión

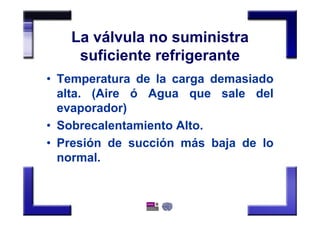

29. La válvula no suministra
suficiente refrigerante
• Temperatura de la carga demasiado
alta. (Aire ó Agua que sale del
evaporador)
• Sobrecalentamiento Alto.
• Presión de succión más baja de lo
normal.

30. La válvula suministra
demasiado refrigerante
• Retorno de líquido al compresor
• Sobrecalentamiento demasiado bajo
• Presión de succión normal o más
alta
Válvulas de Expansión Termostática
Instalación, Servicio y Ensamble
Sporland Valve Company
Boletín EXP(S1) 10-11
Enero 2000

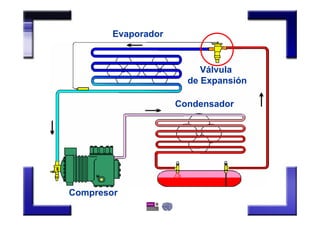

31. Evaporador
Compresor
Condensador
Válvula
de Expansión

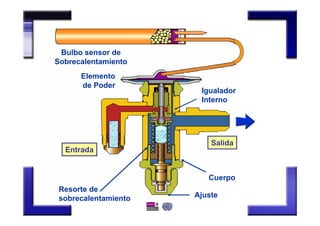

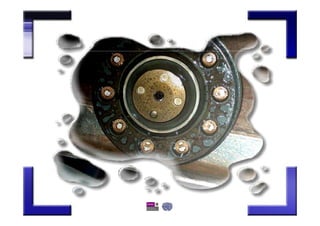

33. Bulbo sensor de
Sobrecalentamiento
Elemento
de Poder
Entrada
Salida
Cuerpo
Igualador
Interno
Ajuste
Resorte de
sobrecalentamiento

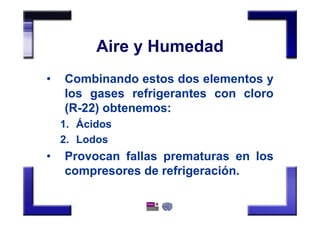

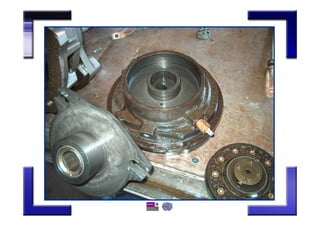

35. Aire y Humedad
• Combinando estos dos elementos y
los gases refrigerantes con cloro
(R-22) obtenemos:
1. Ácidos
2. Lodos
• Provocan fallas prematuras en los
compresores de refrigeración.

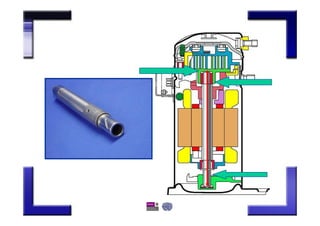

37. Espiral Fijo
Espiral Orbitante
El Compresor Scroll

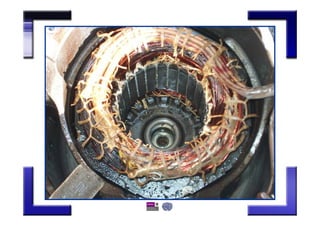

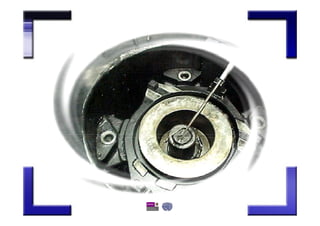

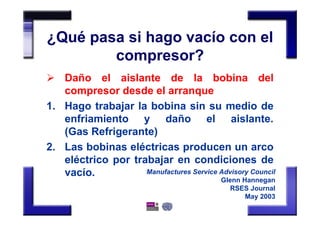

40. ¿Qué pasa si hago vacío con el
compresor?
Daño el aislante de la bobina del
compresor desde el arranque
1. Hago trabajar la bobina sin su medio de
enfriamiento y daño el aislante.
(Gas Refrigerante)
2. Las bobinas eléctricas producen un arco
eléctrico por trabajar en condiciones de
vacío. Manufactures Service Advisory Council
Glenn Hannegan
RSES Journal
May 2003

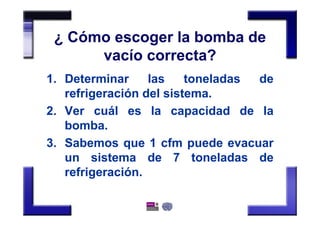

41. ¿ Cómo escoger la bomba de
vacío correcta?
1. Determinar las toneladas de
refrigeración del sistema.
2. Ver cuál es la capacidad de la
bomba.
3. Sabemos que 1 cfm puede evacuar
un sistema de 7 toneladas de
refrigeración.

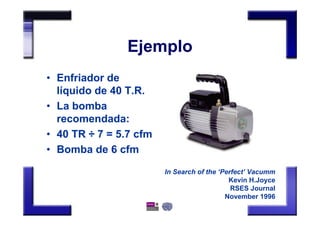

42. Ejemplo
• Enfriador de
líquido de 40 T.R.
• La bomba
recomendada:
• 40 TR ÷ 7 = 5.7 cfm
• Bomba de 6 cfm
In Search of the ‘Perfect’ Vacumm
Kevin H.Joyce
RSES Journal
November 1996

43. Midiendo el vacío

45. Es necesario
un
vacuómetro
para medir el
vacío

47. El Barrido de Nitrógeno
Elimina la Humedad

48. El tanque de nitrógeno deberá
tener regulador

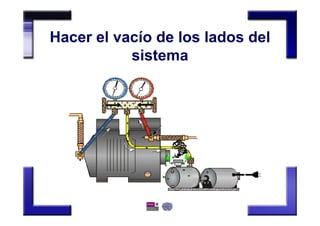

49. Hacer el vacío de los lados del
sistema

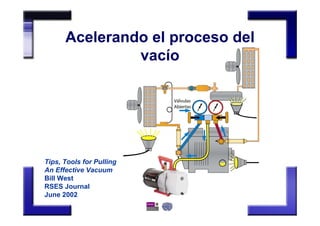

50. Acelerando el proceso del
vacío
Tips, Tools for Pulling
An Effective Vacuum
Bill West
RSES Journal
June 2002

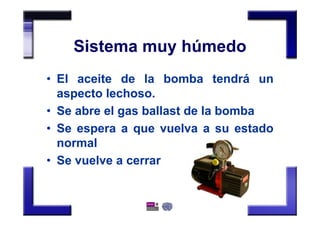

51. Sistema muy húmedo
• El aceite de la bomba tendrá un
aspecto lechoso.

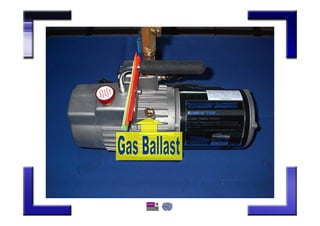

• Se abre el gas ballast de la bomba
• Se espera a que vuelva a su estado
normal
• Se vuelve a cerrar

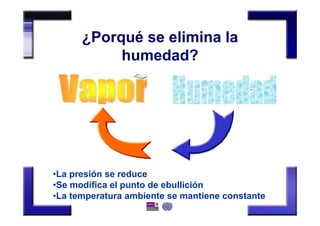

53. ¿Porqué se elimina la
humedad?
•La presión se reduce
•Se modifica el punto de ebullición
•La temperatura ambiente se mantiene constante

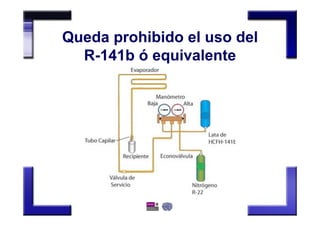

54. Queda prohibido el uso del
R-141b ó equivalente

55. Copeland Application Engineering Bulletin
2 psig
Proceso
» Se conecta la bomba de vacío
al sistema
» Se pone en marcha la bomba
» Nos detenemos cuando
tengamos una lectura de
1500 micrones
» Rompemos el vacío con
nitrógeno y presurízanos el
sistema con 2 libras.
Limpieza de tres
vacíos

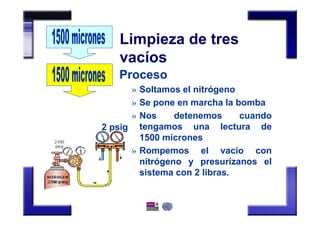

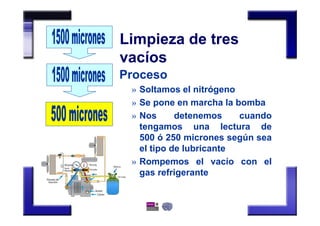

56. Copeland Application Engineering Bulletin
Limpieza de tres
vacíos
Proceso
» Soltamos el nitrógeno
» Se pone en marcha la bomba
» Nos detenemos cuando
tengamos una lectura de
1500 micrones
» Rompemos el vacío con
nitrógeno y presurízanos el
sistema con 2 libras.
2 psig

57. Copeland Application Engineering Bulletin
Limpieza de tres
vacíos
Proceso
» Soltamos el nitrógeno
» Se pone en marcha la bomba
» Nos detenemos cuando
tengamos una lectura de
500 ó 250 micrones según sea
el tipo de lubricante
» Rompemos el vacío con el
gas refrigerante

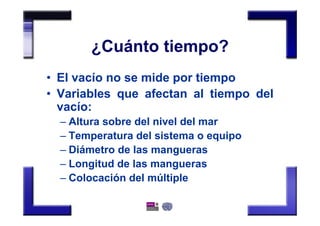

58. ¿Cuánto tiempo?
• El vacío no se mide por tiempo
• Variables que afectan al tiempo del
vacío:
– Altura sobre del nivel del mar
– Temperatura del sistema o equipo
– Diámetro de las mangueras
– Longitud de las mangueras
– Colocación del múltiple

59. Copeland Compressor Operation & Service Semminar 1998
Nivel De Vacío Correcto
Aceite Mineral o Aceite Alkilbenceno
500μ micrones
250μ micrones
Aceite Polyol Ester ó Polyalquilenglicol
