El documento explica el principio de regulación del alternador, que consiste en gobernar la corriente de excitación para mantener la tensión generada constante cuando varía el número de revoluciones o la carga. Describe los tipos de regulación electromecánica y electrónica, y los pasos para comprobar el funcionamiento correcto del regulador electrónico.

1. Principio de regulación EL ALTERNADOR

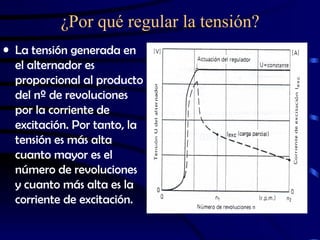

2. ¿Por qué regular la tensión? La tensión generada en el alternador es proporcional al producto del nº de revoluciones por la corriente de excitación. Por tanto, la tensión es más alta cuanto mayor es el número de revoluciones y cuanto más alta es la corriente de excitación.

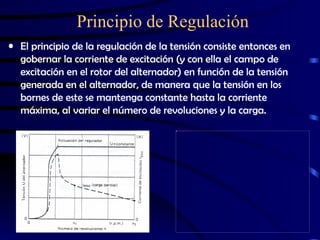

3. Principio de Regulación El principio de la regulación de la tensión consiste entonces en gobernar la corriente de excitación (y con ella el campo de excitación en el rotor del alternador) en función de la tensión generada en el alternador, de manera que la tensión en los bornes de este se mantenga constante hasta la corriente máxima, al variar el número de revoluciones y la carga.

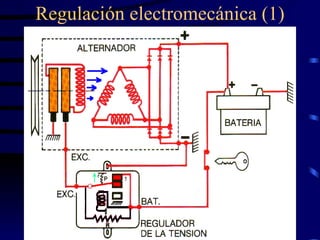

4. Regulación electromecánica (1)

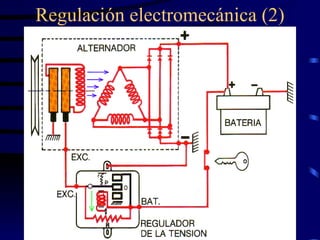

5. Regulación electromecánica (2)

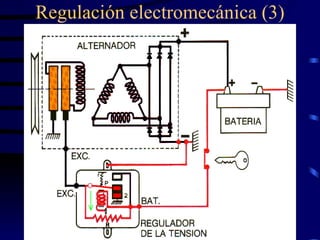

6. Regulación electromecánica (3)

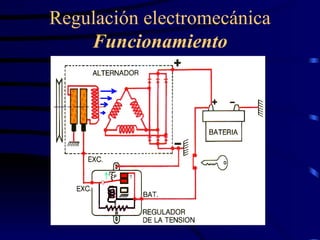

7. Regulación electromecánica Funcionamiento

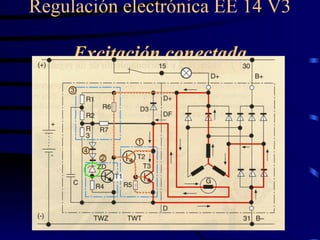

8. Regulación electrónica EE 14 V3 Excitación conectada

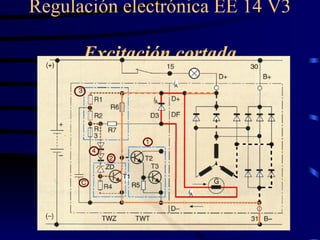

9. Regulación electrónica EE 14 V3 Excitación cortada

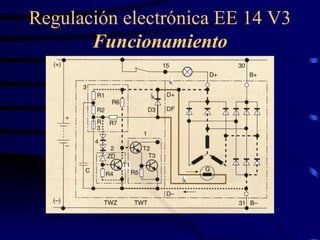

10. Regulación electrónica EE 14 V3 Funcionamiento

11. Comprobación del regulador electrónico DIODOS DE PROTECCIÓN Azul del regulador a negativo de batería y cada uno de los amarillos con lámpara en serie a positivo de batería. LA LUZ DEBE ENCENDERSE. Realizar después invertido los terminales. LA LUZ NO DEBE ENCENDERSE

12. Comprobación del regulador electrónico FUNCIONAMIENTO Conectar negativo a masa y positivo a cable rojo. Conectar lámpara en paralelo con cable verde y ver que la LUZ SE ENCIENDE. De no ser así el regulador está defectuoso.

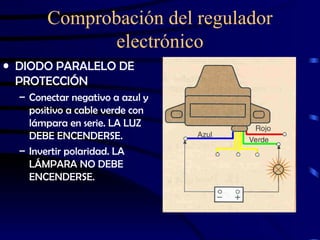

13. Comprobación del regulador electrónico DIODO PARALELO DE PROTECCIÓN Conectar negativo a azul y positivo a cable verde con lámpara en serie. LA LUZ DEBE ENCENDERSE. Invertir polaridad. LA LÁMPARA NO DEBE ENCENDERSE.
