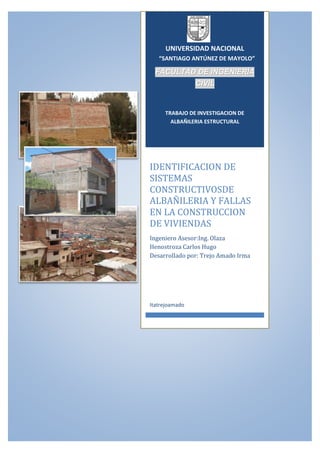

ALBAÑILERIA ESTRUCTURAL

TRABAJO DE INVESTIGACION DE
ALBAÑILERIA ESTRUCTURAL
IDENTIFICACION DE
SISTEMAS
CONSTRUCTIVOSDE
ALBAÑILERIA Y FALLAS
EN LA CONSTRUCCION
DE VIVIENDAS
Ingeniero Asesor:Ing. Olaza
Henostroza Carlos Hugo
Desarrollado por: Trejo Amado Irma
Itatrejoamado
UNIVERSIDAD NACIONAL
“SANTIAGO ANTÚNEZ DE MAYOLO”
FACULTAD DE INGENIERÍA
CIVIL

ALBAÑILERÍA ESTRUCTURAL TRABAJO DE INVESTIGACION
1
IDENTIFICACION DE FALLAS EN CONSTRUCCION DE
EDIFICACIONES DE ALBAÑILERIA EN LA CIUDAD DE HUARAZ
1.- INTRODUCCION:
La identificación de fallas en la construcción se realizo en la Ciudad de Huaraz, parte de
Centenario, Shancayan y Nicrupampa, por donde se hizo el recorrido de las principales
calles y pasajes reconociendo las fallas o incumplimiento de las Normas E070,
observando en la mayoría de las edificaciones las mismas anomalías de construcción con
diferencia en magnitud y gravedad. Sin el diseño y supervisión de un ingeniero civil y lo
peor construido por un personal no calificado, solo por las recomendaciones y
experiencias de un maestro de obra.
Siendo recurrente en las edificaciones la falta de una adecuada configuración estructural,
con componentes de dimensiones apropiadas y materiales con una proporción y
resistencia suficientes para soportar la acción de las fuerzas causadas por los sismos que
podrían ocurrir en la ciudad. Por la ubicación geográfica de la ciudad de Huaraz, que es
en una zona de alta sismicidad (Zona 3), este esta propenso a la acción sísmica que en
algún momento puede ocurrir (zona de silencio sísmico), por tanto debemos ser
conscientes de los peligros que corremos y ser cuidadosos en las edificaciones donde
estamos residiendo y en la nuevas construcciones, cumpliendo con las especificaciones y
recomendaciones que nos brinda el Reglamento Nacional de Edificaciones E.070 de
construcciones de estructuras de albañilería.
2.- FALLAS POR DEFECTOS CONSTRUCTIVOS EN LA CIUDAD DE
HUARAZ:
Las edificaciones, en especial las de adobe y ladrillos sin columnas han sufrido un
colapso casi total debido al desconocimiento de métodos constructivos para la concepción
de viviendas sismo resistentes y por falta de normas que controlen y detallen este tipo de
construcciones.
Se observa también combinación de muchos tipos de materiales para una sola
edificación.

2

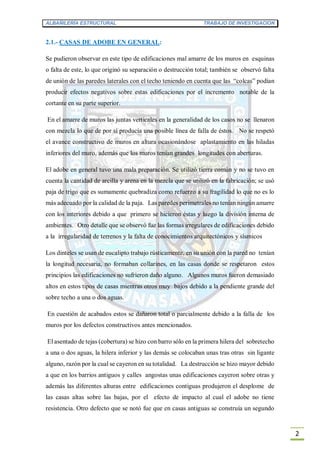

2.1.- CASAS DE ADOBE EN GENERAL:
Se pudieron observar en este tipo de edificaciones mal amarre de los muros en esquinas
o falta de este, lo que originó su separación o destrucción total; también se observó falta
de unión de las paredes laterales con el techo teniendo en cuenta que las “colcas” podían
producir efectos negativos sobre estas edificaciones por el incremento notable de la
cortante en su parte superior.
En el amarre de muros las juntas verticales en la generalidad de los casos no se llenaron
con mezcla lo que de por sí producía una posible línea de falla de éstos. No se respetó
el avance constructivo de muros en altura ocasionándose aplastamiento en las hiladas
inferiores del muro, además que los muros tenían grandes longitudes con aberturas.
El adobe en general tuvo una mala preparación. Se utilizó tierra común y no se tuvo en
cuenta la cantidad de arcilla y arena en la mezcla que se utilizó en la fabricación; se usó
paja de trigo que es sumamente quebradiza como refuerzo a su fragilidad lo que no es lo
más adecuado por la calidad de la paja. Las paredes perimetrales no tenían ningún amarre
con los interiores debido a que primero se hicieron éstas y luego la división interna de
ambientes. Otro detalle que se observó fue las formas irregulares de edificaciones debido
a la irregularidad de terrenos y la falta de conocimientos arquitectónicos y sísmicos
Los dinteles se usan de eucalipto trabajo rústicamente, en su unión con la pared no tenían
la longitud necesaria, no formaban collarines, en las casas donde se respetaron estos
principios las edificaciones no sufrieron daño alguno. Algunos muros fueron demasiado
altos en estos tipos de casas mientras otros muy bajos debido a la pendiente grande del
sobre techo a una o dos aguas.
En cuestión de acabados estos se dañaron total o parcialmente debido a la falla de los
muros por los defectos constructivos antes mencionados.
El asentado de tejas (cobertura) se hizo con barro sólo en la primera hilera del sobretecho
a una o dos aguas, la hilera inferior y las demás se colocaban unas tras otras sin ligante
alguno, razón por la cual se cayeron en su totalidad. La destrucción se hizo mayor debido
a que en los barrios antiguos y calles angostas unas edificaciones cayeron sobre otras y
además las diferentes alturas entre edificaciones contiguas produjeron el desplome de
las casas altas sobre las bajas, por el efecto de impacto al cual el adobe no tiene
resistencia. Otro defecto que se notó fue que en casas antiguas se construía un segundo

3

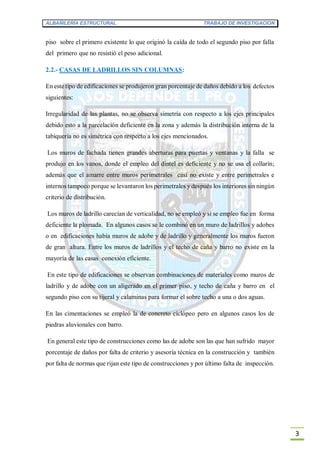

piso sobre el primero existente lo que originó la caída de todo el segundo piso por falla
del primero que no resistió el peso adicional.
2.2.- CASAS DE LADRILLOS SIN COLUMNAS:
En este tipo de edificaciones se produjeron gran porcentaje de daños debido a los defectos
siguientes:
Irregularidad de las plantas, no se observa simetría con respecto a los ejes principales
debido esto a la parcelación deficiente en la zona y además la distribución interna de la
tabiquería no es simétrica con respecto a los ejes mencionados.
Los muros de fachada tienen grandes aberturas para puertas y ventanas y la falla se
produjo en los vanos, donde el empleo del dintel es deficiente y no se usa el collarín;
además que el amarre entre muros perimetrales casi no existe y entre perimetrales e
internos tampoco porque se levantaron los perimetrales y después los interiores sin ningún
criterio de distribución.
Los muros de ladrillo carecían de verticalidad, no se empleó y sí se empleo fue en forma
deficiente la plomada. En algunos casos se le combinó en un muro de ladrillos y adobes
o en edificaciones había muros de adobe y de ladrillo y generalmente los muros fueron
de gran altura. Entre los muros de ladrillos y el techo de caña y barro no existe en la
mayoría de las casas conexión eficiente.
En este tipo de edificaciones se observan combinaciones de materiales como muros de
ladrillo y de adobe con un aligerado en el primer piso, y techo de caña y barro en el
segundo piso con su tijeral y calaminas para formar el sobre techo a una o dos aguas.
En las cimentaciones se empleó la de concreto ciclópeo pero en algunos casos los de
piedras aluvionales con barro.
En general este tipo de construcciones como las de adobe son las que han sufrido mayor
porcentaje de daños por falta de criterio y asesoría técnica en la construcción y también
por falta de normas que rijan este tipo de construcciones y por último falta de inspección.

4

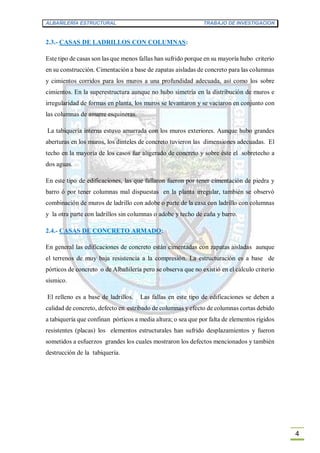

2.3.- CASAS DE LADRILLOS CON COLUMNAS:
Este tipo de casas son las que menos fallas han sufrido porque en su mayoría hubo criterio
en su construcción. Cimentación a base de zapatas aisladas de concreto para las columnas
y cimientos corridos para los muros a una profundidad adecuada, así como los sobre
cimientos. En la superestructura aunque no hubo simetría en la distribución de muros e
irregularidad de formas en planta, los muros se levantaron y se vaciaron en conjunto con
las columnas de amarre esquineras.
La tabiquería interna estuvo amarrada con los muros exteriores. Aunque hubo grandes
aberturas en los muros, los dinteles de concreto tuvieron las dimensiones adecuadas. El
techo en la mayoría de los casos fue aligerado de concreto y sobre éste el sobretecho a
dos aguas.
En este tipo de edificaciones, las que fallaron fueron por tener cimentación de piedra y
barro ó por tener columnas mal dispuestas en la planta irregular, también se observó
combinación de muros de ladrillo con adobe o parte de la casa con ladrillo con columnas
y la otra parte con ladrillos sin columnas o adobe y techo de caña y barro.
2.4.- CASAS DE CONCRETO ARMADO:
En general las edificaciones de concreto están cimentadas con zapatas aisladas aunque
el terrenos de muy baja resistencia a la compresión. La estructuración es a base de
pórticos de concreto o de Albañilería pero se observa que no existió en el cálculo criterio
sísmico.
El relleno es a base de ladrillos. Las fallas en este tipo de edificaciones se deben a
calidad de concreto, defecto en estribado de columnas y efecto de columnas cortas debido
a tabiquería que confinan pórticos a media altura; o sea que por falta de elementos rígidos
resistentes (placas) los elementos estructurales han sufrido desplazamientos y fueron
sometidos a esfuerzos grandes los cuales mostraron los defectos mencionados y también
destrucción de la tabiquería.

5

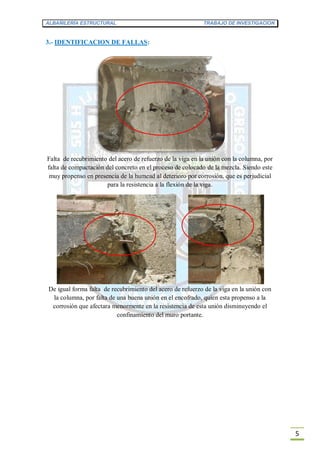

3.- IDENTIFICACION DE FALLAS:
Falta de recubrimiento del acero de refuerzo de la viga en la unión con la columna, por
falta de compactación del concreto en el proceso de colocado de la mezcla. Siendo este
muy propenso en presencia de la humead al deterioro por corrosión, que es perjudicial
para la resistencia a la flexión de la viga.
De igual forma falta de recubrimiento del acero de refuerzo de la viga en la unión con
la columna, por falta de una buena unión en el encofrado, quien esta propenso a la
corrosión que afectara menormente en la resistencia de esta unión disminuyendo el
confinamiento del muro portante.

6
Presencia de cangrejeras en la unión de
la columna de confinamiento y el muro,
este debido a la mala compactación que
se ha realizado en la colocación del
concreto, perjudicando el amarre que
deben presentar la columna y el muro
quien disminuirá la transmisión de
cargas laterales debido al sismo y
presenta muy poca longitud de dientes
quien disminuirá la conexión entre estas.
Agrietamiento del muro en una de las
esquinas, capaz debido al asentamiento
del cimiento por la mala compactación
o por presencia de agua que ocasionó
este asentamiento.
Discontinuidad en la colocación del
concreto en la viga formando juntas de
debilidad si es que se termina de
colocar el espesor de viga faltante, si es
que no entonces el acero de refuerzo
tendrá problemas de corrosión, más
aun la viga por corte disminuirá su
resistencia por los estribos libres que
presenta.

7
Se observa que no se cumplió con la
norma en el recubrimiento de los
refuerzos y en la continuidad de las
viguetas del aligerado, poniendo en
riesgo al acero a corrosión y
debilitando la resistencia a flexión y
corte del bolado de la vivienda.
No presenta junta de dilatación
adecuado no cumpliendo con la Norma
de construcciones, poniendo en riesgo
a ambas edificaciones que por las
deformaciones laterales de las
edificaciones ante un sismo estas
colisionarían provocando el colapso de
estas edificaciones. Otra falla que
presenta en el primer piso es que no
presenta junta de dilatación siendo aun
más peligroso de lo mencionado
anteriormente.
Falta de mortero en las juntas
horizontales y verticales,
disminuyendo el área neta de trabajo
del muro para la transmisión de
esfuerzos de compresión hacia el suelo
o a las vigas.

8

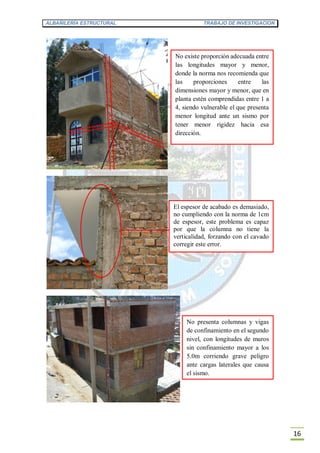

No existe proporción adecuada entre las longitudes mayor y menor, donde la norma nos
recomienda que las proporciones entre las dimensiones mayor y menor, que en planta
estén comprendidas entre 1 a 4, siendo vulnerable el que presenta menor longitud ante
un sismo por tener menor rigidez hacia esa dirección.
La viga no presenta continuidad
horizontal y uniformidad en su sección
disminuyendo la trabajabilidad de la
viga, y por otro lado no existe un
amarre adecuado entre las vigas.
Presencia de cangrejeras en las vigas,
disminuyendo el ancho de la viga con
consecuencias de reducción de
resistencia al corte y flexión, este
debido a la mala vibración que ha
tenido en la compactación de la mezcla
de concreto.

9
No presenta regularidad en elevación, se debe de evitar cambios bruscos de rigideces,
masas y discontinuidades en la transmisión de las fuerzas de gravedad y horizontales a
través de los muros hacia la cimentación.
No existe una buena unión entre la viga
y la columna, disminuyendo la
transmisión de esfuerzos de flexión y
carga vertical entre ellas y también con
presencia de cangrejera en la unión.
No presenta regularidad en elevación, se
debe de evitar cambios bruscos de
rigideces, masas y discontinuidades en la
transmisión de las fuerzas de gravedad y
horizontales a través de los muros hacia
la cimentación.

10
Discontinuidad de la viga, sin una buena
unión entre ellas.
Como se muestra en la imagen viga
adicional de amarre del muro, que
confina el muro del volado, siendo esta
una opción de amarre ante las fuerzas
laterales de un sismo.
Ancho de pasadizo menor de 90cm de,
no cumpliendo con la Norma, poniendo
en peligro la circulación o salida de los
habitantes ante algún fenómeno natural
que puede poner en peligro a la
edificación.

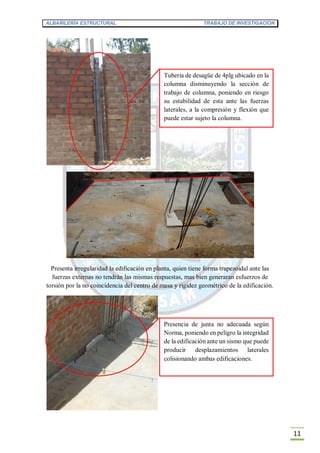

11
Presenta irregularidad la edificación en planta, quien tiene forma trapezoidal ante las
fuerzas externas no tendrán las mismas respuestas, mas bien generaran esfuerzos de
torsión por la no coincidencia del centro de masa y rigidez geométrico de la edificación.
Tubería de desagüe de 4plg ubicado en la
columna disminuyendo la sección de
trabajo de columna, poniendo en riesgo
su estabilidad de esta ante las fuerzas
laterales, a la compresión y flexión que
puede estar sujeto la columna.
Presencia de junta no adecuada según
Norma, poniendo en peligro la integridad
de la edificación ante un sismo que puede
producir desplazamientos laterales
colisionando ambas edificaciones.

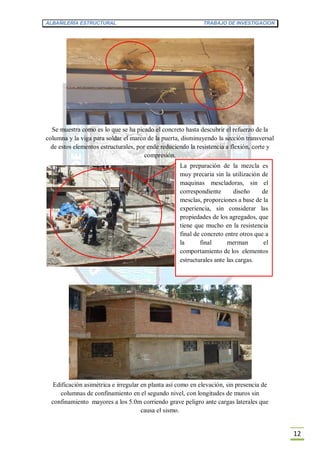

12
Se muestra como es lo que se ha picado el concreto hasta descubrir el refuerzo de la
columna y la viga para soldar el marco de la puerta, disminuyendo la sección transversal
de estos elementos estructurales, por ende reduciendo la resistencia a flexión, corte y
compresión.
Edificación asimétrica e irregular en planta así como en elevación, sin presencia de
columnas de confinamiento en el segundo nivel, con longitudes de muros sin
confinamiento mayores a los 5.0m corriendo grave peligro ante cargas laterales que
causa el sismo.
La preparación de la mezcla es
muy precaria sin la utilización de
maquinas mescladoras, sin el
correspondiente diseño de
mesclas, proporciones a base de la
experiencia, sin considerar las
propiedades de los agregados, que
tiene que mucho en la resistencia
final de concreto entre otros que a
la final merman el
comportamiento de los elementos
estructurales ante las cargas.

13

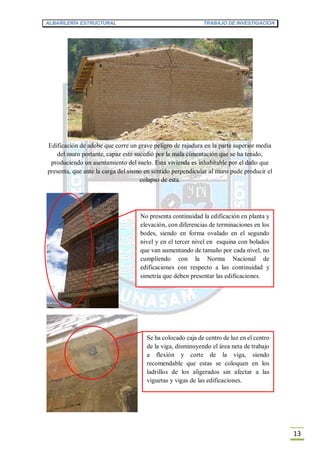

Edificación de adobe que corre un grave peligro de rajadura en la parte superior media
del muro portante, capaz este sucedió por la mala cimentación que se ha tenido,
produciendo un asentamiento del suelo. Esta vivienda es inhabitable por el daño que
presenta, que ante la carga del sismo en sentido perpendicular al muro pude producir el
colapso de esta.
No presenta continuidad la edificación en planta y
elevación, con diferencias de terminaciones en los
bodes, siendo en forma ovalado en el segundo
nivel y en el tercer nivel en esquina con bolados
que van aumentando de tamaño por cada nivel, no
cumpliendo con la Norma Nacional de
edificaciones con respecto a las continuidad y
simetría que deben presentar las edificaciones.
Se ha colocado caja de centro de luz en el centro
de la viga, disminuyendo el área neta de trabajo
a flexión y corte de la viga, siendo
recomendable que estas se coloquen en los
ladrillos de los aligerados sin afectar a las
viguetas y vigas de las edificaciones.

14

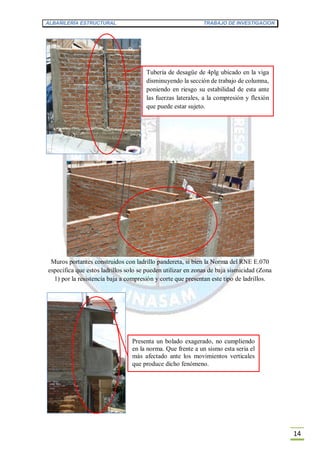

Muros portantes construidos con ladrillo pandereta, si bien la Norma del RNE E.070
especifica que estos ladrillos solo se pueden utilizar en zonas de baja sismicidad (Zona
1) por la resistencia baja a compresión y corte que presentan este tipo de ladrillos.
Tubería de desagüe de 4plg ubicado en la viga
disminuyendo la sección de trabajo de columna,
poniendo en riesgo su estabilidad de esta ante
las fuerzas laterales, a la compresión y flexión
que puede estar sujeto.
Presenta un bolado exagerado, no cumpliendo
en la norma. Que frente a un sismo esta seria el
más afectado ante los movimientos verticales
que produce dicho fenómeno.

15
Presencia de la eflorescencia en los muros de la edificación, poniendo en riesgo la
integridad de estas, la eflorescencia se produce cuando las sales (básicamente sulfatos)
que contiene la materia prima, se derriten al entrar en contacto con el agua y luego
tratan de emerger a través de los poros de la unidad cristalizándose en sus superficies.
Mala costumbre es colocar las tuberías de
desagüe en las columnas y que atraviesen a
las vigas, poniendo en riesgo la resistencia de
estas. Según Norma los tubos para
instalaciones sanitarias y los tubos con
diámetros mayores que 55 mm, tendrán
recorridos fuera de los muros portantes o en
falsas columnas y se alojarán en ductos
especiales, o en muros no portantes.
Presencia de cangrejeras en las vigas,
disminuyendo el ancho de la viga con
consecuencias de reducción de resistencia al
corte y flexión, este debido a la mala
vibración que ha tenido en la compactación
de la mezcla de concreto.

16
No existe proporción adecuada entre
las longitudes mayor y menor,
donde la norma nos recomienda que
las proporciones entre las
dimensiones mayor y menor, que en
planta estén comprendidas entre 1 a
4, siendo vulnerable el que presenta
menor longitud ante un sismo por
tener menor rigidez hacia esa
dirección.
El espesor de acabado es demasiado,
no cumpliendo con la norma de 1cm
de espesor, este problema es capaz
por que la columna no tiene la
verticalidad, forzando con el cavado
corregir este error.
No presenta columnas y vigas
de confinamiento en el segundo
nivel, con longitudes de muros
sin confinamiento mayor a los
5.0m corriendo grave peligro
ante cargas laterales que causa
el sismo.

17

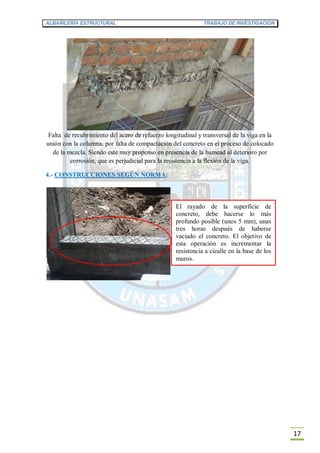

Falta de recubrimiento del acero de refuerzo longitudinal y transversal de la viga en la
unión con la columna, por falta de compactación del concreto en el proceso de colocado
de la mezcla. Siendo este muy propenso en presencia de la humead al deterioro por
corrosión, que es perjudicial para la resistencia a la flexión de la viga.
4.- CONSTRUCCIONES SEGÚN NORMA:
El rayado de la superficie de
concreto, debe hacerse lo más
profundo posible (unos 5 mm), unas
tres horas después de haberse
vaciado el concreto. El objetivo de
esta operación es incrementar la
resistencia a cizalle en la base de los
muros.

18

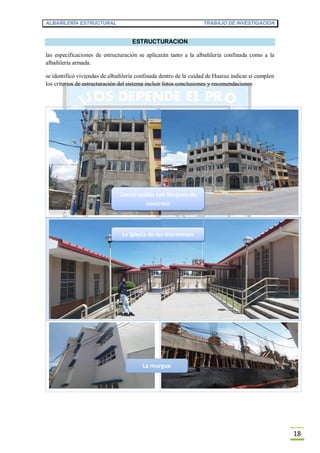

ESTRUCTURACION
las especificaciones de estructuración se aplicarán tanto a la albañilería confinada como a la
albañilería armada.
se identificó viviendas de albañilería confinada dentro de la cuidad de Huaraz indicar si cumplen
los criterios de estructuración del sistema incluir fotos conclusiones y recomendaciones
La iglesia de los mormones
Construcción con bloques de
concreto
La morgue

19

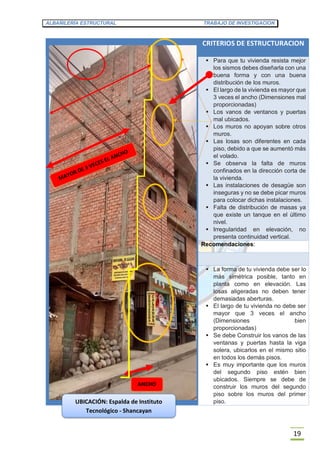

CRITERIOS DE ESTRUCTURACION
 Para que tu vivienda resista mejor
los sismos debes diseñarla con una
buena forma y con una buena
distribución de los muros.
 El largo de la vivienda es mayor que
3 veces el ancho (Dimensiones mal
proporcionadas)
 Los vanos de ventanos y puertas
mal ubicados.
 Los muros no apoyan sobre otros
muros.
 Las losas son diferentes en cada
piso, debido a que se aumentó más
el volado.
 Se observa la falta de muros
confinados en la dirección corta de
la vivienda.
 Las instalaciones de desagüe son
inseguras y no se debe picar muros
para colocar dichas instalaciones.
 Falta de distribución de masas ya
que existe un tanque en el último
nivel.
 Irregularidad en elevación, no
presenta continuidad vertical.
Recomendaciones:
 La forma de tu vivienda debe ser lo
más simétrica posible, tanto en
planta como en elevación. Las
losas aligeradas no deben tener
demasiadas aberturas.
 El largo de tu vivienda no debe ser
mayor que 3 veces el ancho
(Dimensiones bien
proporcionadas)
 Se debe Construir los vanos de las
ventanas y puertas hasta la viga
solera, ubicarlos en el mismo sitio
en todos los demás pisos.
 Es muy importante que los muros
del segundo piso estén bien
ubicados. Siempre se debe de
construir los muros del segundo
piso sobre los muros del primer
piso.
ANCHO
UBICACIÓN: Espalda de Instituto
Tecnológico - Shancayan

20

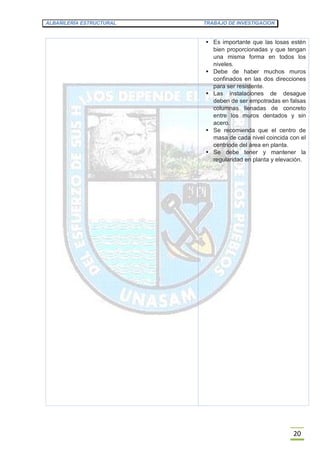

 Es importante que las losas estén
bien proporcionadas y que tengan
una misma forma en todos los
niveles.
 Debe de haber muchos muros
confinados en las dos direcciones
para ser resistente.
 Las instalaciones de desague
deben de ser empotradas en falsas
columnas llenadas de concreto
entre los muros dentados y sin
acero.
 Se recomienda que el centro de
masa de cada nivel coincida con el
centriode del área en planta.
 Se debe tener y mantener la
regularidad en planta y elevación.

21
 Se observa una vivienda irregular
tanto en planta y en altura.
 Con respecto a las dimensiones de
largo y ancho se observa que se
cumple.
 En las dimensiones de las losas se
observan que son de diferentes
debido a que aumentan medidas
como volados.
 Las aberturas debilitan a los muros.
 Se observa a simple vista la necesidad
de elementos resistentes a
sismos(muros).
 Alfeizer no aislado. se puede observar
que el muro no presenta una
continuidad en la longitud vertical, esto
es debido a la presencia de la
ventana, por lo tanto, se le considera
inadecuado. Además, no cumple con
el artículo 15.7 de la E-070; en la
menciona que los parapetos deben
tener su propio arriostre, aislado de la
estructura principal.
Recomendaciones:
 La forma de la vivienda debe ser lo
más simétrica posible.
 Se recomienda que se debe cumplir
con largo y ancho.
 Las losas deben de ser iguales en
todos los niveles.
 No construir vanos que tomen más de
la mitad del muro.
 Para que la vivienda resista a sismo se
debe de tener la misma de cantidad de
muros en ambas direcciones.
 Todo alfeizer debe de ser aislado para
no ocasionar problemas como se
mencionan en las conclusiones.
PLANO EN PLANTA
Abertura grande
UBICACIÓN: costado del coliseo de
Nicrupampa

22

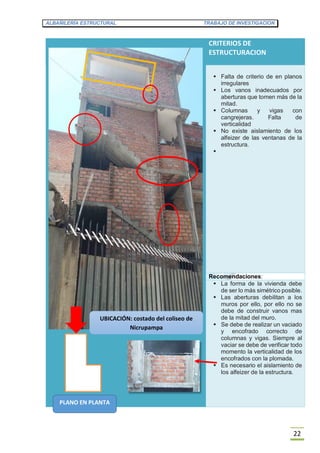

CRITERIOS DE
ESTRUCTURACION
 Falta de criterio de en planos
irregulares
 Los vanos inadecuados por
aberturas que tomen más de la
mitad.
 Columnas y vigas con
cangrejeras. Falta de
verticalidad
 No existe aislamiento de los
alfeizer de las ventanas de la
estructura.

Recomendaciones:
 La forma de la vivienda debe
de ser lo más simétrico posible.
 Las aberturas debilitan a los
muros por ello, por ello no se
debe de construir vanos mas
de la mitad del muro.
 Se debe de realizar un vaciado
y encofrado correcto de
columnas y vigas. Siempre al
vaciar se debe de verificar todo
momento la verticalidad de los
encofrados con la plomada.
 Es necesario el aislamiento de
los alfeizer de la estructura.
PLANO EN PLANTA
UBICACIÓN: costado del coliseo de
Nicrupampa

23

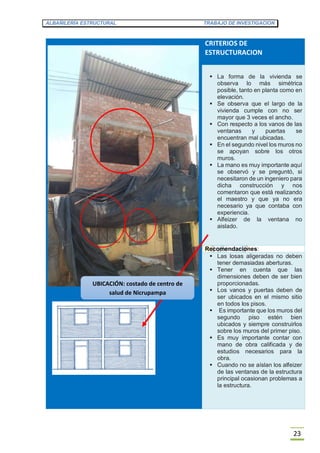

CRITERIOS DE
ESTRUCTURACION
 La forma de la vivienda se
observa lo más simétrica
posible, tanto en planta como en
elevación.
 Se observa que el largo de la
vivienda cumple con no ser
mayor que 3 veces el ancho.
 Con respecto a los vanos de las
ventanas y puertas se
encuentran mal ubicadas.
 En el segundo nivel los muros no
se apoyan sobre los otros
muros.
 La mano es muy importante aquí
se observó y se preguntó, si
necesitaron de un ingeniero para
dicha construcción y nos
comentaron que está realizando
el maestro y que ya no era
necesario ya que contaba con
experiencia.
 Alfeizer de la ventana no
aislado.
Recomendaciones:
 Las losas aligeradas no deben
tener demasiadas aberturas.
 Tener en cuenta que las
dimensiones deben de ser bien
proporcionadas.
 Los vanos y puertas deben de
ser ubicados en el mismo sitio
en todos los pisos.
 Es importante que los muros del
segundo piso estén bien
ubicados y siempre construirlos
sobre los muros del primer piso.
 Es muy importante contar con
mano de obra calificada y de
estudios necesarios para la
obra.
 Cuando no se aíslan los alfeizer
de las ventanas de la estructura
principal ocasionan problemas a
la estructura.
UBICACIÓN: costado de centro de
salud de Nicrupampa

24
 Se observa que los muros construidos no tienen una simetría adecuada.
 Los vanos de las ventanas y puertas están mal ubicados.
 Los muros no se apoyan sobre otros muros como se observa en la imagen.
 Las losas son diferentes en cada piso.
 Mala e inadecuada proporción de vanos.
Recomendaciones:
 Toda construcción en viviendas se debe de buscar una simetría posible, tanto en planta como
en elevación. Las losas aligeradas no deben tener demasiadas aberturas.
 Los vanos y puertas deben de estar construidos hasta la viga solera y ubicados en el mismo
sitio en todos los pisos.
 Es muy importante que los muros del segundo piso estén bien ubicados, y construidos sobre
los muros del primer nivel.
 Las losas deben de mantener una misma forma y bien proporcionadas en todos los pisos.
 Tener una buena proporción para los vanos.
UBICACIÓN: costado de centro de
salud de Nicrupampa

25

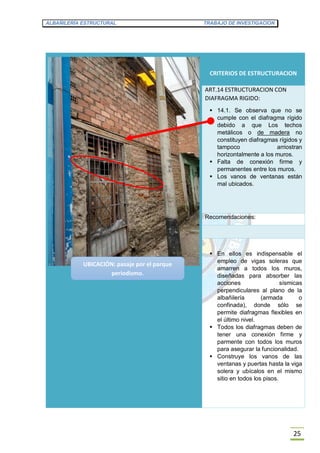

ART.14 ESTRUCTURACION CON
DIAFRAGMA RIGIDO:
 14.1. Se observa que no se
cumple con el diafragma rígido
debido a que Los techos
metálicos o de madera no
constituyen diafragmas rígidos y
tampoco arriostran
horizontalmente a los muros.
 Falta de conexión firme y
permanentes entre los muros.
 Los vanos de ventanas están
mal ubicados.
Recomendaciones:
 En ellos es indispensable el
empleo de vigas soleras que
amarren a todos los muros,
diseñadas para absorber las
acciones sísmicas
perpendiculares al plano de la
albañilería (armada o
confinada), donde sólo se
permite diafragmas flexibles en
el último nivel.
 Todos los diafragmas deben de
tener una conexión firme y
parmente con todos los muros
para asegurar la funcionalidad.
 Construye los vanos de las
ventanas y puertas hasta la viga
solera y ubícalos en el mismo
sitio en todos los pisos.
UBICACIÓN: pasaje por el parque
periodismo.

26
5.- CONCLUSIONES:
De la observación de las viviendas de la Ciudad de Huaraz, obtenemos las siguientes
conclusiones:
 Las viviendas presentan una vulnerabilidad sísmica de media a alta, debido a que
muchas de ellas presentan, serios problemas estructurales, que podrían afectar
adversamente su desempeño ante la ocurrencia de sismos trayendo consigo un alto
riesgo de pérdidas humanas y materiales.
 Los factores adversos más comunes determinados en las viviendas son las
rajaduras en muros, la presencia de eflorescencia que destruye la albañilería y la
corrosión del acero de refuerzo en elementos estructurales, cangrejeras, falta de
juntas de dilatación, etc.
 La falta de refuerzos en interior de los muros, arriostres, armadura, vigas soleras,
etc. en las viviendas de adobe incrementan su vulnerabilidad y la inseguridad de
las personas que las habitan.
 La carencia de densidad de muros para los sistemas estructurales analizados es
inadecuada, lo cual no garantiza un buen desempeño sísmico de las estructuras.
 Los daños en edificaciones en Huaraz son cuantiosos y los trataremos en orden de
cantidad en que existen.
 Las estructuras predominantes son las de adobe y son las que más daños han
sufrido por falta de conocimientos en la construcción en adobe; por consiguiente
es necesario la publicación de normas de construcción en adobes con lo cual se
podrá asegurar la capacidad resistente de las nuevas edificaciones.
 Las estructuras de ladrillo sin columnas existen en gran cantidad y han sufrido
daños irreparables por defectos constructivos y falta de conocimientos en este tipo
de edificación, por lo tanto es necesario acompañar a las normas de construcción
en adobe las de ladrillo.
 Las estructuras de ladrillos sin columna han sufrido daños relativamente pequeños
y fácilmente reparables lo que indica el buen comportamiento de este tipo de
estructuras con los mismos, pero es necesario se conozca el criterio de la
colocación estratégica de las columnas para que la estructura tenga un
comportamiento eficiente.

27

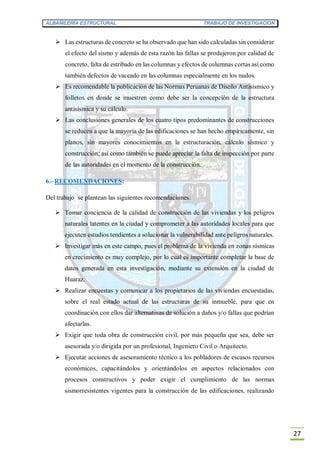

 Las estructuras de concreto se ha observado que han sido calculadas sin considerar
el efecto del sismo y además de esta razón las fallas se produjeron por calidad de
concreto, falta de estribado en las columnas y efectos de columnas cortas así como
también defectos de vaceado en las columnas especialmente en los nudos.
 Es recomendable la publicación de las Normas Peruanas de Diseño Antisísmico y
folletos en donde se muestren como debe ser la concepción de la estructura
antisísmica y su cálculo.
 Las conclusiones generales de los cuatro tipos predominantes de construcciones
se reducen a que la mayoría de las edificaciones se han hecho empíricamente, sin
planos, sin mayores conocimientos en la estructuración, cálculo sísmico y
construcción; así como también se puede apreciar la falta de inspección por parte
de las autoridades en el momento de la construcción.
6.- RECOMENDACIONES:
Del trabajo se plantean las siguientes recomendaciones:
 Tomar conciencia de la calidad de construcción de las viviendas y los peligros
naturales latentes en la ciudad y comprometer a las autoridades locales para que
ejecuten estudios tendientes a solucionar la vulnerabilidad ante peligros naturales.
 Investigar más en este campo, pues el problema de la vivienda en zonas sísmicas
en crecimiento es muy complejo, por lo cual es importante completar la base de
datos generada en esta investigación, mediante su extensión en la ciudad de
Huaraz.
 Realizar encuestas y comunicar a los propietarios de las viviendas encuestadas,
sobre el real estado actual de las estructuras de su inmueble, para que en
coordinación con ellos dar alternativas de solución a daños y/o fallas que podrían
afectarlas.
 Exigir que toda obra de construcción civil, por más pequeña que sea, debe ser
asesorada y/o dirigida por un profesional, Ingeniero Civil o Arquitecto.
 Ejecutar acciones de asesoramiento técnico a los pobladores de escasos recursos
económicos, capacitándolos y orientándolos en aspectos relacionados con
procesos constructivos y poder exigir el cumplimiento de las normas
sismorresistentes vigentes para la construcción de las edificaciones, realizando

28

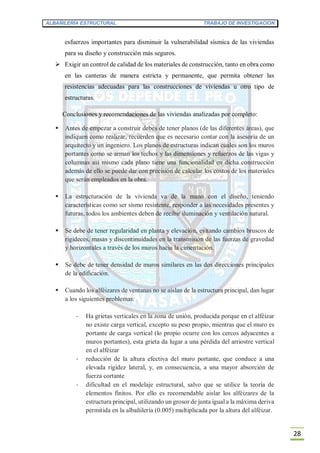

esfuerzos importantes para disminuir la vulnerabilidad sísmica de las viviendas
para su diseño y construcción más seguros.
 Exigir un control de calidad de los materiales de construcción, tanto en obra como
en las canteras de manera estricta y permanente, que permita obtener las
resistencias adecuadas para las construcciones de viviendas u otro tipo de
estructuras.
Conclusiones y recomendaciones de las viviendas analizadas por completo:
 Antes de empezar a construir debes de tener planos (de las diferentes áreas), que
indiquen como realizar, recuerden que es necesario contar con la asesoría de un
arquitecto y un ingeniero. Los planos de estructuras indican cuales son los muros
portantes como se arman los techos y las dimensiones y refuerzos de las vigas y
columnas así mismo cada plano tiene una funcionalidad en dicha construcción
además de ello se puede dar con precisión de calcular los costos de los materiales
que serán empleados en la obra.
 La estructuración de la vivienda va de la mano con el diseño, teniendo
características como ser sismo resistente, responder a las necesidades presentes y
futuras, todos los ambientes deben de recibir iluminación y ventilación natural.
 Se debe de tener regularidad en planta y elevación, evitando cambios bruscos de
rigideces, masas y discontinuidades en la transmisión de las fuerzas de gravedad
y horizontales a través de los muros hacia la cimentación.
 Se debe de tener densidad de muros similares en las dos direcciones principales
de la edificación.
 Cuando los alféizares de ventanas no se aíslan de la estructura principal, dan lugar
a los siguientes problemas:
- Ha grietas verticales en la zona de unión, producida porque en el alféizar
no existe carga vertical, excepto su peso propio, mientras que el muro es
portante de carga vertical (lo propio ocurre con los cercos adyacentes a
muros portantes), esta grieta da lugar a una pérdida del arriostre vertical
en el alféizar
- reducción de la altura efectiva del muro portante, que conduce a una
elevada rigidez lateral, y, en consecuencia, a una mayor absorción de
fuerza cortante
- dificultad en el modelaje estructural, salvo que se utilice la teoría de
elementos finitos. Por ello es recomendable aislar los alféizares de la
estructura principal, utilizando un grosor de junta igual a la máxima deriva
permitida en la albañilería (0.005) multiplicada por la altura del alféizar.

29

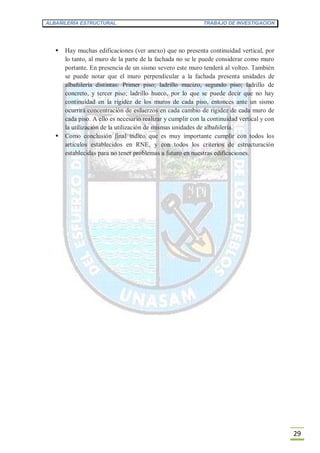

 Hay muchas edificaciones (ver anexo) que no presenta continuidad vertical, por
lo tanto, al muro de la parte de la fachada no se le puede considerar como muro
portante. En presencia de un sismo severo este muro tenderá al volteo. También
se puede notar que el muro perpendicular a la fachada presenta unidades de
albañilería distintas: Primer piso; ladrillo macizo, segundo piso; ladrillo de
concreto, y tercer piso; ladrillo hueco, por lo que se puede decir que no hay
continuidad en la rigidez de los muros de cada piso, entonces ante un sismo
ocurrirá concentración de esfuerzos en cada cambio de rigidez de cada muro de
cada piso. A ello es necesario realizar y cumplir con la continuidad vertical y con
la utilización de la utilización de mismas unidades de albañilería.
 Como conclusión final indico que es muy importante cumplir con todos los
artículos establecidos en RNE, y con todos los criterios de estructuración
establecidas para no tener problemas a futuro en nuestras edificaciones.

30

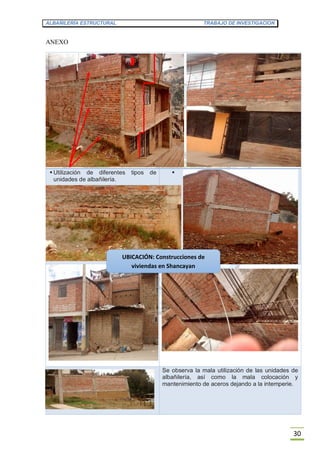

ANEXO
 Utilización de diferentes tipos de
unidades de albañilería.

Se observa la mala utilización de las unidades de
albañilería, así como la mala colocación y
mantenimiento de aceros dejando a la intemperie.
UBICACIÓN: Construcciones de
viviendas en Shancayan

31

ALBAÑILERIA ESTRUCTURAL

Más contenido relacionado

La actualidad más candente

Similar a ALBAÑILERIA ESTRUCTURAL

Más de IRMA Trejo Amado

Último

ALBAÑILERIA ESTRUCTURAL
