Albañilería: tipos, materiales y técnicas de construcción

UNIVERSIDAD NACIONAL DE JAÉN
FACULTAD DE INGENIERÍACIVIL
Catedra de Procesos de construcción
--------------------------------------------------------------------------------------------------------------------
ALBAÑILERIA GRUPO 3
1
Contenido
INTRODUCCIÓN...............................................................................................................2
1 OBJETIVOS. ..................................................................................................................3
1.1. OBJETIVO GENERAL...........................................................................................3
1.2. OBJETIVO ESPECIFICO.......................................................................................3
2 MARCO TEÓRICO..........................................................................................................4
2.1 ALBAÑILERÍA O MAMPOSTERÍA.............................................................................4
2.2 CONCEPTOS Y DEFINICIONES.................................................................................4
2.3 EVOLUCIÓN..........................................................................................................6
2.4 CONSTRUCCIÓN DE LA VIVIENDA DE ALBAÑILERÍA .................................................7

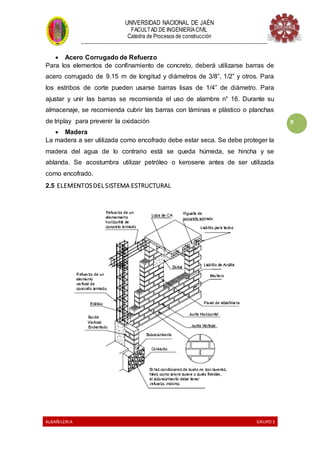

2.5 ELEMENTOS DEL SISTEMA ESTRUCTURAL...............................................................9

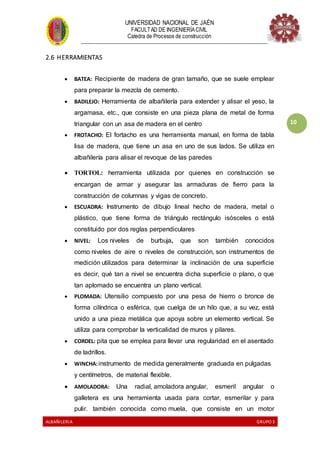

2.6 HERRAMIENTAS..................................................................................................10

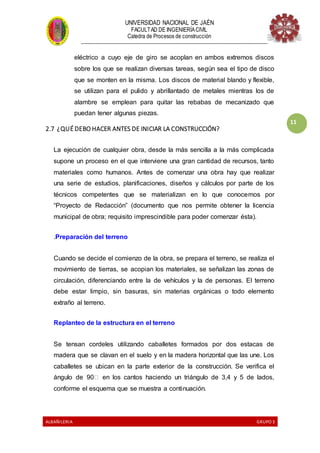

2.7 ¿QUÉ DEBO HACER ANTES DE INICIAR LA CONSTRUCCIÓN?..................................11
2.8 TIPOS DE MURO DE ALBAÑILERÍA........................................................................13
2.9 COMPONENTES DE LA ALBAÑILERÍA ....................................................................13
2.10 LIMITACIONES EN SU APLICACIÓN.......................................................................14
2.11 ASENTADO DE BLOQUES .....................................................................................14

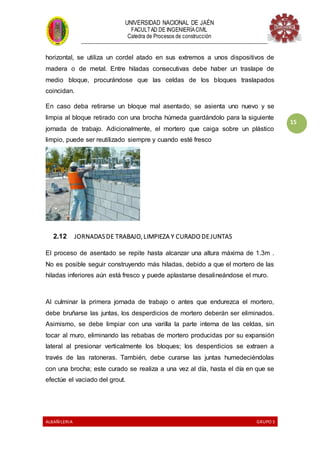

2.12 JORNADAS DE TRABAJO, LIMPIEZA Y CURADO DE JUNTAS ...................................15
2.13 ENCUENTRO DE MUROS Y BORDES LIBRES ...........................................................16
2.14 TIPOS DE ALBAÑILERÍA........................................................................................17
2.14.1 ALBAÑILERÍA ARMADA. ........................................................................17
2.14.2 DESCRIPCIÓN DE LA ALBAÑILERÍA ARMADA...................................18
2.14.3 ALBAÑILERÍA CONFINADA. ..................................................................24

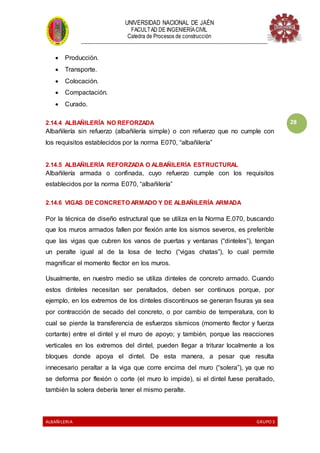

2.14.4 ALBAÑILERÍA NO REFORZADA............................................................28
2.14.5 ALBAÑILERÍA REFORZADA O ALBAÑILERÍAESTRUCTURAL ........28
2.14.6 VIGAS DE CONCRETO ARMADO Y DE ALBAÑILERÍA ARMADA......28
2.15 LOSA DE TECHO...................................................................................................29
3 VISITA A OBRA............................................................................................................30

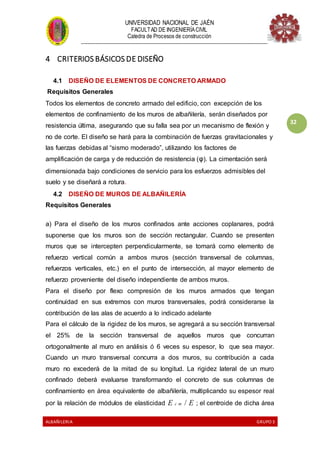

4 CRITERIOS BÁSICOS DE DISEÑO...................................................................................32

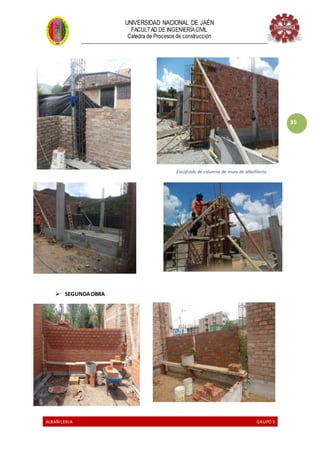

5 PANEL FOTOGRÁFICO.................................................................................................34
6 CONCLUSIONES..........................................................................................................36
7 RECOMENDACIONES...................................................................................................36
8 Bibliografía.................................................................................................................36

--------------------------------------------------------------------------------------------------------------------
2

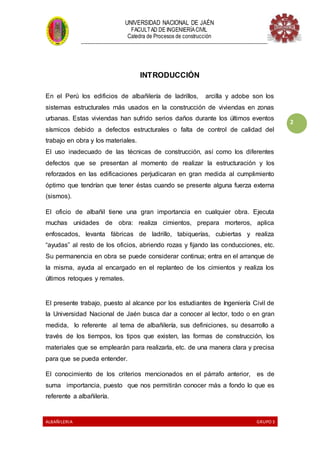

INTRODUCCIÓN
En el Perú los edificios de albañilería de ladrillos, arcilla y adobe son los
sistemas estructurales más usados en la construcción de viviendas en zonas
urbanas. Estas viviendas han sufrido serios daños durante los últimos eventos
sísmicos debido a defectos estructurales o falta de control de calidad del
trabajo en obra y los materiales.
El uso inadecuado de las técnicas de construcción, así como los diferentes
defectos que se presentan al momento de realizar la estructuración y los
reforzados en las edificaciones perjudicaran en gran medida al cumplimiento
óptimo que tendrían que tener éstas cuando se presente alguna fuerza externa
(sismos).
El oficio de albañil tiene una gran importancia en cualquier obra. Ejecuta
muchas unidades de obra: realiza cimientos, prepara morteros, aplica
enfoscados, levanta fábricas de ladrillo, tabiquerías, cubiertas y realiza
“ayudas” al resto de los oficios, abriendo rozas y fijando las conducciones, etc.
Su permanencia en obra se puede considerar continua; entra en el arranque de
la misma, ayuda al encargado en el replanteo de los cimientos y realiza los
últimos retoques y remates.
El presente trabajo, puesto al alcance por los estudiantes de Ingeniería Civil de
la Universidad Nacional de Jaén busca dar a conocer al lector, todo o en gran
medida, lo referente al tema de albañilería, sus definiciones, su desarrollo a
través de los tiempos, los tipos que existen, las formas de construcción, los
materiales que se emplearán para realizarla, etc. de una manera clara y precisa
para que se pueda entender.
El conocimiento de los criterios mencionados en el párrafo anterior, es de
suma importancia, puesto que nos permitirán conocer más a fondo lo que es
referente a albañilería.

--------------------------------------------------------------------------------------------------------------------
3

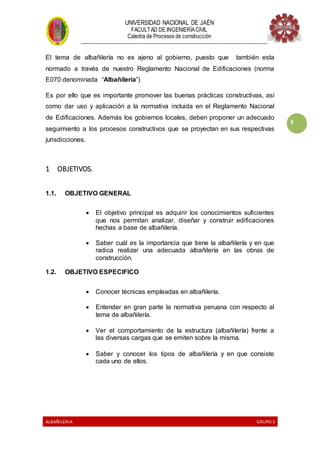

El tema de albañilería no es ajeno al gobierno, puesto que también esta
normado a través de nuestro Reglamento Nacional de Edificaciones (norma
E070 denominada “Albañilería”)
Es por ello que es importante promover las buenas prácticas constructivas, así
como dar uso y aplicación a la normativa incluida en el Reglamento Nacional
de Edificaciones. Además los gobiernos locales, deben proponer un adecuado
seguimiento a los procesos constructivos que se proyectan en sus respectivas
jurisdicciones.
1 OBJETIVOS.
1.1. OBJETIVO GENERAL
 El objetivo principal es adquirir los conocimientos suficientes
que nos permitan analizar, diseñar y construir edificaciones
hechas a base de albañilería.
 Saber cuál es la importancia que tiene la albañilería y en que
radica realizar una adecuada albañilería en las obras de
construcción.
1.2. OBJETIVO ESPECIFICO
 Conocer técnicas empleadas en albañilería.
 Entender en gran parte la normativa peruana con respecto al
tema de albañilería.
 Ver el comportamiento de la estructura (albañilería) frente a
las diversas cargas que se emiten sobre la misma.
 Saber y conocer los tipos de albañilería y en que consiste
cada uno de ellos.

--------------------------------------------------------------------------------------------------------------------
4

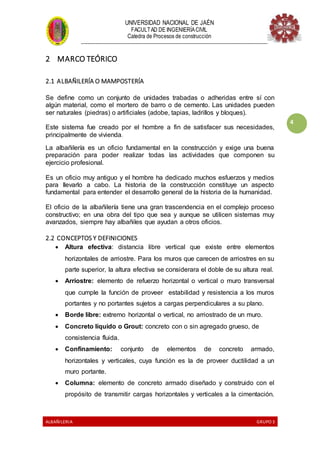

2 MARCO TEÓRICO
2.1 ALBAÑILERÍA O MAMPOSTERÍA
Se define como un conjunto de unidades trabadas o adheridas entre sí con
algún material, como el mortero de barro o de cemento. Las unidades pueden
ser naturales (piedras) o artificiales (adobe, tapias, ladrillos y bloques).
Este sistema fue creado por el hombre a fin de satisfacer sus necesidades,
principalmente de vivienda.
La albañilería es un oficio fundamental en la construcción y exige una buena
preparación para poder realizar todas las actividades que componen su
ejercicio profesional.
Es un oficio muy antiguo y el hombre ha dedicado muchos esfuerzos y medios
para llevarlo a cabo. La historia de la construcción constituye un aspecto
fundamental para entender el desarrollo general de la historia de la humanidad.
El oficio de la albañilería tiene una gran trascendencia en el complejo proceso
constructivo; en una obra del tipo que sea y aunque se utilicen sistemas muy
avanzados, siempre hay albañiles que ayudan a otros oficios.
2.2 CONCEPTOS Y DEFINICIONES
 Altura efectiva: distancia libre vertical que existe entre elementos
horizontales de arriostre. Para los muros que carecen de arriostres en su
parte superior, la altura efectiva se considerara el doble de su altura real.
 Arriostre: elemento de refuerzo horizontal o vertical o muro transversal
que cumple la función de proveer estabilidad y resistencia a los muros
portantes y no portantes sujetos a cargas perpendiculares a su plano.
 Borde libre: extremo horizontal o vertical, no arriostrado de un muro.
 Concreto líquido o Grout: concreto con o sin agregado grueso, de
consistencia fluida.
 Confinamiento: conjunto de elementos de concreto armado,
horizontales y verticales, cuya función es la de proveer ductilidad a un
muro portante.
 Columna: elemento de concreto armado diseñado y construido con el
propósito de transmitir cargas horizontales y verticales a la cimentación.

--------------------------------------------------------------------------------------------------------------------
5

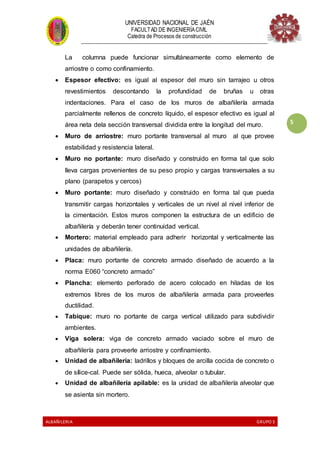

La columna puede funcionar simultáneamente como elemento de
arriostre o como confinamiento.
 Espesor efectivo: es igual al espesor del muro sin tarrajeo u otros
revestimientos descontando la profundidad de bruñas u otras
indentaciones. Para el caso de los muros de albañilería armada
parcialmente rellenos de concreto líquido, el espesor efectivo es igual al
área neta dela sección transversal dividida entre la longitud del muro.
 Muro de arriostre: muro portante transversal al muro al que provee
estabilidad y resistencia lateral.
 Muro no portante: muro diseñado y construido en forma tal que solo
lleva cargas provenientes de su peso propio y cargas transversales a su
plano (parapetos y cercos)
 Muro portante: muro diseñado y construido en forma tal que pueda
transmitir cargas horizontales y verticales de un nivel al nivel inferior de
la cimentación. Estos muros componen la estructura de un edificio de
albañilería y deberán tener continuidad vertical.
 Mortero: material empleado para adherir horizontal y verticalmente las
unidades de albañilería.
 Placa: muro portante de concreto armado diseñado de acuerdo a la
norma E060 “concreto armado”
 Plancha: elemento perforado de acero colocado en hiladas de los
extremos libres de los muros de albañilería armada para proveerles
ductilidad.
 Tabique: muro no portante de carga vertical utilizado para subdividir
ambientes.
 Viga solera: viga de concreto armado vaciado sobre el muro de
albañilería para proveerle arriostre y confinamiento.
 Unidad de albañilería: ladrillos y bloques de arcilla cocida de concreto o
de sílice-cal. Puede ser sólida, hueca, alveolar o tubular.
 Unidad de albañilería apilable: es la unidad de albañilería alveolar que
se asienta sin mortero.

--------------------------------------------------------------------------------------------------------------------
6
 Unidad de albañilería alveolar: unidad de albañilería sólida o hueca
con alveolos o celdas de tamaño suficiente como para alojar el refuerzo
vertical. Estas unidades son empleadas en la construcción de muros
armados.
 Unidad de albañilería hueca: unidad de albañilería cuya sección
transversal en cualquier plano paralelo a la superficie de asiento tiene
un área equivalente menor que el 70% del área bruta en el mismo plano.
 Unidad de albañilería solida (maciza): unidad de albañilería cuya
sección transversal en cualquier plano paralelo a la superficie de
asiento tiene un área igual o mayor que el 70% del área bruta en el
mismo plano.
 Unidad de albañilería tubular o pandereta: unidad de albañilería con
huecos paralelos a la superficie de asiento.
2.3 EVOLUCIÓN
En los comienzos de la prehistoria el hombre vivía en las cavernas. Cuando
éste dejó de ser nómade para asentarse en las zonas de los ríos, la caza
dejó de ser la única actividad para conseguir alimento y el hombre se
convirtió, además, en agricultor y ganadero. Es así que en este período
comienza a construir sus primitivas viviendas, hechas de piedras y ramas de
árboles (es el momento en que se puede considerar que comienza la
albañilería). Los egipcios levantaron sus sorprendentes construcciones:
pirámides y templos. Éstos fueron construidos por hombres, que al servicio
del faraón, se dedicaban a esta actividad en la época de las inundaciones
del Nilo a cambio del alimento y de la vivienda.
Los constructores griegos construían sus ciudades y sus edificios con una
armonía y un equilibrio que han sido el origen de la arquitectura clásica.
Estos avances fueron superados por los romanos, tanto en sus edificios
como en lo que hoy llamamos obras públicas: calzadas, acueductos,
puentes, pantanos, etc.Las primeras asociaciones de albañiles surgieron en
esta época. Éstos se organizaron en las llamadas “guiadas”, tenían una

--------------------------------------------------------------------------------------------------------------------

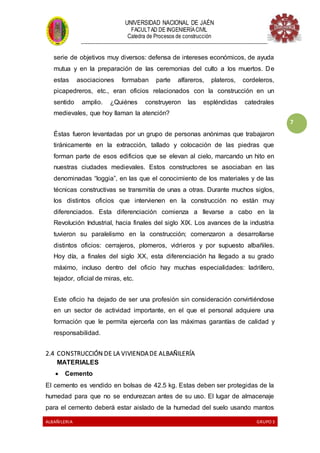

7
serie de objetivos muy diversos: defensa de intereses económicos, de ayuda
mutua y en la preparación de las ceremonias del culto a los muertos. De
estas asociaciones formaban parte alfareros, plateros, cordeleros,
picapedreros, etc., eran oficios relacionados con la construcción en un
sentido amplio. ¿Quiénes construyeron las espléndidas catedrales
medievales, que hoy llaman la atención?
Éstas fueron levantadas por un grupo de personas anónimas que trabajaron
tiránicamente en la extracción, tallado y colocación de las piedras que
forman parte de esos edificios que se elevan al cielo, marcando un hito en
nuestras ciudades medievales. Estos constructores se asociaban en las
denominadas “loggia”, en las que el conocimiento de los materiales y de las
técnicas constructivas se transmitía de unas a otras. Durante muchos siglos,
los distintos oficios que intervienen en la construcción no están muy
diferenciados. Esta diferenciación comienza a llevarse a cabo en la
Revolución Industrial, hacia finales del siglo XIX. Los avances de la industria
tuvieron su paralelismo en la construcción; comenzaron a desarrollarse
distintos oficios: cerrajeros, plomeros, vidrieros y por supuesto albañiles.
Hoy día, a finales del siglo XX, esta diferenciación ha llegado a su grado
máximo, incluso dentro del oficio hay muchas especialidades: ladrillero,
tejador, oficial de miras, etc.
Este oficio ha dejado de ser una profesión sin consideración convirtiéndose
en un sector de actividad importante, en el que el personal adquiere una
formación que le permita ejercerla con las máximas garantías de calidad y
responsabilidad.
2.4 CONSTRUCCIÓN DE LA VIVIENDADE ALBAÑILERÍA
MATERIALES
 Cemento
El cemento es vendido en bolsas de 42.5 kg. Estas deben ser protegidas de la
humedad para que no se endurezcan antes de su uso. El lugar de almacenaje
para el cemento deberá estar aislado de la humedad del suelo usando mantos

--------------------------------------------------------------------------------------------------------------------
8
de plástico o creando una superficie flotante con cartones y/o tablas de
madera.
 Arena (fina y gruesa)
Esta será usada en la mezcla con el cemento, la piedra y el agua. Su misión es
el reducir los vacíos entre las piedras. La arena no debe contener tierra
orgánica, mica, sales, agentes orgánicos, componentes de hierro, ni tener
apariencia oscura. No debe mojarse la arena antes de usarse.
Puedes probar si la arena es mala, colocando la arena en un recipiente con
agua. Si flota mucho polvo o suelo, esto indica que se separará de la mezcla.
 Piedra Chancada (agregado grueso)
La piedra debe ser partida y angulosa. Debe ser dura y compacta. Las piedras
que se parten fácilmente no son buenas.
 Hormigón (Mezcla natural de agregados)
El hormigón es una mezcla natural de piedras de diferentes tamaños, y arena
gruesa. Es usado para preparar concreto de baja resistencia de sobrecimiento,
falsos pisos, calzaduras.
 Agua
El agua no debe tener impurezas, debe ser limpia, bebible y fresca.
 Unidades de Albañilería
Existen ladrillos de arcilla y sillico calcáreos. Las unidades La unidad de
albañilería puede ser sólida, hueca o tubular. Para ser considerados sólidos el
área sin huecos debe ser mayor al 75% del área bruta geométrica. La
resistencia mínima en del esfuerzo en compresión de las unidades debe ser al
menos 50 kgf/cm2.

--------------------------------------------------------------------------------------------------------------------
9
 Acero Corrugado de Refuerzo
Para los elementos de confinamiento de concreto, deberá utilizarse barras de
acero corrugado de 9.15 m de longitud y diámetros de 3/8”, 1/2” y otros. Para
los estribos de corte pueden usarse barras lisas de 1/4” de diámetro. Para
ajustar y unir las barras se recomienda el uso de alambre n° 16. Durante su
almacenaje, se recomienda cubrir las barras con láminas e plástico o planchas
de triplay para prevenir la oxidación
 Madera
La madera a ser utilizada como encofrado debe estar seca. Se debe proteger la
madera del agua de lo contrario está se queda húmeda, se hincha y se
ablanda. Se acostumbra utilizar petróleo o kerosene antes de ser utilizada
como encofrado.
2.5 ELEMENTOSDEL SISTEMA ESTRUCTURAL

--------------------------------------------------------------------------------------------------------------------
10
2.6 HERRAMIENTAS
 BATEA: Recipiente de madera de gran tamaño, que se suele emplear
para preparar la mezcla de cemento.
 BADILEJO: Herramienta de albañilería para extender y alisar el yeso, la
argamasa, etc., que consiste en una pieza plana de metal de forma
triangular con un asa de madera en el centro
 FROTACHO: El fortacho es una herramienta manual, en forma de tabla
lisa de madera, que tiene un asa en uno de sus lados. Se utiliza en
albañilería para alisar el revoque de las paredes
 TORTOL: herramienta utilizada por quienes en construcción se
encargan de armar y asegurar las armaduras de fierro para la
construcción de columnas y vigas de concreto.
 ESCUADRA: Instrumento de dibujo lineal hecho de madera, metal o
plástico, que tiene forma de triángulo rectángulo isósceles o está
constituido por dos reglas perpendiculares
 NIVEL: Los niveles de burbuja, que son también conocidos
como niveles de aire o niveles de construcción, son instrumentos de
medición utilizados para determinar la inclinación de una superficie
es decir, qué tan a nivel se encuentra dicha superficie o plano, o que
tan aplomado se encuentra un plano vertical.
 PLOMADA: Utensilio compuesto por una pesa de hierro o bronce de
forma cilíndrica o esférica, que cuelga de un hilo que, a su vez, está
unido a una pieza metálica que apoya sobre un elemento vertical. Se
utiliza para comprobar la verticalidad de muros y pilares.
 CORDEL: pita que se emplea para llevar una regularidad en el asentado
de ladrillos.
 WINCHA:instrumento de medida generalmente graduada en pulgadas
y centímetros, de material flexible.
 AMOLADORA: Una radial, amoladora angular, esmeril angular o
galletera es una herramienta usada para cortar, esmerilar y para
pulir. también conocida como muela, que consiste en un motor

--------------------------------------------------------------------------------------------------------------------
11
eléctrico a cuyo eje de giro se acoplan en ambos extremos discos
sobre los que se realizan diversas tareas, según sea el tipo de disco
que se monten en la misma. Los discos de material blando y flexible,
se utilizan para el pulido y abrillantado de metales mientras los de
alambre se emplean para quitar las rebabas de mecanizado que
puedan tener algunas piezas.
2.7 ¿QUÉ DEBO HACER ANTES DE INICIAR LA CONSTRUCCIÓN?
La ejecución de cualquier obra, desde la más sencilla a la más complicada
supone un proceso en el que interviene una gran cantidad de recursos, tanto
materiales como humanos. Antes de comenzar una obra hay que realizar
una serie de estudios, planificaciones, diseños y cálculos por parte de los
técnicos competentes que se materializan en lo que conocemos por
“Proyecto de Redacción” (documento que nos permite obtener la licencia
municipal de obra; requisito imprescindible para poder comenzar ésta).
.Preparación del terreno
Cuando se decide el comienzo de la obra, se prepara el terreno, se realiza el
movimiento de tierras, se acopian los materiales, se señalizan las zonas de
circulación, diferenciando entre la de vehículos y la de personas. El terreno
debe estar limpio, sin basuras, sin materias orgánicas o todo elemento
extraño al terreno.
Replanteo de la estructura en el terreno
Se tensan cordeles utilizando caballetes formados por dos estacas de
madera que se clavan en el suelo y en la madera horizontal que las une. Los
caballetes se ubican en la parte exterior de la construcción. Se verifica el
ángulo de 90� en los cantos haciendo un triángulo de 3,4 y 5 de lados,
conforme el esquema que se muestra a continuación.

--------------------------------------------------------------------------------------------------------------------
12

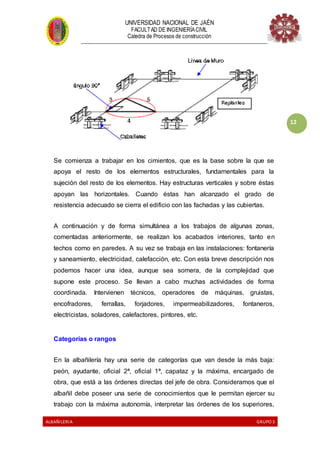

Se comienza a trabajar en los cimientos, que es la base sobre la que se
apoya el resto de los elementos estructurales, fundamentales para la
sujeción del resto de los elementos. Hay estructuras verticales y sobre éstas
apoyan las horizontales. Cuando éstas han alcanzado el grado de
resistencia adecuado se cierra el edificio con las fachadas y las cubiertas.
A continuación y de forma simultánea a los trabajos de algunas zonas,
comentadas anteriormente, se realizan los acabados interiores, tanto en
techos como en paredes. A su vez se trabaja en las instalaciones: fontanería
y saneamiento, electricidad, calefacción, etc. Con esta breve descripción nos
podemos hacer una idea, aunque sea somera, de la complejidad que
supone este proceso. Se llevan a cabo muchas actividades de forma
coordinada. Intervienen técnicos, operadores de máquinas, gruistas,
encofradores, ferrallas, forjadores, impermeabilizadores, fontaneros,
electricistas, soladores, calefactores, pintores, etc.
Categorías o rangos
En la albañilería hay una serie de categorías que van desde la más baja:
peón, ayudante, oficial 2ª, oficial 1ª, capataz y la máxima, encargado de
obra, que está a las órdenes directas del jefe de obra. Consideramos que el
albañil debe poseer una serie de conocimientos que le permitan ejercer su
trabajo con la máxima autonomía, interpretar las órdenes de los superiores,

--------------------------------------------------------------------------------------------------------------------
13
organizar el trabajo, realizar cálculos sencillos, así como interpretar los
planos sobre los que realizar replanteos. A continuación vamos a tratar
algunos de estos contenidos, con el objeto de conseguir estas capacidades
profesionales
2.8 TIPOS DE MURO DE ALBAÑILERÍA
Sea E= espesor del muro. Se considerará los siguientes tipos de albañilería
 POR EL AMARRE O POR EL APAREJO
 MURO DE CABEZA E=Largo del ladrillo
 MURO DE SOGA E=Ancho del ladrillo
 MURO DE CANTO E=Alto del ladrillo
 POR EL ACABADO
 MURO PARA TARRAJEO
 MURO CARAVISTA
2.9 COMPONENTES DE LA ALBAÑILERÍA
 Ladrillo: Se denomina ladrillo a aquella unidad cuya dimensión y peso
permite que sea manipulada con una sola mano.
 Bloque: Se denomina bloque a aquella unidad que por su dimensión y
peso requiere de las dos manos para su manipuleo.
Las unidades de albañilería a las que se refiere la norma E070,
“albañilería” son ladrillos y bloques en cuya elaboración se utiliza arcilla,
sílice-cal o concreto, como materia prima.
Estas unidades pueden ser sólidas, huecas, alveolares o tubulares y
podrán ser fabricadas de manera artesanal o industrial. Las unidades de
albañilería de concreto serán utilizadas después de lograr su resistencia
especificada y su estabilidad volumétrica. Para el caso de unidades
curadas con agua, el plazo mínimo para ser utilizadas será de 28 días,
que se comprobará de acuerdo a la NTP 399.602.

--------------------------------------------------------------------------------------------------------------------
14

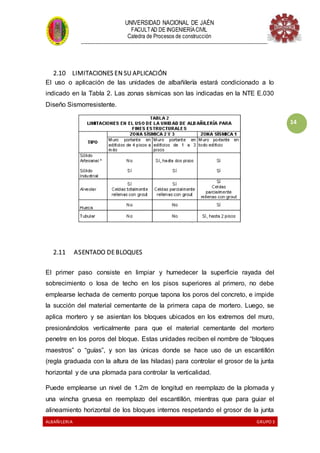

2.10 LIMITACIONES EN SU APLICACIÓN
El uso o aplicación de las unidades de albañilería estará condicionado a lo
indicado en la Tabla 2. Las zonas sísmicas son las indicadas en la NTE E.030
Diseño Sismorresistente.
2.11 ASENTADO DE BLOQUES
El primer paso consiste en limpiar y humedecer la superficie rayada del
sobrecimiento o losa de techo en los pisos superiores al primero, no debe
emplearse lechada de cemento porque tapona los poros del concreto, e impide
la succión del material cementante de la primera capa de mortero. Luego, se
aplica mortero y se asientan los bloques ubicados en los extremos del muro,
presionándolos verticalmente para que el material cementante del mortero
penetre en los poros del bloque. Estas unidades reciben el nombre de “bloques
maestros” o “guías”, y son las únicas donde se hace uso de un escantillón
(regla graduada con la altura de las hiladas) para controlar el grosor de la junta
horizontal y de una plomada para controlar la verticalidad.
Puede emplearse un nivel de 1.2m de longitud en reemplazo de la plomada y
una wincha gruesa en reemplazo del escantillón, mientras que para guiar el
alineamiento horizontal de los bloques internos respetando el grosor de la junta

--------------------------------------------------------------------------------------------------------------------
15
horizontal, se utiliza un cordel atado en sus extremos a unos dispositivos de
madera o de metal. Entre hiladas consecutivas debe haber un traslape de
medio bloque, procurándose que las celdas de los bloques traslapados
coincidan.
En caso deba retirarse un bloque mal asentado, se asienta uno nuevo y se
limpia al bloque retirado con una brocha húmeda guardándolo para la siguiente
jornada de trabajo. Adicionalmente, el mortero que caiga sobre un plástico
limpio, puede ser reutilizado siempre y cuando esté fresco
2.12 JORNADASDE TRABAJO, LIMPIEZA Y CURADO DE JUNTAS
El proceso de asentado se repite hasta alcanzar una altura máxima de 1.3m .
No es posible seguir construyendo más hiladas, debido a que el mortero de las
hiladas inferiores aún está fresco y puede aplastarse desalineándose el muro.
Al culminar la primera jornada de trabajo o antes que endurezca el mortero,
debe bruñarse las juntas, los desperdicios de mortero deberán ser eliminados.
Asimismo, se debe limpiar con una varilla la parte interna de las celdas, sin
tocar al muro, eliminando las rebabas de mortero producidas por su expansión
lateral al presionar verticalmente los bloques; los desperdicios se extraen a
través de las ratoneras. También, debe curarse las juntas humedeciéndolas
con una brocha; este curado se realiza a una vez al día, hasta el día en que se
efectúe el vaciado del grout.

--------------------------------------------------------------------------------------------------------------------
16

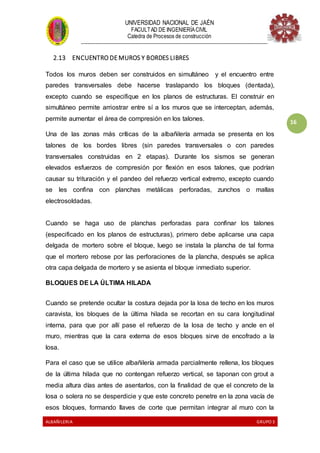

2.13 ENCUENTRO DE MUROS Y BORDES LIBRES
Todos los muros deben ser construidos en simultáneo y el encuentro entre
paredes transversales debe hacerse traslapando los bloques (dentada),
excepto cuando se especifique en los planos de estructuras. El construir en
simultáneo permite arriostrar entre sí a los muros que se interceptan, además,
permite aumentar el área de compresión en los talones.
Una de las zonas más críticas de la albañilería armada se presenta en los
talones de los bordes libres (sin paredes transversales o con paredes
transversales construidas en 2 etapas). Durante los sismos se generan
elevados esfuerzos de compresión por flexión en esos talones, que podrían
causar su trituración y el pandeo del refuerzo vertical extremo, excepto cuando
se les confina con planchas metálicas perforadas, zunchos o mallas
electrosoldadas.
Cuando se haga uso de planchas perforadas para confinar los talones
(especificado en los planos de estructuras), primero debe aplicarse una capa
delgada de mortero sobre el bloque, luego se instala la plancha de tal forma
que el mortero rebose por las perforaciones de la plancha, después se aplica
otra capa delgada de mortero y se asienta el bloque inmediato superior.
BLOQUES DE LA ÚLTIMA HILADA
Cuando se pretende ocultar la costura dejada por la losa de techo en los muros
caravista, los bloques de la última hilada se recortan en su cara longitudinal
interna, para que por allí pase el refuerzo de la losa de techo y ancle en el
muro, mientras que la cara externa de esos bloques sirve de encofrado a la
losa.
Para el caso que se utilice albañilería armada parcialmente rellena, los bloques
de la última hilada que no contengan refuerzo vertical, se taponan con grout a
media altura días antes de asentarlos, con la finalidad de que el concreto de la
losa o solera no se desperdicie y que este concreto penetre en la zona vacía de
esos bloques, formando llaves de corte que permitan integrar al muro con la

--------------------------------------------------------------------------------------------------------------------
17
losa. Este tipo de muro puede ser portante de carga vertical, pero no debe
asignársele responsabilidad sísmica.
CANGREJERAS
A diferencia de los muros confinados, donde al desencofrar las columnas
puede notarse si existen cangrejeras, en los muros armados muchas veces
estas no se puede visualizar, por lo que en otros países se recurre a equipos
de ultrasonido detectores de cangrejeras. En nuestro caso, pasadas unas 3
horas después del vaciado, puede golpearse ligeramente al muro con un
martillo en las zonas menos húmedas, o donde exista mayor congestión de
refuerzo, para detectar, de acuerdo al sonido que se escuche, la presencia de
cangrejeras.
Otras veces, al desencofrar las ventanas de limpieza al día siguiente del
vaciado, podrá notarse si existen cangrejeras. Si se detectase que una de las
ratoneras está vacía, con un taladro se perfora al bloque de la hilada inmediata
superior, en la línea vertical donde se presentó la ratonera vacía, y si se
observa que también hay vacío, se taladra el bloque inmediato superior y así
sucesivamente, hasta encontrar que la celda esté llena de grout. Enseguida,
previo encofrado de la ventana de limpieza en cuestión, se inyecta por la
perforación superior una lechada de cemento-arena fina 1:3 para taponar la
cangrejera.
2.14 TIPOS DE ALBAÑILERÍA
2.14.1 ALBAÑILERÍA ARMADA.
Albañilería reforzada interiormente con varillas de acero
distribuidas vertical y horizontalmente e integrada mediante
concreto líquido de tal manera que los diferentes
componentes actúen conjuntamente para resistir los
esfuerzos, también se les conoce como muros armados.

--------------------------------------------------------------------------------------------------------------------
18

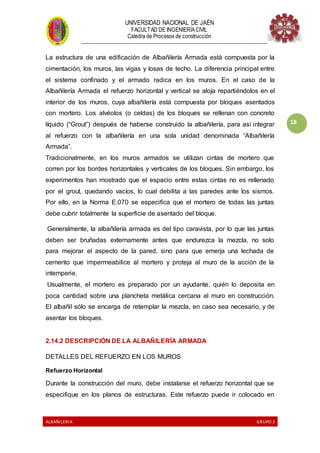

La estructura de una edificación de Albañilería Armada está compuesta por la
cimentación, los muros, las vigas y losas de techo. La diferencia principal entre
el sistema confinado y el armado radica en los muros. En el caso de la
Albañilería Armada el refuerzo horizontal y vertical se aloja repartiéndolos en el
interior de los muros, cuya albañilería está compuesta por bloques asentados
con mortero. Los alvéolos (o celdas) de los bloques se rellenan con concreto
líquido (“Grout”) después de haberse construido la albañilería, para así integrar
al refuerzo con la albañilería en una sola unidad denominada “Albañilería
Armada”.
Tradicionalmente, en los muros armados se utilizan cintas de mortero que
corren por los bordes horizontales y verticales de los bloques. Sin embargo, los
experimentos han mostrado que el espacio entre estas cintas no es rellenado
por el grout, quedando vacíos, lo cual debilita a las paredes ante los sismos.
Por ello, en la Norma E.070 se especifica que el mortero de todas las juntas
debe cubrir totalmente la superficie de asentado del bloque.
Generalmente, la albañilería armada es del tipo caravista, por lo que las juntas
deben ser bruñadas externamente antes que endurezca la mezcla, no solo
para mejorar el aspecto de la pared, sino para que emerja una lechada de
cemento que impermeabilice al mortero y proteja al muro de la acción de la
intemperie.
Usualmente, el mortero es preparado por un ayudante, quién lo deposita en
poca cantidad sobre una plancheta metálica cercana al muro en construcción.
El albañil sólo se encarga de retemplar la mezcla, en caso sea necesario, y de
asentar los bloques.
2.14.2 DESCRIPCIÓN DE LA ALBAÑILERÍA ARMADA
DETALLES DEL REFUERZO EN LOS MUROS
Refuerzo Horizontal
Durante la construcción del muro, debe instalarse el refuerzo horizontal que se
especifique en los planos de estructuras. Este refuerzo puede ir colocado en

--------------------------------------------------------------------------------------------------------------------
19

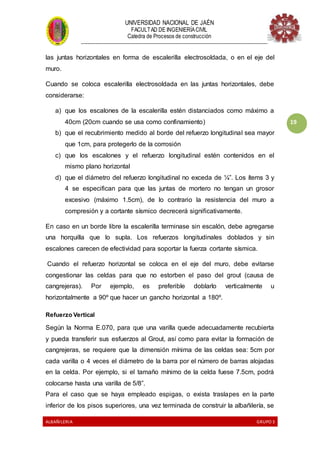

las juntas horizontales en forma de escalerilla electrosoldada, o en el eje del
muro.
Cuando se coloca escalerilla electrosoldada en las juntas horizontales, debe
considerarse:
a) que los escalones de la escalerilla estén distanciados como máximo a
40cm (20cm cuando se usa como confinamiento)
b) que el recubrimiento medido al borde del refuerzo longitudinal sea mayor
que 1cm, para protegerlo de la corrosión
c) que los escalones y el refuerzo longitudinal estén contenidos en el
mismo plano horizontal
d) que el diámetro del refuerzo longitudinal no exceda de ¼”. Los ítems 3 y
4 se especifican para que las juntas de mortero no tengan un grosor
excesivo (máximo 1.5cm), de lo contrario la resistencia del muro a
compresión y a cortante sísmico decrecerá significativamente.
En caso en un borde libre la escalerilla terminase sin escalón, debe agregarse
una horquilla que lo supla. Los refuerzos longitudinales doblados y sin
escalones carecen de efectividad para soportar la fuerza cortante sísmica.
Cuando el refuerzo horizontal se coloca en el eje del muro, debe evitarse
congestionar las celdas para que no estorben el paso del grout (causa de
cangrejeras). Por ejemplo, es preferible doblarlo verticalmente u
horizontalmente a 90º que hacer un gancho horizontal a 180º.
Refuerzo Vertical
Según la Norma E.070, para que una varilla quede adecuadamente recubierta
y pueda transferir sus esfuerzos al Grout, así como para evitar la formación de
cangrejeras, se requiere que la dimensión mínima de las celdas sea: 5cm por
cada varilla o 4 veces el diámetro de la barra por el número de barras alojadas
en la celda. Por ejemplo, si el tamaño mínimo de la celda fuese 7.5cm, podrá
colocarse hasta una varilla de 5/8”.
Para el caso que se haya empleado espigas, o exista traslapes en la parte
inferior de los pisos superiores, una vez terminada de construir la albañilería, se

--------------------------------------------------------------------------------------------------------------------
20

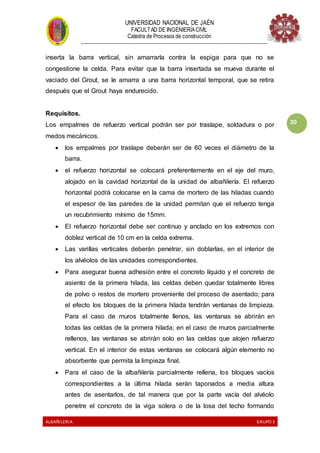

inserta la barra vertical, sin amarrarla contra la espiga para que no se
congestione la celda. Para evitar que la barra insertada se mueva durante el
vaciado del Grout, se le amarra a una barra horizontal temporal, que se retira
después que el Grout haya endurecido.
Requisitos.
Los empalmes de refuerzo vertical podrán ser por traslape, soldadura o por
medos mecánicos.
 los empalmes por traslape deberán ser de 60 veces el diámetro de la
barra.
 el refuerzo horizontal se colocará preferentemente en el eje del muro,
alojado en la cavidad horizontal de la unidad de albañilería. El refuerzo
horizontal podrá colocarse en la cama de mortero de las hiladas cuando
el espesor de las paredes de la unidad permitan que el refuerzo tenga
un recubrimiento mínimo de 15mm.
 El refuerzo horizontal debe ser continuo y anclado en los extremos con
doblez vertical de 10 cm en la celda extrema.
 Las varillas verticales deberán penetrar, sin doblarlas, en el interior de
los alvéolos de las unidades correspondientes.
 Para asegurar buena adhesión entre el concreto líquido y el concreto de
asiento de la primera hilada, las celdas deben quedar totalmente libres
de polvo o restos de mortero proveniente del proceso de asentado; para
el efecto los bloques de la primera hilada tendrán ventanas de limpieza.
Para el caso de muros totalmente llenos, las ventanas se abrirán en
todas las celdas de la primera hilada; en el caso de muros parcialmente
rellenos, las ventanas se abrirán solo en las celdas que alojen refuerzo
vertical. En el interior de estas ventanas se colocará algún elemento no
absorbente que permita la limpieza final.
 Para el caso de la albañilería parcialmente rellena, los bloques vacíos
correspondientes a la última hilada serán taponados a media altura
antes de asentarlos, de tal manera que por la parte vacía del alvéolo
penetre el concreto de la viga solera o de la losa del techo formando

--------------------------------------------------------------------------------------------------------------------
21
llaves de corte que permitan transferir las fuerzas sísmicas desde la losa
hacia los muros. En estos muros, el refuerzo horizontal no atravesará los
alvéolos vacíos, sino que se colocará en el mortero correspondiente a
las juntas horizontales.
 Para el caso de unidades apilables no son necesarias las ventanas de
limpieza; la limpieza de la superficie de asiento se realizará antes de
asentar la primera hilada.
 Antes de encofrar las ventanas de limpieza, los alvéolos se limpiarán
preferentemente con aire comprimido y las celdas serán humedecidas
interiormente regándolas con agua, evitando que esta quede empozada
en la base del muro.
 El concreto líquido o grout se vaciará en dos etapas. En la primera etapa
se vaciará hasta alcanzar una altura igual a la mitad del entrepiso,
compactándolo en diversas capas, transcurrido 5 minutos desde la
compactación de la última capa, la mezcla será recompactada.
Transcurrida media hora, se vaciará la segunda mitad del entrepiso,
compactándolo hasta que su borde superior esté por debajo de la mitad
de la altura correspondiente a la última hilada, de manera que el
concreto de la losa del techo, o de la viga solera, forme llaves de corte
con el muro. Esta segunda mitad también se deberá recompactar. Debe
evitarse el vibrado de las armaduras para no destruir la adherencia con
el grout de relleno.
 Los alvéolos de la unidad de albañilería tendrán un diámetro o
dimensión mínima igual a 5 cm por cada barra vertical que contengan, o
4 veces el mayor diámetro de la barra por el número de barras alojadas
en el alvéolo, lo que sea mayor.
 El espesor del grout que rodea las armaduras será 1½ veces el diámetro
de la barra y no deberá ser menor de 1 cm a fin de proporcionarle un
recubrimiento adecuado a la barra.

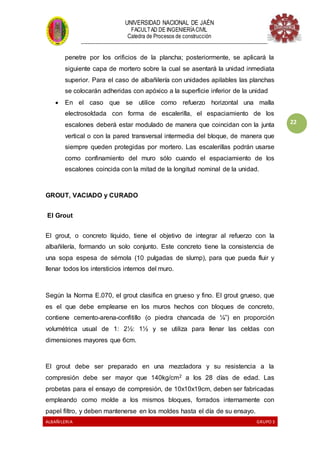

 En el caso que se utilice planchas perforadas de acero estructural en los
talones libres del muro, primero se colocarán las planchas sobre una
capa delgada de mortero presionándolas de manera que el mortero

--------------------------------------------------------------------------------------------------------------------
22
penetre por los orificios de la plancha; posteriormente, se aplicará la
siguiente capa de mortero sobre la cual se asentará la unidad inmediata
superior. Para el caso de albañilería con unidades apilables las planchas
se colocarán adheridas con apóxico a la superficie inferior de la unidad
 En el caso que se utilice como refuerzo horizontal una malla
electrosoldada con forma de escalerilla, el espaciamiento de los
escalones deberá estar modulado de manera que coincidan con la junta
vertical o con la pared transversal intermedia del bloque, de manera que
siempre queden protegidas por mortero. Las escalerillas podrán usarse
como confinamiento del muro sólo cuando el espaciamiento de los
escalones coincida con la mitad de la longitud nominal de la unidad.
GROUT, VACIADO y CURADO
El Grout
El grout, o concreto líquido, tiene el objetivo de integrar al refuerzo con la
albañilería, formando un solo conjunto. Este concreto tiene la consistencia de
una sopa espesa de sémola (10 pulgadas de slump), para que pueda fluir y
llenar todos los intersticios internos del muro.
Según la Norma E.070, el grout clasifica en grueso y fino. El grout grueso, que
es el que debe emplearse en los muros hechos con bloques de concreto,
contiene cemento-arena-confitillo (o piedra chancada de ¼”) en proporción
volumétrica usual de 1: 2½: 1½ y se utiliza para llenar las celdas con
dimensiones mayores que 6cm.
El grout debe ser preparado en una mezcladora y su resistencia a la
compresión debe ser mayor que 140kg/cm2 a los 28 días de edad. Las
probetas para el ensayo de compresión, de 10x10x19cm, deben ser fabricadas
empleando como molde a los mismos bloques, forrados internamente con
papel filtro, y deben mantenerse en los moldes hasta el día de su ensayo.

--------------------------------------------------------------------------------------------------------------------
23

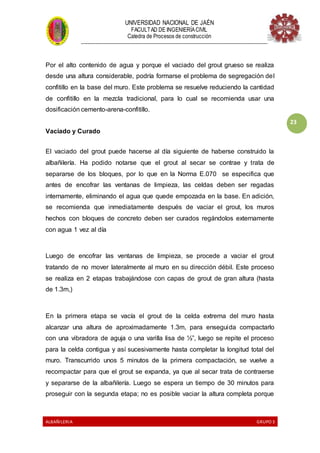

Por el alto contenido de agua y porque el vaciado del grout grueso se realiza
desde una altura considerable, podría formarse el problema de segregación del
confitillo en la base del muro. Este problema se resuelve reduciendo la cantidad
de confitillo en la mezcla tradicional, para lo cual se recomienda usar una
dosificación cemento-arena-confitillo.
Vaciado y Curado
El vaciado del grout puede hacerse al día siguiente de haberse construido la
albañilería. Ha podido notarse que el grout al secar se contrae y trata de
separarse de los bloques, por lo que en la Norma E.070 se especifica que
antes de encofrar las ventanas de limpieza, las celdas deben ser regadas
internamente, eliminando el agua que quede empozada en la base. En adición,
se recomienda que inmediatamente después de vaciar el grout, los muros
hechos con bloques de concreto deben ser curados regándolos externamente
con agua 1 vez al día
Luego de encofrar las ventanas de limpieza, se procede a vaciar el grout
tratando de no mover lateralmente al muro en su dirección débil. Este proceso
se realiza en 2 etapas trabajándose con capas de grout de gran altura (hasta
de 1.3m,)
En la primera etapa se vacía el grout de la celda extrema del muro hasta
alcanzar una altura de aproximadamente 1.3m, para enseguida compactarlo
con una vibradora de aguja o una varilla lisa de ½”, luego se repite el proceso
para la celda contigua y así sucesivamente hasta completar la longitud total del
muro. Transcurrido unos 5 minutos de la primera compactación, se vuelve a
recompactar para que el grout se expanda, ya que al secar trata de contraerse
y separarse de la albañilería. Luego se espera un tiempo de 30 minutos para
proseguir con la segunda etapa; no es posible vaciar la altura completa porque

--------------------------------------------------------------------------------------------------------------------
24

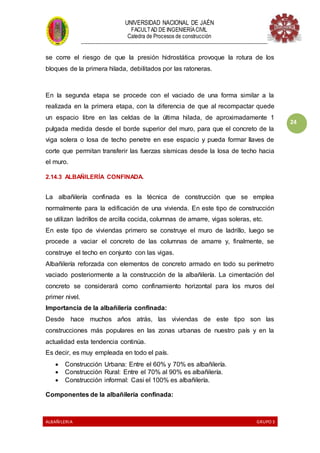

se corre el riesgo de que la presión hidrostática provoque la rotura de los
bloques de la primera hilada, debilitados por las ratoneras.
En la segunda etapa se procede con el vaciado de una forma similar a la
realizada en la primera etapa, con la diferencia de que al recompactar quede
un espacio libre en las celdas de la última hilada, de aproximadamente 1
pulgada medida desde el borde superior del muro, para que el concreto de la
viga solera o losa de techo penetre en ese espacio y pueda formar llaves de
corte que permitan transferir las fuerzas sísmicas desde la losa de techo hacia
el muro.
2.14.3 ALBAÑILERÍA CONFINADA.
La albañilería confinada es la técnica de construcción que se emplea
normalmente para la edificación de una vivienda. En este tipo de construcción
se utilizan ladrillos de arcilla cocida, columnas de amarre, vigas soleras, etc.
En este tipo de viviendas primero se construye el muro de ladrillo, luego se
procede a vaciar el concreto de las columnas de amarre y, finalmente, se
construye el techo en conjunto con las vigas.
Albañilería reforzada con elementos de concreto armado en todo su perímetro
vaciado posteriormente a la construcción de la albañilería. La cimentación del
concreto se considerará como confinamiento horizontal para los muros del
primer nivel.
Importancia de la albañilería confinada:
Desde hace muchos años atrás, las viviendas de este tipo son las
construcciones más populares en las zonas urbanas de nuestro país y en la
actualidad esta tendencia continúa.
Es decir, es muy empleada en todo el país.
 Construcción Urbana: Entre el 60% y 70% es albañilería.
 Construcción Rural: Entre el 70% al 90% es albañilería.
 Construcción informal: Casi el 100% es albañilería.
Componentes de la albañilería confinada:

--------------------------------------------------------------------------------------------------------------------
25

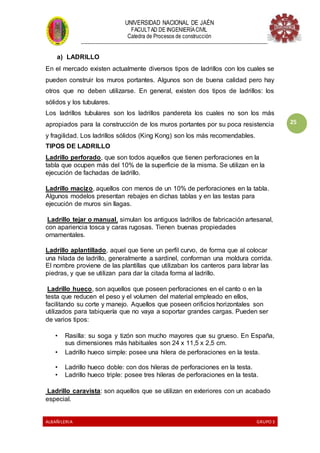

a) LADRILLO
En el mercado existen actualmente diversos tipos de ladrillos con los cuales se
pueden construir los muros portantes. Algunos son de buena calidad pero hay
otros que no deben utilizarse. En general, existen dos tipos de ladrillos: los
sólidos y los tubulares.
Los ladrillos tubulares son los ladrillos pandereta los cuales no son los más
apropiados para la construcción de los muros portantes por su poca resistencia
y fragilidad. Los ladrillos sólidos (King Kong) son los más recomendables.
TIPOS DE LADRILLO
Ladrillo perforado, que son todos aquellos que tienen perforaciones en la
tabla que ocupen más del 10% de la superficie de la misma. Se utilizan en la
ejecución de fachadas de ladrillo.
Ladrillo macizo, aquellos con menos de un 10% de perforaciones en la tabla.
Algunos modelos presentan rebajes en dichas tablas y en las testas para
ejecución de muros sin llagas.
Ladrillo tejar o manual, simulan los antiguos ladrillos de fabricación artesanal,
con apariencia tosca y caras rugosas. Tienen buenas propiedades
ornamentales.
Ladrillo aplantillado, aquel que tiene un perfil curvo, de forma que al colocar
una hilada de ladrillo, generalmente a sardinel, conforman una moldura corrida.
El nombre proviene de las plantillas que utilizaban los canteros para labrar las
piedras, y que se utilizan para dar la citada forma al ladrillo.
Ladrillo hueco, son aquellos que poseen perforaciones en el canto o en la
testa que reducen el peso y el volumen del material empleado en ellos,
facilitando su corte y manejo. Aquellos que poseen orificios horizontales son
utilizados para tabiquería que no vaya a soportar grandes cargas. Pueden ser
de varios tipos:
• Rasilla: su soga y tizón son mucho mayores que su grueso. En España,
sus dimensiones más habituales son 24 x 11,5 x 2,5 cm.
• Ladrillo hueco simple: posee una hilera de perforaciones en la testa.
• Ladrillo hueco doble: con dos hileras de perforaciones en la testa.
• Ladrillo hueco triple: posee tres hileras de perforaciones en la testa.
Ladrillo caravista: son aquellos que se utilizan en exteriores con un acabado
especial.

--------------------------------------------------------------------------------------------------------------------
26
Ladrillo refractario: se coloca en lugares donde debe soportar altas
temperaturas, como hornos o chimeneas
b) MORTERO
Mortero = Cemento + Arena gruesa + Agua
El mortero es un elemento clave en la fortaleza del muro portante.
No debes olvidar que las funciones básicas del mortero son:
 Pegar o unir ladrillo con ladrillo.
 Corregir las irregularidades de los ladrillos.
Dada la importancia de este componente, es necesario preparar un mortero de
buena calidad. Para eso debes tener cuidado con dos aspectos fundamentales:
 La calidad de sus ingredientes.
 La dosificación, es decir, la cantidad de cada ingrediente que debe
usarse en la preparación de la mezcla.
Calidad de los ingredientes:

--------------------------------------------------------------------------------------------------------------------
27

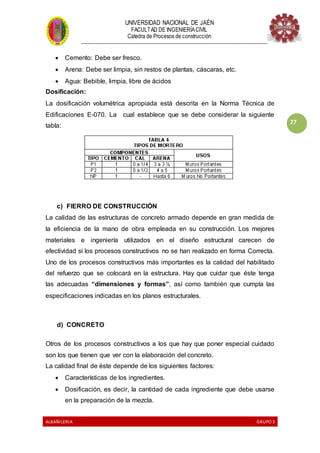

 Cemento: Debe ser fresco.
 Arena: Debe ser limpia, sin restos de plantas, cáscaras, etc.
 Agua: Bebible, limpia, libre de ácidos
Dosificación:
La dosificación volumétrica apropiada está descrita en la Norma Técnica de
Edificaciones E-070. La cual establece que se debe considerar la siguiente
tabla:
c) FIERRO DE CONSTRUCCIÓN
La calidad de las estructuras de concreto armado depende en gran medida de
la eficiencia de la mano de obra empleada en su construcción. Los mejores
materiales e ingeniería utilizados en el diseño estructural carecen de
efectividad si los procesos constructivos no se han realizado en forma Correcta.
Uno de los procesos constructivos más importantes es la calidad del habilitado
del refuerzo que se colocará en la estructura. Hay que cuidar que éste tenga
las adecuadas “dimensiones y formas”, así como también que cumpla las
especificaciones indicadas en los planos estructurales.
d) CONCRETO
Otros de los procesos constructivos a los que hay que poner especial cuidado
son los que tienen que ver con la elaboración del concreto.
La calidad final de éste depende de los siguientes factores:
 Características de los ingredientes.
 Dosificación, es decir, la cantidad de cada ingrediente que debe usarse
en la preparación de la mezcla.

--------------------------------------------------------------------------------------------------------------------
28
 Producción.
 Transporte.
 Colocación.
 Compactación.
 Curado.
2.14.4 ALBAÑILERÍA NO REFORZADA
Albañilería sin refuerzo (albañilería simple) o con refuerzo que no cumple con
los requisitos establecidos por la norma E070, “albañilería”
2.14.5 ALBAÑILERÍA REFORZADA O ALBAÑILERÍA ESTRUCTURAL
Albañilería armada o confinada, cuyo refuerzo cumple con los requisitos
establecidos por la norma E070, “albañilería”
2.14.6 VIGAS DE CONCRETO ARMADO Y DE ALBAÑILERÍA ARMADA
Por la técnica de diseño estructural que se utiliza en la Norma E.070, buscando
que los muros armados fallen por flexión ante los sismos severos, es preferible
que las vigas que cubren los vanos de puertas y ventanas (“dinteles”), tengan
un peralte igual al de la losa de techo (“vigas chatas”), lo cual permite
magnificar el momento flector en los muros.
Usualmente, en nuestro medio se utiliza dinteles de concreto armado. Cuando
estos dinteles necesitan ser peraltados, deben ser continuos porque, por
ejemplo, en los extremos de los dinteles discontinuos se generan fisuras ya sea
por contracción de secado del concreto, o por cambio de temperatura, con lo
cual se pierde la transferencia de esfuerzos sísmicos (momento flector y fuerza
cortante) entre el dintel y el muro de apoyo; y también, porque las reacciones
verticales en los extremos del dintel, pueden llegar a triturar localmente a los
bloques donde apoya el dintel. De esta manera, a pesar que resulta
innecesario peraltar a la viga que corre encima del muro (“solera”), ya que no
se deforma por flexión o corte (el muro lo impide), si el dintel fuese peraltado,
también la solera debería tener el mismo peralte.

--------------------------------------------------------------------------------------------------------------------
29

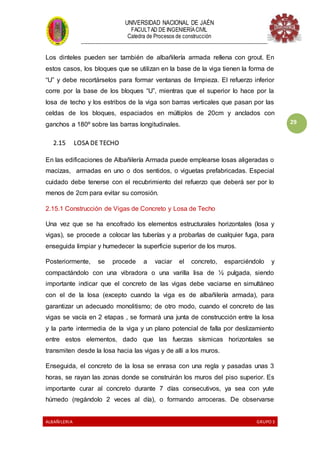

Los dinteles pueden ser también de albañilería armada rellena con grout. En
estos casos, los bloques que se utilizan en la base de la viga tienen la forma de
“U” y debe recortárselos para formar ventanas de limpieza. El refuerzo inferior
corre por la base de los bloques “U”, mientras que el superior lo hace por la
losa de techo y los estribos de la viga son barras verticales que pasan por las
celdas de los bloques, espaciados en múltiplos de 20cm y anclados con
ganchos a 180º sobre las barras longitudinales.
2.15 LOSA DE TECHO
En las edificaciones de Albañilería Armada puede emplearse losas aligeradas o
macizas, armadas en uno o dos sentidos, o viguetas prefabricadas. Especial
cuidado debe tenerse con el recubrimiento del refuerzo que deberá ser por lo
menos de 2cm para evitar su corrosión.
2.15.1 Construcción de Vigas de Concreto y Losa de Techo
Una vez que se ha encofrado los elementos estructurales horizontales (losa y
vigas), se procede a colocar las tuberías y a probarlas de cualquier fuga, para
enseguida limpiar y humedecer la superficie superior de los muros.
Posteriormente, se procede a vaciar el concreto, esparciéndolo y
compactándolo con una vibradora o una varilla lisa de ½ pulgada, siendo
importante indicar que el concreto de las vigas debe vaciarse en simultáneo
con el de la losa (excepto cuando la viga es de albañilería armada), para
garantizar un adecuado monolitismo; de otro modo, cuando el concreto de las
vigas se vacía en 2 etapas , se formará una junta de construcción entre la losa
y la parte intermedia de la viga y un plano potencial de falla por deslizamiento
entre estos elementos, dado que las fuerzas sísmicas horizontales se
transmiten desde la losa hacia las vigas y de allí a los muros.
Enseguida, el concreto de la losa se enrasa con una regla y pasadas unas 3
horas, se rayan las zonas donde se construirán los muros del piso superior. Es
importante curar al concreto durante 7 días consecutivos, ya sea con yute
húmedo (regándolo 2 veces al día), o formando arroceras. De observarse

--------------------------------------------------------------------------------------------------------------------
30
fisuras por contracción de secado en la superficie de la losa, debe taponárselas
con una lechada de cemento-arena fina.
3 VISITA A OBRA
Se logró visitar dos obras la primera ubicada en la la calle Zarumiila cuadra
número 24, sector de Magllanal, y la segunda estuvo ubicada en la parte baja
de la urbanización las palmeras en la avenida A referencia “recreo yonar”
ambas ubicadas en la ciudad de Jaén departamento de Cajamarca.
La visita a la primera obra se realizó el día lunes 6 de noviembre del 2017 a
horas 13. 00 horas del día en curso. Luego de haber llegado al sitio donde se
realizaba la construcción se pudo contemplar que era una obra informal, puesto
que no presentaba ningún permiso de construcción que se le haya sido
otorgado por las autoridades competentes.
Luego de haber hecho un recorrido por el área en proceso de construcción, se
logró determinar algunas características que permitieron conocer qué tipo de
edificación es:
 Tipo de edificación según importancia.…. tipo C (vivienda)
 Sistema estructural: estructura de albañilería.
Después de haber hecho algunas observaciones, el grupo que realizó la visita
a campo se retiró del lugar, agradeciendo al dueño de la vivienda en
construcción.
Aquí se adjunta una foto que muestra las condiciones en las que se encontraba
la vivienda.

--------------------------------------------------------------------------------------------------------------------
31
La visita a la segunda obra se realizó el día martes 7 de noviembre del 2017 a
horas 12: 00. Luego de haber llegado al sitio donde se realizaba la construcción
se pudo contemplar que era una obra contraria la anterior puesto que contaba
con licencia de funcionamiento.
El sistema estructural utilizado es albañilería confinada el uso que e
importancia que va tener es una vivienda por la tanto seria categoría c
(vivienda)
 Una observación que se puede dar seria que el compactado del relleno
se está haciendo con un equipo de vibración
 La cuadrilla de trabajadores estaba integrada por 1 operario y 3 obreros
 La altura estimada del primer es de 3.50 m NPT
 Se está usando 6 aceros de 5/8” la sección de las columnas es variada.

--------------------------------------------------------------------------------------------------------------------
32
4 CRITERIOS BÁSICOS DE DISEÑO
4.1 DISEÑO DE ELEMENTOS DE CONCRETO ARMADO
Requisitos Generales
Todos los elementos de concreto armado del edificio, con excepción de los
elementos de confinamiento de los muros de albañilería, serán diseñados por
resistencia última, asegurando que su falla sea por un mecanismo de flexión y
no de corte. El diseño se hará para la combinación de fuerzas gravitacionales y
las fuerzas debidas al “sismo moderado”, utilizando los factores de
amplificación de carga y de reducción de resistencia (φ). La cimentación será
dimensionada bajo condiciones de servicio para los esfuerzos admisibles del
suelo y se diseñará a rotura.
4.2 DISEÑO DE MUROS DE ALBAÑILERÍA
Requisitos Generales
a) Para el diseño de los muros confinados ante acciones coplanares, podrá
suponerse que los muros son de sección rectangular. Cuando se presenten
muros que se intercepten perpendicularmente, se tomará como elemento de
refuerzo vertical común a ambos muros (sección transversal de columnas,
refuerzos verticales, etc.) en el punto de intersección, al mayor elemento de
refuerzo proveniente del diseño independiente de ambos muros.
Para el diseño por flexo compresión de los muros armados que tengan
continuidad en sus extremos con muros transversales, podrá considerarse la
contribución de las alas de acuerdo a lo indicado adelante
Para el cálculo de la rigidez de los muros, se agregará a su sección transversal
el 25% de la sección transversal de aquellos muros que concurran
ortogonalmente al muro en análisis ó 6 veces su espesor, lo que sea mayor.
Cuando un muro transversal concurra a dos muros, su contribución a cada
muro no excederá de la mitad de su longitud. La rigidez lateral de un muro
confinado deberá evaluarse transformando el concreto de sus columnas de
confinamiento en área equivalente de albañilería, multiplicando su espesor real
por la relación de módulos de elasticidad E c m / E ; el centroide de dicha área

--------------------------------------------------------------------------------------------------------------------
33

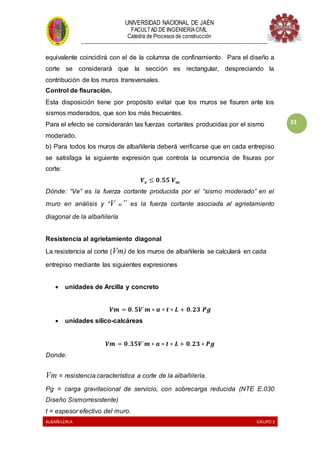

equivalente coincidirá con el de la columna de confinamiento. Para el diseño a
corte se considerará que la sección es rectangular, despreciando la
contribución de los muros transversales.
Control de fisuración.
Esta disposición tiene por propósito evitar que los muros se fisuren ante los
sismos moderados, que son los más frecuentes.
Para el efecto se considerarán las fuerzas cortantes producidas por el sismo
moderado.
b) Para todos los muros de albañilería deberá verificarse que en cada entrepiso
se satisfaga la siguiente expresión que controla la ocurrencia de fisuras por
corte:
𝑽 𝒆 ≤ 𝟎. 𝟓𝟓 𝑽 𝒎
Dónde: “Ve” es la fuerza cortante producida por el “sismo moderado” en el
muro en análisis y “V m” es la fuerza cortante asociada al agrietamiento
diagonal de la albañilería
Resistencia al agrietamiento diagonal
La resistencia al corte (Vm) de los muros de albañilería se calculará en cada
entrepiso mediante las siguientes expresiones
 unidades de Arcilla y concreto
𝑽𝒎 = 𝟎. 𝟓𝑽´𝒎 ∗ 𝒂 ∗ 𝒕 ∗ 𝑳 + 𝟎. 𝟐𝟑 𝑷𝒈
 unidades silico-calcáreas
𝑽𝒎 = 𝟎. 𝟑𝟓𝑽´𝒎 ∗ 𝒂 ∗ 𝒕 ∗ 𝑳 + 𝟎. 𝟐𝟑 ∗ 𝑷𝒈
Donde:
Vm = resistencia característica a corte de la albañilería.
Pg = carga gravitacional de servicio, con sobrecarga reducida (NTE E.030
Diseño Sismorresistente)
t = espesor efectivo del muro.

--------------------------------------------------------------------------------------------------------------------
34

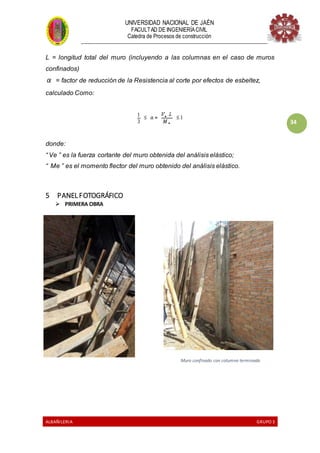

L = longitud total del muro (incluyendo a las columnas en el caso de muros
confinados)
α = factor de reducción de la Resistencia al corte por efectos de esbeltez,
calculado Como:
donde:
“ Ve ” es la fuerza cortante del muro obtenida del análisis elástico;
“ Me ” es el momento flector del muro obtenido del análisis elástico.
5 PANEL FOTOGRÁFICO
 PRIMERA OBRA
Muro confinado con columna terminado

--------------------------------------------------------------------------------------------------------------------
35
 SEGUNDAOBRA
Encofrado de columna de muro de albañilería

--------------------------------------------------------------------------------------------------------------------
36
6 CONCLUSIONES
 La albañilería es un tema de mucha importancia dentro de ing civil
debido a que la mayoría de edificaciones en el Perú están hechas a
base de albañilería sea confinada o armada.
 Respetar las normas de edificaciones y hacer un buen análisis son
muy importantes en el diseño de una edificación. cuando no se
cumple con las normas establecidas y se construye empíricamente al
principio no fallara pero con el pasar del tiempo se verán las
consecuencias.
 Los muros construidos deben soportar cargas horizontales y
verticales, resistir el peso de losa, viguetas y su propio peso. además
de ser resistente ante un eventual sismo o vientos fuertes todos esos
factores se consideran en el diseño estructural
7 RECOMENDACIONES
 Se debe tener en cuenta muchos factores antes de construir así como
el tipo de suelo, etc. En edificaciones mayores a 4 pisos se
recomienda hacer un estudio de suelos.
 Usar los implementos de seguridad en obra como casco, lentes,
zapatos para de esa forma evitar accidentes.
8 Bibliografía
 ACEROSAREQUIPA,S. (s.f.). manualdeconstrucción para maestrosdeobra.
 industria y construcción.(31de octubre de 2017). Obtenidode industriay
construcción:https://www.misrespuestas.com/que-es-la-albanileria.html
 INGENIERIA,U.N. (2004). GUÍA PARA LA CONSTRUCCIÓN CON ALBAÑILERIA. LIMA:IDI.
 reglamento nacionaldeedificaciones. (2017). lima:Megabyte.s.a.c.

Albañilería: tipos, materiales y técnicas de construcción

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Albañilería: tipos, materiales y técnicas de construcción

Similar a Albañilería: tipos, materiales y técnicas de construcción (20)

Último

Último (20)

Albañilería: tipos, materiales y técnicas de construcción
