2. Daños que sufren las Estructuras
Acero
CONSECUENCIAS DE LAS FALLAS
ESTRUCTURALES
a) Consecuencias inmediatas:
Son las que suceden
instantáneamente al ocurrir
la falla en las edificaciones.
b) Consecuencias a largo
plazo: Son aquellas que no
se aprecian al momento de
ocurrir la falla y aparecen o
se distinguen después de
cierto tiempo transcurrido
después de la falla.
Fatiga por corrosión (FC) es un
caso especial de la corrosión
bajo tensión (CBT) y es causada
por los efectos combinados de
esfuerzos cíclicos y procesos de
corrosión que producen
fracturas frágiles. Ningún metal
es inmune si está en un medio
corrosivo. La diferencia entre FC
y CBT es que la primera se
produce bajo cargas cíclicas y
la segunda bajo cargas
estáticas
3. Daños que sufren las Estructuras:
Acero
Fallas de pernos de anclaje.
Unos pernos de anclaje usados en los yacimientos mineros en
trabajos de seguridad, generalmente se fabrican de acero de
alta resistencia fallaron por corrosión bajo tensión en un túnel
de un yacimiento minero que tiene filtraciones de agua.
La corrosión bajo tensión es un caso particular de corrosión y se
manifiesta como un fenómeno de agrietamiento que sufren ciertas
aleaciones cuando están en contacto con medios bien específicos y
sometidas a una tensión que puede ser externa, tal como la tensión
de trabajo, o interna, debida a la conformación en frío del material,
pero ha de tener siempre una componente de tracción.
4. Daños que sufren las Estructuras:
Acero
Fallas por desgaste
EROSIÓN – CORROSIÓN
En cuanto a la construcción de los elementos de
acero, se debe tener cuidado, ya que el alzado
puede implicar
inversión de las fuerzas de diseño2. Además debe
tomarse en cuenta colocar arriostramientos para dar
estabilidad a la
estructura durante la construcción (Galambos, Lin y
Johnston, 1999).
5. Daños que sufren las Estructuras
Concreto Armado
Fisuras causadas por problemas en el
concreto
Se originan durante el proceso de
fraguado (secado) del concreto. Están
relacionadas con defectos en la
fabricación o puesta en obra de la
mezcla del concreto, el medio ambiente
y transcurrir del tiempo influyen en la
evolución y comportamiento de estas
lesiones. Son fisuras prácticamente
naturales en las edificaciones. Pueden
ser reparadas con tratamientos
superficiales, como sellados e
inyecciones de resinas (siempre y
cuando no sea muy tarde)

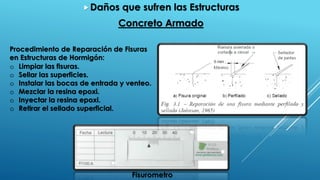

6. Daños que sufren las Estructuras
Concreto Armado
Fisurometro
Procedimiento de Reparación de Fisuras
en Estructuras de Hormigón:
o Limpiar las fisuras.
o Sellar las superficies.
o Instalar las bocas de entrada y venteo.
o Mezclar la resina epoxi.
o Inyectar la resina epoxi.
o Retirar el sellado superficial.
7. Daños que sufren las Estructuras
Concreto Armado
Los métodos de reparación de fisuras más comunes son:
Tratamientos superficiales y sobrecapas: Para sellar las
superficies de concreto, para el tratamiento de fisuras
finas.
Perfilado y sellado: este método consiste en agrandar la
fisura, para llenarla y sellarla con un material adecuado.
Colocación de mortero como mezcla seca
(Drypacking): consiste en la colocación y apisonado de
mortero, constituido por una parte de cemento, una a tres
partes de arena y muy poca agua, únicamente la
suficiente para lograr una mezcla que permita formar una
bola con la mano.
Costura de fisuras: consiste en perforar orificios a ambos
lados de la fisura e insertar elementos metálicos en forma
de U (similares a una grapa). Luego se deben asegurar
con mortero.

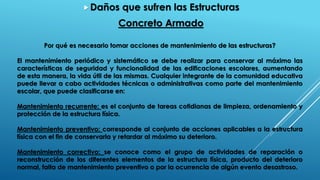

8. Por qué es necesario tomar acciones de mantenimiento de las estructuras?
El mantenimiento periódico y sistemático se debe realizar para conservar al máximo las
características de seguridad y funcionalidad de las edificaciones escolares, aumentando
de esta manera, la vida útil de las mismas. Cualquier integrante de la comunidad educativa
puede llevar a cabo actividades técnicas o administrativas como parte del mantenimiento
escolar, que puede clasificarse en:
Mantenimiento recurrente: es el conjunto de tareas cotidianas de limpieza, ordenamiento y
protección de la estructura física.
Mantenimiento preventivo: corresponde al conjunto de acciones aplicables a la estructura
física con el fin de conservarla y retardar al máximo su deterioro.
Mantenimiento correctivo: se conoce como el grupo de actividades de reparación o
reconstrucción de los diferentes elementos de la estructura física, producto del deterioro
normal, falta de mantenimiento preventivo o por la ocurrencia de algún evento desastroso.
Daños que sufren las Estructuras
Concreto Armado
9. Daños que sufren las Estructuras
Madera
Tipos de fallas: Tipos de fallas:
10. Daños que sufren las Estructuras
Madera
Tipos de fallas: Tipos de fallas:
12. Daños que sufren las Estructuras
Mampostería
Las estructuras de mampostería en su vida útil pueden estar sometidas a las siguientes solicitaciones:
1. Carga axial o vertical, debida al peso de la losa, las cargas vivas y al peso propio de la mampostería.
2. Fuerzas cortantes y momentos flexionantes, debidas a las fuerzas de inercia durante un sismo.
3. Empujes normales al plano del muro, causados por viento, agua o tierra, así como las fuerzas de inercia
por sismos que actúan en dirección normal al plano del muro.
Las mampuestas más comunes
empleadas son: rocas, ladrillos,
bloques de concreto, bloques de
arcilla y bloques de yeso. La
mampostería puede ser estructural
como no estructural, aunque la
mayoría es no estructural existen
en la actualidad la tendencia a
emplear mampostería
estructural como elemento de
sostén de una construcción.
13. Daños que sufren las Estructuras
Mampostería
La mampostería combinada y confinada
empleada actualmente se fabrica
principalmente con piezas de barro recocido
(ladrillos) y bloques sólidos de concreto
ligero, los cuales se pegan mediante mortero
con base en cemento, cal y arena con un
espesor de junta entre 1 y 2 cm.
Aparejos: El patrón recomendado es
las unidades trabadas (véase Figura 9)
por las propiedades estructurales,
ya que tienen mayor estabilidad.

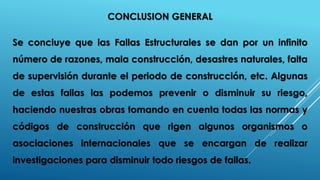

14. CONCLUSION GENERAL
Se concluye que las Fallas Estructurales se dan por un infinito
número de razones, mala construcción, desastres naturales, falta
de supervisión durante el periodo de construcción, etc. Algunas
de estas fallas las podemos prevenir o disminuir su riesgo,
haciendo nuestras obras tomando en cuenta todas las normas y
códigos de construcción que rigen algunos organismos o
asociaciones internacionales que se encargan de realizar
investigaciones para disminuir todo riesgos de fallas.
