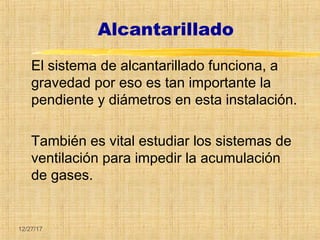

El sistema de alcantarillado funciona, a
gravedad por eso es tan importante la
pendiente y diámetros en esta instalación.
También es vital estudiar los sistemas de
ventilación para impedir la acumulación
de gases.

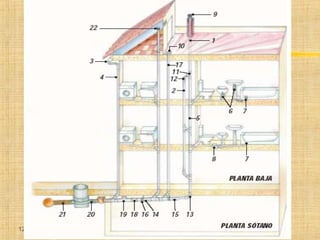

3. 12/27/17

4. 12/27/17
Principales
Elementos
Instalación
Sanitaria de
Alcantarillado

5. 12/27/17
Red de Alcantarillado
Tres elementos que son: red primaria, red
secundaria y ventilación.
La red primaria se diferencia de la secundaria por
ser la que está en contacto directo con la red
colectora cloacal, lugar adonde van a llegar todos
los residuos considerados peligrosos. La
diferenciación o el punto límite entre ambas redes
es el sifón hidráulico (que puede asumir distintas
formas).

6. 12/27/17

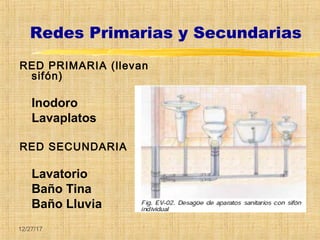

RED PRIMARIA (llevan
sifón)
Inodoro
Lavaplatos
RED SECUNDARIA
Lavatorio
Baño Tina
Baño Lluvia
Redes Primarias y Secundarias

7. 12/27/17

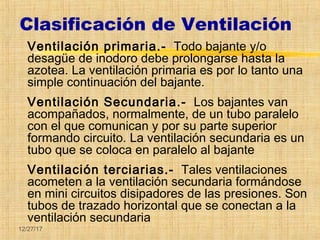

Clasificación de Ventilación
Ventilación primaria.- Todo bajante y/o
desagüe de inodoro debe prolongarse hasta la
azotea. La ventilación primaria es por lo tanto una
simple continuación del bajante.
Ventilación Secundaria.- Los bajantes van
acompañados, normalmente, de un tubo paralelo
con el que comunican y por su parte superior
formando circuito. La ventilación secundaria es un
tubo que se coloca en paralelo al bajante
Ventilación terciarias.- Tales ventilaciones
acometen a la ventilación secundaria formándose
en mini circuitos disipadores de las presiones. Son
tubos de trazado horizontal que se conectan a la
ventilación secundaria

8. 12/27/17

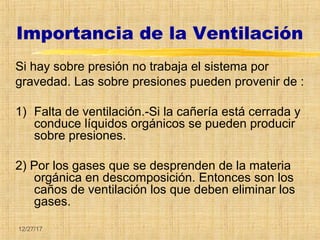

Importancia de la Ventilación
Si hay sobre presión no trabaja el sistema por
gravedad. Las sobre presiones pueden provenir de :
1) Falta de ventilación.-Si la cañería está cerrada y
conduce líquidos orgánicos se pueden producir
sobre presiones.
2) Por los gases que se desprenden de la materia
orgánica en descomposición. Entonces son los
caños de ventilación los que deben eliminar los
gases.

9. 12/27/17

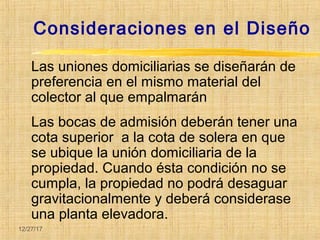

Consideraciones en el Diseño
Las uniones domiciliarias se diseñarán de
preferencia en el mismo material del
colector al que empalmarán
Las bocas de admisión deberán tener una
cota superior a la cota de solera en que
se ubique la unión domiciliaria de la
propiedad. Cuando ésta condición no se
cumpla, la propiedad no podrá desaguar
gravitacionalmente y deberá considerase
una planta elevadora.

10. 12/27/17

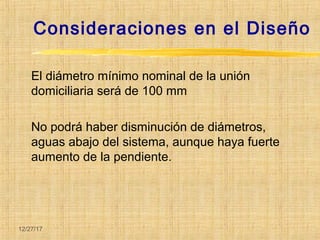

El diámetro mínimo nominal de la unión
domiciliaria será de 100 mm
No podrá haber disminución de diámetros,
aguas abajo del sistema, aunque haya fuerte
aumento de la pendiente.
Consideraciones en el Diseño

11. 12/27/17

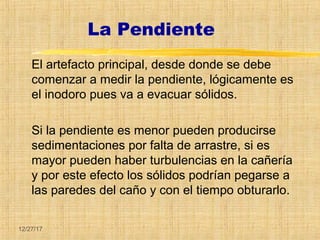

La Pendiente
El artefacto principal, desde donde se debe
comenzar a medir la pendiente, lógicamente es
el inodoro pues va a evacuar sólidos.
Si la pendiente es menor pueden producirse
sedimentaciones por falta de arrastre, si es
mayor pueden haber turbulencias en la cañería
y por este efecto los sólidos podrían pegarse a
las paredes del caño y con el tiempo obturarlo.

12. 12/27/17

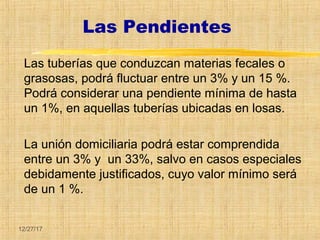

Las Pendientes
Las tuberías que conduzcan materias fecales o
grasosas, podrá fluctuar entre un 3% y un 15 %.
Podrá considerar una pendiente mínima de hasta
un 1%, en aquellas tuberías ubicadas en losas.
La unión domiciliaria podrá estar comprendida
entre un 3% y un 33%, salvo en casos especiales
debidamente justificados, cuyo valor mínimo será
de un 1 %.

13. 12/27/17

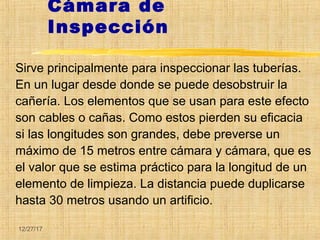

Cámara de
Inspección
Sirve principalmente para inspeccionar las tuberías.
En un lugar desde donde se puede desobstruir la
cañería. Los elementos que se usan para este efecto
son cables o cañas. Como estos pierden su eficacia
si las longitudes son grandes, debe preverse un
máximo de 15 metros entre cámara y cámara, que es
el valor que se estima práctico para la longitud de un
elemento de limpieza. La distancia puede duplicarse
hasta 30 metros usando un artificio.

14. 12/27/17

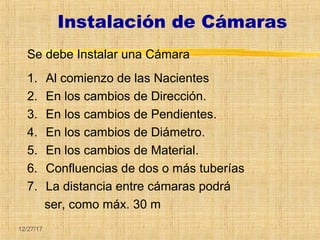

Instalación de Cámaras
Se debe Instalar una Cámara
1. Al comienzo de las Nacientes
2. En los cambios de Dirección.
3. En los cambios de Pendientes.
4. En los cambios de Diámetro.
5. En los cambios de Material.
6. Confluencias de dos o más tuberías
7. La distancia entre cámaras podrá
ser, como máx. 30 m

15. 12/27/17

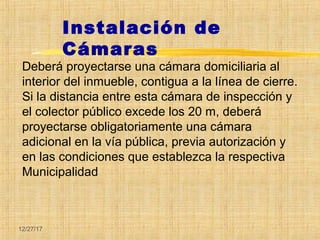

Deberá proyectarse una cámara domiciliaria al
interior del inmueble, contigua a la línea de cierre.
Si la distancia entre esta cámara de inspección y
el colector público excede los 20 m, deberá
proyectarse obligatoriamente una cámara
adicional en la vía pública, previa autorización y
en las condiciones que establezca la respectiva
Municipalidad
Instalación de
Cámaras

16. 12/27/17

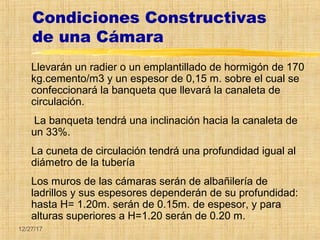

Condiciones Constructivas
de una Cámara
Llevarán un radier o un emplantillado de hormigón de 170
kg.cemento/m3 y un espesor de 0,15 m. sobre el cual se
confeccionará la banqueta que llevará la canaleta de
circulación.
La banqueta tendrá una inclinación hacia la canaleta de
un 33%.
La cuneta de circulación tendrá una profundidad igual al
diámetro de la tubería
Los muros de las cámaras serán de albañilería de
ladrillos y sus espesores dependerán de su profundidad:
hasta H= 1.20m. serán de 0.15m. de espesor, y para
alturas superiores a H=1.20 serán de 0.20 m.

17. 12/27/17

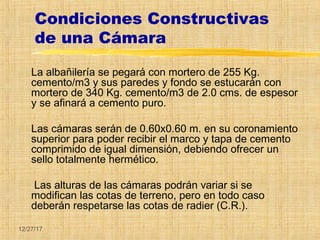

Condiciones Constructivas
de una Cámara
La albañilería se pegará con mortero de 255 Kg.
cemento/m3 y sus paredes y fondo se estucarán con
mortero de 340 Kg. cemento/m3 de 2.0 cms. de espesor
y se afinará a cemento puro.
Las cámaras serán de 0.60x0.60 m. en su coronamiento
superior para poder recibir el marco y tapa de cemento
comprimido de igual dimensión, debiendo ofrecer un
sello totalmente hermético.
Las alturas de las cámaras podrán variar si se
modifican las cotas de terreno, pero en todo caso
deberán respetarse las cotas de radier (C.R.).

18. 12/27/17

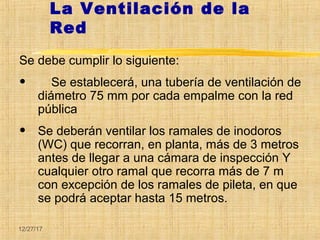

La Ventilación de la
Red
Se debe cumplir lo siguiente:
• Se establecerá, una tubería de ventilación de
diámetro 75 mm por cada empalme con la red
pública
• Se deberán ventilar los ramales de inodoros
(WC) que recorran, en planta, más de 3 metros
antes de llegar a una cámara de inspección Y
cualquier otro ramal que recorra más de 7 m
con excepción de los ramales de pileta, en que
se podrá aceptar hasta 15 metros.

19. 12/27/17

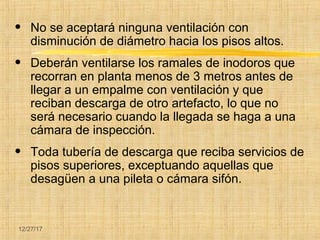

• No se aceptará ninguna ventilación con
disminución de diámetro hacia los pisos altos.
• Deberán ventilarse los ramales de inodoros que
recorran en planta menos de 3 metros antes de
llegar a un empalme con ventilación y que
reciban descarga de otro artefacto, lo que no
será necesario cuando la llegada se haga a una
cámara de inspección.
• Toda tubería de descarga que reciba servicios de
pisos superiores, exceptuando aquellas que
desagüen a una pileta o cámara sifón.

20. 12/27/17

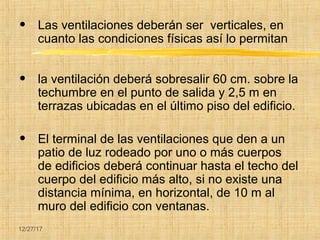

• Las ventilaciones deberán ser verticales, en
cuanto las condiciones físicas así lo permitan
• la ventilación deberá sobresalir 60 cm. sobre la
techumbre en el punto de salida y 2,5 m en
terrazas ubicadas en el último piso del edificio.
• El terminal de las ventilaciones que den a un
patio de luz rodeado por uno o más cuerpos
de edificios deberá continuar hasta el techo del
cuerpo del edificio más alto, si no existe una
distancia mínima, en horizontal, de 10 m al
muro del edificio con ventanas.

21. 12/27/17

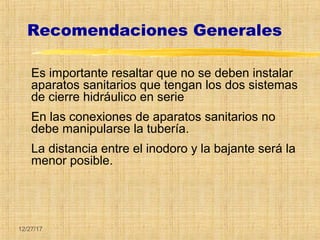

Recomendaciones Generales
Es importante resaltar que no se deben instalar
aparatos sanitarios que tengan los dos sistemas
de cierre hidráulico en serie
En las conexiones de aparatos sanitarios no
debe manipularse la tubería.
La distancia entre el inodoro y la bajante será la
menor posible.

22. 12/27/17

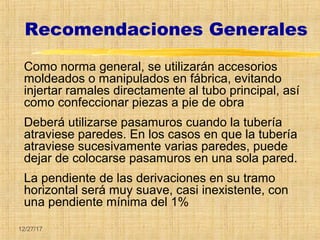

Recomendaciones Generales

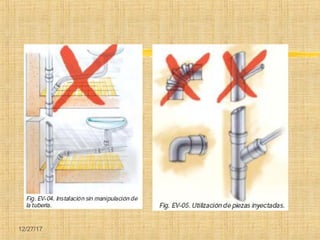

Como norma general, se utilizarán accesorios
moldeados o manipulados en fábrica, evitando
injertar ramales directamente al tubo principal, así
como confeccionar piezas a pie de obra

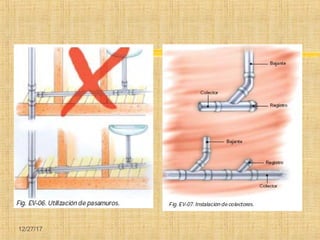

Deberá utilizarse pasamuros cuando la tubería
atraviese paredes. En los casos en que la tubería
atraviese sucesivamente varias paredes, puede
dejar de colocarse pasamuros en una sola pared.
La pendiente de las derivaciones en su tramo
horizontal será muy suave, casi inexistente, con
una pendiente mínima del 1%

23. 12/27/17

24. 12/27/17

25. 12/27/17

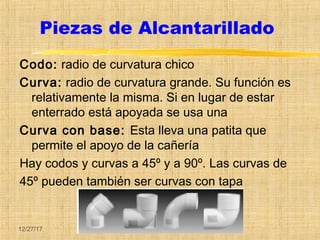

Piezas de Alcantarillado
Codo: radio de curvatura chico
Curva: radio de curvatura grande. Su función es
relativamente la misma. Si en lugar de estar
enterrado está apoyada se usa una
Curva con base: Esta lleva una patita que
permite el apoyo de la cañería
Hay codos y curvas a 45º y a 90º. Las curvas de
45º pueden también ser curvas con tapa

26. 12/27/17

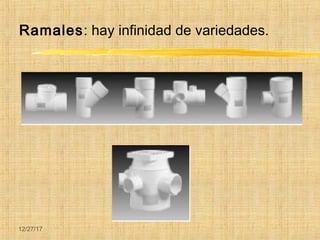

Ramales: hay infinidad de variedades.

27. 12/27/17
Ramo: Instalaciones Sanitarias
1º Semestre 2008
Jean Alvarez
